Резервуар горизонтальный стальной РГС-72
| Номер в ГРСИ РФ: | 99593-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Саратовский резервуарный завод" (ООО "САРРЗ"), г. Саратов |
|
99593-26: Описание типа
2026-99593-26.pdf
|
Скачать | 145.5 КБ |
Резервуар горизонтальный стальной РГС-72 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их хранения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99593-26 | ||||||
| Наименование | Резервуар горизонтальный стальной | ||||||
| Модель | РГС-72 | ||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2f73ac3f-c410-7132-e15c-fec87108b601 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «САРРЗ», РОССИЯ, 410036, Саратовская область, г. Саратов, ул. Огородная, д. 162
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99593-26: Описание типа
2026-99593-26.pdf
|
Скачать | 145.5 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной РГС-72 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их хранения.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице резервуара.
Конструктивно резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы со сферическими днищами наземного исполнения.
Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен на стенку резервуара аэрографическим способом и в паспорт типографским способом.
Резервуар горизонтальный стальной РГС-72 с заводским номером 1 расположен на территории ПАО НК «РуссНефть» по адресу: Саратовская область, Лысогорский район, Пункт подготовки и сбора нефти № 3 Урицкий.
Общий вид резервуара горизонтального стального РГС-72 с заводским номером 1 приведен на рисунке 1.
Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-72 с заводским номером 1 приведены на рисунке 2.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара горизонтального стального РГС-72 не предусмотрено.
Рисунок 1 - Общий вид резервуара горизонтального стального РГС-72 заводской номер 1

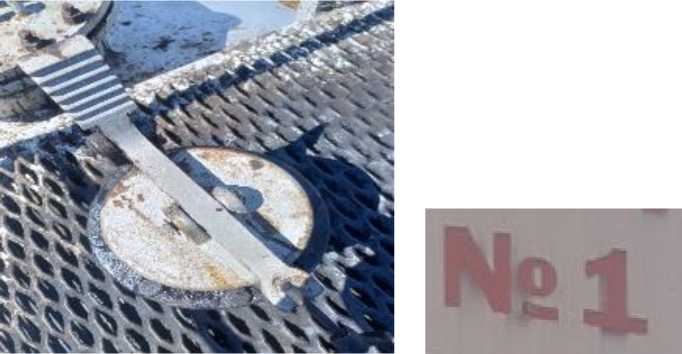

Рисунок 2 - Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-72 заводской номер 1
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
72 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,25 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС-72 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
МИ-01.СФ-2021 «Масса нефти, конденсата газового. Методика измерений массы нефти, конденсата газового косвенным методом статических измерений Саратовского филиала ПАО НК «РуссНефть». Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2022.43894.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
