Система измерений количества и показателей качества нефти № 733 ООО «Транснефть – Порт Козьмино». Резервная схема учета. ПСП «Козьмино»
| Номер в ГРСИ РФ: | 99594-26 |
|---|---|
| Производитель / заявитель: | ООО "Транснефть - Порт Козьмино", г.Находка |
Система измерений количества и показателей качества нефти № 733 ООО «Транснефть - Порт Козьмино». Резервная схема учета. ПСП «Козьмино» (далее - СИКН РСУ) предназначена для автоматизированных измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99594-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 733 ООО «Транснефть – Порт Козьмино». Резервная схема учета. ПСП «Козьмино» | ||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8837502d-b284-363c-87f1-9e7666b75d71 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Транснефть – Порт Козьмино», РОССИЯ, 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78
Поверка
| Методика поверки / информация о поверке |
МП-0099-ТАМ-2026 ГСИ. Система измерений количества и показателей качества нефти № 733 ООО «Транснефть – Порт Козьмино». Резервная схема учета. ПСП «Козьмино». Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99594-26: Описание типа
2026-99594-26.pdf
|
Скачать | 137 КБ | |
|
99594-26: Методика поверки
МП-0099-ТАМ-2026
2026-mp99594-26.pdf
|
Скачать | 5.4 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 733
ООО «Транснефть - Порт Козьмино». Резервная схема учета. ПСП «Козьмино» (далее - СИКН РСУ) предназначена для автоматизированных измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы брутто нефти, основанного на измерениях объема нефти с применением преобразователя объемного расхода, плотности нефти с применением преобразователя плотности или определенной в лаборатории, температуры и давления нефти с применением датчиков температуры и преобразователей избыточного давления и объемной доли воды в нефти, определенной в лаборатории.
СИКН РСУ, заводской № 733, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.
СИКН РСУ состоит из:
- одной измерительной линии узла резервной схемы учета (УРСУ);
- блока измерений показателей качества нефти (далее - БИК) (из состава СИКН № 733 ОСУ);
- трубопоршневой поверочной установки, (из состава СИКН № 733 ОСУ, общей для СИКН № 730 и СИКН № 733);
- системы обработки информации (СОИ);
- узла подключения передвижной поверочной установки, (из состава СИКН № 733 ОСУ, общей для СИКН № 730 и СИКН № 733);
- системы промывки и эталонная поверочная установка (ЭПУ), (из состава СИКН № 733 ОСУ, общей для СИКН № 730 и СИКН № 733);
- межблочных технологических и дренажных трубопроводов с запорной арматурой.
В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.
В составе СИКН РСУ применены средства измерений (СИ) утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН РСУ
|
Наименование и тип СИ |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV, модификации DFX-ММ типоразмера DFX28 (далее - УПР) |
79419-20 |
|
Датчики температуры 644, 3144Р |
39539-08 |
|
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ моделей 65-244, 65-644, 65-3144, 65-3244, модели 65-644 |
27129-04 |
|
Преобразователи давления измерительные 3051 |
14061-15 |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Преобразователи давления измерительные 3051 |
14061-04 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Датчики давления Агат-100МТ |
74779-19 |
|
Преобразователи давления измерительные АИР-20/М2, модификации АИР-20/М2-Н |
63044-16 |
|
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3» |
77871-20* |
|
Преобразователи плотности жидкости измерительные (мод. 7835) (далее - ПП) |
15644-06 |
|
Влагомеры нефти поточные УДВН-1пм (далее - ВН) |
14557-10* 14557-05* |
|
Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ) |
15642-06 |
|
Установка поверочная трубопоршневая двунаправленная (далее - ТПУ) |
37248-08 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
|
* Применяется при температуре нефти от +5 до +40 °С. | |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН РСУ обеспечивает выполнение следующих основных функций:
- автоматические измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории или по результатам измерений объемной доли воды в блоке измерений показателей качества нефти с применением влагомеров;
- измерения давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматические измерения показателей качества нефти;
- проведение поверки и контроля метрологических характеристик (КМХ) УПР с применением ТПУ и преобразователей расхода БИЛ ОСУ используемых в качестве компараторов;
- проведение КМХ преобразователей плотности, влагомеров, преобразователей вязкости на месте эксплуатации без прекращения учетных операций;
- автоматический и ручной отбор проб;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами;
- регистрацию и хранение результатов измерений, формирование отчетов.
Пломбирование СИКН РСУ не предусмотрено.
Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН РСУ не предусмотрено.

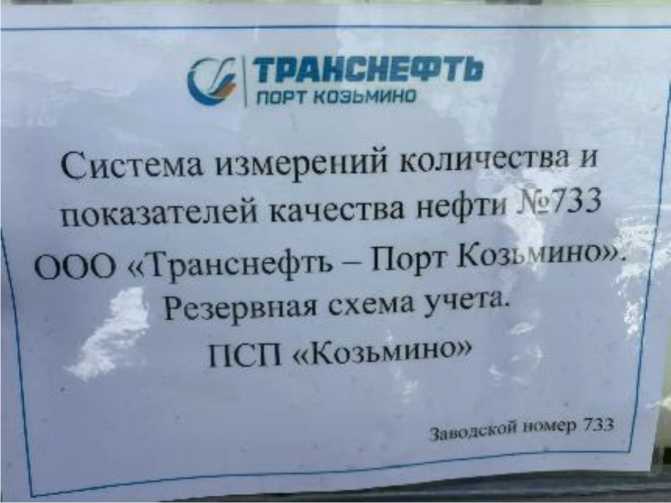

Рисунок 1 - Информационная табличка СИКН РСУ
Программное обеспечение
Программное обеспечение (ПО) СИКН РСУ обеспечивает реализацию функций СИКН РСУ. Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН РСУ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogC onverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
KMH_MPR_MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH_PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH_PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Идентификационные данные (признаки) |
Значение |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики СИКН РСУ
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти через СИКН РСУ*, м3/ч |
от 1752 до 10567 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Технические характеристики СИКН РСУ
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
|
Диапазон избыточного давления нефти, МПа |
от 0,3 до 1,6 |
|
Физико-химические свойства измеряемой среды: - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) - плотность нефти в рабочем диапазоне температуры, кг/м3 - температура перекачиваемой нефти, °С - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более |
от 2,0 до 36,0 от 830,0 до 860,0 от +2,0 до +40,0 1,0 900 0,05 |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН РСУ |
периодический, автоматизированный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 (трехфазное); 220±22 (однофазное) 50±1 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - температура воздуха внутри помещений в холодное время года, °С: а) помещение БИК ОСУ СИКН № 733; б) помещение для ЭПУ; в) помещения для размещения оборудования СОИ СИКН РСУ и системы распределения электроэнергии |
от -26,5 до +37 не ниже +5 не ниже +10 от +22 до +24 |
Таблица 5 - Показатели надежности СИКН РСУ
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Комплектность
Таблица 6 - Комплектность СИКН РСУ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефти № 733 ООО «Транснефть - Порт Козьмино». Резервная схема учета. ПСП «Козьмино» |
_ |
1 шт. |
|
Инструкция по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 733
ООО «Транснефть - Порт Козьмино», свидетельство об аттестации методики (метода) измерений № 559-RA.RU.312546-2026 от 04.03.2026.
Нормативные документы
Постановление Правительства Российской Федерации от 02 июня 2026 г. № 683 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1);
Приказ Росстандарта от 19 мая 2026 года № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости».
