Система измерений количества и показателей качества нефти СИКН № 587
| Номер в ГРСИ РФ: | 99598-26 |
|---|---|
| Производитель / заявитель: | ООО «Сибэкспресстрой», г. Нижневартовск |
Система измерений количества и показателей качества нефти СИКН № 587 (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99598-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти СИКН № 587 | ||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | df95e987-5aa7-16d1-78ec-6f995923c23b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Сибэкспресстрой», РОССИЯ, 628600, Ханты-Мансийский автономный округ – Югра, г. Нижневартовск, ул. Ленина, д. 7 П, панель 18
Поверка
| Методика поверки / информация о поверке |
МП 1813-14-2026 ГСИ. Система измерений количества и показателей качества нефти СИКН № 587. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99598-26: Описание типа
2026-99598-26.pdf
|
Скачать | 135.9 КБ | |
|
99598-26: Методика поверки
МП 1813-14-2026
2026-mp99598-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти СИКН № 587 (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью преобразователей массового расхода. Выходные электрические сигналы преобразователей массового расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы комплекса измерительно -вычислительного, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет автоматизированное рабочее место оператора совместно с комплексом измерительно-вычислительным, как разность массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой концентрации хлористых солей и массовой доли воды в испытательной лаборатории или массовой доли воды, вычисленной по результатам измерений объемной доли воды поточным влагомером.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий, блока измерений показателей качества нефти, системы обработки информации. В вышеуказанные технологические блоки входят средства измерений, по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерениях показателей качества нефти, а также контроле технологических режимов работы СИКН.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее измерительные компоненты (средства измерений).
Все измерительные компоненты (средства измерений) и оборудование СИКН размещены в отапливаемых помещениях (блок-боксах).
Блок измерительных линий СИКН состоит из одной рабочей и одной резервной измерительных линий.
В состав СИКН входят измерительные компоненты, представленные средствами измерений, приведенными в таблице 1.
аблица 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion, модели CMF 200 с преобразователями серии 2700 (далее - СРМ) |
13425-06 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-05 |
|
Преобразователи измерительные 644 |
14683-04 |
|
Преобразователи давления измерительные 3051 |
14061-04 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-05 |
|
Преобразователь плотности жидкости измерительный (мод. 7835) |
15644-06 |
|
Комплекс измерительно-вычислительный «ИМЦ-03» (далее -ИВК ИМЦ-03) |
19240-05 |
|
Комплекс измерительно-вычислительный «ИМЦ-07» (далее -ИВК ИМЦ-07) |
53852-13 |
Для местных измерений температуры и давления нефти применяются показывающие средства измерений температуры и давления утвержденных типов соответственно (термометры и манометры).
СИКН обеспечивает выполнение следующих основных функций:
- измерения массы брутто нефти прямым методом динамических измерений по каждой измерительной линии и в целом по СИКН за установленные интервалы времени (смена, сутки, с начала партии);
- вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей, полученные в испытательной лаборатории, или массовой доли воды, вычисленной по результатам измерений объемной доли воды поточным влагомером;
- автоматические измерения плотности нефти и объемной доли воды в нефти в блоке измерений показателей качества нефти;
- автоматические измерения объемного расхода нефти в блоке измерений показателей качества нефти;
- автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры соответственно;
- проведение поверки и контроля метрологических характеристик СРМ с применением стационарной или передвижной поверочных установок в автоматизированном режиме;
- автоматический контроль параметров измеряемой среды (нефти), их индикация и сигнализация нарушений установленных границ, регистрация и хранение результатов измерений, формирование отчетов;
- защита информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.
Единичный экземпляр СИКН имеет заводской № 345/2008. Заводской номер СИКН нанесен на металлическую табличку, установленную перед входом в блок-бокс СИКН. Возможность нанесения знака поверки на СИКН не предусмотрена.

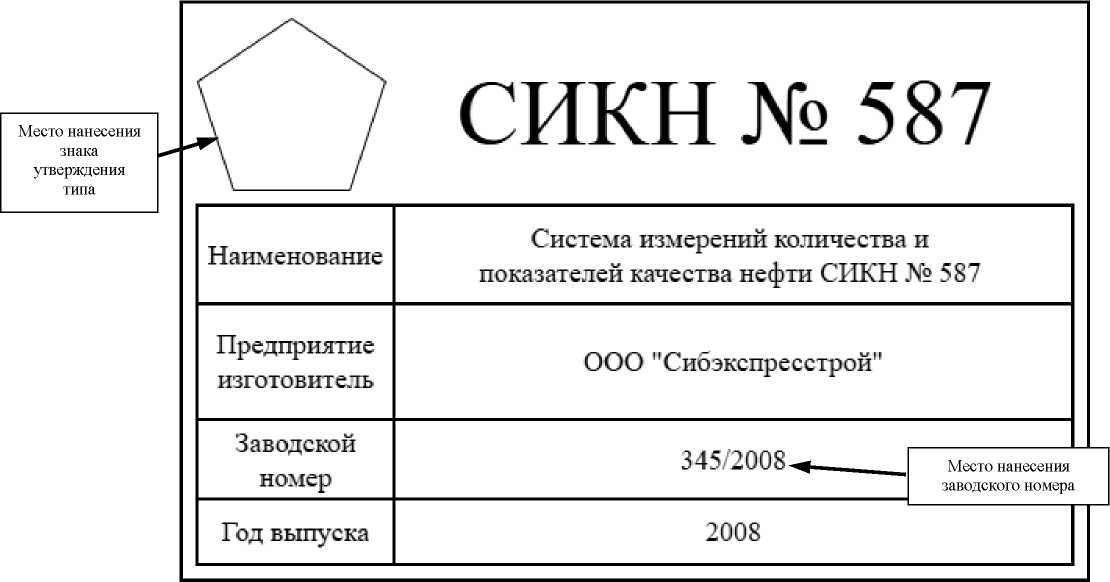

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, автоматизированные рабочие места (АРМ) оператора) обеспечивает реализацию функций СИКН. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях СИКН в целях утверждения типа.
Наименование ПО и его идентификационные данные указаны в таблицах 2, 3 и 4.
Таблица 2 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК ИМЦ-03 |
ИВК ИМЦ-07 | |
|
Идентификационное наименование ПО |
OIL_MM.EXE |
EMC07.Metrology.dll |
|
Номер версии (идентификационный номер) ПО |
352.03.01 |
PX.7000.01.10 |
|
Цифровой идентификатор ПО |
83AC5F6D |
6AC84C68 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 3 - Идентификационные данные ПО АРМ оператора МКАИР
|
Идентификационные данные (признаки) |
Значение |
|
ПО АРМ оператора МКАИР на базе OC «Windows» | |
|
Идентификационное наименование ПО |
arm_mkair.dll |
|
Номер версии (идентификационный номер) ПО |
1.1 |
|
Цифровой идентификатор ПО |
96257FBB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 4 - Идентификационные данные ПО АРМ оператора «ФОРВАРД»
|
Идентификационные данные (признаки) |
Значение | ||
|
ПО АРМ оператора «ФОРВАРД» | |||
|
Идентификационное наименование ПО |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
|
Номер версии (идентификационный номер) ПО |
4.0.0.1 |
4.0.0.1 |
4.0.0.1 |
|
Цифровой идентификатор ПО |
8B71AF71 |
30747EDB |
F8F39210 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Уровень защиты ПО СИКН «высокий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Метрологические и основные технические характеристики СИКН приведены в таблицах 5 и 6.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефти, т/ч |
от 10 до 40* |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может превышать максимальный диапазон измерений. | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
|
Количество измерительных линий, шт. |
2 (1 рабочая, 1 резервная) |
|
Диапазон избыточного давления измеряемой среды, МПа |
от 0,5 до 1,6 |
|
Диапазон температуры измеряемой среды, оС |
от +5,0 до +30,0 |
|
Диапазон плотности измеряемой среды при рабочих условиях, кг/м3 |
от 830,0 до 880,0 |
|
Давление насыщенных паров при максимальной температуре измеряемой среды, кПа (мм рт.ст.), не более |
66,7 (500) |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовая доля механических примесей, %, не более |
0,05 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380 '5' (трехфазное) 220 22 (однофазное) 50±1 |
|
Параметры окружающей среды: - диапазон температуры окружающего воздуха в помещениях СИКН, °С |
от +5,0 до +35,0 |
|
Режим работы СИКН |
Непрерывный |
Знак утверждения типа
наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом и на металлическую табличку методом лазерной гравировки.
Комплектность
Комплектность СИКН приведена в таблице 7.
Таблица 7 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти СИКН № 587, заводской № 345/2008 |
- |
1 шт. |
|
Инструкция по эксплуатации системы измерений количества и показателей качества нефти СИКН № 587 |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН № 587 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2026.53911).
Нормативные документы
Постановление правительства Российской Федерации № 683 от 02.06.2026 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.1.1);
Приказ Росстандарта от 19.05.2026 № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объема нефтепродуктов в потоке, массового и объемного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости»;
Приказ Росстандарта от 19.05.2026 № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
