Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза BGD-T

Назначение

Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза BGD-T (далее - твердомеры) предназначены для измерений твёрдости лакокрасочных покрытий по времени уменьшения амплитуды (затухания) колебаний маятника.

Описание

К настоящему типу средств измерений относятся твердомеры маятниковые следующих модификаций: BGD-T 509/K; BGD-T 509/P; BGD-T 509/K+P; BGD-T 509S/K; BGD-T 509S/P; BGD-T 509S/K+P, которые отличаются друг от друга устройством подготовки твердомера к измерениям, конструкцией электронного блока и набором маятников. В модификациях твердомера BGDT 509/* маятник приводится в рабочее состояние вручную, в модификациях прибора BGDT 509S/* маятник приводится в рабочее состояние автоматически.

Твердомеры представляют собой настольный прибор, состоящий из базовой платформы с встроенным электронным блоком маятникового механизма. Конструкция маятникового механизма следующая: к базовой платформе прикреплена вертикальная колонна, в верхней части которой имеется закрепленная на кронштейне подставка для исследуемой пластины и арретиры, на которые устанавливается маятник. Маятник состоит из открытой рамы, связанной перекладиной, на нижней поверхности которой вставлены два шарика в качестве точек опоры.

Твердомеры укомплектованы маятниками (маятник K - Кенига и маятник P - Персоза). Метод (тип маятника) измерения твёрдости в соответствии с ГОСТ 5233-2021 выбирается на основании характеристик лакокрасочных покрытий. Маятники отличаются по форме, размерам. При использовании маятника Кенига за время затухания колебаний принимают время уменьшения амплитуды колебаний маятника от 6° до 3° или число колебаний за это время, а при использовании маятника Персоза - время уменьшения амплитуды колебаний маятника от 12° до 4° или число колебаний за это время.

Принцип работы твердомеров: меньшее время затухания колебаний маятника соответствует более низкой твёрдости.

Число колебаний маятника при затухании или время затухания колебаний измеряется автоматически. Результат измерений выводится на индикатор (LCD дисплей) электронного блока в модификациях BGD-T 509/K, BGD-T 509/P, BGD-T 509/K+P и на сенсорный экран электронного блока в модификациях BGD-T 509S/K, BGD-T 509S/P BGD-T 509S/K+P. В модификациях BGD-T 509 на передней панели электронного блока имеются кнопки для переключения режима измерений и сброса результатов предыдущего измерения, в модификациях BGD-T 509S управление режимом и испытаний осуществляется через сенсорный экран.

При определении твёрдости лакокрасочного покрытия выполняются измерения на контрольной пластине и на испытываемом образце, подготовленном по ГОСТ 5233-2021.

Во время измерений твердомер закрывается прозрачным колпаком из акрилового стекла.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер в виде цифрового или буквенно-цифрового обозначения, наносится методом печатной литографии или типографским способом на самоклеящуюся табличку в месте, указанном на рисунке 2.

Общий вид твердомеров представлен на рисунке 1.

А)                                              Б)

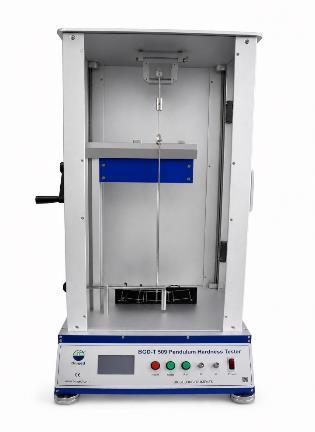

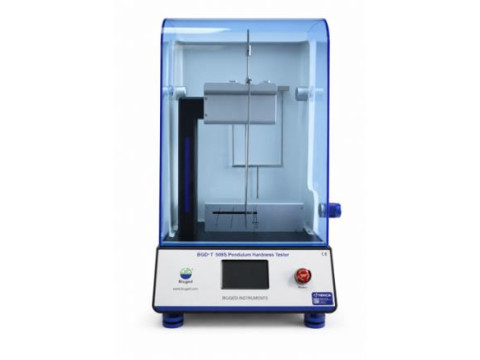

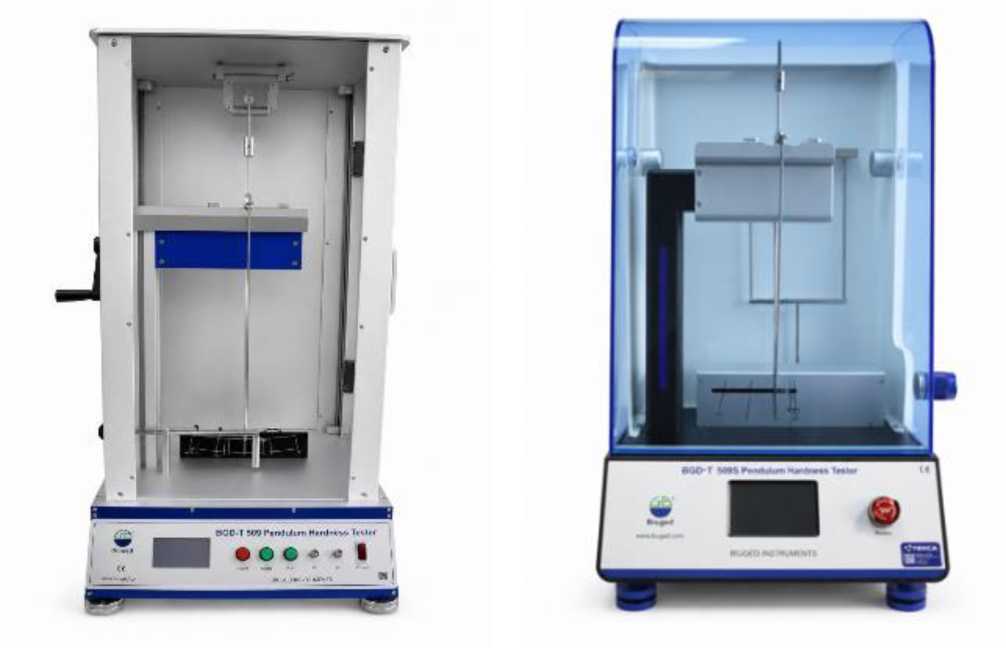

Рисунок 1 - Общий вид твердомеров А) модификаций BGD-T 509 и Б) модификаций BGD-T 509S

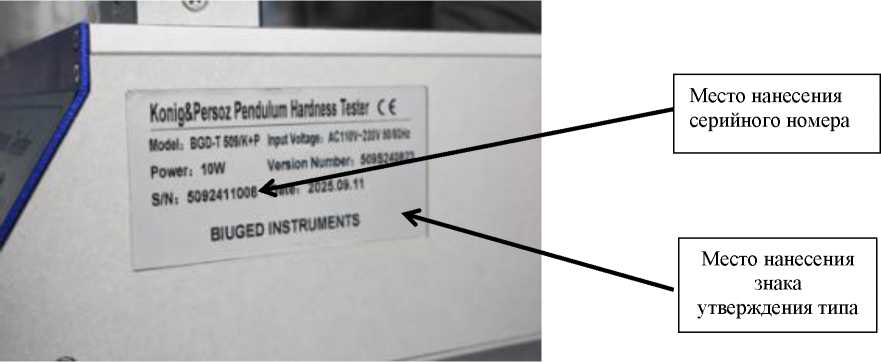

Рисунок 2 - Место нанесения серийного номера, информации производителя и знака утверждения типа на прибор на прибор

Пломбирование твердомеров не предусмотрено.

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяют настраивать базовые параметры функционирования твердомера, настраивать и выполнять конкретные измерения, отображать и сохранять в памяти результаты измерений. Прямого доступа к ПО нет. Метрологически значимая часть не выделена, всё ПО является метрологически значимым. Идентификационные признаки ПО приборов приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1 - Идентификационные признаки ПО

Примечание: Идентификационные признаки только для ПО модификаций BGD-T 509S/*. В модификациях BGD-T 509/* встроенное программное обеспечение, которое записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики твердомеров BGD-T

Таблица 3 - Технические характеристики твердомеров BGD-T

Продолжение таблицы 3

Знак утверждения типа

наносится в виде наклейки на корпус твердомера и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.9 «Процедура измерения твёрдости маятниковым твердомером» Части 1 и разделе 4 «Процедура измерения твёрдости маятниковым твердомером» Части 2 руководства по эксплуатации «Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза BGD-T. Руководство по эксплуатации» ТМ-BGD-T-Ol.

Нормативные документы

ГОСТ 5233-2021. Материалы лакокрасочные. Метод определения твердости по маятниковому прибору;

Стандарт предприятия «Твердомеры маятниковые лакокрасочных покрытий по методу Кенига-Персоза BGD-Т».
