Меры неразрушающего контроля УЗК NK 0.001
| Номер в ГРСИ РФ: | 99606-26 |
|---|---|
| Производитель / заявитель: | ООО "Компания "Нординкрафт", г.Череповец |
Меры неразрушающего контроля УЗК NK 0.001 (далее - меры) предназначены для хранения, воспроизведения и передачи значений физической величины геометрических размеров искусственных дефектов цельнокатаных колес пар железнодорожного подвижного состава, подлежащих выявлению при ультразвуковом контроле.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99606-26 | |||||||||
| Действует | по 15.10.2031 | |||||||||
| Наименование | Меры неразрушающего контроля | |||||||||
| Модель | УЗК NK 0.001 | |||||||||
| Приказы |
№2093 от
15.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b5a59fa8-07db-0349-857f-04c1124f27a2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Компания «Нординкрафт», РОССИЯ, 162626, Россия, Вологодская обл., г. Череповец, ул. Годовикова, д. 12
Поверка
| Методика поверки / информация о поверке |
МП 651-25-057 ГСИ. Меры неразрушающего контроля УЗК NK 0.001. Методика поверки
(с 15.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99606-26: Описание типа
2026-99606-26.pdf
|
Скачать | 1.1 MБ | |
|
99606-26: Методика поверки
МП 651-25-057
2026-mp99606-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Меры неразрушающего контроля УЗК NK 0.001 (далее - меры) предназначены для хранения, воспроизведения и передачи значений физической величины геометрических размеров искусственных дефектов цельнокатаных колес пар железнодорожного подвижного состава, подлежащих выявлению при ультразвуковом контроле.
Описание
Принцип действия мер основан на воспроизведении геометрических размеров мер и искусственных дефектов. Меры применяется для настройки чувствительности дефектоскопов и определения основных параметров ультразвукового контроля.
На рабочих поверхностях мер не допускается наличие посторонних дефектов и инородных включений.
На каждой мере нанесена маркировка: тип меры и заводской номер меры в виде цифрового обозначения. Маркировка наносится клеймением ударным способом или гравировкой.
Нанесение знака поверки на меры не предусмотрено.
Пломбирование мер не предусмотрено.

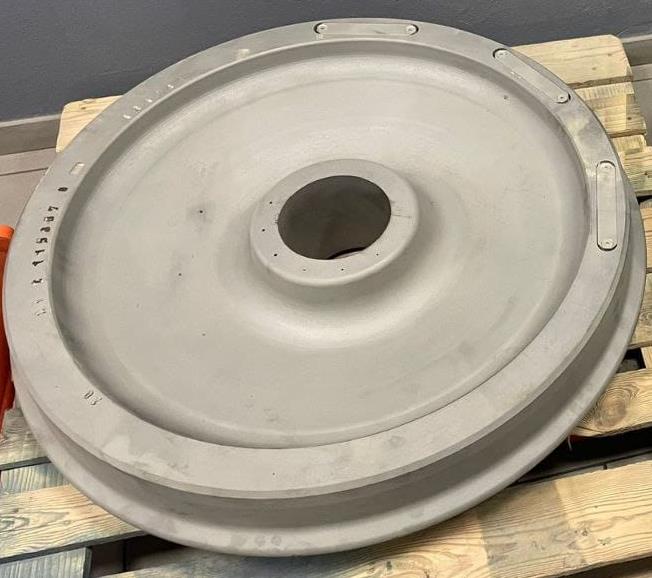

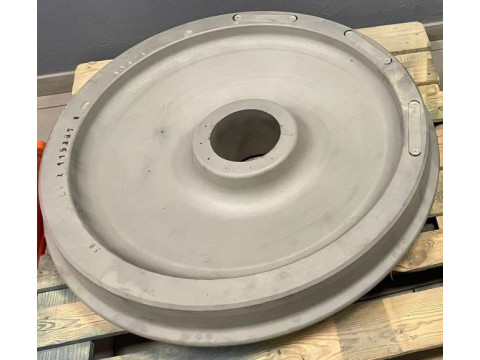

Общий вид, место маркировки и место нанесения заводского номера комплекта мер представлены на рисунке.

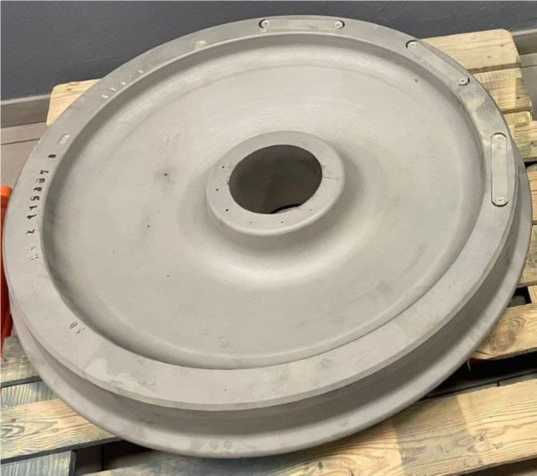

Рисунок 1 - Общий вид комплекта мер

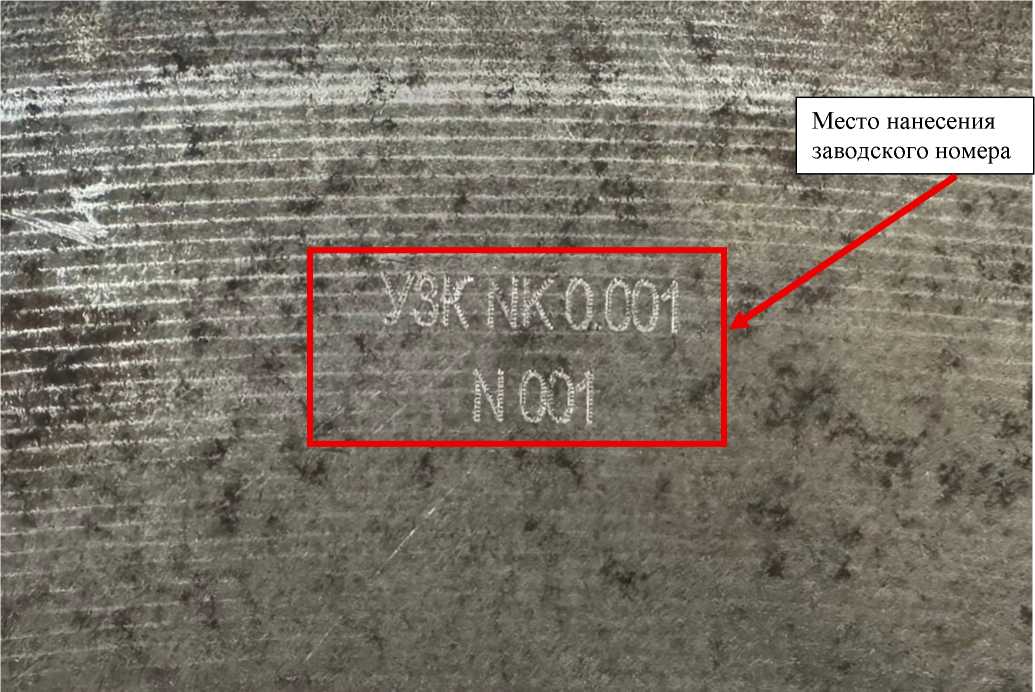

Рисунок 2 - Место нанесения заводского номера

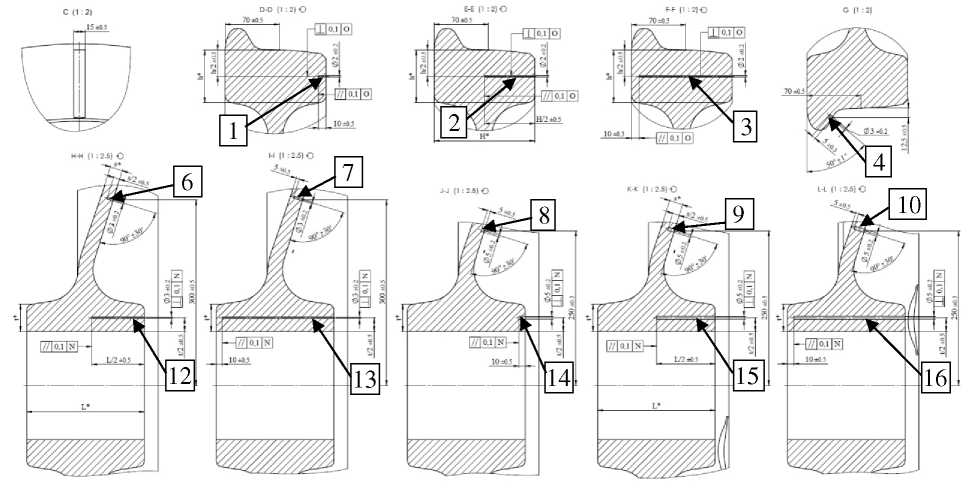

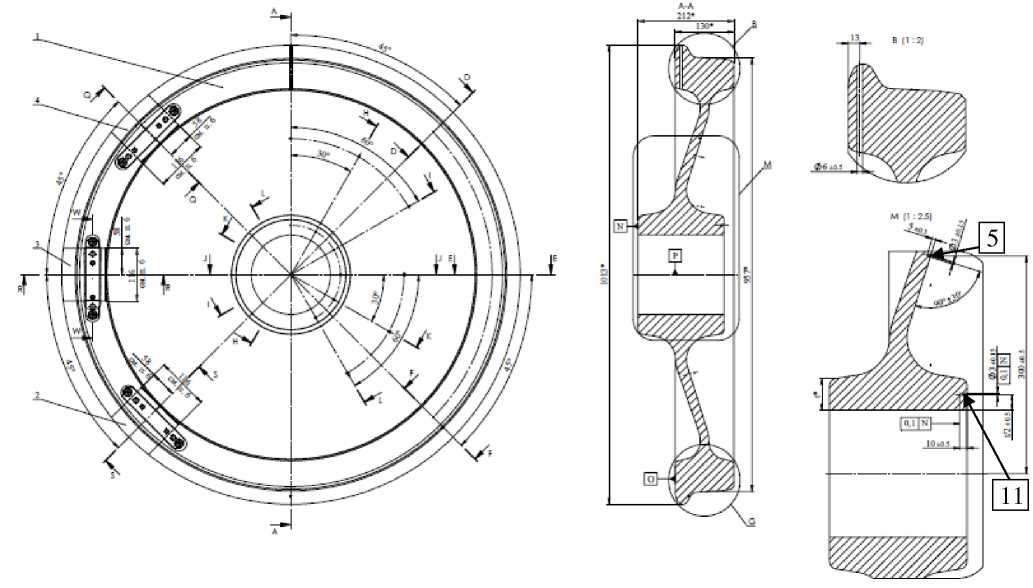

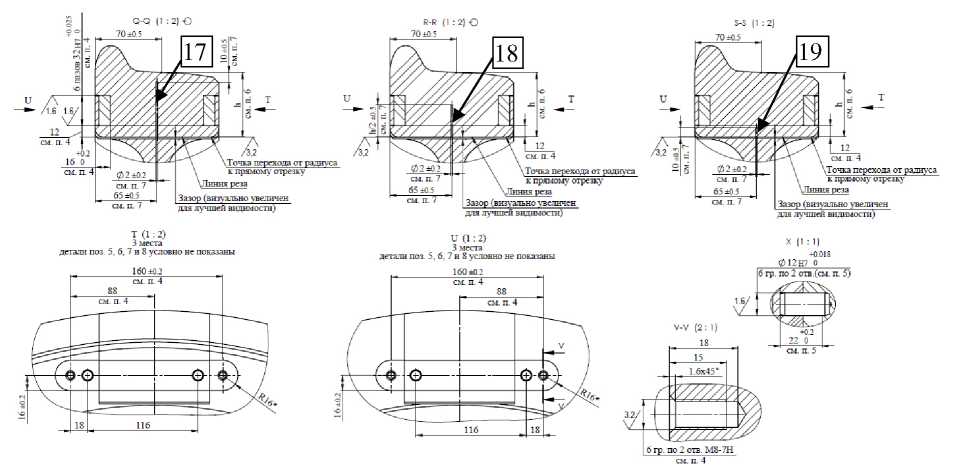

Рисунок 3 - Эскиз меры
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения и допускаемые отклонения диаметра модели дефектов (далее - МД) типа плоскодонное отверстие, мм: - №1, расположенного в сечении D-D; №2, расположенного в сечении EE, №3, расположенного в сечении F-F; №17, расположенного в сечении Q-Q, №18, расположенного в сечении R-R; №19, расположенного в сечении S-S; - №4, расположенного в сечении G; №5 и №11, расположенных в сечении M; №6 и №12, расположенных в сечении H-H; №7 и №13, расположенных в сечении I-I; - №8 и №14, расположенных в сечении J-J; №9 и №15, расположенных в сечении K-K; №10 и №16, расположенных в сечении L-L |
2 ±0,2 3 ±0,2 5 ±0,2 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра МД типа плоскодонное отверстие, мм |
±0,18 |
|
Номинальные значения и допускаемые отклонения глубины МД типа плоскодонное отверстие, мм: - №4, расположенного в сечении G; №5, расположенного в сечении M; №8, расположенного в сечении J-J; - №1, расположенного в сечении D-D; №11, расположенного в сечении M; №14, расположенного в сечении J-J; №19, расположенного в сечении S-S |
5,0 ±0,5 10,0 ±0,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины МД типа плоскодонное отверстие, мм |
±0,23 |
|
Номинальные значения и допускаемые отклонения глубины залегания МД типа плоскодонное отверстие, мм: - №2, расположенного в сечении E-E, №6 и №12, расположенных в сечении H-H; №9 и №15, расположенных в сечении K-K; №18, расположенного в сечении R-R; - №7, расположенного в сечении I-I; №10, расположенного в сечении L-L; - №3, расположенного в сечении F-F; №13, расположенного в сечении I-I; №16, расположенного в сечении L-L; №17, расположенного в сечении Q-Q |
Н/2 ±0,5* 5,0 ±0,5 10,0 ±0,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины залегания МД типа плоскодонное отверстие, мм |
±0,45 |
|
* Н - фактическое значение толщины в месте расположения МД типа плоскодонное отверстие | |
Таблица 2 - Технические характеристики
|
Название характеристики |
Значение |
|
Диаметр по кругу катания, мм, не более |
964 |
|
Длина ступицы, мм, не более |
200 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 3 - Комплектность меры неразрушающего контроля УЗК NK 0.001
|
Наименование |
Обозначение |
Количество |
|
Мера неразрушающего контроля |
УЗК NK 0.001 |
- |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в документе РЭ «Меры неразрушающего контроля УЗК NK 0.001. Руководство по эксплуатации», раздел 4 «Использование».
Нормативные документы
Меры неразрушающего контроля УЗК NK 0.001. Технические условия 26.51.66.1201910.1-10553510-24 ТУ.
