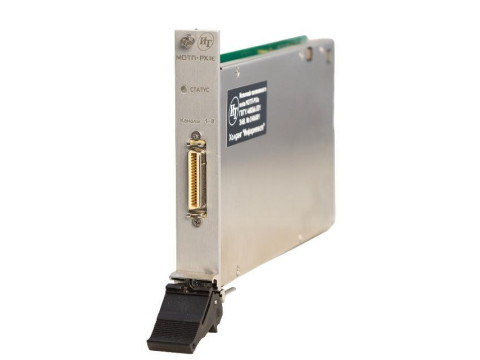

Источники постоянного тока МОТП-PXIe
| Номер в ГРСИ РФ: | 99613-26 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Источники постоянного тока МОТП-PXIe (далее - источники) предназначены для воспроизведения значений силы постоянного тока по независимым и гальванически развязанным друг от друга и цепей управления каналам. Источники могут использоваться самостоятельно и в составе информационных измерительных систем с интерфейсной шиной PXIe.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99613-26 | |||||||||
| Действует | по 15.10.2031 | |||||||||
| Наименование | Источники постоянного тока | |||||||||
| Модель | МОТП-PXIe | |||||||||
| Приказы |
№2093 от
15.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 206e3a31-6e7c-dd7f-7484-ce071c28c6cf | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0024-2026 МП ГСИ. Источники постоянного тока МОТП-PXIe. Методика поверки
(с 15.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99613-26: Описание типа
2026-99613-26.pdf
|
Скачать | 130.6 КБ | |
|
99613-26: Методика поверки
РВНЕ.0024-2026 МП
2026-mp99613-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Источники постоянного тока МОТП-PXIe (далее - источники) предназначены для воспроизведения значений силы постоянного тока по независимым и гальванически развязанным друг от друга и цепей управления каналам. Источники могут использоваться самостоятельно и в составе информационных измерительных систем с интерфейсной шиной PXIe.
Описание
Принцип действия источников основан на формировании требуемого значения силы постоянного тока в соответствии с двоичным цифровым кодом, доступным для записи программой пользователя. Управление каждым каналом осуществляется индивидуально.
Источники выполнены в виде конструкции, состоящей из лицевой панели, базовой печатной платы и прикрепленной к ней через разъёмные электрические соединители печатной платы с сигнальным разъёмом.
Эксплуатация источников осуществляется совместно со следующими носителями модулей (НМ): модуль HMPXI AXIe-1, шасси СН-14 PXIe, шасси СН-14 PXIe-PC, моноблок PXIe-10 и аналогичные, поддерживающие работу с модулями стандарта PXIe. Управление источниками осуществляется от внешнего компьютера, подключаемого к НМ.
Заводской номер в виде цифрового кода наносится методом лазерной гравировки на маркировочную табличку, расположенную на экранной панели источников.

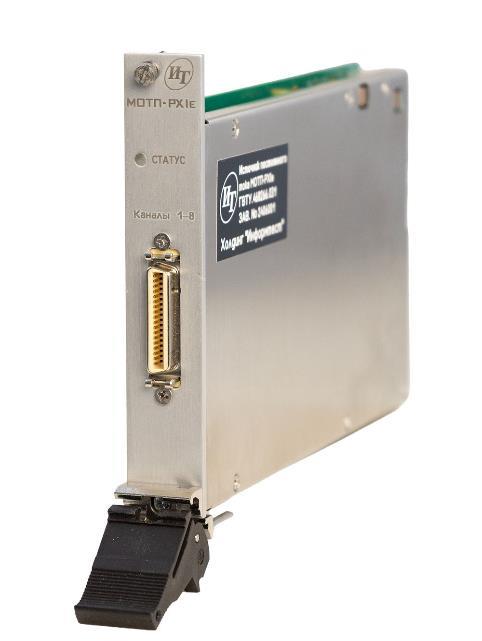

Общий вид источников с указанием мест нанесения заводского номера и утверждения типа указан на рисунке 1. Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.
Лицевая панель
Экранная панель
Место нанесения заводского номера и утверждения типа
.—. Источник постоянного /Т1_) ток» МОТП-РХ1» (“Г/ ГВТУ.468266.031 ЗАВ. No 2406001
Холдинг "Информтест*
Рисунок 1 - Общий вид источников с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение источников устанавливается на внешний компьютер с операционной системой (ОС) Windows или Linux, и служит для управления режимами работы и отображения результатов измерений.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций «.dll» и «.so».
Метрологически значимая часть ПО и измерительная информация защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Метрологические характеристики источников нормированы с учетом влияния метрологически значимого ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Операционная система |
Windows |
Linux |
|
Идентификационное наименование |
unmonp_math.dll |
libunmonp_math.so |
|
Номер версии ПО, не ниже |
1.0 | |
|
Цифровой идентификатор ПО |
8C07E8A9 |
2d4a68b5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов воспроизведения силы постоянного тока |
8 |
|
Диапазон воспроизведения силы постоянного тока, мА |
от -24 до 24 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, мкА: - в диапазоне от -6 до 6 мА - в диапазонах от -20 включ. до -6 включ. мА и от 6 включ. до 20 включ. мА - в диапазонах от -24 до -20 и от 20 до 24 мА |
±0,2 ±1,0 ±1,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения силы постоянного тока, вызванной отклонением температуры окружающей среды от нормальных условий, мкА |
±(0,01хТ1)) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре до +25 °С, %, не более - атмосферное давление, кПа |
от +18 до +22 80 от 84,0 до 106,7 |
|
1) Т - отклонение действительного значения температуры окружающей среды от нормальной температуры окружающей среды. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
214х131х20 |
|
Масса, кг, не более |
0,43 |
|
Напряжение питания постоянного тока, В |
3,3 ± 0,17 12 ± 0,60 |
|
У словия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха при температуре до +25 °С, %, не более - атмосферное давление, кПа |
от 5 до 40 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10,5 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку источников.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник постоянного тока МОТП-PXIe |
ГВТУ. 468266.031 |
1 шт. |
|
Паспорт |
ГВТУ. 468266.031ПС |
1 экз. |
|
Руководство по эксплуатации |
ГВТУ. 468266.031РЭ |
1 экз. |
|
Управляющая панель Qt. Руководство оператора |
ГВТУ.65002-01 34 01 |
1 экз. |
|
Драйвер. Руководство системного программиста |
ГВТУ.75002-01 32 01 |
1 экз. |
|
Informtest VISA |
ФТКС.34003-01 |
1 шт. |
|
Informtest VISA LINUX |
ФТКС.34003-02 |
1 шт. |
|
Комплект ПО источников VXI-Системы |
ГВТУ.85001-01 |
1 шт. |
|
Комплект ПО Linux источников VXI-Системы |
ГВТУ.85001-02 |
1 шт. |
|
Кабель Т-МОТП-PXIe |
ГВТУ.685624.005 |
1 шт. |
|
Кабель ШШВЭ |
ФТКС.685621.531 |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации источников.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ГВТУ. 468266.031ТУ «Источники постоянного тока МОТП-PXIe. Технические условия».
