Анализаторы спектра и сигналов Novosystems NVS 4082
| Номер в ГРСИ РФ: | 99635-26 |
|---|---|
| Производитель / заявитель: | Nanjing Youyl Xinxi Technology Co., Ltd, КИТАЙ |
Анализаторы спектра и сигналов Novosystems NVS 4082 (далее по тексту — анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99635-26 | ||||||
| Действует | по 13.10.2031 | ||||||
| Наименование | Анализаторы спектра и сигналов | ||||||
| Модель | Novosystems NVS 4082 | ||||||
| Модификации |
Novosystems NVS 4082B Novosystems NVS 4082D Novosystems NVS 4052C Novosystems NVS 4082E Novosystems NVS 4082F Novosystems NVS 4082H Novosystems NVS 4082L |
||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | f16dd44e-09f8-6782-2fa9-f7b650852fdc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Nanjing Youyl Xinxi Technology Co., Ltd, КИТАЙ, Room 102, Building 06, Tianyuan Jidi City, №. 369, Hushan Road, Moling Sub-district, Jiangning District, Nanjing, Jiangsu
Поверка
| Методика поверки / информация о поверке |
NVS 4082.МП ГСИ. Анализаторы спектра и сигналов Novosystems NVS 4082. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99635-26: Описание типа
2026-99635-26.pdf
|
Скачать | 273.1 КБ | |
|
99635-26: Методика поверки
NVS 4082.МП
2026-mp99635-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Анализаторы спектра и сигналов Novosystems NVS 4082 (далее по тексту — анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Описание
Анализаторы представляют собой супергетеродинный приемник с многократным преобразованием частоты методом последовательного анализа спектра сигнала. В качестве опорного источника используется встроенный кварцевый генератор номиналом 10 МГц.
Принцип работы анализаторов основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки (БЦО). Анализаторы работают под управлением встроенного микропроцессора и закрытого от пользователя программного обеспечения. Анализаторы обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Полученные на анализаторах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части, АЦП с БЦО и управляющий микропроцессор. На лицевой панели анализаторов находятся жидкокристаллический индикатор, кнопки управления, разъемы интерфейса USB, входной СВЧ разъем, выход звукового демодулятора. На задней панели находятся гнезда для подключения питающего напряжения, разъемы интерфейсов LAN и USB DEV, вход и выход внешнего опорного генератора частотой 10 МГц, выход промежуточной частоты.
Анализаторы Novosystems NVS 4082 выпускаются в следующих модификациях: Novosystems NVS 4082B, Novosystems NVS 4082D, Novosystems NVS 4052C,
Novosystems NVS 4082E, Novosystems NVS 4082F, Novosystems NVS 4082H,
Novosystems NVS 4082L.
Общий вид анализатора с обозначением мест для нанесения знаков утверждения типа, поверки, заводского номера и пломбировки представлен на рисунках 1, 2.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских заглавных букв и арабских цифр, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус анализатора.
Пломбировка для защиты от несанкционированного доступа осуществлена путем нанесения мастичных пломб на винтах крепления задней панели анализатора.
Функциональные возможности анализатора определяются составом опций, входящих в комплект и приведенных в таблице 1.
Таблица 1
|
Опция |
Описание опции |
|
4082-H02 |
Выход высокой промежуточной частоты 425, 475 МГц, 1,5 ГГц |
|
4082-H08 |
Выход широкополосного логарифмического детектора |
|
4082-H11 |
Интерфейс Ethernet 10 Гбит/сек для управления и передачи данных |
|
4082-Н19-2Т |
Расширение оперативной памяти до 2 ТБ |
|
4082-Н19-4Т |
Расширение оперативной памяти до 4 ТБ |
|
4082-H33-08 |
Электронный аттенюатор до 30 дБ с шагом 0,5 дБ от 9 кГц до 8 ГГц |
|
4082-H34-04 |
Малошумный предусилитель до 4 ГГ ц |
|
4082-H34-18 |
Малошумный предусилитель до 18 ГГ ц |
|
4082-H34-26 |
Малошумный предусилитель до 26,5 ГГц |
|
4082-H34-40 |
Малошумный предусилитель до 40 ГГц |
|
4082-H34-45 |
Малошумный предусилитель до 45 ГГц |
|
4082-H34-50 |
Малошумный предусилитель до 50 ГГц |
|
4082-H34-67 |
Малошумный предусилитель до 67 ГГц |
|
4082-H36 |
Обход микроволнового преселектора |
|
4082-H38-40 |
Полоса анализа 40 МГц |
|
4082-H38-200 |
Полоса анализа 200 МГц |
|
4082-H38-400 |
Полоса анализа 400 МГц |
|
4082-H38-600 |
Полоса анализа 600 МГц |
|
4082-H38-1200 |
Полоса анализа 1,2 ГГц |
|
4082-H38-2000 |
Полоса анализа 1,2 ГГц |
|
4082-H40 |
Внешнее расширение частотного диапазона (не совместима с моделью 4082В) |
|
4082-H41-200 |
Анализ спектра в режиме реального времени с полосой 200 МГц |
|
4082-H41-400 |
Анализ спектра в режиме реального времени с полосой 400 МГц |
|
4082-H41-600 |
Анализ спектра в режиме реального времени с полосой 600 МГц |
|
4082-H41-1200 |
Анализ спектра в режиме реального времени с полосой 1200 МГц |
|
4082-H48 |
Измерение коэффициента шума (необходима опция Н34 и соответствующий источник шума) |
|
4082-H96 |
Руководство пользователя в печатном виде |
|
4082-H97 |
Комплект для монтажа в стойку |
|
4082-H99 |
Алюминиевый транспортировочный кейс |
|
4082-S02 |
Измерение мощности шума |
|
4082-S04 |
Измерение фазового шума |
|
4082-S05 |
Предварительные измерения на соответствие требованиям ЭМС |
|
4082-S10 |
Анализ переходных процессов |
|
4082-S12 |
Векторный анализ сигналов |
|
4082-S13 |
Анализатор импульсных сигналов |
|
4082-S14 |
Функция анализа OFDM-сигналов |
|
4082-S16 |
Измерение групповой задержки широкополосных сигналов с несколькими несущими |
|
4082-S40 |
Тестирование протоколов WLAN802.11a/b/g |
|
4082-S40N |
Тестирование протокола WLAN802.11n |
|
4082-S40AC |
Тестирование протокола WLAN802.11ac |
|
4082-S40AX |
Тестирование протокола WLAN802.11ax |
|
4082-S46D |
Измерение сигналов нисходящей линии связи 5G NR |
|
4082-S46U |
Измерение сигналов восходящей линии связи 5G NR |

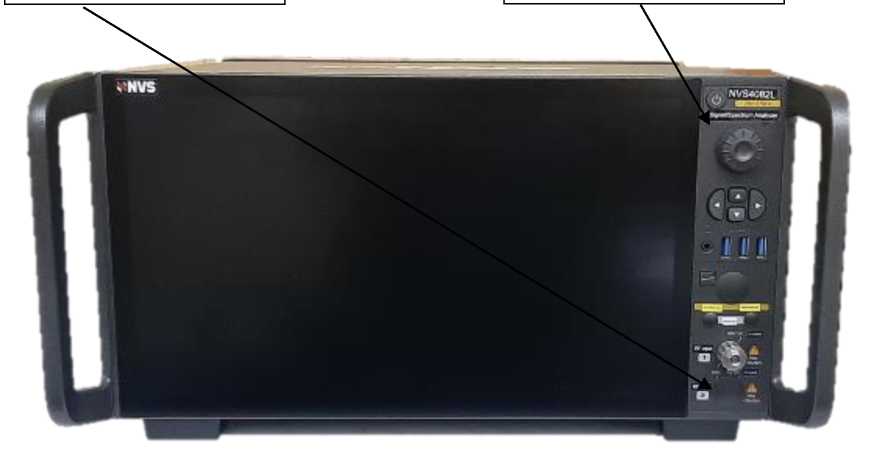

Место нанесения знака утверждения типа
Место нанесения знака поверки

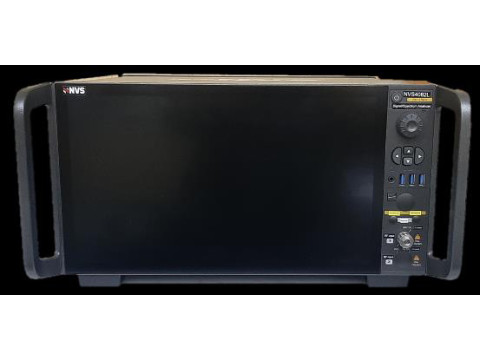

Рисунок 1 - Общий вид анализатора Novosystems NVS 4082 (вид спереди)
Место нанесения заводского номера
Место пломбировки от несанкционированного доступа

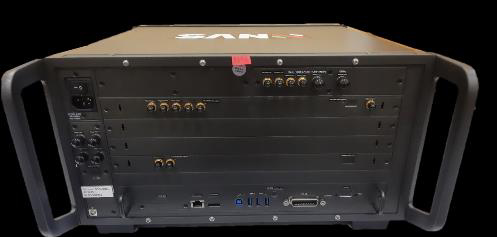

Рисунок 2 - Общий вид анализатора Novosystems NVS 4082 (вид сзади)
Программное обеспечение
Программное обеспечение (далее - ПО) «Version 1.13.12», обеспечивает управление работой анализатора в процессе проведения измерений и отображение хода измерений. ПО предназначено только для работы с анализатором и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Метрологически значимая часть ПО анализатора и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Version 1.13.12 |
|
Номер версии (идентификационный номер) ПО |
1.13.12 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот для модификаций, Гц: - Novosystems NVS 4082B - Novosystems NVS 4082D - Novosystems NVS 4082E Novosystems NVS 4082F - Novosystems NVS 4082H - Novosystems NVS 4082L |
от 2 до 8,4^109 от 2 до 18^109 от 2 до 26,5-109 от 2 до 45-109 от 2 до 50-109 от 2 до 67409 |
|
Номинальное значение частоты опорного кварцевого генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора |
±1,5-10’8 |
|
Допускаемые значения полос обзора, Гц |
0 от 10 до верхнего предела частоты соответствующей модификации |
|
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более, при отстройке от несущей: - 100 Гц - 1 кГц - 10 кГц - 100 кГц - 1 МГц - 10 МГц |
- 107 -125 -134 -136 -140 -152 |
|
Наименование характеристики |
Значение |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 500 МГц (с выключенным предусилителем), не более, дБ, в диапазоне | |
|
частот: | |
|
- от 0,01 до 4 ГГц включ. |
±0,4 |
|
- св. 4 до 8 ГГц включ. |
±0,5 |
|
- св. 8 до 18 ГГц включ. |
±1,5 |
|
- св. 18 до 26,5 ГГц включ. |
±2,0 |
|
- св. 26,5 до 45 ГГц включ. |
±2,5 |
|
- св. 45 до 50 ГГц включ. |
±3,0 |
|
- св. 50 до 67 ГГц включ. |
±4,5 |
|
Неравномерность АЧХ относительно уровня сигнала на частоте 500 МГц (с включенным предусилителем), не более, дБ, в | |
|
диапазоне частот: - от 0,01 до 4 ГГц включ. |
±1,0 |
|
- св. 4 до 8 ГГц включ. |
±1,5 |
|
- св. 8 до 18 ГГц включ. |
±2,5 |
|
- св. 18 до 45 ГГц включ. |
±3,0 |
|
- св. 45 до 50 ГГц включ. |
±3,5 |
|
- св. 50 до 67 ГГц включ. |
±5,0 |
|
Номинальные значения полос пропускания (ПП) при уровне -3 дБ, Гц |
от 0,1 до 20Ч06 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала из-за переключения ПП, дБ в | |
|
диапазоне установки: - от Г10-6 до 0,1 МГц |
±0,1 |
|
- от 0,2 до 20 МГц |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений мощности (ослабления входного аттенюатора 10 дБ при входном сигнале от -10 до -50 дБм и частоте 500 МГц), дБ |
±0,2 |
|
Средний уровень собственных шумов (с выключенным |
Novosystems NVS 4082B |
|
предусилителем), дБм, не более, в диапазоне частот: - от 10 до 100 МГц включ. |
-149 |
|
- от 100 до 1200 МГц включ. |
-152 |
|
- св. 1,2 до 2,2 ГГц включ. |
-151 |
|
- св. 2,2 до 3,25 ГГц включ. |
-150 |
|
- св. 3,25 до 5,52 ГГц включ. |
-148 |
|
- св. 5,52 до 6,5 ГГц включ. |
-144 |
|
- св. 6,5 до 8,4 ГГц включ. |
-142 |
|
Наименование характеристики |
Значение |
|
- от 10 до 100 МГц включ. - от 100 до 1200 МГц включ. - св. 1,2 до 2,2 ГГц включ. - св. 2,2 до 3,25 ГГц включ. - св. 3,25 до 5,52 ГГц включ. - св. 5,52 до 6,5 ГГц включ. - св. 6,5 до 8,2 ГГц включ. - св. 8,2 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц включ. - от 10 до 100 МГц включ. - от 100 до 1200 МГц включ. - св. 1,2 до 2,2 ГГц включ. - св. 2,2 до 3,25 ГГц включ. - св. 3,25 до 5,52 ГГц включ. - св. 5,52 до 6,5 ГГц включ. - св. 6,5 до 8,2 ГГц включ. - св. 8,2 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц включ. - св. 50 до 54,8 ГГц включ. - св. 54,8 до 63,6 ГГц включ. - св. 63,6 до 67 ГГц включ. |
Novosystems NVS 4082D/E/F/H - 147 - 151 - 150 - 148 - 145 - 142 -140 -143 -137 -130 -127 Novosystems NVS 4082L -147 -150 -149 -148 -145 -142 -140 -143 -137 -130 -127 -135 -133 -131 |
|
Средний уровень собственных шумов (с включенным предусилителем), дБм, не более, в диапазоне частот: - от 10 до 100 МГц включ. - св. 100 до 3,25 ГГц включ. - св. 3,25 до 5,25 ГГц включ. - св. 5,25 до 8,4 ГГц включ. |
Novosystems NVS 4082B - 156 - 161 - 160 - 156 |
|
Наименование характеристики |
Значение |
|
- от 10 до 100 МГц включ. - от 100 до 1200 МГц включ. - св. 1,2 до 2,2 ГГц включ. - св. 2,2 до 3,25 ГГц включ. - св. 3,25 до 5,52 ГГц включ. - св. 5,52 до 6,5 ГГц включ. - св. 6,5 до 8,2 ГГц включ. - св. 8,2 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц включ. - от 10 до 100 МГц включ. - от 0,1 до 3,25 ГГц включ. - св. 3,25 до 5,52 ГГц включ. - св. 5,52 до 8,2 ГГц включ. - св. 8,2 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц включ. - св. 50 до 54,8 ГГц включ. - св. 54,8 до 63,6 ГГц включ. - св. 63,6 до 67 ГГц включ. |
Novosystems NVS 4082D/E/F/H - 155 - 162 - 160 - 156 - 157 - 154 -151 -148 -137 -130 -127 Novosystems NVS 4082L -157 -162 -161 -154 -156 -154 -151 -145 -146 -142 -140 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % |
от +15 до +25 от 40 до 85 |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (ширина х высота х длина), мм, не более |
430 х 226 х454 |
|
Потребляемая мощность, В^А, не более |
450 |
|
Параметры электрического питания - напряжение питания переменного тока, В - частота напряжения питания переменного тока, Гц |
220 ±22 50 ±1 |
Знак утверждения типа
наносится офсетным способом (или в виде голографической наклейки) на переднюю панель генератора и типографическим способом на титульный лист паспорта.
Комплектность
Таблица 5 - Комплектность контроллера
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Анализатор спектра и сигналов |
Novosystems NVS 4082 |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Паспорт |
- |
1 |
|
Методика поверки |
- |
1 |
|
Клавиатура |
- |
1 |
|
Компьютерная мышь |
- |
1 |
|
Комплект адаптеров |
- |
1 |
|
Комплект СВЧ кабельных сборок |
- |
1 |
|
Кейс |
- |
1 |
|
LAN кабель |
- |
1 |
|
Программное обеспечение для автоматизации измерений |
- |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование изделия по назначению» документа «Анализаторы спектра и сигналов Novosystems NVS 4082. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30.12.2019 № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Стандарт предприятия. Анализаторы спектра и сигналов Novosystems NVS 4082, Nanjing Youyl Xinxi Technology Co., Ltd, Китай.
