Системы учета и контроля резервуарных запасов ИСТОК
| Номер в ГРСИ РФ: | 99645-26 |
|---|---|
| Производитель / заявитель: | ООО «Системы газовой автоматики», Московская обл., с. Беседы |
Системы учета и контроля резервуарных запасов ИСТОК (далее - системы) предназначены для измерений массы резервуарных запасов сжиженных углеводородных или природных газов, а также других жидкостей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99645-26 | |||||||||
| Действует | по 13.10.2031 | |||||||||
| Наименование | Системы учета и контроля резервуарных запасов | |||||||||
| Модель | ИСТОК | |||||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f1033cec-6f19-3a8d-a0da-daa0a940b4e3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Системы газовой автоматики», РОССИЯ, 142715, Россия, Московская обл., Ленинский р-н, сельское поселение Развилковское, с. Беседы, пр. Промышленный, д. 9
Поверка
| Методика поверки / информация о поверке |
РТ-МП-567-208-2026 ГСИ. Системы учета и контроля резервуарных запасов ИСТОК. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99645-26: Описание типа
2026-99645-26.pdf
|
Скачать | 158.8 КБ | |
|
99645-26: Методика поверки
РТ-МП-567-208-2026
2026-mp99645-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Системы учета и контроля резервуарных запасов ИСТОК (далее - системы) предназначены для измерений массы резервуарных запасов сжиженных углеводородных или природных газов, а также других жидкостей.
Описание
Принцип действия систем основан на сборе измерительной информации передаваемой по цифровым протоколам связи от средств измерений (далее - СИ), входящих в состав систем, её программной обработке и индикации.
Системы обеспечивают измерение массы продукта косвенным методом статических измерений.
Измерение объёма продукта основано на использовании градуировочных таблиц, записанных в базе программного обеспечения системы, данных об уровне и температуре среды.
Измерение массы продукта основано на использовании данных об объёме и плотности среды.
Средняя плотность жидкой фазы сжиженных газов вычисляется системой автоматически.
Системы состоят из:
- серво-уровнемеров BJLM-80H, регистрационный номер в Федеральном
информационном фонде (далее - рег. №) 93812-24;
- термометров многоточечных BJZT-IV, рег. № 91067-24;
- измерителей многопараметрических TM-80N, рег. № 97824-26;
- системы обработки информации (далее - СОИ), в состав которой могут входить:
а) контроллеры коммуникационные BJCOM-IV (изготовитель «Joyo M&C Technology Co., Ltd.», Китай) (далее - контроллер);
б) станции инженерные автоматизированного рабочего места (далее - АРМ) на основе ПЭВМ со встроенным специализированным программным обеспечением (далее - ПО) TankStar LNG для мониторинга данных в реальном времени.
Для организации взаимодействия пользователей с системами используются контроллеры BJCOM-IV и станции инженерные АРМ.
Контроллеры BJCOM-IV являются преобразователями интерфейса для обеспечения надёжного и безопасного сбора данных от СИ, отображения и передачи в систему «верхнего уровня» технологического объекта и станцию инженерную АРМ.
Станции инженерные АРМ с установленным программным обеспечением TankStar LNG работают в качестве интерфейса оператора для управления данными резервуаров, обеспечивают настройку полевого оборудования, составление отчётов, формирование аварийных сигналов, отображение данных в цифровой и графической форме, а также настройку системы для выполнения задач учёта и передачи данных измерений и вычислений в систему «верхнего уровня».
Шкафы управления систем учёта и контроля (далее - шкафы), предназначены для размещения вторичного оборудования, контроллеров BJCOM-IV и станций инженерных АРМ, устанавливаются в отапливаемых помещениях (операторной, аппаратной, серверной и т.п.). Шкафы включают в себя всё оборудование и модули, необходимые для связи с комплектующими системы, а также с системой «верхнего уровня». В шкафах обеспечивается резервирование коммуникационного/интерфейсного оборудования. В шкафах размещаются два резервированных источника бесперебойного питания для питания систем.
Передача данных во внешние, по отношению к системам, программируемые логические контроллеры и/или распределённые вычислительные системы осуществляется по цифровым протоколам передачи данных.
Метрологические характеристики систем определяются СИ входящими в её состав.
Основными функциями систем являются:
- измерение уровня, температуры, объёма, плотности и массы продукта в резервуарах;
- контроль состояния резервуарного парка;
- сигнализация о возможном переполнении резервуаров;
- технологический контроль: уровень, средняя температура продукта, текущий профиль плотности;
- контроль проведения приёмо-отгрузочных операций;
- формирование и хранение отчётов результатов измерений за отдельные периоды (час, сутки, месяц, год и т.д.);
- ведение журнала аварийных и технологических сообщений;
- передача информации о результатах измерений на верхний уровень, используя стандартный промышленный протокол передачи данных по стандартным интерфейсам RS232/422/485, EtherNet/IP.
Для повышения отказоустойчивости в системах используется резервирование.
Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

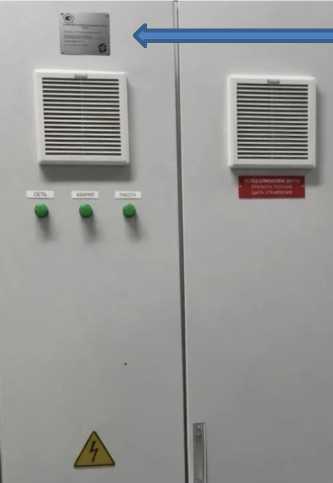

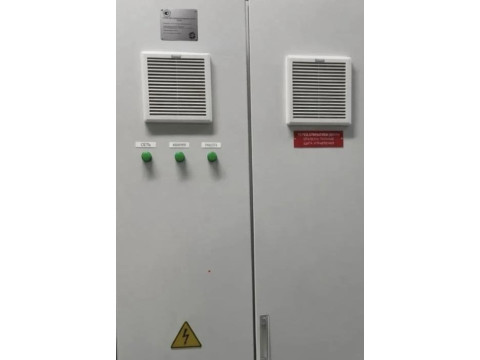

Рисунок 1 - Общий вид средства измерений и макета маркировочной таблички со знаком утверждения типа и заводским номером.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку.
Программное обеспечение
Контроллеры BJCOM-IV имеют встроенное программное обеспечение (далее - ПО) TankStar inventory management systems, которое осуществляет отображение значений плотности, уровня продукта и подтоварной воды, температуры, объёма, массы. ПО разработано предприятием-изготовителем и устанавливается в энергонезависимую память при изготовлении. Корректировка допускаемых к изменению параметров осуществляется путем предоставления конфигурирования по паролям допуска.
Внешнее ПО TankStar LNG осуществляет расчёт значений массы и объёма продукта.
ПО системы является метрологический значимым и не может быть изменено преднамеренно или случайно. Корректировка допускаемых к изменению параметров осуществляется путем предоставления конфигурирования по паролям допуска. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ПО рабочей станции АРМ |
ПО контроллера BJCOM-IV |
|
Идентификационное наименование ПО |
TankStar LNG |
TankStar inventory management systems |
|
Номер версии (идентификационный номер) ПО |
1.ххх |
1.х.хх.хххххх |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений массы 1), %: - сжиженных природных газов - сжиженных углеводородных газов: - до 200 т - от 200 т и более |
±1,0 ±0,5 ±0,65 |
|
Пределы допускаемой относительной погрешности СОИ, % |
±0,05 |
|
Диапазон измерений уровня продукта, м |
от 0 до 55 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости в диапазоне измерений от 0 до 30 м влюч., мм |
±3 |
|
Пределы допускаемой основной приведённой (к диапазону измерений) погрешности измерений уровня жидкости в диапазоне измерений св. 30 до 55 м, % |
±0,05 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня при отклонении температуры окружающей среды от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающей среды на каждые 10 °С, мм |
±0,025-(L -1)2) |
|
Диапазон измерений плотности, кг/м3 |
от 400 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1,0 |
|
Диапазон измерений температуры, °С |
от -196 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (при температуре окружающей среды от +18 до +28 |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от +(23±5) °С, на каждые 10 °С |
±0,03 |
|
1) При наличии действующих градуировочных/калибровочных таблиц резервуаров с пределами допускаемой погрешности ±0,2 %. 2) L - число полных и неполных метров, полученных при измерении уровня. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания: - напряжение питания переменного тока, В - частота переменного тока, Гц |
220 ± 10 % 50 ± 1 |
|
Потребляемая мощность, Вт, не более: - контроллеры BJCOM-IV - станция инженерная АРМ |
15 определяется проектом |
|
Цифровые информационные сигналы |
Modbus RTU, Modbus TCP |
|
Условия окружающей среды в месте эксплуатации шкафа управления системы учёта и контроля: - температура окружающей среды, °C - относительная влажность, % |
от 10 до 35 от 30 до 75 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Наработка на отказ, ч, не менее |
175000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, на маркировочную табличку лазерной гравировкой.
Комплектность
аблица 5 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система учета и контроля резервуарных запасов в составе: |
ИСТОК |
1 к-т |
|
- серво-уровнемер BJLM-80H |
BJLM-80H |
1) |
|
- термометр многоточечный |
BJZT-IV |
1) |
|
- измеритель многопараметрический |
TM-8ON |
1) |
|
- контроллер |
BJCOM-IV |
1) |
|
- станция инженерная АРМ |
- |
1) |
|
- шкаф управления системы учёта и контроля |
- |
1) |
|
Паспорт |
ПС 26.51.52-001-06306496-2024 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.52-001-06306496-2024 |
1 экз. |
|
1) Определяется проектом. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа РЭ 26.51.52-001-063064962024 «Системы учета и контроля резервуарных запасов ИСТОК. Руководство по эксплуатации».
Нормативные документы
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утверждённый постановлением Правительства Российской Федерации от 02 июня 2026 г. № 683, п. 6.7.3, 6.8.1.4, 6.8.2.5;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объёма жидкости и вместимости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 года № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-001-06306496-2024 «Системы учёта и контроля резервуарных запасов ИСТОК. Технические условия».
