Система информационно-измерительная «Lubcel» в филиале ООО «ЛЛК-Интернешнл» «Тебойл-СМ» в г. Торжке

Назначение

Система информационно-измерительная «Lubcel» в филиале ООО «ЛЛК-Интернешнл» «Тебойл-СМ» в г. Торжке (далее - ИС) предназначена для измерений параметров технологического процесса (силы постоянного тока, массовой концентрации сероводорода) и формирования выходных сигналов силы постоянного тока.

Описание

Принцип действия ИС основан на непрерывном измерении и обработке при помощи комплекса автоматизированного измерения, управления и защиты ABB Ability IndustrialIT (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (регистрационный номер 76568-19) серии S800 (далее - ABB) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных измерительных преобразователей (далее - ИП) преобразованных в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.

ИС осуществляет измерения параметров технологического процесса и формирования сигналов управления и регулирования следующим образом:

- первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА;

- аналоговые сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы модулей ABB AI810/3BSE008516R1 (далее - AI810 ABB) и преобразуются в цифровой код, пропорциональный входному сигналу;

- цифровые коды от модулей ввода аналоговых сигналов поступают в модуль центрального процессора и преобразовываются в соответствующие значения физических параметров технологического процесса, и данные с интерфейсных входов отображаются на мнемосхемах мониторов рабочих станций операторов в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируются в базу данных ИС;

- сигналы управления и регулирования (сигналы силы постоянного тока) формируются ИС с помощью модулей вывода аналоговых сигналов ABB AO810V2/3BSE038415R1 (далее - AO810V2 ABB) и поступают на входы исполнительных устройств.

По функциональным признакам ИС делится на две независимые подсистемы: распределенная система управления технологическим процессом и система противоаварийной защиты.

К данному типу средства измерений относится ИС c заводским номером CEL731002174-01-01.

ИС выполняет:

- автоматизированное измерение, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса;

- предупредительную и аварийную сигнализацию при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

- управление технологическим процессом в реальном масштабе времени;

- противоаварийную защиту оборудования установки;

- отображение технологической и системной информации на операторской станции управления;

- накопление, регистрацию и хранение поступающей информации;

- самодиагностику;

- автоматическое составление отчетов и рабочих (режимных) листов;

- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Состав ИК ИС представлен в таблице 1.

Таблица 1 - Состав ИК ИС

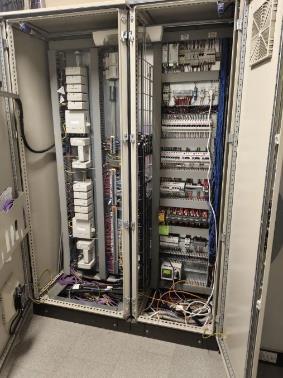

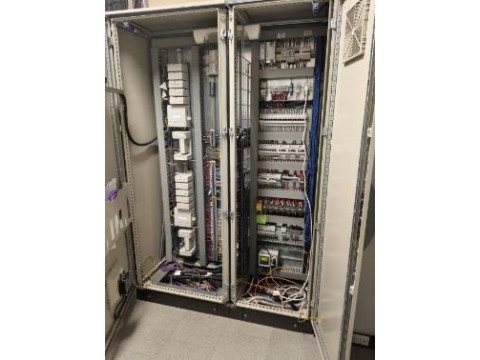

Заводской номер нанесен типографским способом на маркировочную табличку, расположенную на корпусе шкафа вторичной части ИК, и на титульном листе паспорта. Общий вид маркировочной таблички представлен на рисунке 1. Общий вид шкафа вторичной части ИК ИС представлен на рисунке 2.

Защита от несанкционированного доступа обеспечивается путем запирания шкафа на специализированные встроенные замки и системой контроля доступа в помещение.

Конструкция ИС и условия его эксплуатации не предусматривают нанесение знака поверки непосредственно на ИС.

Пломбирование ИС не предусмотрено.

ЛУКОЙЛ

ООО «ЛЛК-Интернешнл»

Система информационно-измерительная «Lubcel» в филиале ООО «ЛЛК-Интернешнл» «Тебойл-СМ» в г. Торжке

Заводской номер: CEL731002174-01-01
