Трансформаторы тока ТТ-ЭЛТ
| Номер в ГРСИ РФ: | 99667-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ЭЛТЕРА", г. Чебоксары |
|
99667-26: Описание типа
2026-99667-26.pdf
|
Скачать | 230.2 КБ |
Трансформаторы тока ТТ-ЭЛТ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99667-26 | ||||||||||||||||||||||||
| Действует | по 16.10.2031 | ||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||
| Модель | ТТ-ЭЛТ | ||||||||||||||||||||||||
| Модификации |
ТТ-ЭЛТ-0,66-Х1-Х2-Х3/Х4-Х5-Х6-(ХХ)7, где: ТТ - трансформатор тока ЭЛТ - зарегистрированная товарная марка 0,66 - номинальное напряжение, кВ Х1 - конструктивный вариант исполнения Х2 - вид изоляции Х3 - номинальный первичный ток, А Х4 - номинальный вторичный ток, А Х5 - класс точности Х6 - номинальная нагрузка вторичной обмотки, ВА (ХХ)7 - климатическое исполнение и категория размещения по ГОСТ 15150 |
||||||||||||||||||||||||
| Приказы |
№2111 от
16.10.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7685f667-34e8-14f3-2c22-ced1f6b16d27 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «ЭЛТЕРА», РОССИЯ, 428000, Чувашская Республика, г. Чебоксары, ул. Текстильщиков, здание 8, помещ. 378
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 16.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99667-26: Описание типа
2026-99667-26.pdf
|
Скачать | 230.2 КБ |
Описание типа
Назначение
Трансформаторы тока ТТ-ЭЛТ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО), низковольтные комплектные устройства (НКУ), распределительные устройства низкого напряжения (РУНН), другие электроустановки и являются комплектующими изделиями.
Трансформаторы тока ТТ-ЭЛТ по принципу конструкции - шинные, в пластмассовом корпусе, по числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой, с одним коэффициентом трансформации.
Трансформаторы содержат магнитопроводы, первичную и вторичную обмотки, пластмассовый корпус, который является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Трансформаторы имеют ряд конструктивных исполнений, отличающихся номинальным током, формой и размерами корпуса, цветом корпуса, массой, расположением выводов.
Выводы вторичной обмотки выведены на верхнюю, боковую часть корпуса и выполнены в виде контактных площадок с отверстиями для болтов и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется при изготовлении корпуса. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
Для крепления на месте установки трансформаторы имеют закладные гайки по бокам корпуса (или металлические кронштейны с отверстиями). На трансформаторах имеется табличка технических данных.
Рабочее положение трансформатора в пространстве - любое.
Расшифровка условного обозначения трансформаторов приведена на рисунке 1.
ТТ-ЭЛТ-0,66-Х-Х-Х/Х-Х-Х-ХХ
Климатическое исполнение и категория
размещения по ГОСТ 15150
Номинальная нагрузка вторичной обмотки, ВА
Класс точности
Номинальный вторичный ток, А
Номинальный первичный ток, А
Вид изоляции
Конструктивный вариант исполнения
Номинальное напряжение, кВ
Зарегистрированная товарная марка
Трансформатор тока
Рисунок 1 - Расшифровка условного обозначения трансформаторов

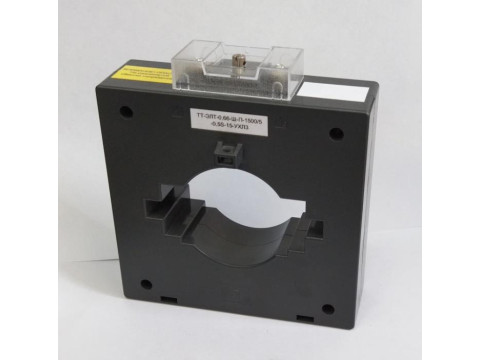

Общий вид трансформаторов и место нанесения заводского номера представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

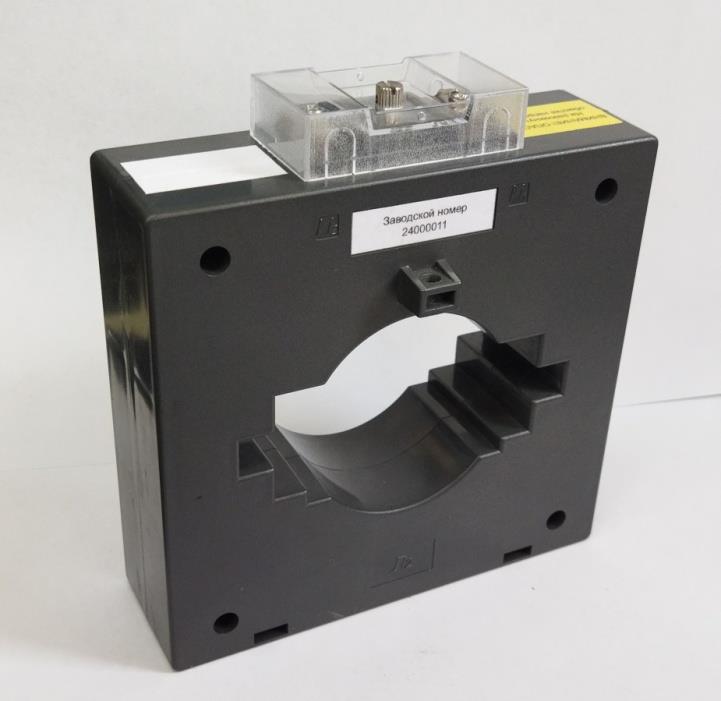

Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 2.
Пломбирование трансформаторов предусмотрено с помощью проволоки и пломбы путем продевания её в специально предусмотренные отверстия на закрывающей клеммы крышке.

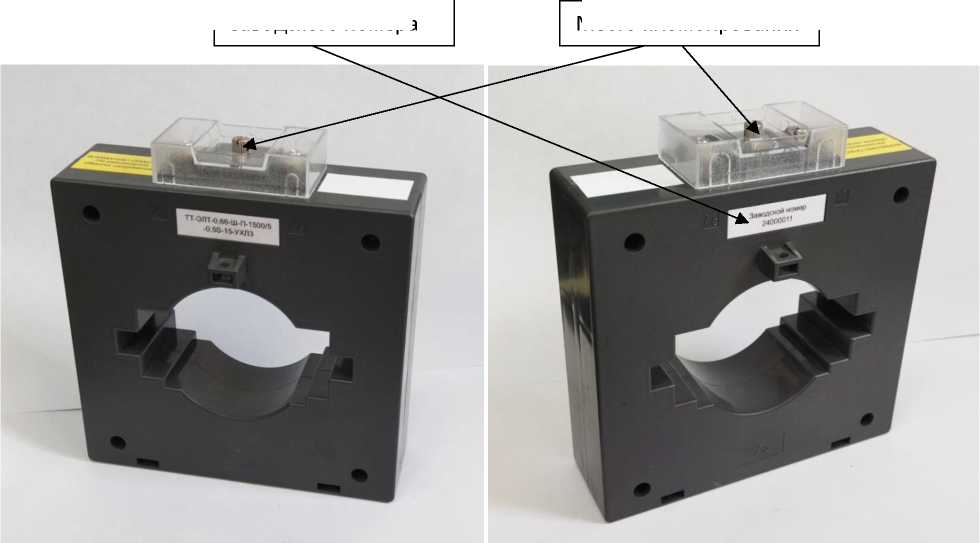

Место нанесения
Место пломбирования
заводского номера
Рисунок 2 - Общий вид трансформаторов
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||||
|
Номинальное напряжение трансформатора, кВ |
0,66 | ||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
|
Номинальный первичный ток трансформатора, А |
200, 300 |
750 |
1500 |
2500 |
5000 |
|
Номинальный вторичный ток, А |
5 | ||||
|
Количество вторичных обмоток |
1 | ||||
|
Номинальная частота, Гц |
50 | ||||
|
Номинальные вторичные нагрузки вторичных обмоток (cos ф2 = 0,8), В-А |
5 |
5 |
15 |
10; 15 |
15 |
|
Класс точности вторичных обмоток |
0,5S |
0,5 |
0,5S |
0,5S |
0,5 |
|
Номинальный коэффициент безопасности приборов Кбном (Fs) вторичной обмотки для измерений, не более |
5; 10 | ||||
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при комнатной температуре, %, не более |
от - 45 до +40 95 |
Продолжение таблицы 2
|
Наименование параметра |
Значение параметра |
|
Габаритные размеры, мм: - высота, не более - ширина, не более - толщина, не более |
от 98 до 220 от 75 до 191 от 42 до 48 |
|
Масса, кг, не более |
1,5 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4405 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4405 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТТ-ЭЛТ |
1 шт. |
|
Паспорт |
ЕЛТР.671231.001 ПС |
1 шт. |
|
Руководство по эксплуатации |
ЕЛТР.671231.001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 документа «Трансформаторы тока ТТ-ЭЛТ шинные. Руководство по эксплуатации. ЕЛТР.671231.001 РЭ».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 27.11.42-040-65677162-2023 «Трансформаторы тока ТТ-ЭЛТ. Технические условия».
