Термостаты жидкостные АКЛЕС9000
| Номер в ГРСИ РФ: | 99670-26 |
|---|---|
| Категория: | Термостаты |
| Производитель / заявитель: | ООО «Аклес», г. Москва |
Термостаты жидкостные АКЛЕС9000 (далее по тексту - термостаты) предназначены для воспроизведения и поддержания заданной температуры при поверке, калибровке и градуировке средств измерений температуры погружного типа методом непосредственного сличения с эталонным термометром.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99670-26 | |||||||||
| Действует | по 16.10.2031 | |||||||||
| Наименование | Термостаты жидкостные | |||||||||
| Модель | АКЛЕС9000 | |||||||||
| Модификации |
АКЛЕС9001 АКЛЕС9003 |
|||||||||
| Приказы |
№2111 от
16.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 79376b08-ee5d-bdf8-a740-ea4b25339261 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Аклес», РОССИЯ, 109029, г. Москва, ул. Средняя Калитниковская, д.27, стр.1, этаж 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1181-207-2026 ГСИ. Термостаты жидкостные АКЛЕС9000. Методика поверки.
(с 16.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99670-26: Описание типа
2026-99670-26.pdf
|
Скачать | 147.7 КБ | |
|
99670-26: Методика поверки
РТ-МП-1181-207-2026
2026-mp99670-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Термостаты жидкостные АКЛЕС9000 (далее по тексту - термостаты) предназначены для воспроизведения и поддержания заданной температуры при поверке, калибровке и градуировке средств измерений температуры погружного типа методом непосредственного сличения с эталонным термометром.
Описание
Принцип действия термостатов основан на поддержании заданного значения температуры и обеспечении равномерности температурного поля циркулирующего в рабочей ванне термостата жидкого теплоносителя. Нагрев и охлаждение теплоносителя осуществляется при помощи нагревательных элементов и встроенной холодильной машины соответственно, установление и поддержание заданной температуры - при помощи блока управления со встроенным контроллером с ПИД-регулированием.
Термостаты изготавливаются в двух модификациях: АКЛЕС9001 и АКЛЕС9003. Модификации термостатов отличаются друг от друга по диапазону воспроизводимых температур.
Термостаты выполнены в напольном исполнении и состоят из корпуса, в котором располагаются: рабочая ванна, устройства нагрева и охлаждения (в зависимости от модификации) теплоносителя, контрольный блок и узлы подачи и перемешивания (циркуляции) теплоносителя. Рабочая ванна термостатов разделена на зону перемешивания теплоносителя и рабочую зону. Управление и настройка термостата осуществляется при помощи выносной сенсорной панели.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на боковую сторону корпуса термостата при помощи наклейки (шильдика).
Пломбирование термостатов не предусмотрено.
Конструкция термостатов не предусматривает нанесение знака поверки на средство измерений.

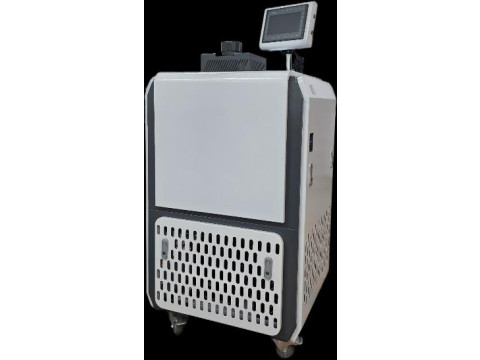

Общий вид термостатов с указанием места нанесения заводского номера представлен на рисунке 1. Термостаты могут изготавливаться в корпусе с цветовой гаммой, отличающейся от приведенной на рисунке 1.

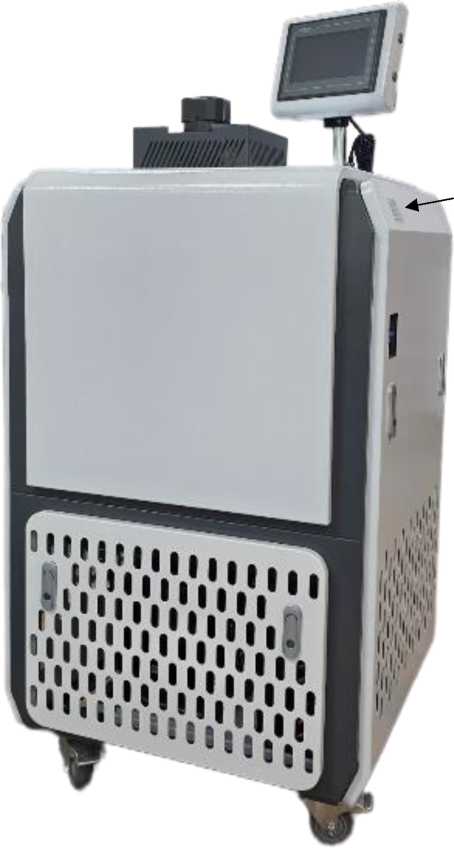

Место нанесения заводского номера
Рисунок 1 - Общий вид термостатов с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение термостатов состоит из метрологически значимого встроенного ПО, расположенного во внутренней памяти микроконтроллера блока регулирования температуры. Данное ПО устанавливается предприятием-изготовителем в процессе изготовления и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция термостатов и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты данного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014. Идентификационные данные программного обеспечения - недоступны.
Технические характеристики
Метрологические и технические характеристики термостатов приведены в таблицах 1 - 3. Показатели надежности приведены в таблице 4.
аблица 1 - Метрологические характеристики термостатов модификации АКЛЕС9001
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых температур, °С |
от +90 до +300 |
|
Нестабильность поддержания установленной температуры в течение 30 минут, °С, не более |
±0,01 |
|
Неоднородность температурного поля в рабочей ванне термостата (на глубине не менее 20 мм от поверхности теплоносителя), °С, не более |
±0,01 |
'аблица 2 - Метрологические характеристики термостатов модификации АКЛЕС9003
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизводимых температур, °С 1) |
от -10 до +100 от -40 до +100 от -60 до +100 от -80 до +100 |
|
Нестабильность поддержания установленной температуры в течение 30 минут, °С, не более |
±0,01 |
|
Неоднородность температурного поля в рабочей ванне термостата (на глубине не менее 20 мм от поверхности теплоносителя), °С, не более |
±0,01 |
|
Выбирается при заказе и указывается на наклейке (шильдике) термостата и приводится в паспорте на изделие | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Размеры рабочей ванны, диаметр х высота, мм |
0130 х 480 |
|
Объем рабочей ванны, л |
18 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, кВт - для термостата модификации АКЛЕС 9001 - для термостата модификации АКЛЕС 9003 |
3 4 |
|
Габаритные размеры термостата (ДхШ*В), мм, не более |
700x650x1420 |
|
Масса термостата, кг, не более |
150 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +25 80 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
аблица 5
|
Наименование |
Обозначение |
Количество |
|
Термостат жидкостный |
АКЛЕС9000 |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
Примечание: обозначение модификации - в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе «Принцип действия» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.70-001-41728601-2025 «Термостаты жидкостные АКЛЕС9000. Технические условия».
