Машины испытательные электромеханические Wance EM
| Номер в ГРСИ РФ: | 99694-26 |
|---|---|
| Производитель / заявитель: | Фирма "Shenzhen WANCE Testing Machine Co., Ltd.", Китай |
Машины испытательные электромеханические Wance EM (далее - машины) предназначены для измерений значений силы (нагрузки) и перемещения подвижной траверсы и деформации при проведении механических испытаний образцов и изделий на растяжение, сжатие (и)или изгиб.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99694-26 | ||||||||||||||||||||||||||||||
| Действует | по 22.10.2031 | ||||||||||||||||||||||||||||||
| Наименование | Машины испытательные электромеханические | ||||||||||||||||||||||||||||||
| Модель | Wance EM | ||||||||||||||||||||||||||||||
| Модификации |
Wance EM XYZ-K, где: X – исполнение машины; Y – код, соответствующий верхнему пределу измерений силы, где первая цифра обозначает значащее число, а последняя — количество нулей, следующих за ним; Z – вид исполнения (при наличии); K – цифровой индекс, обозначающий пределы допускаемой относительной погрешности измерений силы: без обозначения – ±0,5 %; 1 – ±1 %. |
||||||||||||||||||||||||||||||
| Приказы |
№2158 от
22.10.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 36a7161f-0b00-ae44-ac1f-a3b1b700d68e | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Shenzhen Wance Testing Machine Co., Ltd., КИТАЙ, Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202640 ГСИ. Машины испытательные электромеханические Wance EM. Методика поверки
(с 22.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99694-26: Описание типа
2026-99694-26.pdf
|
Скачать | 462.9 КБ | |
|
99694-26: Методика поверки
МП-ОТГ-202640
2026-mp99694-26.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Машины испытательные электромеханические Wance EM (далее - машины) предназначены для измерений значений силы (нагрузки) и перемещения подвижной траверсы и деформации при проведении механических испытаний образцов и изделий на растяжение, сжатие (и)или изгиб.
Описание
Принцип действия машин основан на преобразовании электрической энергии сервоприводом в линейное перемещение подвижной траверсы при проведении механических испытаний образцов и изделий при одновременном измерении значения приложенной силы, перемещения, деформации. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, силоизмерительным датчиком в пропорциональный электрический сигнал. Нагрузка формируется посредством перемещения подвижной траверсы c помощью сервопривода и шарико-винтовой передачи. Измерение перемещения подвижной траверсы производится преобразователем линейных перемещений. Измеряемые параметры фиксируются и обрабатываются управляющим контроллером, передаются на управляющую консоль или персональный компьютер (далее - ПК) и выводятся на его экран.
Конструктивно машины состоят из силовой рамы, которая закреплена на основании, включающей направляющие колонны (при наличии) и шарико-винтовые передачи (шарико-винтовая передача для одноштокового исполнения подвижной траверсы), неподвижной и подвижной траверсы, датчика силоизмерительного, приспособления для испытаний образцов на сжатие, верхней и нижней штанг (фланцевых соединений, Т-образных слотов и пр.) для крепления оснастки для проведения испытаний, блока конечных выключателей лимитного положения траверсы, сервопривода, управляющего контроллера, который может встраиваться в корпус испытательной машины или быть выносным. Человеко-машинный интерфейс испытательных машин комплектуется управляющей консолью или управляющим ПК (может быть представлен в составе моноблока с сенсорным экраном или отдельной единицы ПК, подключенного к управляющему интерфейсу испытательной машины) в зависимости от комплектации, дополнительно могут комплектоваться пультом ручного управления.
Машины могут быть укомплектованы дополнительным силоизмерительным датчиком, измерителями линейных перемещений (деформаций), термокриокамерами, климатическими камерами, вакуумными камерами, высокотемпературными печами, различными приспособлениями для испытаний образцов и изделий.
Приспособления для испытаний в зависимости от решаемой задачи представляют собой плиты сжатия, раздвижные опоры, изгибающую оправку(и), захваты клиновые, захваты тисочные, механические захваты с закреплением под паз (Т-образный, I-образный), креплением
болтового соединения, креплением арматурного соединения или специализированные захваты под расположение деталей (узлов).
Машины выпускаются в следующих моделях: Wance EM ETM105F, Wance EM ETM205F, Wance EM ETM305F, Wance EM EBT204, Wance EM EBT304, Wance EM EBT504, Wance EM EBT105, Wance EM TSC304E, Wance EM TSC504E, Wance EM TSC804E,
|
Wance |
EM |
TSC105E, Wance EM TSC304J, |
Wance |
EM |
TSC504J, |
Wance |
EM TSC804J, |
|
Wance |
EM |
TSC105J, Wance EM ETM101A, |
Wance |
EM |
ETM201A, |
Wance |
EM ETM501A, |
|
Wance |
EM |
ETM102A, Wance EM ETM202A, |
Wance |
EM |
ETM252A, |
Wance |
EM ETM302A, |
|
Wance |
EM |
ETM502A, Wance EM ETM103A, |
Wance |
EM |
ETM203A, |
Wance |
EM ETM303A, |
|
Wance |
EM |
ETM403A, Wance EM ETM503A, |
Wance |
EM |
ETM102C, |
Wance |
EM ETM202C, |
|
Wance |
EM |
ETM302C, Wance EM ETM502C, |
Wance |
EM |
ETM103C, |
Wance |
EM ETM203C, |
|
Wance |
EM |
ETM253C, Wance EM ETM303C, |
Wance |
EM |
ETM403C, |
Wance |
EM ETM503C, |
|
Wance |
EM |
ETM603C, Wance EM ETM703C, |
Wance |
EM |
ETM803C, |
Wance |
EM ETM903C, |
|
Wance |
EM |
ETM104C, Wance EM ETM204C, |
Wance |
EM |
ETM254C, |
Wance |
EM ETM304C, |
|
Wance |
EM |
ETM404C, Wance EM ETM504C, |
Wance |
EM |
ETM254D, |
Wance |
EM ETM504D, |
|
Wance |
EM |
ETM105D, Wance EM ETM155D, |
Wance |
EM |
ETM205D, |
Wance |
EM ETM255D, |
|
Wance |
EM |
ETM305D, Wance EM ETM405D, |
Wance |
EM |
ETM505D, |
Wance |
EM ETM605D, |
|
Wance |
EM |
ETM805D, Wance EM ETM106D, |
Wance |
EM |
ETM126D, |
Wance |
EM ETM156D, |
|
Wance |
EM |
ETM186D, Wance EM ETM206D, |
Wance |
EM |
TSE105D, |
Wance |
EM TSE206D, |
|
Wance |
EM |
TSE305D, Wance EM TSE503C, |
Wance |
EM TSE504D, |
Wance EM HFT103, | ||
|
Wance |
EM |
HFT103-1, Wance EM HFT503, |
Wance |
EM |
HFT503-1, |
Wance EM HFT104, | |
|
Wance |
EM |
HFT104-1, Wance EM HFT254, |
Wance |
EM |
HFT254-1, |
Wance EM HFT504, | |
|
Wance |
EM |
HFT504-1, Wance EM HFT105, |
Wance |
EM |
HFT105-1, |
Wance EM HFT255, | |
|
Wance |
EM |
HFT255-1, Wance EM HFT505, |
Wance |
EM |
HFT505-1, |
Wance EM HFT106, | |
|
Wance |
EM HFT106-1, которые отличаются |
метрологическими и |
техническими | ||||
характеристиками, типом управления, захватами, количеством рабочих зон, конструкцией рам, наличием и количеством направляющих колон.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Структура условного обозначения машин имеет следующий вид: Wance EM XYZ-K, где X - исполнение машины; Y - код, соответствующий верхнему пределу измерений силы, где первая цифра обозначает значащее число, а последняя — количество нулей, следующих за ним; Z - вид исполнения (при наличии); K - цифровой индекс, обозначающий пределы допускаемой относительной погрешности измерений силы: без обозначения - ±0,5 %; 1 - ±1 %.
Исполнение машины:
- ETM - универсальные испытания, быстроходный сервопривод;
- EBT - испытания на сжатие и изгиб (используется одноштоковый прецизионный привод нагружения и перемещения);
- TSC - испытания на длительную прочность и ползучесть;
- TSE - универсальные испытания, тихоходный сервопривод;
- HFT - усталостные испытания.
Вид исполнения:
- A - настольная одноколонная электромеханическая испытательная машина;
- C - настольная двухколонная электромеханическая испытательная машина с нагружающей способностью исполнения рамы до 50 кН;
- D - напольная двух- или четырехколонная электромеханическая испытательная машина с нагружающей способностью исполнения рамы до 2000кН;
- E - напольная двух- или четырехколонная электромеханическая испытательная машина c одноштоковым исполнением подвижной траверсы и прецизионным приводом поддержания усилия для испытаний на растяжение;
- J - напольная двух- или четырехколонная электромеханическая испытательная машина c одноштоковым исполнением подвижной траверсы для испытаний на растяжение;
- F - напольная электромеханическая испытательная машина c одноштоковым исполнением подвижной траверсы для испытаний на сжатие и(или) изгиб.
Для вида исполнений C и D силоизмерительный датчик в составе машины может быть двух видов: реверсивный и нереверсивный, в зависимости от того, является ли машина одно- или двухзонной, соответственно. Реверсивный тип датчика может работать в направлении сжатия и растяжения. Нереверсивный всегда работает в одном направлении, однако смонтирован на раме так, что может осуществлять испытание на сжатие и растяжение в разных зонах.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом печати на маркировочную табличку, расположенную на тыльной стороне корпуса машины.
Пломбирование машин от несанкционированного доступа не предусмотрено.

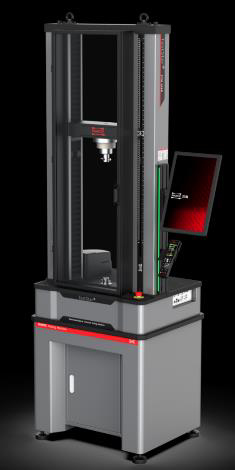

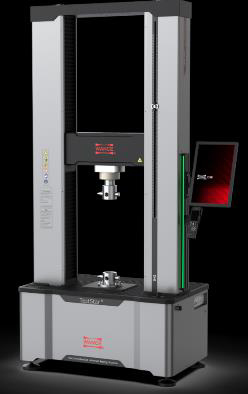

Фотографии общего вида машин представлены на рисунках 1 - 9. Общий вид маркировочной таблички с обозначением места нанесения заводского номера представлен на рисунке 10.

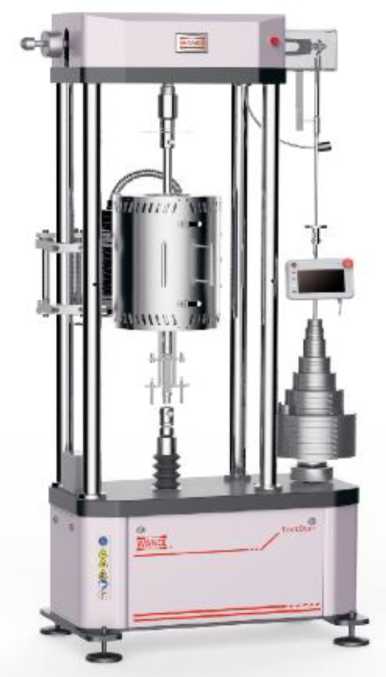

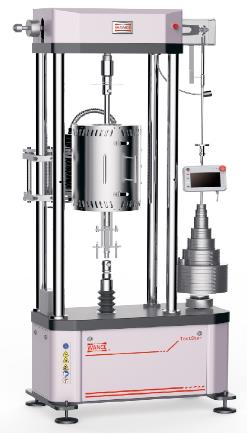

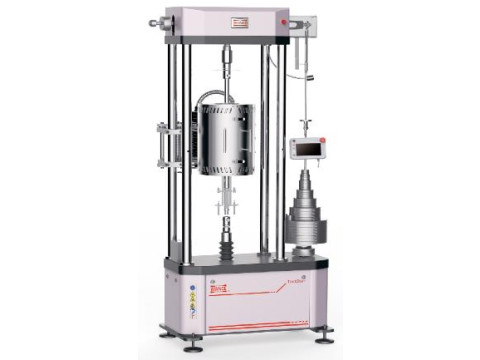

Рисунок 1 - Общий вид машин моделей
Wance ЕМ TSC304E,
Wance ЕМ TSC504E,
Wance ЕМ TSC804E,
Wance Ем TSC105E

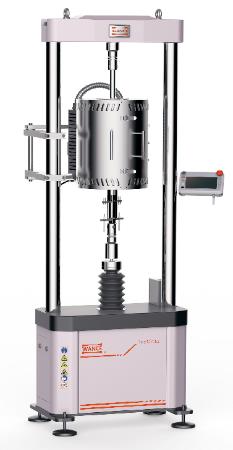

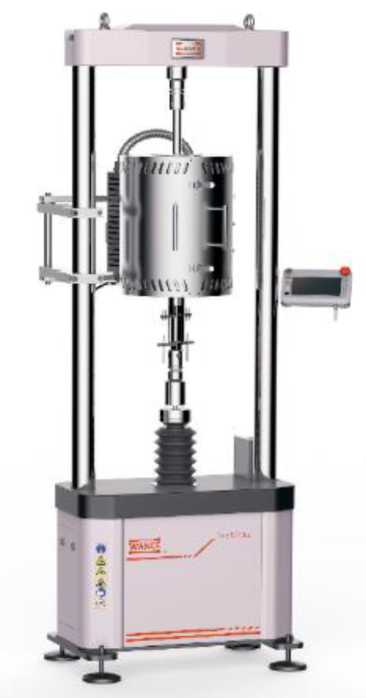

Рисунок 2 - Общий вид машин моделей
Wance ЕМ TSC304J,
Wance ЕМ TSC504J, Wance ЕМ TSC804J, Wance ЕМ TSC105J

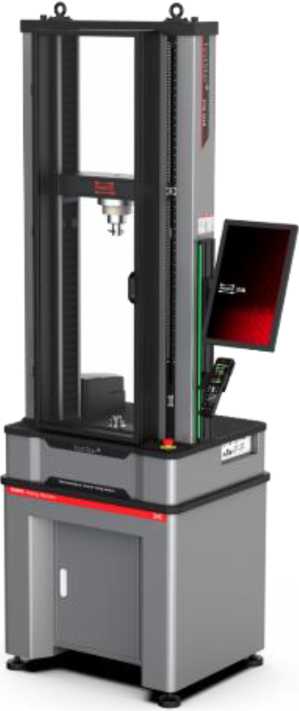

Рисунок 3 - Общий вид машин моделей
Wance EM ETM101A,
Wance EM ETM201A,
Wance EM ETM501A,
Wance EM ETM102A,
Wance EM ETM202A,
Wance EM ETM252A,
Wance EM ETM302A,
Wance EM ETM502A,
Wance EM ETM103A,
Wance EM ETM203A,
Wance EM ETM303A,
Wance EM ETM403A,
Wance EM ETM503A

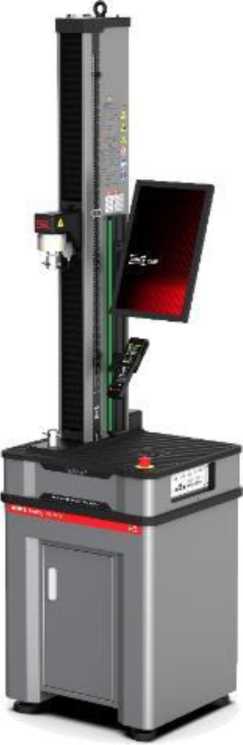

Рисунок 4 - Общий вид машин моделей
Wance EM ETM102C,
Wance EM ETM202C,
Wance EM ETM302C,
Wance EM ETM502C,
Wance EM ETM103C,
Wance EM ETM203C,
Wance EM ETM253C,
Wance EM ETM303C,
Wance EM ETM403C,
Wance EM ETM503C,
Wance EM ETM603C,
Wance EM ETM703C,
Wance EM ETM803C,
Wance EM ETM903C,
Wance EM ETM104C,
Wance EM ETM204C,
Wance EM ETM254C,
Wance EM ETM304C,

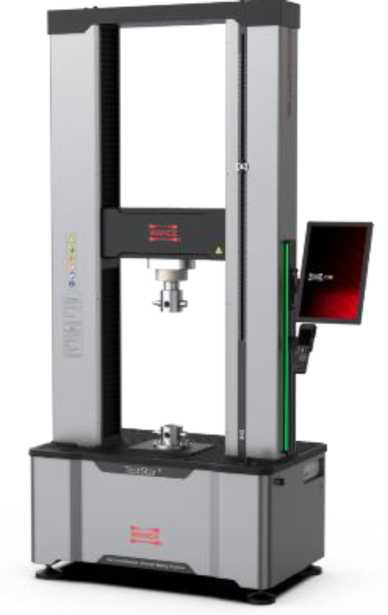

Wance EM ETM404C, Wance EM ETM504C Wance EM TSE503C
Рисунок 5 - Общий вид машин моделей
Wance EM ETM254D,
Wance EM ETM504D,
Wance EM ETM105D,
Wance EM ETM155D,
Wance EM ETM205D,
Wance EM ETM255D,
Wance EM ETM305D,
Wance EM TSE105D,
Wance EM TSE305D, Wance EM TSE504D

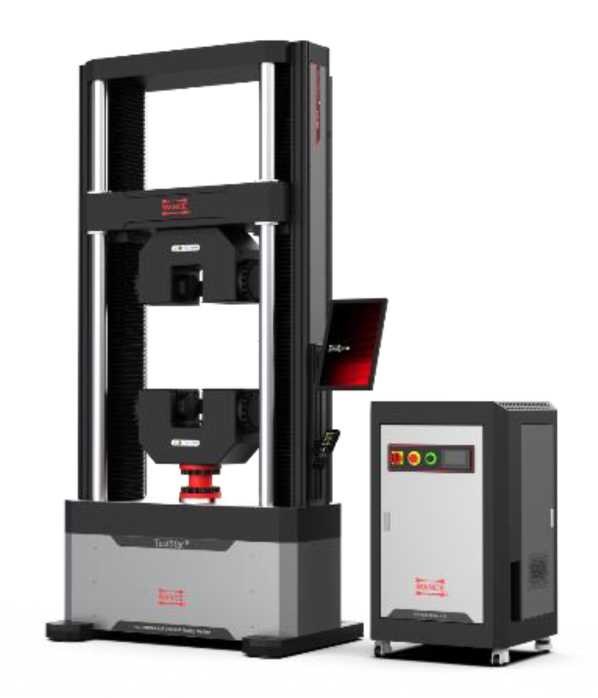

Рисунок 6 - Общий вид машин моделей
Wance EM ETM405D, Wance EM ETM505D, Wance EM ETM605D, Wance EM ETM805D, Wance EM ETM106D, Wance EM ETM126D,
Wance EM ETM156D, Wance EM ETM186D Wance EM ETM206D Wance EM TSE206D

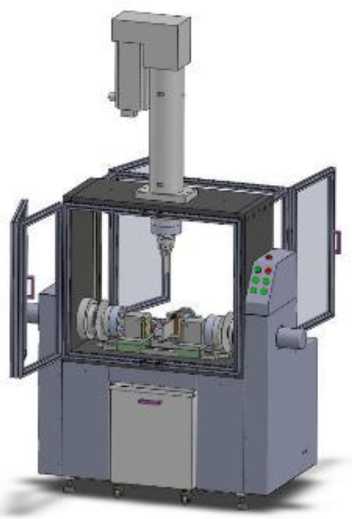

Рисунок 7 - Общий вид машин моделей
Wance ЕМ EBT204,
Wance ЕМ EBT304,
Wance ЕМ EBT504
Wance Ем EBT105

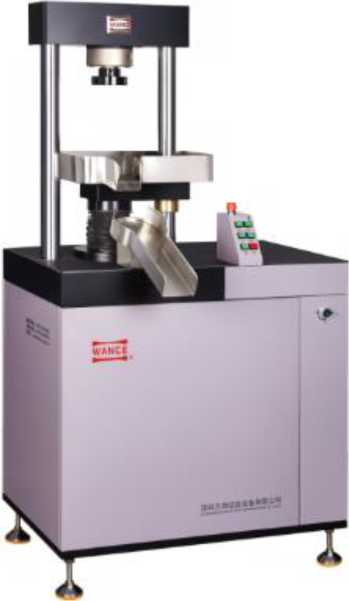

Рисунок 8 - Общий вид машин моделей
Wance ЕМ ETM105F,
Wance ЕМ ETM205F, Wance ЕМ ETM305F

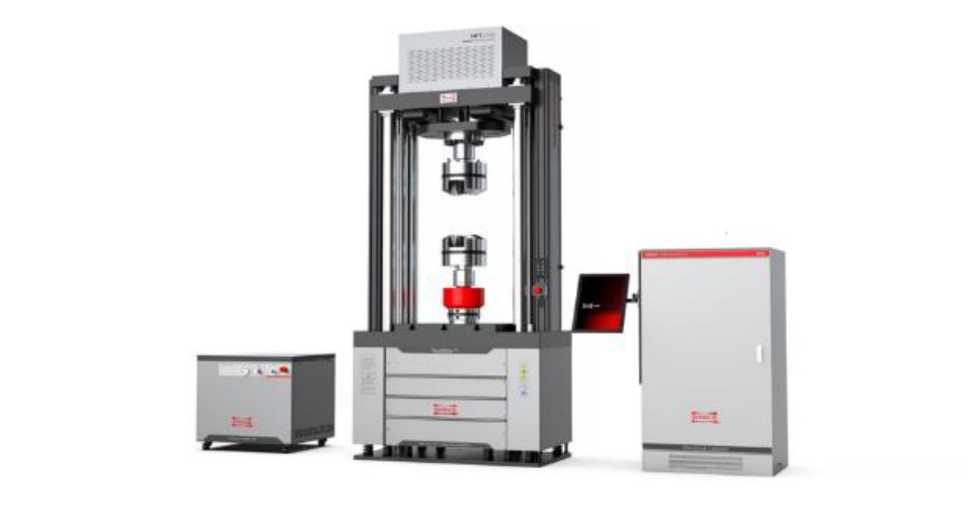

Рисунок 9 - Общий вид машин моделей Wance ЕМ HFT103, Wance ЕМ HFT103-1,
Wance Ем HFT503, Wance Ем HFT503-1, Wance Ем HFT104, Wance Ем HFT104-1, Wance ЕМ HFT254, Wance ЕМ HFT254-1, Wance ЕМ HFT504, Wance ЕМ HFT504-1, Wance Ем HFT105, Wance Ем HFT105-1, Wance Ем HFT255, Wance Ем HFT255-1, Wance ЕМ HFT505, Wance ЕМ HFT505-1, Wance ЕМ HFT106, Wance ЕМ HFT106-1

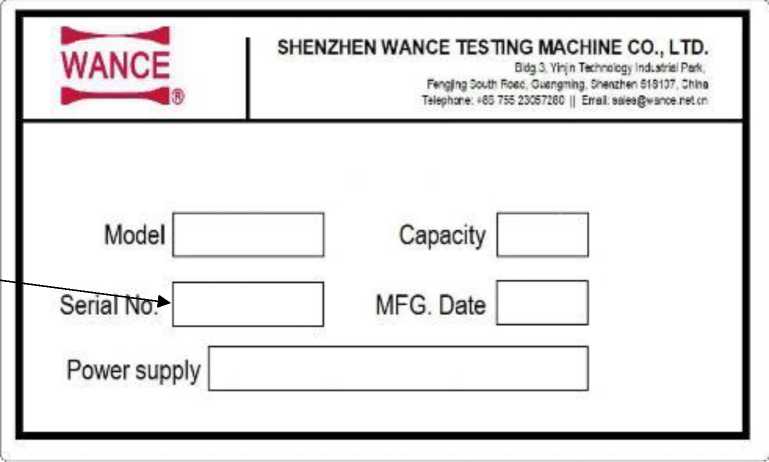

Место нанесения
заводского номера
Рисунок 10 - Общий вид маркировочной таблички с обозначением места нанесения заводского номера
Программное обеспечение
Программное обеспечение позволяет:
- визуализировать и определять текущие и максимальные значения нагрузки и деформации, перемещения активного захвата, поступающие с датчиков, в режиме реального времени на дисплее;
- строить графики испытаний в режиме реального времени;
- редактировать параметры графиков испытания;
- управлять процессом нагружения, скоростью перемещения подвижной траверсы во время испытания;
- математически обрабатывать данные;
- переводить данные в различные форматы;
- автоматически сохранять результаты группы образцов испытаний;
- печатать результаты испытаний;
- экспортировать результаты испытаний;
- автоматически рассчитывать механические характеристики образцов по выбранной методике;
- автоматически отключать работу при превышении максимально допустимой нагрузки.
К метрологически значимой части ПО относятся все компоненты ПО TestPilot за исключением графического интерфейса пользователя.
Влияние программного обеспечения на метрологические характеристики машин учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestPilot |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.Х* |
|
Цифровой идентификатор ПО |
- |
|
* Номер версии ПО состоит из нескольких чисел X, разделенных одной или несколькими точками. Вторая и последующие цифры не относятся к метрологической значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модель |
Диапазон измерений силы (нагрузки), Н |
Диапазон измерений дополнительных силоизмерительны х датчиков, Н |
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
Диапазон измерений перемещений подвижной траверсы*, мм |
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы |
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы | ||
|
диапазон, мм |
значение, мкм |
диапазон**, мм |
значение, % | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM105F |
от 400 до 100000 |
от 200 до 50000 |
±0,5 |
от 0 до 1200 |
от 0 до 5 включ. |
±25 |
св. 5 до 1200 |
±0,5 |
|
Wance EM ETM205F |
от 800 до 200000 |
от 200 до 50000 от 400 до 100000 от 600 до 150000 |
±0,5 |
от 0 до 1200 |
от 0 до 5 включ. |
±25 |
св. 5 до 1200 |
±0,5 |
|
Wance EM ETM305F |
от 1200 до 300000 |
от 200 до 50000 от 400 до 100000 от 600 до 150000 от 800 до 200000 |
±0,5 |
от 0 до 1200 |
от 0 до 5 включ. |
±25 |
св. 5 до 1200 |
±0,5 |
|
Wance EM EBT204 |
от 200 до 20000 |
- |
±0,5 |
от 0 до 1200 |
от 0 до 5 включ. |
±25 |
св. 5 до 1200 |
±0,5 |
|
Wance EM EBT304 |
От 300 до 30000 |
- |
±0,5 |
от 0 до 1200 |
от 0 до 5 включ. |
±25 |
св. 5 до 1200 |
±0,5 |
|
Wance EM EBT504 |
от 500 до 50000 |
- |
±0,5 |
от 0 до 1200 |
от 0 до 5 включ. |
±25 |
св. 5 до 1200 |
±0,5 |
|
Wance EM EBT105 |
от 1000 до 100000 |
- |
±0,5 |
от 0 до 1200 |
от 0 до 5 включ. |
±25 |
св. 5 до 1200 |
±0,5 |
|
Wance EM TSC304E |
от 600 до 30000 |
- |
±0,5 |
от 0 до 200 |
от 0 до 5 включ. |
±25 |
св. 5 до 200 |
±0,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM TSC504E |
от 1000 до 50000 |
- |
±0,5 |
от 0 до 200 |
от 0 до 5 включ. |
±25 |
св. 5 до 200 |
±0,5 |
|
Wance EM TSC804E |
от 1600 до 80000 |
- |
±0,5 |
от 0 до 200 |
от 0 до 5 включ. |
±25 |
св. 5 до 200 |
±0,5 |
|
Wance EM TSC105E |
от 2000 до 100000 |
- |
±0,5 |
от 0 до 200 |
от 0 до 5 включ. |
±25 |
св. 5 до 200 |
±0,5 |
|
Wance EM TSC304J |
от 300 до 30000 |
- |
±0,5 |
от 0 до 200 |
от 0 до 5 включ. |
±25 |
св. 5 до 200 |
±0,5 |
|
Wance EM TSC504J |
от 500 до 50000 |
- |
±0,5 |
от 0 до 200 |
от 0 до 5 включ. |
±25 |
св. 5 до 200 |
±0,5 |
|
Wance EM TSC804J |
от 800 до 80000 |
- |
±0,5 |
от 0 до 200 |
от 0 до 5 включ. |
±25 |
св. 5 до 200 |
±0,5 |
|
Wance EM TSC105J |
от 1000 до 100000 |
- |
±0,5 |
от 0 до 200 |
от 0 до 5 включ. |
±25 |
св. 5 до 200 |
±0,5 |
|
Wance EM ETM101A |
от 0,04 до 10 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM201A |
от 0,08 до 20 |
от 0,04 до 10 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM501A |
от 0,2 до 50 |
от 0,04 до 10 от 0,08 до 20 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM102A |
от 0,4 до 100 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM202A |
от 0,8 до 200 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM252A |
от 1 до 250 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM302A |
от 1,2 до 300 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 от 1 до 250 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM502A |
от 1 до 500 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 от 1 до 250 от 1,2 до 300 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM103A |
от 2 до 1000 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 от 1 до 250 от 1,2 до 300 от 1 до 500 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM203A |
от 4 до 2000 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 от 1 до 250 от 1,2 до 300 от 1 до 500 от 2 до 1000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM303A |
от 6 до 3000 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 от 1 до 250 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 4 до 2000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM403A |
от 8 до 4000 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 от 1 до 250 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 4 до 2000 от 6 до 3000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM503A |
от 10 до 5000 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 от 1 до 250 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 4 до 2000 от 6 до 3000 от 8 до 4000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM102C |
от 0,4 до 100 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM202C |
от 0,8 до 200 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM302C |
от 1,2 до 300 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM502C |
от 1 до 500 |
от 0,04 до 10 от 0,08 до 20 от 0,2 до 50 от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM103C |
от 2 до 1000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM203C |
от 4 до 2000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM253C |
от 5 до 2500 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 4 до 2000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM303C |
от 6 до 3000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM403C |
от 8 до 4000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM503C |
от 10 до 5000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM603C |
от 12 до 6000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM703C |
от 14 до 7000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 от 12 до 6000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM803C |
от 16 до 8000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 от 12 до 6000 от 14 до 7000 |
±0,5 |
от 0 до 2000 |
от 0 до 10м включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM903C |
от 18 до 9000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 от 12 до 6000 от 14 до 7000 от 16 до 8000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM104C |
от 20 до 10000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM104C |
от 20 до 10000 |
от 8 до 4000 от 10 до 5000 от 12 до 6000 от 14 до 7000 от 16 до 8000 от 18 до 9000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM204C |
от 40 до 20000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 от 12 до 6000 от 14 до 7000 от 16 до 8000 от 18 до 9000 от 20 до 10000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM254C |
от 50 до 25000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 от 12 до 6000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM254C |
от 50 до 25000 |
от 14 до 7000 от 16 до 8000 от 18 до 9000 от 20 до 10000 от 40 до 20000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM304C |
от 60 до 30000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 от 12 до 6000 от 14 до 7000 от 16 до 8000 от 18 до 9000 от 20 до 10000 от 40 до 20000 от 50 до 25000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM404C |
от 80 до 40000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM404C |
от 80 до 40000 |
от 12 до 6000 от 14 до 7000 от 16 до 8000 от 18 до 9000 от 20 до 10000 от 40 до 20000 от 50 до 25000 от 60 до 30000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM ETM504C |
от 100 до 50000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 от 6 до 3000 от 8 до 4000 от 10 до 5000 от 12 до 6000 от 14 до 7000 от 16 до 8000 от 18 до 9000 от 20 до 10000 от 40 до 20000 от 50 до 25000 от 60 до 30000 от 80 до 40000 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM254D |
от 50 до 25000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM ETM504D |
от 100 до 50000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM ETM105D |
от 200 до 100000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM ETM155D |
от 300 до 150000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 от 200 до 100000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM ETM205D |
от 400 до 200000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 от 200 до 100000 от 300 до 150000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM ETM255D |
от 500 до 250000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM255D |
от 500 до 250000 |
от 200 до 100000 от 300 до 150000 от 400 до 200000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM ETM305D |
от 600 до 300000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 от 200 до 100000 от 300 до 150000 от 400 до 200000 от 500 до 250000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM ETM405D |
от 800 до 400000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 от 200 до 100000 от 300 до 150000 от 400 до 200000 от 500 до 250000 от 600 до 300000 |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM ETM505D |
от 1000 до 500000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 от 200 до 100000 от 300 до 150000 от 400 до 20000 |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM ETM505D |
от 1000 до 500000 |
от 500 до 250000 от 600 до 300000 от 800 до 400000 |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM ETM605D |
от 1200 до 600000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 от 200 до 100000 от 300 до 150000 от 400 до 200000 от 500 до 250000 от 600 до 300000 от 800 до 400000 от 1000 до 500000 |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM ETM805D |
от 1600 до 800000 |
- |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM ETM106D |
от 2000 до 1000000 |
- |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM ETM126D |
от 4800 до 1200000 |
- |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM ETM156D |
от 15000 до 1500000 |
- |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM ETM186D |
от 18000 до 1800000 |
- |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM ETM206D |
от 20000 до 2000000 |
- |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM TSE105D |
от 200 до 100000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM TSE206D |
от 20000 до 2000000 |
- |
±0,5 |
от 0 до 3000 |
от 0 до 10 включ. |
±20 |
св. 10 до 3000 |
±0,2 |
|
Wance EM TSE305D |
от 600 до 300000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 от 100 до 50000 от 200 до 100000 от 300 до 150000 от 400 до 200000 от 500 до 250000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM TSE503C |
от 6 до 3000 |
от 0,4 до 100 от 0,8 до 200 от 1,2 до 300 от 1 до 500 от 2 до 1000 от 5 до 2500 |
±0,5 |
от 0 до 2000 |
от 0 до 10 включ. |
±20 |
св. 10 до 2000 |
±0,2 |
|
Wance EM TSE504D |
от 100 до 50000 |
от 5 до 2500 от 10 до 5000 от 20 до 10000 от 50 до 25000 |
±0,5 |
от 0 до 2500 |
от 0 до 10 включ. |
±20 |
св. 10 до 2500 |
±0,2 |
|
Wance EM HFT103 |
от 10 до 1000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT103-1 |
от 10 до 1000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM HFT503 |
от 50 до 5000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT503-1 |
от 50 до 5000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT104 |
от 100 до 10000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT104-1 |
от 100 до 10000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT254 |
от 250 до 25000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT254-1 |
от 250 до 25000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT504 |
от 500 до 50000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT504-1 |
от 500 до 50000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT105 |
от 1000 до 100000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT105-1 |
от 1000 до 100000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT255 |
от 2500 до 250000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT255-1 |
от 2500 до 250000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT505 |
от 5000 до 500000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT505-1 |
от 5000 до 500000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
Wance EM HFT106 |
от 10000 до 1000000 |
- |
±0,5 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Wance EM HFT106-1 |
от 10000 до 1000000 |
- |
±1,0 |
от 0 до 2000 |
от 0 до 5 включ. |
±25 |
св. 5 до 2000 |
±0,5 |
|
* Указан максимальный диапазон измерений перемещений подвижной траверсы. Фактическое значение верхнего предела измерений перемещений подвижной траверсы приводится в паспорте испытательной машины. * * Указан максимальный верхний предел измерений перемещений подвижной траверсы. Фактическое значение верхнего предела измерений перемещений подвижной траверсы приводится в паспорте испытательной машины. | ||||||||
|
Таблица 3 - Метрологические характеристики измерителей линейных перемещений (дефо |
рмаций) | ||||
|
Модель измерителя линейных перемещений (деформаций) |
Диапазон измерений перемещения (деформации), мм |
Пределы допускаемой абсолютной погрешности измерений перемещения (деформации) |
Пределы допускаемой относительной погрешности измерений перемещения (деформации) | ||
|
диапазон, мм |
значение, мкм |
диапазон, мм |
значение, % | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
MFL-800* |
от 0 до 790 |
от 0 до 0,3 включ. |
±1,5 |
св. 0,3 до 790,0 |
±0,5 |
|
MFL-500* |
от 0 до 490 |
св. 0,3 до 490,0 | |||
|
MFL-300* |
от 0 до 290 |
св. 0,3 до 290,0 | |||
|
3541-003M-025M-LT** |
от -1 до 3 |
св. -0,4 до 0,4 включ. |
±2,0 |
от -1,0 до -0,4 включ. и св. 0,4 до 3,0 |
±0,5 |
|
3541-003M-025M-ST** |
от -1 до 3 |
св. -0,4 до 0,4 включ. |
±2,0 |
от -1,0 до -0,4 включ. и св. 0,4 до 3,0 |
±0,5 |
|
3541-005M-070M-LT** |
от -1 до 7 |
св. -0,4 до 0,4 включ. |
±2,0 |
от -1,0 до -0,4 включ. и св. 0,4 до 7,0 |
±0,5 |
|
3541-005M-070M-ST** |
от -1 до 7 |
св. -0,4 до 0,4 включ. |
±2,0 |
от -1,0 до -0,4 включ. и св. 0,4 до 7,0 |
±0,5 |
|
3541-008M-070M-LT** |
от -1 до 7 |
св. -0,4 до 0,4 включ. |
±2,0 |
от -1,0 до -0,4 включ. и св. 0,4 до 7,0 |
±0,5 |
|
3541-008M-070M-ST** |
от -1 до 7 |
св. -0,4 до 0,4 включ. |
±2,0 |
от -1,0 до -0,4 включ. и св. 0,4 до 7,0 |
±0,5 |
|
3541-010M-120M-LT** |
от - 2 до 12 |
св. -0,8 до 0,8 включ. |
±4,0 |
от -2,0 до -0,8 включ. и св. 0,8 до 12,0 |
±0,5 |
|
3541-010M-120M-ST** |
от - 2 до 12 |
св. -0,8 до 0,8 включ. |
±4,0 |
от -2,0 до -0,8 включ. и св. 0,8 до 12,0 |
±0,5 |
|
3541-012M-120M-LT** |
от - 2 до 12 |
св. -0,8 до 0,8 включ. |
±4,0 |
от -2,0 до -0,8 включ. и св. 0,8 до 12,0 |
±0,5 |
|
3541-012M-120M-ST** |
от - 2 до 12 |
св. -0,8 до 0,8 включ. |
±4,0 |
от -2,0 до -0,8 включ. и св. 0,8 до 12,0 |
±0,5 |
|
3541-020M-120M-LT** |
от - 2 до 12 |
св. -0,8 до 0,8 включ. |
±4,0 |
от -2,0 до -0,8 включ. и св. 0,8 до 12,0 |
±0,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
3541-020M-120M-ST** |
от - 2 до 12 |
св. -0,8 до 0,8 включ. |
±4,0 |
от -2,0 до -0,8 включ. и св. 0,8 до 12,0 |
±0,5 |
|
3442-003M-010M-ST** |
от -1 до 1 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 1 |
±0,5 |
|
3442-004M-020M-ST** |
от -1 до 2 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 2 |
±0,5 |
|
3442SG-005M-025M- ST** |
от -1 до 2,5 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 2,5 |
±0,5 |
|
3442-006M-025M-ST** |
от -1 до 2,5 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 2,5 |
±0,5 |
|
3442-008M-050M- ST** |
от -1 до 5 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 5 |
±0,5 |
|
3442-010M-050M-ST** |
от -1 до 5 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 5 |
±0,5 |
|
3442-0125M-050M-ST** |
от -1 до 5 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 5 |
±0,5 |
|
3442-025M-100M-ST** |
от -1 до 10 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 10 |
±0,5 |
|
3442-050M-100M-ST** |
от -1 до 10 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -1,0 до -0,3 включ. и св. 0,3 до 10 |
±0,5 |
|
3542-025M-100-LT** |
от -2,5 до 25 |
св. -0,3 до 0,3 включ. |
±1,5 |
от -2,5 до -0,3 включ. и св. 0,3 до 25,0 |
±0,5 |
|
3542-050M-100-LT** |
от -5 до 50 |
от -5,0 до -0,3 включ. и св. 0,3 до 50,0 | |||
|
3542-075M-100-ST** |
от -7,5 до 75 |
от -7,5 до -0,3 включ. и св. 0,3 до 75,0 |
±0,5 | ||
|
AE202A-80* |
от 0 до 80 |
от 0 до 0,3 включ |
±1,5 |
св. 0,3 до 80 |
±0,5 |
|
AE202A-100* |
от 0 до 100 |
св. 0,3 до 100 |
±0,5 | ||
|
AE202A-105* |
от 0 до 105 |
св. 0,3 до 105 |
±0,5 | ||
|
AE202T-12-25-03* |
от 0 до 3 |
от 0 до 0,3 включ |
±1,5 |
св. 0,3 до 3 |
±0,5 |
|
AE202T-12-25-08* |
от 0 до 8 |
св. 0,3 до 8 |
±0,5 | ||
|
DBX01A* |
от 0 до 790 |
от 0 до 0,3 включ. |
±1,5 |
св. 0,3 до 790 |
±1,0 |
|
DBX01B* |
от 0 до 790 |
от 0 до 0,3 включ. |
±3,0 |
св. 0,3 до 790 |
±1,0 |
|
DBX01C* |
от 0 до 790 |
от 0 до 0,3 включ. |
±6,0 |
св. 0,3 до 790 |
±1,0 |
|
DBX01D* |
от 0 до 790 |
от 0 до 50 включ. |
±50 |
св. 50 до 790 |
±1,0 |
* Для машин всех моделей, кроме исполнений машин EBT, ETM вида F, TSC видов E и J, HFT
** Для машин всех моделей, кроме исполнений машин EBT, ETM вида F, TSC видов E и J
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Базовая длина измерителя линейных перемещений (деформаций), мм, не более |
790 |
|
Габаритные размеры, мм, не более - длина |
4000 |
|
- ширина |
4000 |
|
- высота |
8000 |
|
Масса, кг, не более |
20000 |
|
Потребляемая мощность, кВт, не более |
30 |
|
Параметры электрического питания: - напряжение переменного тока, В для машин моделей Wance EM ETM105F, Wance EM ETM205F, Wance EM ETM305F, Wance EM EBT204, Wance EM EBT304, Wance EM EBT504, Wance EM EBT105, Wance EM TSC304E, Wance EM TSC504E, Wance EM TSC804E, Wance EM TSC105E, Wance EM TSC304J, Wance EM TSC504J, Wance EM TSC804J, Wance EM TSC105J, Wance EM ETM101A, Wance EM ETM201A, Wance EM ETM501A, Wance EM ETM102A, Wance EM ETM202A, Wance EM ETM252A, Wance EM ETM302A, Wance EM ETM502A, Wance EM ETM103A, Wance EM ETM203A, Wance EM ETM303A, Wance EM ETM403A, Wance EM ETM503A, Wance EM ETM102C, Wance EM ETM202C, Wance EM ETM302C, Wance EM ETM502C, Wance EM ETM103C, Wance EM ETM203C, Wance EM ETM253C, Wance EM ETM303C, Wance EM ETM403C, Wance EM ETM503C, Wance EM ETM603C, Wance EM ETM703C, Wance EM ETM803C, Wance EM ETM903C, Wance EM ETM104C, Wance EM ETM204C, Wance EM ETM254C, Wance EM ETM304C, Wance EM ETM404C, Wance EM ETM504C, Wance EM ETM254D, Wance EM ETM504D, Wance EM ETM105D, Wance EM TSE105D, Wance EM TSE503C, Wance EM TSE504D |
230±23 |
|
для машин моделей Wance EM ETM155D, Wance EM ETM205D, Wance EM ETM255D, Wance EM ETM305D, Wance EM ETM405D, Wance EM ETM505D, Wance EM ETM605D, Wance EM ETM805D, Wance EM ETM106D, Wance EM ETM126D, Wance EM ETM156D, Wance EM ETM186D, Wance EM ETM206D, Wance EM TSE206D, Wance EM TSE305D, Wance EM HFT103, Wance EM HFT103-1, Wance EM HFT503, Wance EM HFT503-1, Wance EM HFT104, Wance EM HFT104-1, Wance EM HFT254, Wance EM HFT254-1, Wance EM HFT504, Wance EM HFT504-1, Wance EM HFT105, Wance EM HFT105-1, Wance EM HFT255, Wance EM HFT255-1, Wance EM HFT505, Wance EM HFT505-1, Wance EM HFT106, Wance EM HFT106-1 |
380±38 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +10 до +35 |
|
- относительная влажность при температуре 25 °С, %, не более |
80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная электромеханическая |
Wance EM1) |
1 шт. |
|
Пульт ручного управления |
- |
1 шт. 2) |
|
Дополнительный силоизмерительный датчик |
- |
1 шт.3) |
|
Измеритель линейных перемещений (деформаций) |
- |
1 шт.3) |
|
Термокриокамера |
- |
1 шт.3) |
|
Вакуумная камера |
- |
1 шт.3) |
|
Климатическая камера |
1 шт.3) | |
|
Высокотемпературная печь |
1 шт.3) | |
|
Приспособления для испытаний образцов и изделий |
- |
1 комплект |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. 2) |
|
Консоль управления |
1 шт. 3) | |
|
Принтер |
- |
1 шт. 2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Модель в соответствии с заказом. 2) В зависимости от модели и требований заказчика. 3) Опционально, в соответствии с требованиями заказчика и в количестве, запрошенным заказчиком. | ||
Сведения о методах измерений
приведены в разделе 7 «Испытание» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Стандарт предприятия «Машины испытательные электромеханические Wance EM».
