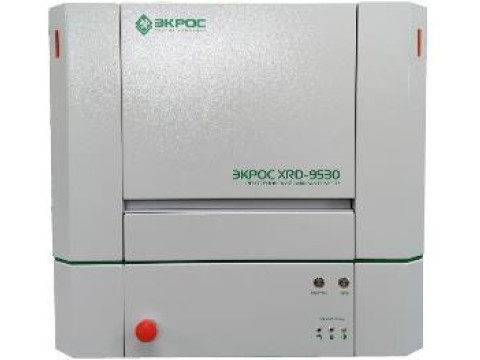

Дифрактометры рентгеновские настольные ЭКРОС XRD-9530
| Номер в ГРСИ РФ: | 99698-26 |
|---|---|
| Категория: | Дифрактометры |
| Производитель / заявитель: | ООО "ЭКРОСХИМ", г.С.-Петербург |
Дифрактометры рентгеновские настольные ЭКРОС XRD-9530 (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, для определения фазового состава объектов, параметров кристаллической решетки и для решения задач рентгенодифракционного анализа материалов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99698-26 | ||||||
| Действует | по 22.10.2031 | ||||||
| Наименование | Дифрактометры рентгеновские настольные | ||||||
| Модель | ЭКРОС XRD-9530 | ||||||
| Модификации |
ЭКРОС XRD-9530 ЭКРОС XRD-9530М |
||||||
| Приказы |
№2158 от
22.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6224cf6f-e524-eccf-8743-ac92bd56b650 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЭКРОСХИМ», РОССИЯ, 199106, г. Санкт-Петербург, 27 линия В.О., д. 6, корп. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1888-203-2025 ГСИ. Дифрактометры рентгеновские настольные ЭКРОС XRD-9530. Методика поверки
(с 22.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99698-26: Описание типа
2026-99698-26.pdf
|
Скачать | 166.7 КБ | |
|
99698-26: Методика поверки
РТ-МП-1888-203-2025
2026-mp99698-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Дифрактометры рентгеновские настольные ЭКРОС XRD-9530 (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте, для определения фазового состава объектов, параметров кристаллической решетки и для решения задач рентгенодифракционного анализа материалов.
Описание
Принцип действия дифрактометров основан на регистрации дифрагированных рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. Дифракция рентгеновских лучей от кристалла соответствует закону Вульфа-Брегга.
Конструктивно дифрактометры выполнены в виде единого модуля, внутри которого расположены все составляющие элементы: источник рентгеновского излучения, блок контроля систем безопасности и блок управления и сбора данных, измерительный блок, координатночувствительный детектор (газонаполненный координатно-чувствительный или (и) полупроводниковый координатно-чувствительный), рентгеновская трубка мощностью не более 600 Вт с анодами из кобальта, меди или хрома, а так же щелевое устройство со сменными щелями, держатели образца. Охлаждение рентгеновской трубки осуществляется с помощью встроенной системы охлаждения. Управление дифрактометром осуществляется с помощью персонального компьютера. Для обеспечения детектора газовой смесью в комплект поставки входит газовый пост. Конструкционной особенностью дифрактометров является возможность реализации рентгенооптических схем Брегга-Брентано (при анализе порошковых проб) и Дебая-Шеррера (для анализа проволок и микрообъектов).
Дифрактометры изготавливаются в двух модификациях: ЭКРОС XRD-9530, ЭКРОС XRD-953OM. Модификации отличаются друг от друга способом установки и предельными размерами анализируемых образцов. Для модификации ЭКРОС XRD-9530 максимальный размер анализируемых образцов не превышает 20 мм по длине, ширине и высоте или диаметром до 40 мм, образцы устанавливаются рабочей поверхностью вверх. Для модификации ЭКРОС XRD-953OM максимальный диаметр образцов составляет 100 мм, высотой до 200 мм и анализируемая поверхность обращена вниз. Управление дифрактометрами, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера.
Заводской номер в формате буквенно- цифрого обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом цифровой печати на идентификационную табличку, расположенную на корпусе дифрактометра. Пломбирование дифрактометров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на корпус дифрактометра не предусмотрено. Общий вид дифрактометров приведен на рисунке 1. Вид идентификационной таблички приведен на рисунке 2.

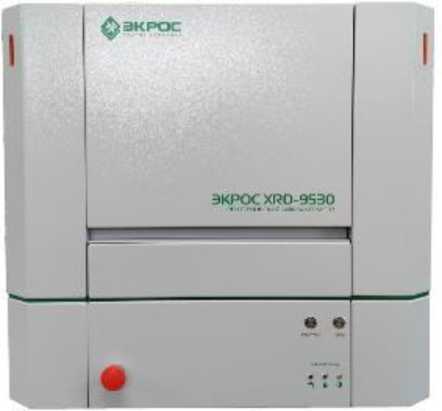

Рисунок 1 - Общий вид дифрактометров рентгеновских настольных ЭКРОС XRD-9530

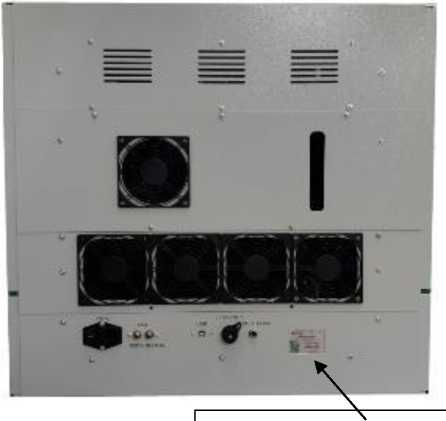

Место нанесения заводского номера
ЭКРОС XRD-9530
ДИФРАКТОМЕТР РЕНТГЕНОВСКИЙ НАСТОЛЬНЫЙ
Зав. №: 9K53DOU1
-220В; 50Гц; 1200ВА БКРЕ.415П2.0307У __________202-Г.
Рисунок 2 - Вид идентификационной таблички
Программное обеспечение
Дифрактометры имеют в своем составе программное обеспечение (ПО), предустановленное на персональный компьютер оператора, работающее в среде операционной системы Windows, разработанное для выполнения определённых измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
ПО является специализированным для дифрактометров и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от дифрактометров.
Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MEAS9500 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.5 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики дифрактометров
|
Наименование характеристики |
Значение | |
|
ЭКРОС XRD- 9530 |
ЭКРОС XRD-9530М | |
|
Диапазон измерений углов дифракции 29: - при комплектации газонаполненным координатночувствительным детектором - при комплектации полупроводниковым координатночувствительным детектором |
от 0° до 152° от 0° до 157° |
от 15° до 152° от 15° до 157° |
|
Среднеквадратическое отклонение (СКО) при измерении угловых положений дифракционных максимумов 29: - при комплектации газонаполненным координатночувствительным детектором, не более - при комплектации полупроводниковым координатночувствительным детектором, не более |
0,02° 0,002° | |
|
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов 29: - при комплектации газонаполненным координатночувствительным детектором - при комплектации полупроводниковым координатночувствительным детектором |
±0,05° ±0,02° | |
Таблица 3 - Технические характеристики дифрактометров
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Источник рентгеновского излучения: - мощность рентгеновской трубки, Вт, не менее - материалы анода рентгеновской трубки - напряжение на аноде рентгеновской трубки, кВ, не более |
600 Co / Cu/ Cr 30 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
730 680 650 |
|
Масса, кг, не более |
85 |
|
Потребляемая мощность, кВт, не более |
1,2 |
|
Электрическое питание осуществляется от сети переменного тока: - диапазон напряжения, В - частота, Гц |
от 198 до 242 от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре +25 °C, %, не более |
от +15 до +25 80 |
Знак утверждения типа
наносят методом печати на металлизированную идентификационную табличку, расположенную на задней панели основания дифрактометра, и на титульный лист руководства по эксплуатации.
Комплектность
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дифрактометры рентгеновские настольные |
ЭКРОС XRD-9530 (ЭКРОС XRD-9530M) |
1 шт. |
|
Газовый пост* |
- |
1 экз. |
|
Комплект ЗИП |
БКРЕ.415112.030 ЗИ |
1 экз. |
|
Руководство по эксплуатации |
БКРЕ.415112.030 РЭ |
1 экз. |
|
Руководство пользователя |
БКРЕ.415112.030 РП |
1 экз. |
|
Паспорт |
БКРЕ.415112.030 ПС |
1 экз. |
|
*Примечания - при комплектации газонаполненным координатно-чувствительным детектором. | ||
Сведения о методах измерений
приведены в разделе 6.1 «Программный модуль MEAS9500» руководства пользователя
БКРЕ.415112.030 РП.
Нормативные документы
БКРЕ.415112.030 ТУ «Дифрактометр настольный рентгеновский ЭКРОС XRD.
Технические условия».
