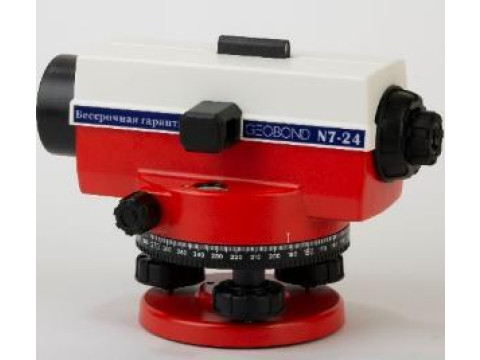

Нивелиры оптико-механические с компенсатором Geobond
| Номер в ГРСИ РФ: | 99699-26 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "Geoquick (Wuxi) International Trade Co., Ltd.", Китай |
Нивелиры оптико-механические с компенсатором Geobond (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99699-26 | |||||||||
| Действует | по 22.10.2031 | |||||||||
| Наименование | Нивелиры оптико-механические с компенсатором | |||||||||
| Модель | Geobond | |||||||||
| Модификации |
N7-24 N7-26 N7-32 N7-36 N8-26 N8-32 |
|||||||||
| Приказы |
№2158 от
22.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c231295f-5cfc-d486-1c7b-d821a0c5db68 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Geoquick (Wuxi) International Trade Co., Ltd, КИТАЙ, Unit 617, Jin Yuan Building, No.2-2 Xiang Jiang Road, New district, Wuxi city, Jiangsu province, 214028
Поверка
| Методика поверки / информация о поверке |
МП-970-2025 ГСИ. Нивелиры оптико-механические с компенсатором Geobond. Методика поверки
(с 22.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99699-26: Описание типа
2026-99699-26.pdf
|
Скачать | 142.4 КБ | |
|
99699-26: Методика поверки
МП-970-2025
2026-mp99699-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Нивелиры оптико-механические с компенсатором Geobond (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Описание
Принцип действия нивелиров о основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового компенсатора. Принцип измерений превышений состоит в суммировании разностей отсчетов (проекций визирной оси на нивелирные рейки) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии, образующей нивелирный ход.
Конструктивно нивелиры выполнены в едином блоке. Основными компонентами нивелира являются оптическая часть и несъемная подставка (трегер) с тремя подъемными винтами. В основании подставки располагается отверстие с резьбой для крепления на штатив. Оптическая часть нивелиров состоит из объектива, окуляра, зрительной трубы с прямым изображением и с фокусирующим кольцом, винта окуляра и компенсатора.
Приведение нивелиров в рабочее положение осуществляется по круглому установочному уровню с помощью подъемных винтов. Наведение в горизонтальной плоскости на рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства. Взятие отсчета по рейке выполняется визуально.
К данному типу средств измерений относятся нивелиры, изготавливаемые в следующих модификациях: N7-24, N7-26, N7-32, N7-36, N8-26, N8-32, отличающиеся внешним видом, значениями метрологических и некоторых технических характеристик. Нивелиры имеют в конструкции компенсатор с воздушным (модификации N7-24, N7-26, N7-32, N7-36) или с магнитным (модификации N8-26, N8-32) демпфером.
Заводской номер нивелиров в виде цифрового или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на корпусе нивелира.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование крепёжных винтов корпуса нивелиров не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид приборов приведён на рисунке 1.
Место нанесения
а)
маркировочной наклейки с заводским
номером средства измерений
б)
N8-3
в) г)

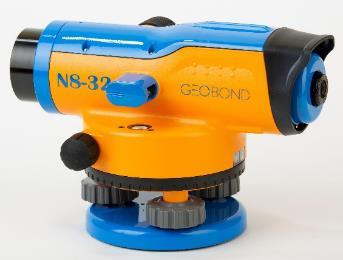

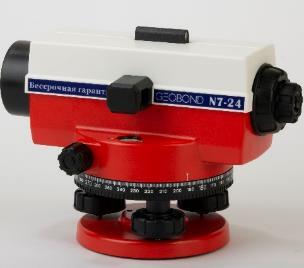

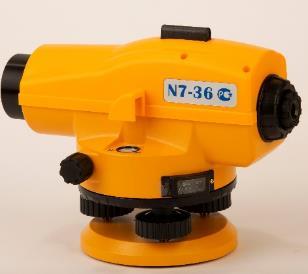

Рисунок 1 - Нивелиры электронные Geobond, общий вид модификаций: а) N7-24; б) N7-26, N7-32; в) N7-36; г) N8-26, N8-32
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификации | |||||
|
N7-24 |
N7-26 |
N7-32 |
N7-36 |
N8-26 |
N8-32 | |
|
Угол i нивелира (угол между визирной осью зрительной трубы и горизонтальной плоскостью), не более |
10'' | |||||
|
Допускаемое среднее квадратическое отклонение измерений превышений на 1 км двойного хода, мм, не более |
2,0 |
1,5 |
1,0 |
0,7 |
1,5 |
1,0 |
|
Диапазон работы компенсатора, не менее |
±15' | |||||
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,3'' | |||||
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение характеристики для модели | |||||
|
N7-24 |
N7-26 |
N7-32 |
N7-36 |
N8-26 |
N8-32 | |
|
Увеличение зрительной трубы, крат, не менее |
24 |
26 |
32 |
36 |
26 |
32 |
|
Угол поля зрения зрительной трубы, не менее |
1°20' | |||||
|
Коэффициент нитяного дальномера |
100±1 | |||||
|
Наименьшее расстояние визирования, м, не более |
0,6 |
0,3 | ||||
|
Цена деления круглого установочного уровня |
8'/2 мм | |||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
203 145 135 |
230 170 135 |
220 140 165 |
215 140 135 | ||
|
Масса, кг, не более |
1,4 |
1,7 |
1,55 |
1,7 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +45 80 | |||||
Таблица 3 - Показатели надежности
|
Наименование |
Значение |
|
Средняя наработка на отказ, часы |
5000 |
|
Срок службы, лет |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелира.
Комплектность
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Нивелир оптико-механические с компенсатором Geobond |
_ |
1 шт. |
|
Набор инструментов для юстировки |
_ |
1 шт. |
|
Нитяной отвес |
_ |
1 шт. |
|
Транспортировочный футляр |
_ |
1 шт. |
|
Руководство по эксплуатации на русском языке |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе III «Работа с инструментом» документа «Нивелиры оптико-механические с компенсатором Geobond модификаций N7-24, N7-26, N7-32, N7-36. Руководство по эксплуатации» и разделе IV документа «Нивелиры оптико-механические с компенсатором Geobond модификаций N8-26, N8-32. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Стандарт предприятия Geoquick (Wuxi) International Trade Co., Ltd, Китай.
