Спектрометры энергий бета-излучения сцинтилляционные «БЕТА-1С», «БЕТА-1С-150» (далее - спектрометры) предназначены для измерений удельной активности бета-излучающих радионуклидов в пробах окружающей среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 15292-09 |
| Наименование | Спектрометры энергий бета-излучения сцинтилляционные |
| Модель | "БЕТА-1С", "БЕТА-1С-150" |
| Идентификатор записи ФИФ ОЕИ | 6ee695df-3fd3-15b0-f469-8c04b386dc36 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 6240-002-23521658-96 (ДЦКИ.412131.002 ТУ) |
| Класс СИ | 38.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 04.06.2014 продлен срок свидетельстваВзамен № 15292-96 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 04.06.2019 |
| Номер сертификата | 35126 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 788 п. 01 от 04.06.201404д от 30.04.09 п.152 |
Производитель / Заявитель
АО «НПЦ «АСПЕКТ», РОССИЯ, 141980, Московская обл., г.о. Дубна, г. Дубна, ул. Сахарова А.Д., д. 8
Россия
141980, Московская обл., ул.Жолио-Кюри (ул.Векслера), 6, тел./факс (49621) 6-51-08 Тел. 8-49621 6-52-72
Поверка
| Методика поверки / информация о поверке | разделы 5 ДЦКИ.412131.002 РЭ ("БЕТА-1С") и ДЦКИ. 412131.016 РЭ("БЕТА-1С-150") |
| Межповерочный интервал / Периодичность поверки | 12 (мес.) |
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 155 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 01.02.2026 |
Поверители
Скачать
|
15292-09: Описание типа
2023-15292-09.pdf
|
Скачать | 280.1 КБ | |
|
15292-09: Описание типа
2023-15292-09-1.pdf
|
Скачать | 280.1 КБ | |
|
15292-09: Описание типа
2025-15292-09.pdf
|
Скачать | 285.3 КБ | |
|
15292-09: Методика поверки
ДЦКИ.412131.002 РЭ
2025-mp15292-09.pdf
|
Скачать | 1.7 MБ | |
|
15292-09: Методика поверки
ДЦКИ. 412131.016 РЭ
2025-mp15292-09-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Спектрометры энергий бета-излучения сцинтилляционные «БЕТА-1С», «БЕТА-1С-150» (далее - спектрометры) предназначены для измерений удельной активности бета-излучающих радионуклидов в пробах окружающей среды.
Описание
Принцип действия спектрометров основан на преобразовании энергии бета-частиц в чувствительном объеме сцинтилляционного детектора (на основе пластического сцинтиллятора) в электрические импульсы пропорциональной амплитуды с последующей их регистрацией многоканальным амплитудным анализатором и обработкой полученного спектра с помощью программного обеспечения.

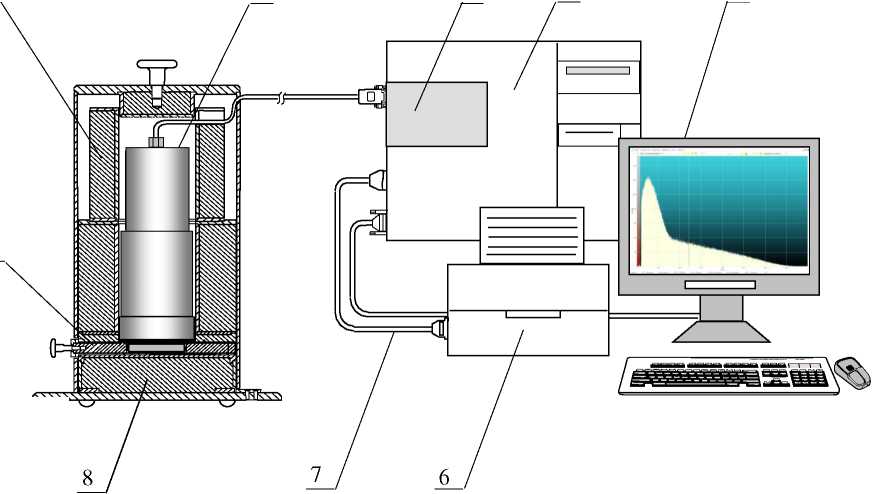

Спектрометры состоят из устройства детектирования, свинцовой защиты для повышения чувствительности за счет снижения уровня внешнего гамма-фона, компьютера с программным обеспечением.
Спектрометры выпускаются в двух модификациях: «БЕТА-1С» и «БЕТА-1С-150». Модификации спектрометров отличаются устройством детектирования бета-излучения: УДС-Б-USB для «БЕТА-1С» и УДС-Б-150-USB для «БЕТА-1С-150».
Серийный номер, однозначно идентифицирующий каждый экземпляр спектрометра, в формате цифрового обозначения, состоящего из четырех арабских цифр, обозначающих порядковый номер средства измерений, и указываемых через дефис двух арабских цифр, обозначающих две последние цифры года изготовления средства измерений, наносится типографским способом на маркировочные таблички, закрепленные на корпусе компьютера и корпусе экрана-защиты.
Пломбирование осуществляется методом наклеивания гарантийного стикера на устройство детектирования.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров с указанием мест нанесения серийного номера и знака утверждения типа приведен на рисунках 1 и 2.
Общий вид устройств детектирования УДС-Б-USB и УДС-Б-150-USB с указанием мест пломбировки приведен на рисунках 3 и 4.
Места нанесения серийного номера и знака утверждения типа

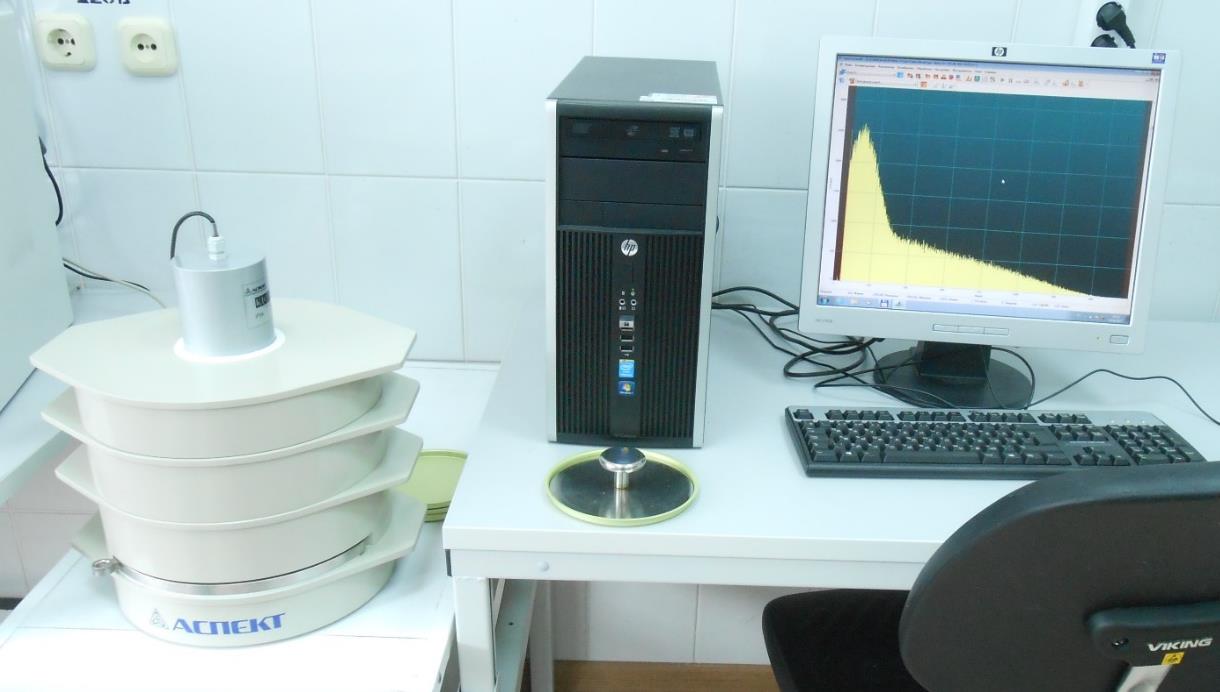

Рисунок 1 - Общий вид спектрометра энергий бета-излучения сцинтилляционного «БЕТА-1С» с указанием мест нанесения серийного номера и знака утверждения типа
Места нанесения серийного номера и знака утверждения типа

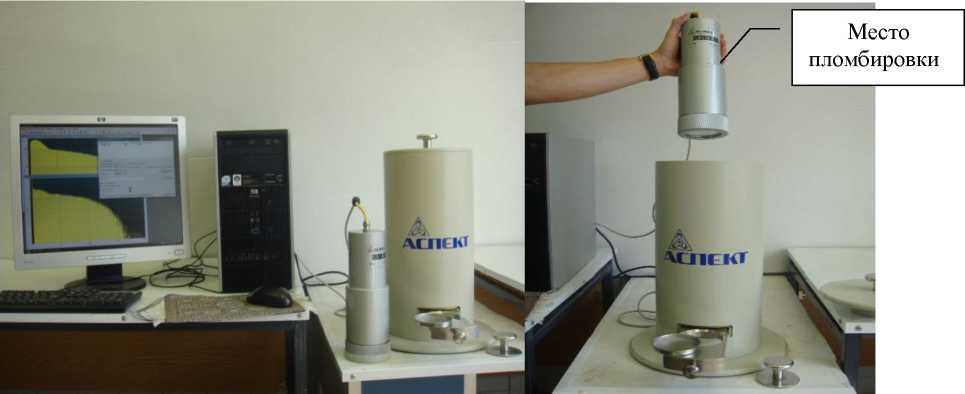

Рисунок 2 - Общий вид спектрометра энергий бета-излучения сцинтилляционного «БЕТА-1С-150» с указанием мест нанесения серийного номера и знака утверждения типа

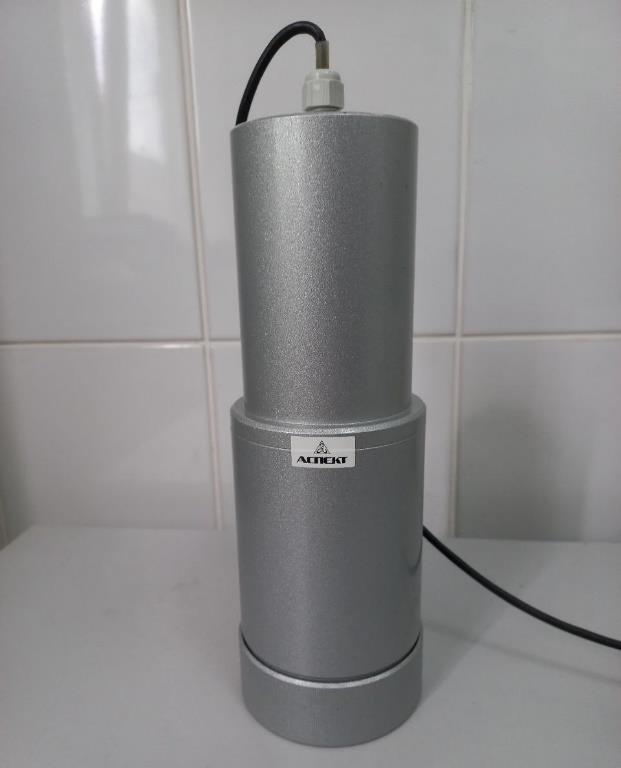

Место пломбировки

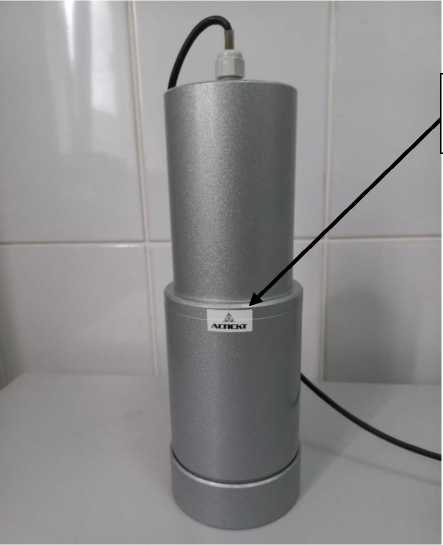

Рисунок 3 - Устройство детектирования УДС-Б-USB из состава спектрометра «БЕТА-1С» с указанием места пломбировки
Место пломбировки

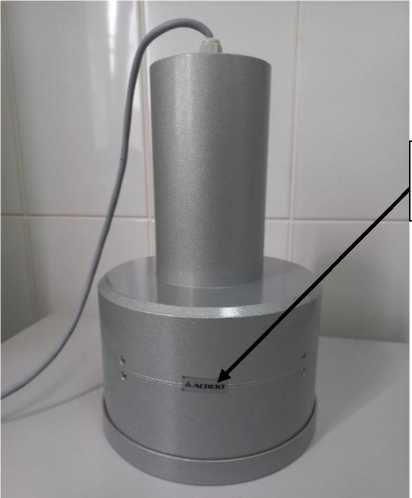

Рисунок 4 - Устройство детектирования УДС-Б-150-USB
из состава спектрометра «БЕТА-1С-150» с указанием места пломбировки
Программное обеспечение
Программное обеспечение (далее - ПО) спектрометра является внешним. ПО установлено на жестком диске компьютера с настройками под конкретную конфигурацию спектрометра.
ПО позволяет организовать управление процессами накопления, отображения, обработки информации и вывода результатов обработки на внешние устройства компьютера. ПО включает в себя процедуры для проведения калибровок по энергии и чувствительности (эффективности) регистрации, возможность учёта вклада гамма-излучающих радионуклидов, полученных при анализе счетных образцов на гамма-спектрометре.
В соответствии с Р 50.2.077-2014 уровень защиты ПО спектрометра от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО спектрометра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpectraLineBG |
|
Номер версии (идентификационный номер) ПО |
1.5.3068 |
|
Цифровой идентификатор ПО (по методу CRC32) |
69ef4102 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых энергий бета-излучения, кэВ |
от 200 до 3000 |
|
Диапазон измерений удельной активности, Бк/кг, не более1) для «БЕТА-1С» для радионуклида 90Sr: - без учета результата по гамма-тракту - с учетом результата по гамма-тракту для «БЕТА-1С-150» для радионуклида 90Sr: - без учета результата по гамма-тракту - с учетом результата по гамма-тракту |
от 30 до 1 • 105 от 17 до 1^105 от 12 до 1 • 105 от 7 до 1-105 |
|
Пределы допускаемой относительной погрешности измерений удельной активности радионуклида 90Sr, %2) |
от ±10 до ±50 |
|
Относительное энергетическое разрешение спектрометров по пику конверсионных электронов с энергией 624 кэВ (137Cs), %, не более: для «БЕТА-1С» для «БЕТА-1С-150» |
15 20 |
|
Примечания: 1) Нижние границы диапазонов измерений удельной активности определены как минимально измеряемая активность (МИА) для времени измерения 2 ч и погрешности ±50 %. 2) Нижний предел допускаемой относительной погрешности измерений ±10 %, обеспечивается при градуировке образцовыми источниками, аттестованными с погрешностью не выше ±5 %. При использовании источников меньшей точности нижний предел погрешности возрастает. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная входная статистическая загрузка, с-1, не менее |
5-104 |
|
Время установления рабочего режима, мин, не более |
45 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Временная нестабильность за время непрерывной работы, %, не более |
±1 |
|
Число каналов анализатора |
1024 |
|
Емкость канала, не менее |
224-1 |
|
Параметры электрического питания: - переменное напряжение, В - частота переменного напряжения, Г ц |
от 187 до 242 от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
250 |
|
Условия эксплуатации по ГОСТ Р 52931-2008 |
группа исполнения В1 |
Габаритные размеры и масса составных частей спектрометра приведены в таблице 4.
Таблица 4 - Габаритные размеры и масса составных частей спектрометра
|
Наименование |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
Экран-защита для «БЕТА-1С» «Экран-1СБ» - длина - ширина - высота |
320 320 468 |
96 |
|
Экран-защита для «БЕТА-1С-150» «Экран-1СБ-150» - длина - ширина - высота |
364 300 269 |
140 |
|
Устройство детектирования УДС-Б-USB - диаметр - длина |
91 282 |
1,3 |
|
Устройство детектирования УДС-Б-150-USB - диаметр - длина |
185 305 |
3,8 |
|
Компьютер типа IBM PC - длина - ширина - высота |
400 400 600 |
20 |
|
Принтер - длина - ширина - высота |
400 400 200 |
10 |
|
Примечание - Масса и габаритные размеры компьютера, принтера, указаны ориентировочно и могут отличаться в зависимости от конкретной модели, выбранной заказчиком. Модель этих устройств определяется заказчиком на этапе оформления договора (контракта) на поставку спектрометра. | ||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
Знак утверждения типа
наносится типографским способом на маркировочные таблички, закрепленные на корпусе компьютера и корпусе экрана-защиты, и на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки спектрометра входят изделия и эксплуатационная документация, указанные в таблице 6.
Таблица 6 - Комплектность спектрометра
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Спектрометр энергий бета-излучения сцинтилляционный «БЕТА-1С» в составе: |
ДЦКИ.412131.002 |
1 |
- |
|
Экран-защита «Экран-1СБ» с комплектом монтажных частей и принадлежностей |
ДЦКИ.305179.047 |
1 |
- |
|
Устройство детектирования бета-излучения сцинтилляционное УДС-Б-USB |
ДЦКИ.418223.066 |
1 |
- |
|
Точечный источник бета-излучения (в геометрии ОСГИ) на основе радионуклидов (90Sr + 90Y) |
- |
1 |
- |
|
Твердотельная мера активности радионуклида 90Sr, выполнена в штатной кювете (чашке) спектрометра |
- |
1 |
- |
|
Компьютер |
- |
1 |
1 |
|
Принтер |
- |
1 |
1 |
|
Программное обеспечение SpectraLineBG |
- |
1 |
2 |
|
Ведомость эксплуатационных документов |
ДЦКИ.412131.002ВЭ |
1 |
- |
|
Комплект эксплуатационных документов согласно ведомости ДЦКИ.412131.002ВЭ |
- |
1 |
- |
|
Упаковка |
- |
1 |
- |
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Спектрометр энергий бета-излучения сцинтилляционный «БЕТА- 1С-150» в составе: |
ДЦКИ.412131.016 |
1 |
- |
|
Экран-защита «Экран-1СБ-150» с комплектом монтажных частей и принадлежностей |
ДЦКИ.305179.021 |
1 |
- |
|
Устройство детектирования бета-излучения сцинтилляционное УДС-Б-150-USB |
ДЦКИ.418223.086 |
1 |
- |
|
Точечный источник бета-излучения (в геометрии ОСГИ) на основе радионуклидов (90Sr + 90Y) |
- |
1 |
- |
|
Твердотельная мера активности радионуклида 90Sr, выполнена в штатной кювете (чашке) спектрометра |
- |
1 |
- |
|
Компьютер |
- |
1 |
1 |
|
Принтер |
- |
1 |
1 |
|
Программное обеспечение SpectraLineBG |
- |
1 |
2 |
|
Ведомость эксплуатационных документов |
ДЦКИ.412131.016ВЭ |
1 |
- |
|
Комплект эксплуатационных документов согласно ведомости ДЦКИ.412131.016ВЭ |
- |
1 |
- |
|
Упаковка |
- |
1 |
- |
|
Примечания: 1) Согласуется при заказе. 2) Программное обеспечение поставляется: - в установленном виде на рабочий компьютер с настройками под конкретную конфигурацию спектрометра; - в виде инсталляционных пакетов программ на электронном носителе (CD-диске или USB-флэш-накопителе). | |||
Сведения о методах измерений
- разделе 3 «Использование спектрометра» документов ДЦКИ.412131.002РЭ «Спектрометр энергий бета-излучения сцинтилляционный «БЕТА-1С». Руководство по эксплуатации» и ДЦКИ.412131.016РЭ «Спектрометр энергий бета-излучения сцинтилляционный «БЕТА-1С-150». Руководство по эксплуатации»;
- документе «Активность радионуклидов в счетных образцах. Методика измерений на бета-спектрометрах с использованием программного обеспечения «SpectraLine», аттестованным ФГУП «ВНИИФТРИ», свидетельство об аттестации методики (метода) измерений № 42152.4Б206/01.00294-2010, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.40.2014.18317.
Нормативные документы
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
ДЦКИ.412131.002ТУ «Спектрометры энергий бета-излучения сцинтилляционные «БЕТА-1С», «БЕТА-1С-150». Технические условия»
