Анализаторы рентгенофлуоресцентные энергодисперсионные Призма (Призма-ЭКО, АДК Призма)
| Номер в ГРСИ РФ: | 20864-06 |
|---|---|
| Производитель / заявитель: | ЗАО "Южполиметалл-Холдинг" (ЮПХ), г.Москва |
Анализаторы рентгенофлуоресцентные энергодисперсионные «Призма» («Призма-ЭКО», «АДК Призма») (далее - анализатор) предназначены для определения элементного состава и для измерения массовой доли химических элементов в маслах, смазках и рабочих жидкостях, металлической стружке «АДК Призма», в питьевых, природных и сточных водах, в почвенных вытяжках и газообразных средах «Призма-ЭКО» после соответствующей пробоподготовки (осаждение на фильтрах).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 20864-06 |
| Действует | по 30.05.2026 |
| Наименование | Анализаторы рентгенофлуоресцентные энергодисперсионные |
| Модель | Призма (Призма-ЭКО, АДК Призма) |
| Приказы |
№172 от
02.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c402368e-5dc0-5520-60b8-5c75fc3344a5 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 6943-001-29095820-97 |
| Класс СИ | 31.01 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | Взамен № 20864-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2011 |
| Номер сертификата | 24087 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 07 от 11.05.06 п.179 |
Производитель / Заявитель
ООО «ЮПХ», РОССИЯ, 117638, г. Москва, Варшавское ш., д. 56, стр. 2, эт. 4, помещ. 4
Россия
113638, Варшавское шоссе, 56. Тел./факс (495) 113-1177, E-mail: analizator@list.ru
Поверка
| Методика поверки / информация о поверке | ЛПКН 01.00.00.000 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 291 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
20864-06: Описание типа
2016-20864-06-1.pdf
Файл устарел
|
Скачать | 151.7 КБ | |
|
20864-06: Методика поверки
2021-mp20864-06.pdf
Файл устарел
|
Скачать | 198.3 КБ | |
|
20864-06: Описание типа
2016-20864-06.pdf
|
Скачать | 151.7 КБ | |
|
20864-06: Описание типа
2026-20864-06.pdf
|
Скачать | 265.4 КБ | |
|
20864-06: Методика поверки
2021-mp20864-06-1.pdf
|
Скачать | 198.3 КБ |
Описание типа
Назначение
Анализаторы рентгенофлуоресцентные энергодисперсионные «Призма» («Призма-ЭКО», «АДК Призма») (далее - анализатор) предназначены для определения элементного состава и для измерения массовой доли химических элементов в маслах, смазках и рабочих жидкостях, металлической стружке «АДК Призма», в питьевых, природных и сточных водах, в почвенных вытяжках и газообразных средах «Призма-ЭКО» после соответствующей пробоподготовки (осаждение на фильтрах).
Описание
Принцип действия анализатора основан на измерении спектра вторичного рентгеновского излучения.
Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка.
Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в пробе и используется метод фундаментальных параметров.
Анализатор изготавливается в двух исполнениях:
- стационарный вариант;
- переносной вариант.
Анализатор конструктивно состоит из спектрометра и датчика.
В состав спектрометра входит блок обработки, накопления и отображения информации, включающий ПЭВМ типа «Notebook» с адаптером сетевого питания, зарядно-сетевым блоком и блоком аккумуляторных батарей для переносного варианта или настольную ПЭВМ для стационарного варианта со специальным программным обеспечением, продублированном на компакт-диск и/или флэш-накопитель, входящий в комплект поставки.
В состав датчика входит кремниевый PIN-детектор и малогабаритный источник рентгеновского излучения с напряжением на аноде 38 кВ.
Электрическая связь между датчиком и спектрометром осуществляется с помощью соединительных кабелей.
Анализаторы «Призма-ЭКО», «АДК Призма» различаются рабочими программами.
Анализатор «Призма-ЭКО», применяется для решения задач в области экологии, а «АДК Призма» для задач трибодиагностики (анализ состава частиц износа в рабочих маслах двигателей).
Внешний вид анализатора «Призма» представлен на рисунках 1 и 2.

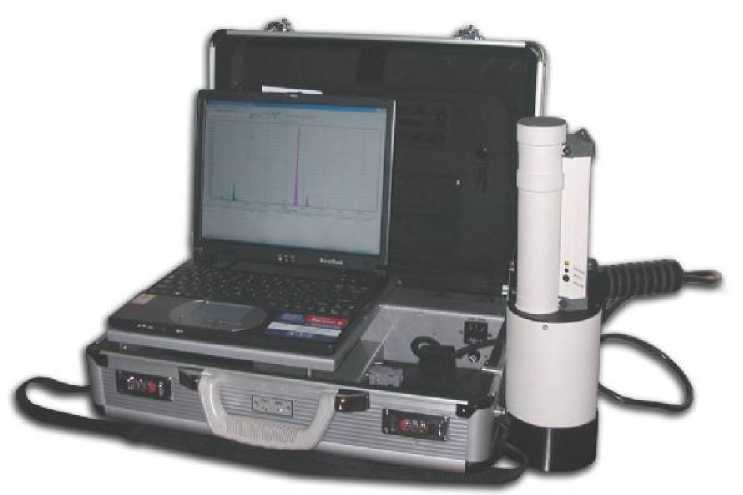

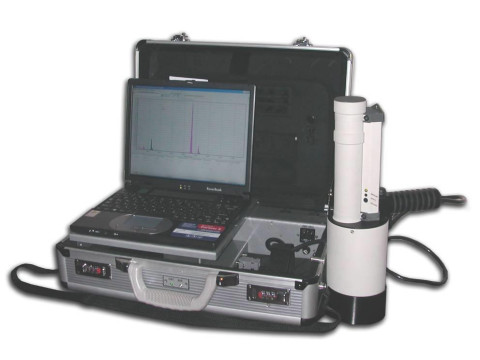

Рисунок 1 - Внешний вид анализатора «Призма» в переносном варианте исполнения

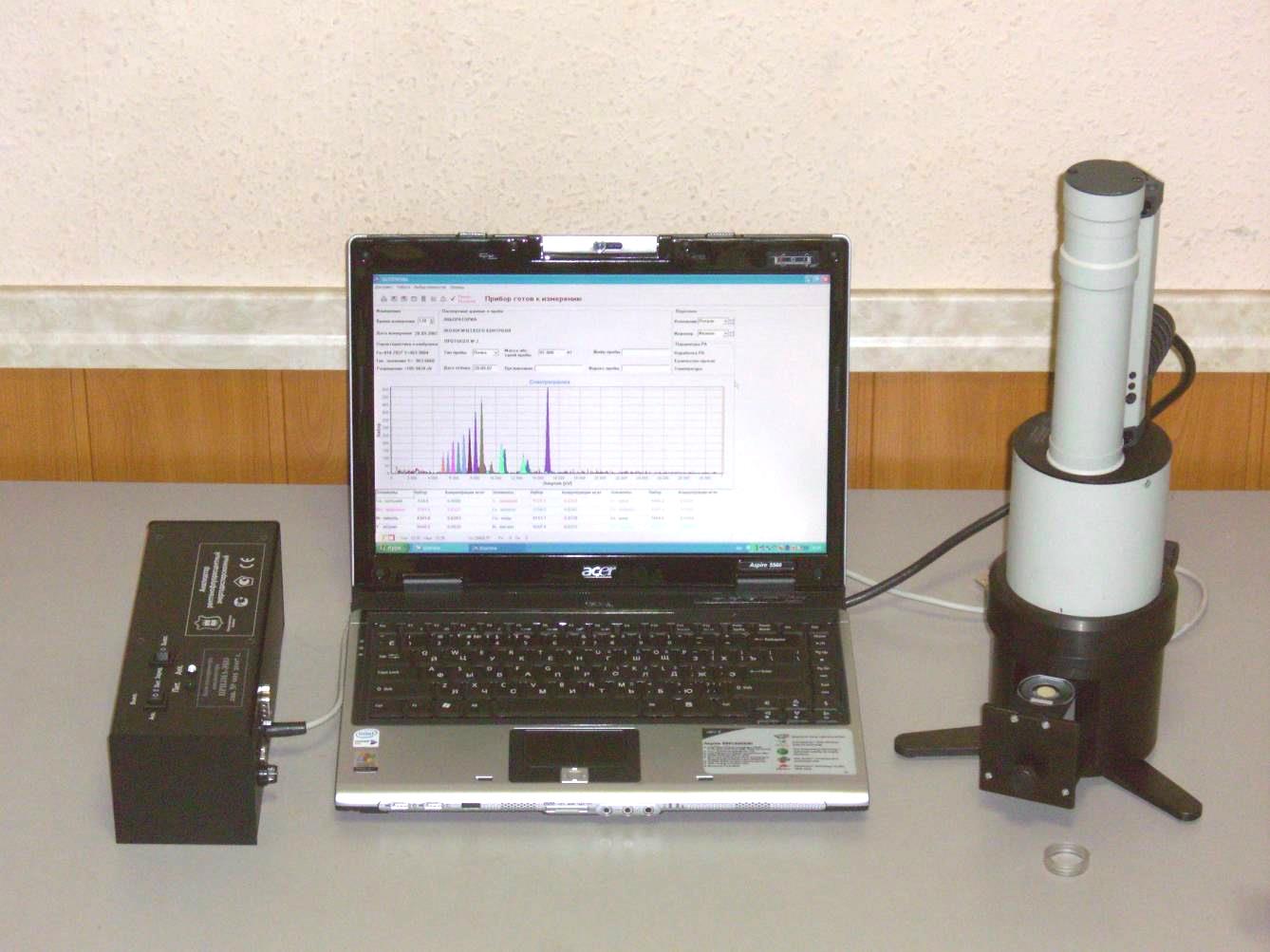

Рисунок 2 - Внешний вид анализатора «Призма» в стационарном варианте исполнения
Программное обеспечение
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Программное обеспечение осуществляет обработку сигналов с детектора и производит расчет измеряемых величин с учетом массы образца, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Призма» |
|
Номер версии (идентификационный номер) ПО | |
|
Цифровой идентификатор ПО | |
|
Другие идентификационные данные |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество одновременно определяемых элементов от Ca до Am |
74 |
|
Диапазон измерения концентрации элементов, осажденных на фильтрах, % масс. доли |
(0,1 ... 250,0) х 10-4 |
|
Пределы относительной погрешности измерений концентрации, %, в диапазоне: (свыше 0,1 ... 0,3 вкл.) 10-4 % масс. доли (свыше 0,3 ... 1,0 вкл.) 10-4 % масс. доли (свыше 1,0 ... 5,0 вкл.) 10-4 % масс. доли (свыше 5,0 ... 250,0 вкл.) 10-4 % масс. доли |
±20,0 ±15,0 ±10,0 ±5,0 |
|
Диапазон измерений концентрации элементов в стружке, % масс. доли |
1,0 ... 100,0 |
|
Пределы относительной погрешности измерений концентрации, %, в диапазоне: (свыше 1,0 ... 5,0 вкл.) 10-4 % масс. доли (свыше 5,0 ... 10,0 вкл.) 10-4 % масс. доли (свыше 10,0 ... 20,0 вкл.) 10-4 % масс. доли (свыше 20,0 ... 50,0 вкл.) 10-4 % масс. доли (свыше 50,0 ... 100,0 вкл.) 10-4 % масс. доли |
±25,0 ±20,0 ±10,0 ±5,0 3,0 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время измерения, с |
30 ... 120 |
|
Работа в автономном режиме, ч, не менее |
2 |
|
Мощность эквивалентной дозы излучения в условиях нормальной эксплуатации в любой доступной точке, мкЗв/ч, не более: - на поверхности; - на расстоянии 0,1 м от поверхности датчика; - на расстоянии 1 м от поверхности датчика; |
10,0 1,0 фон местности |
|
Потребляемая мощность, не более, Вт |
60 |
|
Напряжение питающей сети, В |
220 (+ 22 - зз ) |
|
Частота питающей сети, Гц |
50+1 |
|
Напряжение блока аккумуляторных батарей постоянного тока,В |
12 |
|
Габаритные размеры, мм, не более: - датчика - спектрометра |
350 х 100 х150 480 х 360 х 170 |
|
Масса, кг, не более - датчика - спектрометра |
3 10 |
|
Диапазон рабочих температур, °С |
от минус 20 до плюс 40 |
|
Относительная влажность воздуха при температуре 30 °C, % |
до 90 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на этикетку типографским способом, этикетка прикрепляется на спектрометр на каждый экземпляр анализатора, а также наносится на титульный лист формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность поставки
|
Наименование |
Количество, шт. |
|
Анализатор рентгенофлуоресцентный энергодисперсионный «Призма» («Призма-ЭКО», «АДК Призма») |
1 |
|
Компакт-диск и/или флэш-накопитель |
1 |
|
Комплект эксплуатационной документации в соответствии с ЛПКН 01.00.00.000 ЭД |
1 |
|
Методика поверки ЛПКН 01.00.00.000 МП |
1 |
Сведения о методах измерений
ФР.1.31.2006.03107. ГСИ. «Массовая доля металлов (продуктов изнашивания) в рабочих маслах при диагностировании технического состояния авиационных газотурбинных двигателей. Методика выполнения измерений рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном «АДК Призма»
ФР.1.31.2009.05410. Методика количественного химического анализа. Определение концентраций кислоторастворимых, водорастворимых и подвижных форм металлов (хрома, ртути, марганца, кобальта, никеля, меди, свинца, цинка) в пробах почвы рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА-ЭКО
ФР.1.31.2009.05409. Методика количественного химического анализа. Определение концентраций ионов хрома, железа, висмута, марганца, кобальта, никеля, меди, свинца, цинка и ртути в водных средах рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА-ЭКО
ФР.1.31.2010.06903. Методика количественного химического анализа. Определение загрязняющих элементов в воздухе рабочей зоны и в газопылевых потоках рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА-ЭКО
Нормативные документы
МИ 2639-2001 «Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах»
Технические условия ТУ 6943-001-29095820-97
