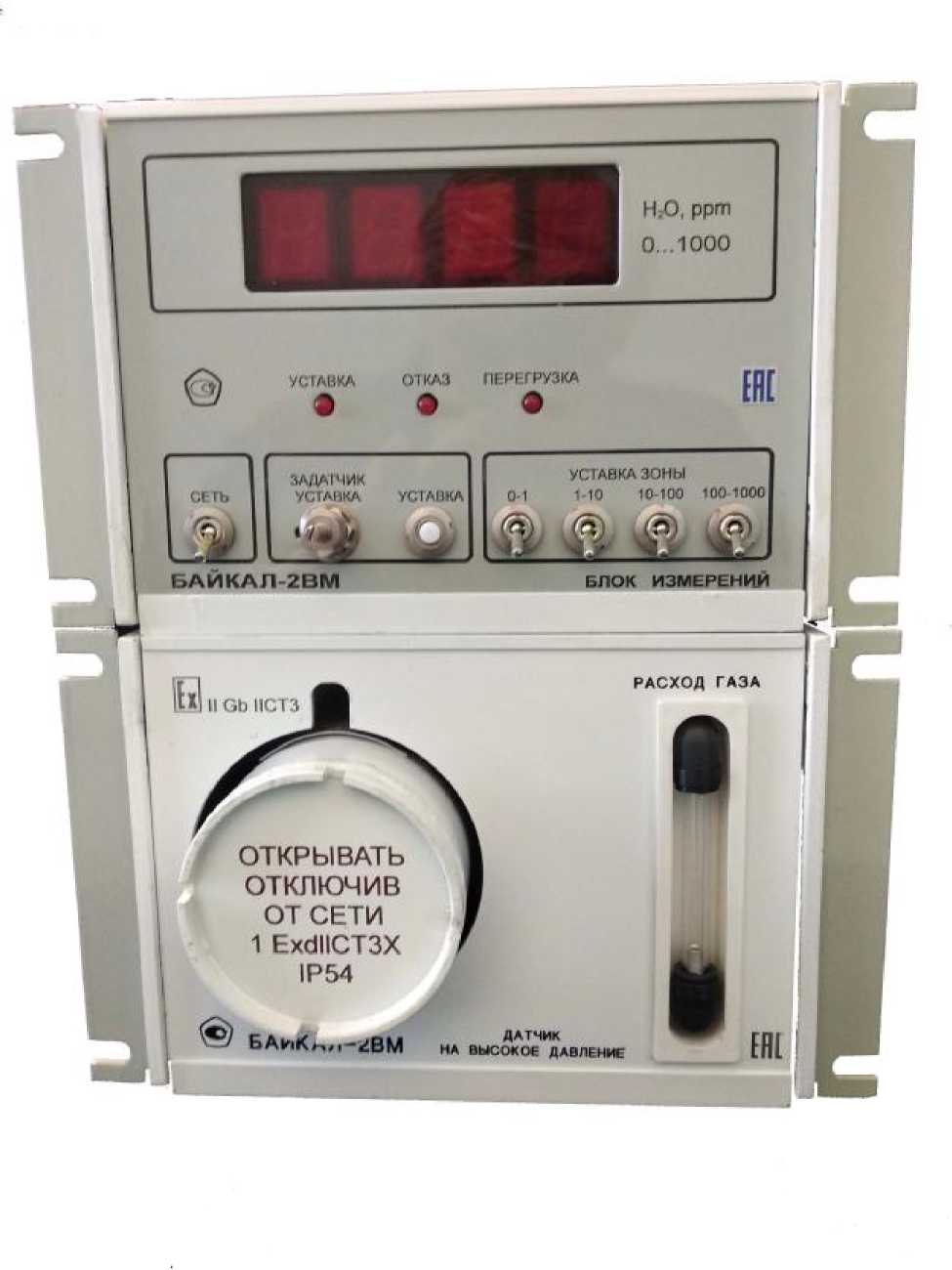

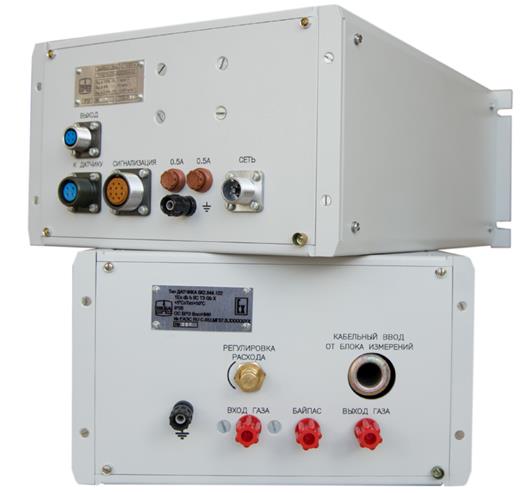

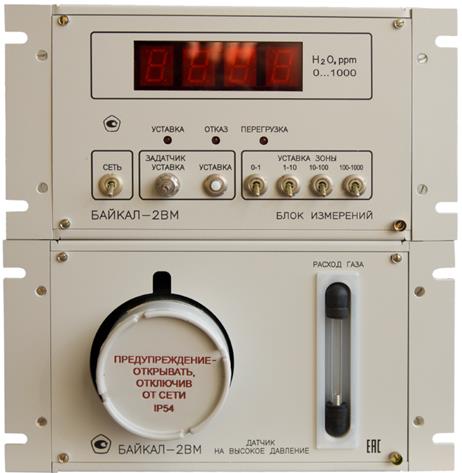

Гигрометры кулонометрические БАЙКАЛ-2ВМ

Наименование характеристики

Значение

Диапазоны измерений объемной доли влаги, млн-1

от 0 до 1

от 1 до 10

от 10 до 100 от 100 до 1000

Унифицированные выходные сигналы для каждого диапазона измерений, мА

от 0 до 5

или от 4 до 20

Пределы допускаемой основной приведенной (к верхним пределам диапазонов измерений) погрешности бор по цифровому табло и выходному унифицированному сигналу, % от 0 до 1 от 1 до 10 от 10 до 100 от 100 до 1000

±10

±4 ±2,5 ±2,5

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением атмосферного давления, от давления при котором проведена настройка расхода газа, на каждые 3,3 кПа (25 мм рт.ст.) в диапазоне от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.), %

±2,0

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением входного давления анализируемого газа от давления настройки на каждые 30 % в пределах рабочих условий применения, %

±2,0

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С от +15 до +25 °С в пределах рабочих условий применения, %

±2,0

Пределы допускаемого изменения погрешности гигрометра за 30 суток непрерывной работы (стабильность гигрометра) на одном и том же анализируемом газе, %

0,55ор

Время установления показаний гигрометра при нормальных условиях применения мин., не более, для диапазонов измерений млн-1

от 0 до 1

90

от 1 до 10

15

от 10 до 100, от 100 до 1000

6

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

50±1

Потребляемая мощность, Вт, не более

27

Габаритные размеры гигрометра, (высотахширинахдлина), мм, не более:

- датчика:

145х240х355

- блока измерений:

145x240x320

- побудителя расхода газа:

170x230x130

Массы составных частей гигрометра, кг, не более:

- датчика

6

- блока измерений

4

- побудителя расхода газа

4

Условия эксплуатации:

- температура анализируемого газа и окружающего воздуха, °С

от +5 до + 50

- относительная влажность окружающего воздуха при температуре

+35 °С и более низких температурах без конденсации влаги, %

до 80

- атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7 (от 630 до 800)

Средний срок службы, лет, не менее

8

Средняя наработка на отказ, ч, не менее

20000

Наименование характеристики

Значение

Маркировка взрывозащиты оболочки

1Ех db h ПС ТЗ Gb Х

Электрические параметры сети, подаваемой в оболочку

соответствуют системе безопасного сверхнизкого напряжения

Вид тока

постоянный

Напряжение не более, В

40

Потребляемый ток:

- в режиме измерения, мА, не более

- при коротком замыкании, мА, не более

15

50

Потребляемая мощность:

- в режиме измерения, Вт, не более

- при коротком замыкании, Вт, не более

0,6 2

Температурные параметры датчика и оболочки при температуре анализируемого газа и окружающей среды +50 °С:

- наружной поверхности, °С, не более

- внутренних частей и оболочки, °С, не более

+60

+60

Токоведущие цепи питания

не должны присоединяться к заземлителю

Кабель, предназначенный для подачи питания, выдерживает без нагрева ток короткого замыкания и имеет сечение жилы, мм2, не менее

0,5

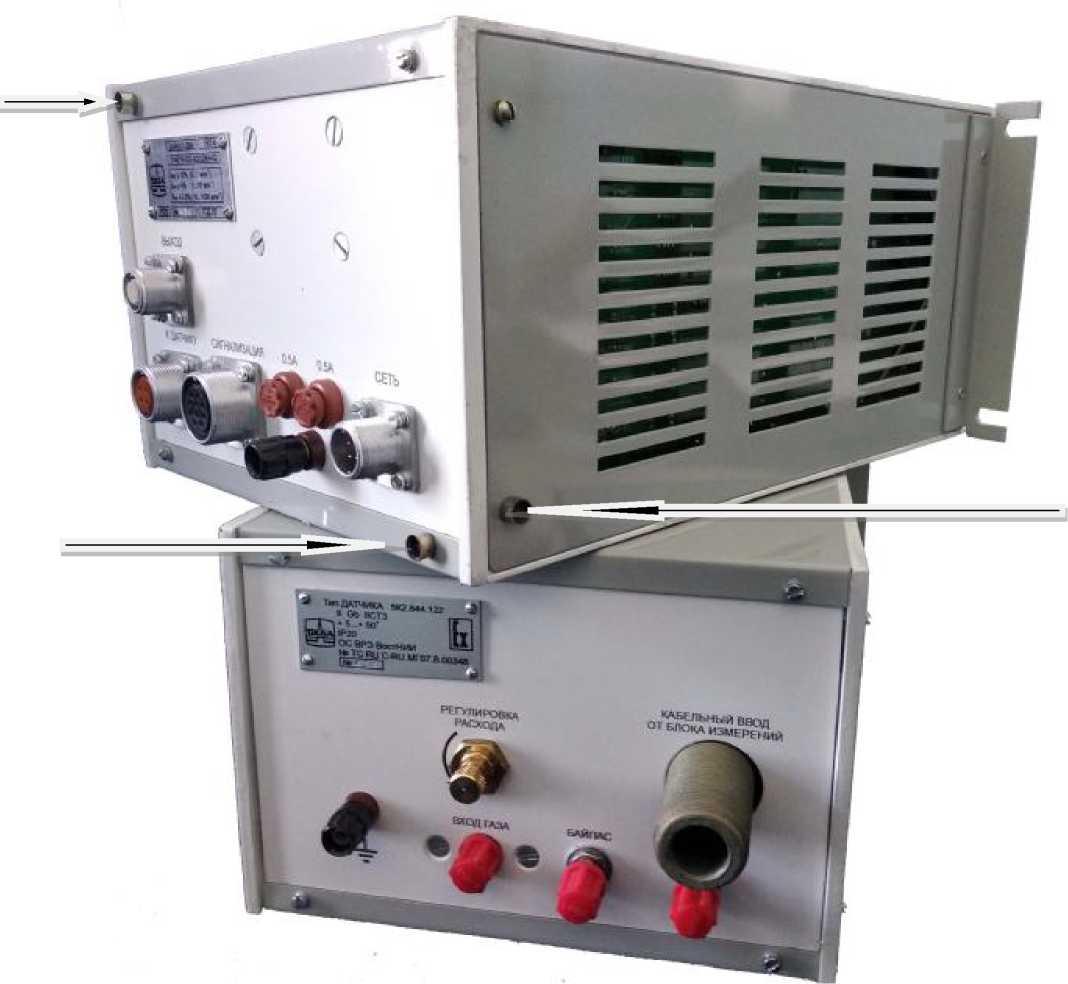

Заземляющие зажимы оболочки выполнены по ГОСТ: - датчиков

- блока измерений

ГОСТ 21130-75

ГОСТ 21130-75

Трансформатор выдерживает продолжительное время без нагрева ток короткого замыкания во вторичной обмотке, с которой подается питание

При коротком замыкании цепей питания на блоке измерений загораются одновременно лампочки ОТКАЗ и ПЕРЕГРУЗКА

Температурные параметры датчика со встроенной оболочкой 5К5.887.121 при температуре анализируемого газа и окружающей среды +50 +:

- наружной поверхности, °С, не более

- внутренних частей, оболочки и в месте ввода кабеля, °С, не более

+60

+60

Наименование

Обозначение

Количество

Гигрометр кулонометрический БАЙКАЛ-2ВМ

1

Комплект принадлежностей:

блок измерений

5К2.390.130

1

датчик на высокое давление

5К2.844.122

1

или датчик на низкое давление

5К2.844.123

1

или датчик на разрежение и побудитель расхода газа

5К2.844.124

5К5.150.135

1

1

комплект запасных частей

5К4.070.251

1

комплект монтажных частей

5К4.075.131

1

комплект принадлежностей или комплект принадлежностей

5К4.072.113

5К4.072.114

1

1

Гигрометр БАЙКАЛ-2ВМ.

Руководство по эксплуатации

5К1.550.151 РЭ

1

Устройство для измерения расхода газа УИРГ. Аттестат методики выполнения измерений расхода газа пузырьковым методом

5К0.283.000 ДЛ

1

Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы

СТП 5К0.054.016-02

1

Копия сертификата соответствия требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

ТС RU

С-Ки.МГ07.В.00348

1
