Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60
| Номер в ГРСИ РФ: | 29938-11 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "Микроакустика", г.Екатеринбург |
Для измерения напряженности и градиента напряженности постоянного магнитного поля и выявления полей рассеяния, вызванных поверхностными и подповерхностными дефектами (нарушениями сплошности материала) в деталях, заготовках и готовых ферромагнитных изделиях, в том числе и в сварных конструкциях,при операциях неразрушающего контроля феррозондовым методом по ГОСТ 21104, для измерения магнитных величин и неразрушающий контроль изделий из ферромагнитных материалов в лабораторных, цеховых и полевых условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 29938-11 |
| Действует | по 31.08.2026 |
| Наименование | Измерители-дефектоскопы феррозондовые |
| Модель | Ф-215.1, Ф-205.60 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 344845b9-e613-0dab-72e1-3f999bd0510e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 29938-05 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 03.10.2016 |
| Номер сертификата | 43992 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5179 от 03.10.11 п.23 |
Производитель / Заявитель
Общество с ограниченной ответственностью «МИКРОАКУСТИКА» (ООО «МИКРОАКУСТИКА»), г. Екатеринбург
Россия
620027, ул.Марата, 17, тел.(3432) 45-64-18, факс 45-38-17, www.mikroakustika.ru, 620041, ул.Уральская, 27, E-mail: akustika@etel.ru
Поверка
| Методика поверки / информация о поверке | МКИЯ.427633.006 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 266 (96%) |
| Неуспешных поверок (СИ непригодно) | 12 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
29938-11: Описание типа
2024-29938-11-1.pdf
|
Скачать | 544.2 КБ | |
|
29938-11: Методика поверки
2021-mp29938-11.pdf
|
Скачать | 111.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60 (далее - измерители) предназначены для:
- измерения напряжённости постоянного магнитного поля;
- измерения градиента напряжённости постоянного магнитного поля;
- выявления полей рассеяния, вызванных поверхностными и подповерхностными дефектами (нарушения сплошности материала) в деталях, заготовках и готовых ферромагнитных изделиях, в том числе в сварных конструкциях, при операциях неразрушающего контроля феррозондовым методом по ГОСТ 21104-75.
Описание
Принцип действия измерителей основан на преобразовании напряжённости или градиента напряжённости магнитного поля в точке измерения с помощью феррозондового преобразователя (полемера или градиентометра) в электрический сигнал, пропорциональный значению напряжённости или градиента напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается, результат наблюдается на графическом дисплее. На дисплее отображаются значения измеряемых величин, графики изменения измеряемых величин (во времени или в пространстве) и информация о текущем состоянии измерителя. При необходимости результаты измерений могут быть переданы на компьютер или сохранены в памяти измерителя, позволяющей хранить до 16000 результатов измерений (модификация Ф-215.1), до 8000 результатов измерений (модификация Ф-205.60). Питание измерителей осуществляется от сменной малогабаритной аккумуляторной батареи. Источником питания памяти, таймера и регистра состояний на время замены аккумуляторной батареи является несъёмная литиевая батарея, установленная в электронном блоке, что позволяет сохранять накопленную в памяти информацию, таймеру отслеживать текущую дату и время.
Конструктивно измерители состоят из электронного блока в металлическом корпусе, на лицевой панели которого расположены органы управления и графический дисплей, к электронному блоку с помощью гибкого кабеля подсоединяются феррозондовые преобразователи. Сменная аккумуляторная батарея используется для питания измерителя. Электронный блок с подсоёдинённой аккумуляторной батареей помещён в чехол.
Измерители модификации Ф-215.1 комплектуются 4 различными феррозондовыми преобразователями (полемером тангенциальным, полемером нормальным, градиентометром с базой 3 мм, градиентометром с базой 4 мм) и вспомогательным устройством для определения месторасположения дефектов при операциях неразрушающего контроля - манипулятором.
Измерители модификации Ф-205.60 комплектуются 4 различными феррозондовыми преобразователями (полемером тангенциальным, полемером нормальным, градиентометром с базой 3 мм, градиентометром с базой 4 мм).
Программное обеспечение
Работа измерителей Ф-215.1, Ф-205.60 осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от измерителей не функционирует. Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части измерителя, работая совместно, обеспечивают заявленные точности результатов измерений.
Метрологически значимая часть встроенного ПО каждого экземпляра измерителя содержит массивы (таблицы), учитывающие конструктивные особенности феррозондовых преобразователей и измерительного тракта конкретного измерителя. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с феррозондового преобразователя в значение напряжённости (градиента) постоянного магнитного поля. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого измерителя будет своим.
После изготовления измерителя доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.
Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея измерителя согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО.
Таблица 1
|
Измерител ь |
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатор а |
|
Ф-215.1 |
Ф-215.1 |
Ф-215.1 |
009.ххх | ||
|
Ф-205.60 |
F205_60 |
F205_60_xx_xxxxxx | |||
Для Ф-215.1 идентификационное наименование ПО появляется при включении измерителя, а номер версии при последующем нажатии кнопки «<«; для Ф-205.60 идентификационные данные можно просмотреть в состоянии «справка» измерителя.
В комплект поставки измерителей входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с измерителей. Передача информации осуществляется только в одном направлении - от измерителя к ЭВМ с подтверждением.
Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования измерителей по их назначению.
ПО РМД-1 не влияет на работу измерителя, не изменяет встроенное ПО измерителя. ПО РМД-1 является метрологически незначимым.

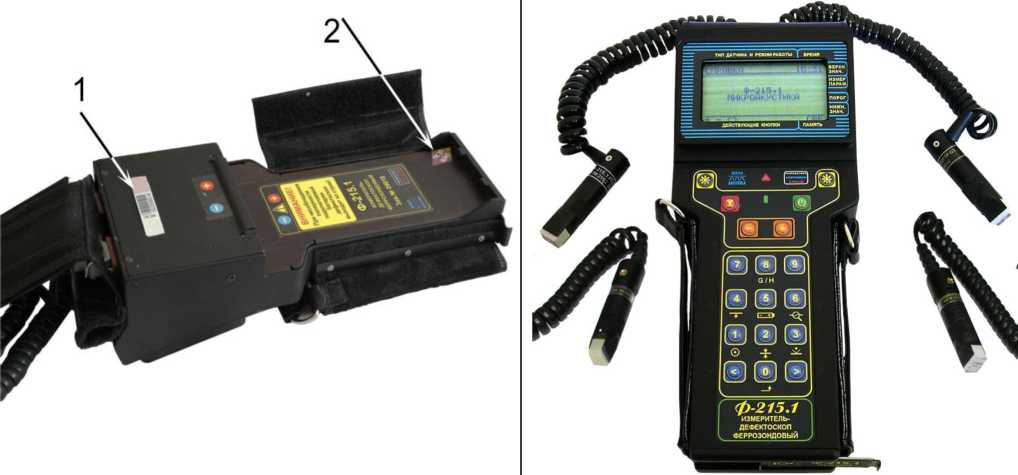

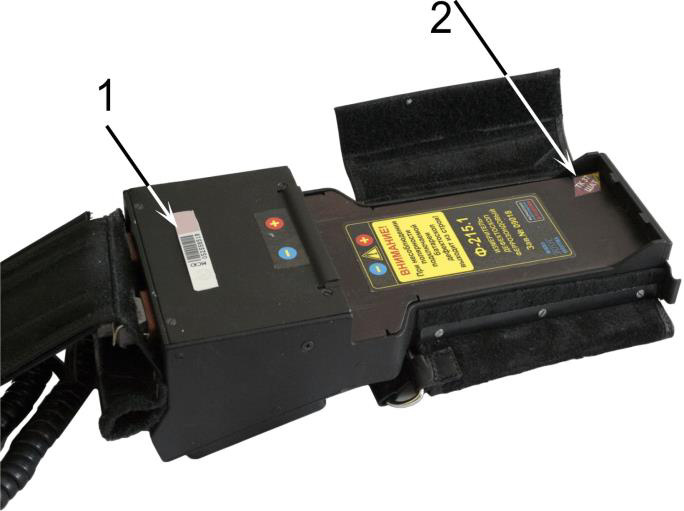

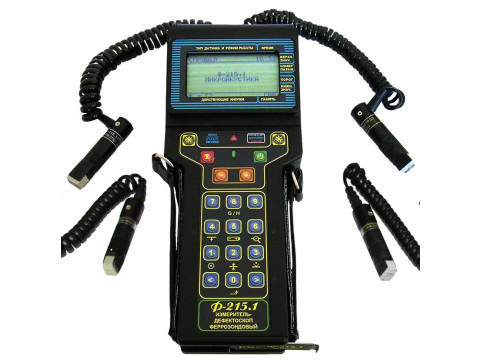

Фото 1 - Общий вид измерителя-дефектоскопа феррозондового Ф-215.1

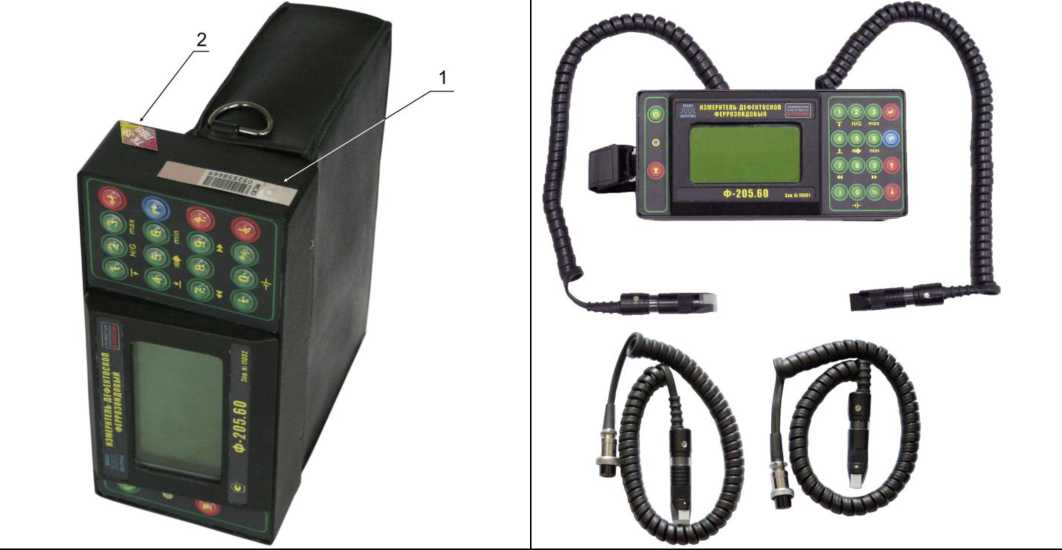

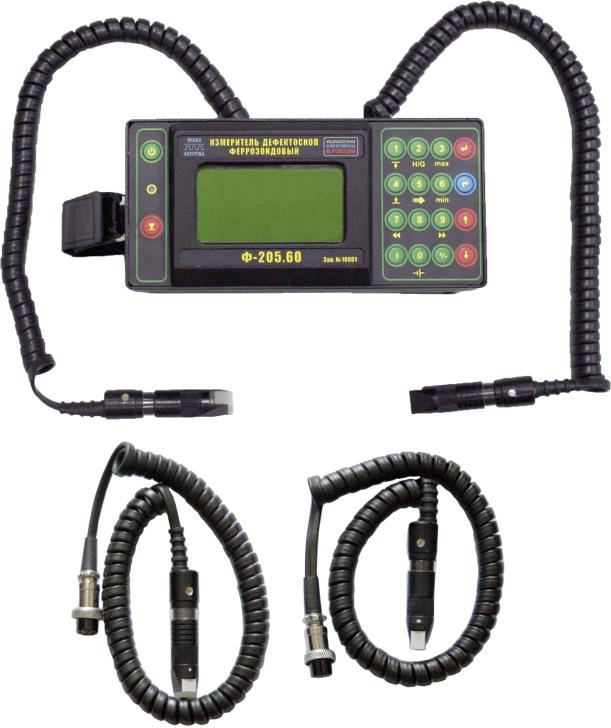

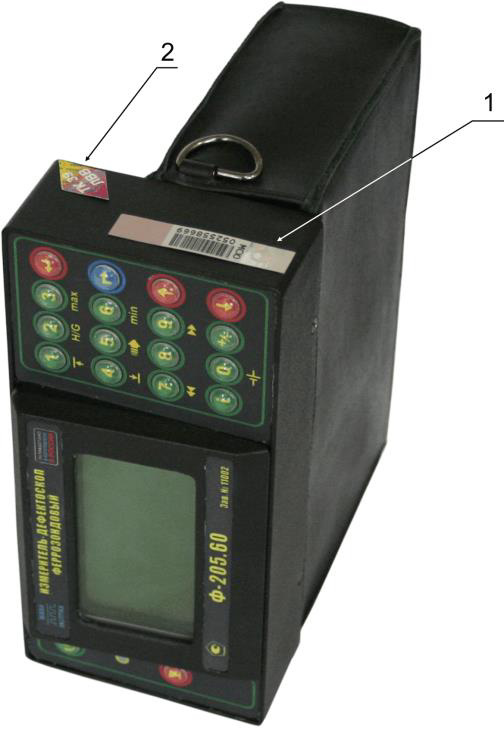

Фото 2 - Общий вид измерителя - дефектоскопа феррозондового Ф-205.60
Примечание:
- стрелками (1) обозначены места для размещения поверительного клейма в виде наклейки;
- стрелками (2) обозначены места пломбировки для защиты от несанкционированного доступа.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
Диапазон показаний значений напряжённости постоянного магнитного поля, А/м |
от 0 до ±4000 | |||
|
Диапазон измерений значений напряжённости постоянного магнитного поля, А/м |
от ±10 до ±3000 | |||
|
Пределы допускаемой основной относительной погрешности измерения напряжённости постоянного магнитного поля, % |
*= где: Hк - верх напряжённости поля, А/м; H - измеренн постоянного ма |
5О- ний пр постоян ое значен гнитного п |
& еде ног ие оля |
51 ~ , л измерения о магнитного напряжённости , А/м. |
|
Диапазон показаний значений градиента напряжённости постоянного магнитного поля, А/м2 |
от ±200 до ±200000 | |||
|
Диапазон измерений значений градиента напряжённости постоянного магнитного поля, А/м2 |
от ±1000 до ±200000 | |||
|
Пределы допускаемой основной относительной погрешности измерения градиента напряжённости постоянного магнитного поля, % |
5Д = ± где: G - верхний напряжённости поля, А/м2; G - измере напряжённости поля, А/м2. |
7 + 0,05 •( предел изм постоян нное зна постоян |
GK G ере ног чен ног |
31 -1 , J] ?ния градиента о магнитного ие градиента о магнитного |
|
Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения, %. |
0,25 основной погрешности на каждые 5°С | |||
|
Продолжительность непрерывной работы измерителя Ф-215.1 от аккумуляторной батареи емкостью не менее 1,2 А-ч, ч, не менее |
10 | |||
|
Продолжительность непрерывной работы измерителя Ф-205.60 от аккумуляторной батареи емкостью не менее 1,2 А-ч, ч, не менее |
12 | |||
|
Ток, потребляемый от встроенной аккумуляторной батареи измерителя Ф-215.1 при напряжении 9,6 В, в режиме измерения, мА, не более |
80 | |||
|
Наименование характеристики |
Значение характеристики |
|
Ток, потребляемый от встроенной аккумуляторной батареи измерителя Ф-205.60 при напряжении 9,6 В, в режиме измерения, мА, не более |
100 |
|
Средняя наработка на отказ, ч, не менее |
4000 |
|
Установленный срок службы, лет |
6 |
|
Масса измерителя Ф-215.1 с феррозондовыми преобразователями и аккумуляторной батареей, кг, не более |
1,2 |
|
Масса измерителя Ф-205.60 с феррозондовыми преобразователями и аккумуляторной батареей, кг, не более |
1,4 |
|
Габаритные размеры (длинахширинахвысота) измерителя Ф-215.1 в чехле, мм, не более |
110x270x80 |
|
Габаритные размеры (длинахширинахвысота) измерителя Ф-205.60 в чехле, мм, не более |
180x160x80 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от плюс 15 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
группа 3 по ГОСТ 22261-94 от плюс 5 до плюс 40 90 при температуре плюс 25°С от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.
Комплектность
Таблица 3
|
Наименование изделия |
Обозначение |
Количество |
|
Измеритель-дефектоскоп феррозондовый Ф-215.1 | ||
|
1. Измеритель-дефектоскоп феррозондовый Ф-215.1 |
МКИЯ.427633.006-01 |
1 |
|
2. Преобразователь феррозондовый-полемер тангенциальный |
МПФ 215-1 |
1 |
|
3. Преобразователь феррозондовый-полемер нормальный |
МПФ 215-2 |
1 |
|
4. Преобразователь феррозондовый-градиентометр (база 3 мм) |
МГФ 215-3 |
1 |
|
5. Преобразователь феррозондовый-градиентометр (база 4 мм) |
МГФ 215-4 |
1 |
|
6. Кабель-удлинитель последовательного порта DB-9 |
МВД 101.250 |
1 |
|
7. Батарея аккумуляторная |
МБА 15-9,6-1350 или МБА 15-9,6-1200 |
1 |
|
8. Манипулятор (устройство указания)* |
МУМ 433-01 |
1 |
|
Наименование изделия |
Обозначение |
Количество |
|
9. Адаптер для заряда батарей |
МАБ 113 |
1 |
|
10. Батареи аккумуляторные. Руководство по эксплуатации |
МБА РЭ |
1 |
|
11. Компакт-диск «Пакет программ РМД-1» |
МКИЯ.НД-03 ПО |
1 |
|
12. Пакет программ РМД-1. Руководство по эксплуатации |
МКИЯ.НД-03 РЭ |
1 |
|
13. Станция зарядная* |
СЗ 130-21 |
1 |
|
14. Упаковка |
Ф-215.1/Я1 |
1 |
|
15. Измеритель-дефектоскоп феррозондовый Ф-215.1. Руководство по эксплуатации |
МКИЯ.427633.006-01РЭ |
1 |
|
16. Измеритель-дефектоскоп феррозондовый Ф-215.1. Формуляр |
МКИЯ. 427633.006- 01ФО |
1 |
|
17. Измерители - дефектоскопы феррозондовые Ф-215.1, Ф-205.60. Методика поверки |
МКИЯ.427633.006 МП |
1 |
|
Измеритель-дефектоскоп феррозондовый Ф-205.60 | ||
|
1. Измеритель-дефектоскоп феррозондовый Ф-205.60 |
МКИЯ.427633.001 |
1 |
|
2. Преобразователь феррозондовый-полемер тангенциальный |
МПФ 205.31 |
1 |
|
3. Преобразователь феррозондовый-полемер нормальный |
МПФ 205.31-01 |
1 |
|
4. Преобразователь феррозондовый-градиентометр (база 3 мм) |
МГФ 205.32 |
1 |
|
5. Преобразователь феррозондовый-градиентометр (база 4 мм) |
МГФ 205.32-01 |
1 |
|
6. Кабель-удлинитель последовательного порта DB-9 |
1 | |
|
7. Батарея аккумуляторная |
МБА 22-9,6-1200 |
1 |
|
8. Батареи аккумуляторные. Руководство по эксплуатации |
МБА РЭ |
1 |
|
9. Адаптер для заряда батарей |
МАБ 115 |
1 |
|
10. Компакт-диск «Пакет программ РМД-1» |
МКИЯ.НД-03 ПО |
1 |
|
11. Пакет программ РМД-1. Руководство по эксплуатации |
МКИЯ.НД-03 РЭ |
1 |
|
12. Станция зарядная* |
СЗ 130-21.1 |
1 |
|
13. Упаковка |
Ф-205.60/Я1 |
1 |
|
14. Измеритель-дефектоскоп феррозондовый Ф-205.60. Руководство по эксплуатации |
МКИЯ.427633.002-60РЭ |
1 |
|
15. Измеритель-дефектоскоп феррозондовый Ф-205.60. Формуляр |
МКИЯ. 427633.002-60ФО |
1 |
|
16. Измерители - дефектоскопы феррозондовые Ф-215.1, Ф-205.60. Методика поверки |
МКИЯ.427633.006 МП |
1 |
*Поставляется по отдельному заказу.
Сведения о методах измерений
МКИЯ.427633.006-01 РЭ «Измерители-дефектоскопы феррозондовые Ф-215.1.
Руководство по эксплуатации»
МКИЯ.427633.002-60 РЭ «Измерители-дефектоскопы феррозондовые Ф-205.60.
Руководство по эксплуатации»
Нормативные документы
ТУ 4276-063-20883295-2005 «Измерители-дефектоскопы феррозондовые Ф-215.
Технические условия»;
ТУ 4276-010-20883295-1997 «Приборы магнитоизмерительные феррозондовые комбинированные Ф-205. Технические условия»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне к10-12 + 540-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц»;
МКИЯ.427633.006 МП «Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60. Методика поверки» (утверждена ФГУ «УРАЛТЕСТ» 30 июня 2011 г.).
