Преобразователи давления измерительные АИР-10
| Номер в ГРСИ РФ: | 31654-19 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Преобразователи давления измерительные АИР-10 (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования значений избыточного давления, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных, сред, включая газообразный кислород и кислородосодержащие газовые смеси, в унифицированный выходной токовый сигнал и (или) цифровой сигнал HART-протокола.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 31654-19 |
| Действует | по 25.03.2029 |
| Наименование | Преобразователи давления измерительные |
| Модель | АИР-10 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f4ec5e8d-8d6c-e8e1-d7d7-02152b063f45 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,1 и ±0,2 %; 5 лет – для преобразователей с пределами допускаемой основной приведенной погрешности ±0,25, ±0,4, ±0,5 и ±0,6 % |
| Зарегистрировано поверок |
66574
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 66416 (100%) |
| Неуспешных поверок (СИ непригодно) | 158 (0 %) |
| Актуальность информации | 28.01.2026 |
Поверители
Скачать
|
31654-19: Методика поверки
2024-mp31654-19-1.pdf
|
Скачать | 5.5 MБ | |
|
31654-19: Описание типа
2024-31654-19.pdf
|
Скачать | 512.1 КБ |
Описание типа
Назначение
Преобразователи давления измерительные АИР-10 (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования значений избыточного давления, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных, сред, включая газообразный кислород и кислородосодержащие газовые смеси, в унифицированный выходной токовый сигнал и (или) цифровой сигнал HART-протокола.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны тензорезистивного первичного преобразователя.
Преобразователи изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство и светодиодный индикатор (СД). Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал, цифровой сигнал HART-протокола и в цифровой сигнал давления, поступающий на индикатор и интерфейс.
Посредством интерфейса преобразователи подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку числа усреднений (времени демпфирования).
Преобразователи с HART-протоколом передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного тока от 4 до 20 мА, не оказывая на него влияния. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. При этом могут быть выполнены такие операции, как: настройка преобразователя, выбор его основных параметров, считывание измеряемого давления и др.
На индикаторах преобразователей АИР-IOSH, АИР-10Н, АМР-ЮНН или на индикаторе HART-коммуникатора в режиме измерений давления, отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала.
Преобразователи выпускаются в следующих модификациях: АИР-10Н, АИР-IOSH, АИР-IOL, АИР-IOLH отличающихся конструктивным исполнением и функциональными возможностями.
Преобразователи имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd);
- взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» (Exdia);
- для эксплуатации на объектах атомных станций (далее - АС) и объектах ядерного топливного цикла (далее - ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах АС и (ОЯТЦ) (АЕх, AExd);
- для эксплуатации на открытой палубе, а также в машинном и других закрытых помещениях судов, атомных судов и плавучих сооружений, плавучих буровых установок и морских стационарных платформ (ОМ, А Ом, Ex OM, Exd OM, Ехdia ОМ, A Ex OM, A Exd OM).
АИР-10 также могут выпускаться в сочетании перечисленных исполнений.
Преобразователи по виду измеряемого давления подразделяются на:
- преобразователи абсолютного давления - ДА;
- преобразователи избыточного давления - ДИ;
- преобразователи избыточного давления-разрежения - ДИВ;
- преобразователи разности давлений - ДД;
- преобразователи гидростатического давления (уровня) - ДГ.
Преобразователи модификаций АИР-10Н, АИР-IOSH имеют кодовое обозначение каждой модели при заказе, состоящее из 4-х цифр. Код модели формируется следующим образом:
1) первая цифра - «1»;
2) вторая цифра - код вида измеряемого давления;
- «0» - абсолютное давление;
- «1» - избыточное давление;
- «3» - избыточное давление-разрежение;
- «4» - разность давлений;
- «5» - гидростатическое давление;
3) третья цифра - код максимального верхнего предела (диапазона измерений) в соответствии с таблицами 4-6;
4) четвертая цифра - код присоединения к процессу.
Индекс «Е» в обозначении кода модели указывает на модель с дополнительным диапазоном.
Преобразователи модификаций АИР-IOL, АИР-IOLH имеют кодовое обозначение каждой модели, состоящее из двух букв и числа. Первая буква обозначает вид измеряемого давления:
А - абсолютное давление;
И - избыточное давление;
В - избыточное давление-разрежение.
Вторая буква обозначает материал мембраны:
М - металл.
Число в обозначении модели соответствует максимальному верхнему пределу измерений в единицах кПа (МПа).
В зависимости от пределов допускаемой погрешности преобразователи модификаций АИР-IOSH, АИР-10Н имеют следующие индексы: А, В, В 1, С (в соответствии с таблицей 7), преобразователи модификаций АИР-IOL, АИР-IOLH - индексы В, С, D (в соответствии с таблицами 8 - 9, 9.1, 12).
Фотографии общего вида преобразователей представлены на рисунках 1, 2.
Заводской номер нанесен на табличку, прикрепленную к корпусу преобразователей.
Место нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
AW-10L-M, AW-10L-№, ATO-IOL-^B AW-10LH-M, AW-1OLH-№, ATO-IOLH-^B АИР-10Н-ДА, АИР-10Н-ДИ,
АИР-10Н-ДИВ
АИР-10Н-ДД AW-IOL-ДД AИР-10LН-ДД
AИР-10L-ДA, AИР-10L-ДИ, AИР-10L-ДИB AИР-10LН-ДA, AИР-10LН-ДИ, AИР-10LН-ДИB
АИР-10Н-ДА, АИР-10Н-ДИ, АИР-10Н-ДИВ
АИР-10Н-ДД AИР-10L-ДД AИР-10LН-ДД
АИР-10Н-ДГ, AИР-10SН-ДГ

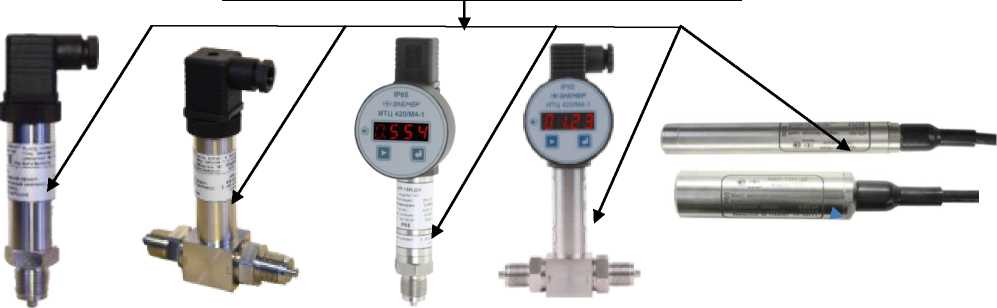

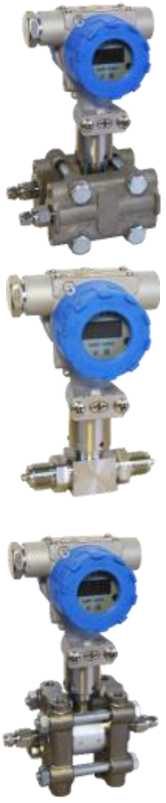

Рисунок 1 - Общий вид преобразователей давления измерительных АИР-10
Место нанесения заводского номера Место нанесения знака утверждения типа
AИР-10SН-ДД
AИР-10SН-ДA, AИР-10SН-ДИ, AИР-10SН-ДИB
АИР-10Н-ДИ, АИР-10Н-ДА, АИР-10Н-ДИВ
AИР-10L-ДИ, AИР-10L-ДA, AИР-10L-ДИB, AИР-10LН-ДИ, AИР-10LН-ДA, AИР-10LН-ДИB AИР-10SН-ДИ, AИР-10SН-ДA, AИР-10SН-ДИB
АИР-10Н-ДД, AИР-10L-ДД AИР-10LН-ДД, AИР-10SН-ДД
Место нанесения заводского номера
АИР-1(ЛН-ДА. АИР-1(ЛН-ДИ. АИР-108Н-ДИВ
Место нанесения знака
утверждения типа
AHP-IOSH-ДД

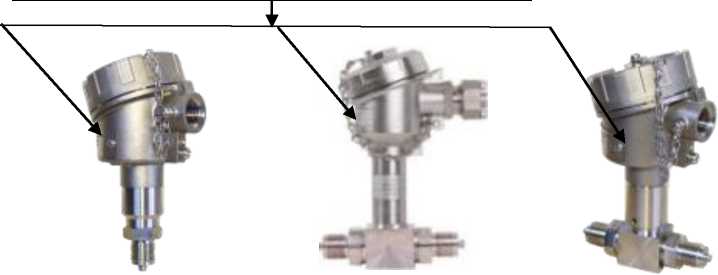

Рисунок 2 - Общий вид преобразователей давления измерительных АИР-10
Программное обеспечение
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные внутреннего программного обеспечения модификаций АИР-10Н, АИР-IOSH, АИР-10ИН представлены в таблице 1.
Внешнее ПО, предназначенное для взаимодействия преобразователя с компьютером, не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование преобразователей включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сетевого адреса преобразователя. Подстройка преобразователей включает установку нуля и диапазона выходного токового сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователя и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внешнего программного обеспечения модификаций АИР-10Н, АИР-IOSH, АИР-10ИН представлены в таблице 2.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
АИР-10Н |
аир-iosh |
АИР-IOLH | |
|
Идентификационное наименование ПО |
air10sh_v15_FOR_A IR10H.hex |
air10sh_v17_FOR _AIR10SH.hex |
AIR10LH_Dev_v 2_HARTSoft_v1_ Soft_v1.03.hex |
|
Номер версии (идентификационный номер) ПО |
1Х |
1Х |
1.ХХ |
|
Цифровой идентификатор (ПО) |
- |
- |
- |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
по HART | |||||
|
АИР-10Н |
аир-iosh |
АИР-10ЕН | |||
|
Идентификационное наименование ПО |
SetupHART manager_v4. 2.4.exe |
Setup_HART config_ver13. 3.26.exe |
SetupHART manager_v4. 2.4.exe |
Setup_HARTc onfig_ver13.3. 26.exe |
Setup_HARTco nfig_ver13.3.34. exe |
|
Номер версии (идентификационный номер) ПО |
4.2.Х |
13.3.ХХ |
4.2.Х |
13.3.ХХ |
13.3.ХХ |
|
Цифровой идентификатор ПО |
- |
- |
- | ||
В идентификационных номерах внутреннего и внешнего программных обеспечений фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Технические характеристики
Основные метрологические и технические характеристики преобразователей приведены в таблицах 3 - 13.
Таблица 3 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазоны измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления |
Приведены в таблицах 4-6, 8, 9, 10, 11 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, % 1) |
Приведены в таблицах 7-9, 9.1, 12 |
|
Вариация выходного сигнала, в долях от основной приведенной (к диапазону измерений) погрешности |
0,5 |
|
Выходные сигналы: - силы постоянного тока, мА - цифровой сигнал |
от 4 до 20 (от 20 до 4) HART |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающего воздуха от нормальной (23+2) °С до любой температуры в пределах рабочих температур на каждые 10 °С изменения температуры, % 2) -для АИР-10Н, АИР-108Н, АИР-IOLH - для АИР-IOL |
±(0,05+0,15-Pbmax/Рв) 3) ±(0,04+0,08^ Pbmax/Рв) 3) ±(0,03+0,05^ Pbmax/Pb ) 3) ±(0,05+0,20^ Pbmax/Pb ) 3) ±(0,08+0,12- Pbmax/Pb ) 3) ±0,2; ±0,25; ±0,3; ±0,4 |
|
Примечания: 1) - конкретное значение указано в паспорте. 2) Конкретное значение зависит от модели преобразователей (модели указаны в руководстве по эксплуатации). 3) В формулах расчета пределов допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С: Pbmax - максимальный верхний предел (диапазон) измерений для данной модели преобразователя (сумма абсолютных максимальных значений верхних пределов измерений избыточного давления ( Pmax) и разрежения (Pmax(-) ) для преобразователей ДИВ). Pb - верхний предел (диапазон) измерений модели, выбранный в соответствии с таблицами 4 и 6, для преобразователей ДИВ - сумма абсолютных значений верхних пределов измерений избыточного давления ( Pb ) и разрежения (Pb(-)). | |
Таблица 4 - Диапазоны измерений преобразователей АИР-108Н, АИР-10Н абсолютного давления, избыточного давления
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (диапазона измерений, глубина перенастройки (Р в : Р bmax) и ряд верхних пределов (диапазонов) измерений | ||||||||
|
1 (P bmax) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 1) | ||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 |
1:6 |
1:10 |
1:16 |
1:25 |
1:40 | ||
|
Абсолютное давление АИР-108Н-ДА АИР-IOExSH-ДА АИР-10ЕхdSН-ДА АИР-iOPxdiaSH-ДА АИР-10А.8Н-ДА АИР-IOAExSH-ДА АИР-10АExdSН-ДА АИР-IOSH ОМ-ДА АИР-IOExSH ОМ-ДА АИР-10ЕхdSH ОМ-ДА АИР-10Pxdia.SH ОМ-ДА АИР-IOASH ОМ-ДА АИР-IOAExSH ОМ-ДА АИР-10АЕхdSН ОМ-ДА АИР-10Н-ДА АИР- 10ЕхН- ДА АИР-10Ех<1Н-ДА |
1060 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа |
0,10 МПа |
0,06 МПа |
|
1050, 1055 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа | |
|
1040, 1041 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа | |
|
1030, 1031 |
100 (110) кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа | |
|
Избыточное давление АИР-IOSH-ДИ АИР-IOExSH-ДИ АИР-10ЕхdSН-ДИ АИР-10Ех<^Н-ДИ АИР-10А8Н-ДИ АИР-IOAExSH-ДИ АИР-iOAExdSH-ДИ АИР-IOSH ОМ-ДИ АИР-IOExSH ОМ-ДИ АИР-10ЕхdSH ОМ-ДИ АИР-1OExdia.SH ОМ-ДИ |
1190Е |
100 МПа |
60 МПа |
40 МПа |
25 МПа |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
|
1190 |
60 МПа |
40 МПа |
25 МПа |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
1180 |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа | |
|
1170,1171 1175 |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа | |
|
1160,1161 1165,1162 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа |
0,1 МПа |
0,06 МПа | |
|
1150,1151 1155,1152 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа | |
|
1140, 1141 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6 кПа | |
|
1130, 1131 |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа | |
|
1120, 1125 1122 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | |
Продолжение таблицы 4
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (диапазона измерений, глубина перенастройки (Р в : Р bmax) и ряд верхних пределов (диапазонов) измерений | ||||||||
|
1 (P bmax) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 1) | ||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 |
1:6 |
1:10 |
1:16 |
1:25 |
1:40 | ||
|
АИР-IoASH ОМ-ДИ АИР-IOAExSH ом-ди AИР-10AЕхdSH ОМ-ДИ АИР-10Н-ДИ АИР-10ЕхН-ДИ АИР-iOIixdH-ДИ |
1110 |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа |
0,6 кПа |
0,4 кПа |
0,25 кПа |
|
Примечание 1) Только для А |
ИР-IOSH. | |||||||||
Таблица 5 - Диапазоны измерений преобразователей АИР-IOSH, АИР-10Н избыточного давления-разрежения
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (диапазона измерений, глубина перенастройки (Рв (Pb(-)): Рbmax) и ряд верхних пределов (диапазонов) измерений1) | ||||||||
|
1 (PBMAx) ( PMAX(-)) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
92) | ||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 |
1:6 |
1:10 |
1:16 |
1:25 |
1:40 | ||
|
Избыточное давление разрежение аир-шн-див AИР-10ЕхSH-ДИв AИР-10ЕхdSH-ДИB AHP-10ExdiaSH-WB аир-ioash- ДИВ AHP-10AExSH-HnB аир- 10AExdSH-див аир-iosh ом-див АИР-IOExSH ОМ-ДИВ AHP-10ExdSH ОМ-ДИВ AHP-10ExdiaSH ОМ-ДИВ аир-ioash ом-дИВ АИР-IOAExSH ОМ-ДИВ AHP-10AExdSH ОМ-ДИВ АИР-10Н-ДИВ АИР-10ЕхН-ДИВ АИР-10Exd 1-ДИВ |
1360, 1365 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,05 МПа |
-0,03 МПа |
|
2,4 МПа |
1,5 МПа |
0,9 МПа |
0,5 МПа |
0,3 МПа |
0,15 МПа |
0,06 МПа |
0,05 МПа |
0,03 МПа | ||
|
1350, 1355 |
-100 кПа |
-100 кПа |
-100 кПа |
-100 кПа |
-50 кПа |
-30 кПа |
-20 кПа |
-12,5 кПа |
-8,0 кПа | |
|
500 кПа |
300 кПа |
150 кПа |
60 кПа |
50 кПа |
30 кПа |
20 кПа |
12,5 кПа |
8,0 кПа | ||
|
1340, 1341 |
-100 кПа |
-100 кПа |
-50 кПа |
-30 кПа |
-20 кПа |
-12,5 кПа |
-8,0 кПа |
-5,0 кПа |
-3,0 кПа | |
|
150 кПа |
60 кПа |
50 кПа |
30 кПа |
20 кПа |
12,5 кПа |
8,0 кПа |
5,0 кПа |
3,0 кПа | ||
|
1320 |
-20 кПа |
-12,5 кПа |
-8,0 кПа |
-5,0 кПа |
-3,0 кПа |
-2,0 кПа |
-1,25 кПа |
-0,8 кПа |
-0,5 кПа | |
|
20 кПа |
12,5 кПа |
8,0 кПа |
5,0 кПа |
3,0 кПа |
2,0 кПа |
1,25 кПа |
0,8 кПа |
0,5 кПа | ||
|
Примечания: 1) Знак «-» означает разрежение. 2) Только для АИР-IOsH. | ||||||||||
Таблица 6 - Диапазоны измерений преобразователей АИР-IOSH, АИР-10Н разности давлений и гидростатического давления
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (диапазона измерений, глубина перенастройки (Р в : Р bmax) и ряд верхних пределов (диапазонов) измерений | ||||||||
|
1 (P bmax) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 1) | ||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 |
1:6 |
1:10 |
1:16 |
1:25 |
1:40 | ||
|
Разность давлений АИР-108Н-ДД; АИР-10Ех8Н-ДД АИР-10ЕхdSН-ДД АИР-ЮЕхШзЗН-ДД АИР-10А8Н-ДД АИР-IOAExSH-ДД АИР-10АExdSН-ДД АИР-IOSH ОМ-ДД АИР-IOExSH ОМ-ДД АИР-10ЕхdSH ОМ-ДД АИР-10Exdia.SH ОМ-ДД АИР-IOASH ОМ-ДД АИР-IOAExSH ОМ-ДД АИР-10АЕхdSН ОМ-ДД АИР-10Н-ДД; АИР-10ЕхН-ДД АИР-ЮЕхЕН-ДД |
1467 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа |
0,1 МПа |
0,063 МПа |
|
1457 |
630 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа | |
|
1447 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа | |
|
1437 |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа | |
|
1427 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | |
|
1417 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа |
0,63 кПа |
0,4 кПа |
0,25 кПа | |
|
1460 |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,63 МПа |
0,4 МПа |
0,25 МПа |
0,16 МПа |
0,1 МПа |
0,063 МПа | |
|
1440 |
250 кПа |
160 кПа |
100 кПа |
63 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа | |
|
1420 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | |
|
1410 |
10 кПа |
6,3 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа |
0,63 кПа |
0,4 кПа |
0,25 кПа | |
|
Гидростатическое давление АИР-108Н-ДГ АИР-IOExSH-ДГ АИР-10ASH-ДГ АИР-IOAExSH-ДГ АИР-IOSH ом-дг АИР-IOExSH ом-дг АИР-IOASH ом-дг АИР-IOAExSH ом-дг АИР-10Н-ДГ; АИР-10ЕхН-ДГ |
1550 |
600 кПа |
400 кПа |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
|
1540 |
250 кПа |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа | |
|
1530 |
100 кПа |
60 кПа |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа | |
|
1520 |
40 кПа |
25 кПа |
16 кПа |
10 кПа |
6,0 кПа |
4,0 кПа |
2,5 кПа |
1,6 кПа |
1,0 кПа | |
|
Примечание 1) Только для АИР-IOSH. | ||||||||||
Таблица 7 — Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений АИР-IOSH, АИР-10Н абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления (далее - пределы допускаемой основной погрешности)______________________________ ______________________________________________________________
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности у, %, для номеров верхних пределов (диапазонов) измерений1) 2) |
Индекс модели | ||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 3) | |
|
±0,1 |
±0,1 |
±0,15 |
±0,2 |
±0,25 |
±0,3 |
±0,4 |
±0,5 |
±0,8 |
A |
|
±0,2 |
±0,2 |
±0,3 |
±0,4 |
±0,5 |
±0,6 |
±0,8 |
±1,0 |
±1,5 |
В |
|
±0,25 |
±0,25 |
±0,3 |
±0,4 |
±0,5 |
±0,6 |
±0,8 |
±1,0 |
±1,5 |
В1 |
|
±0,5 |
±0,5 |
±0,5 |
±0,8 |
±1,0 |
±1,2 |
±1,5 |
±2,0 |
±3,0 |
С |
|
1) Нижний предел измерений для АИ нулю и может быть смещен до значе Рв/(Рв — Рн), где у - погрешность, с 2) Для преобразователей с корнеизвл соответствует у. 3) Только для AHP-10SH. |
P-10SH^A, A] ния, равного 9 пределяемая з екающей завис |
TP-IOSH-ДИ, AHP-IOSH-ДД, AHP-10H-M, AHP-IOH-ДИ, AHP-IOH-ДД, AHP-IOH-ДГ, AHP-IOSH-ДГ равен 6 % от максимального диапазона измерений. При этом погрешность у1 вычисляется по формуле у1 = у • тачением верхнего предела Рв в соответствии с вышеприведеной таблицей, а Рн - значение нижнего предела. имостью основная погрешность определена в поддиапазоне от 2 до 1OO % диапазона измерений и | |||||||
Таблица 8 - Преобразователи абсолютного давления AHP-10L^A, AHP-lOExL^A, AHP-lOExdL^A
|
Условное обозначение модели |
Ряд верхних пределов измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) 1) погрешности у, %, для индекса модели | ||
|
B |
С |
D | ||
|
AM160 |
1OO кПа |
±0,4 |
±0,5 |
±1,0 |
|
16O кПа |
±0,25 |
±0,4 |
±0,6 | |
|
AM400 |
250 кПа |
±0,4 |
±0,5 |
±1,0 |
|
4OO кПа |
±0,25 |
±0,4 |
±0,6 | |
|
AM600 |
4OO кПа |
±0,4 |
±0,5 |
±1,0 |
|
6OO кПа |
±0,25 |
±0,4 |
±0,6 | |
|
AM1M |
0,6 Mm |
±0,4 |
±0,5 |
±1,0 |
|
1,o Mm |
±0,25 |
±0,4 |
±0,6 | |
|
AM1,6M |
1,o Mm |
±0,4 |
±0,5 |
±1,0 |
|
1,6 Mm |
±0,25 |
±0,4 |
±0,6 | |
|
AM2,5M |
1,6 Mm |
±0,4 |
±0,5 |
±1,0 |
|
2,5 Mm |
±0,25 |
±0,4 |
±0,6 | |
|
AM6M |
4,0 Mm |
±0,4 |
±0,5 |
±1,0 |
|
6,0 Mm |
±0,25 |
±0,4 |
±0,6 | |
|
AM16M |
10,0 Mm |
±0,4 |
±0,5 |
±1,0 |
|
16,0 Mm |
±0,25 |
±0,4 |
±0,6 | |
|
1) Нижний предел измерений равен нулю. | ||||
Таблица 9 - Преобразователи избыточного давления AHP-IOL-ДИ, AHP-10ExL-,g^ AИP-10ExdL-ДИ
|
Условное обозначение модели |
Ряд верхних пределов измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) 1) погрешности у, %, для индекса модели | ||
|
B |
C |
D | ||
|
ИМ160 |
100 кПа |
±0,4 |
±0,5 |
±1,0 |
|
160 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ250 |
160 кПа |
±0,4 |
±0,5 |
±1,0 |
|
250 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ400 |
250 кПа |
±0,40 |
±0,5 |
±1,0 |
|
400 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ600 |
400 кПа |
±0,4 |
±0,5 |
±1,0 |
|
600 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ1М |
0,6 МПа |
±0,4 |
±0,5 |
±1,0 |
|
1,0 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ1,6М |
1,0 МПа |
±0,4 |
±0,5 |
±1,0 |
|
1,6 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ2,5М |
1,6 МПа |
±0,4 |
±0,5 |
±1,0 |
|
2,5 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ4М |
2,5 МПа |
±0,4 |
±0,5 |
±1,0 |
|
4,0 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ6М |
4,0 МПа |
±0,4 |
±0,5 |
±1,0 |
|
6,0 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ16М |
10 МПа |
±0,4 |
±0,5 |
±1,0 |
|
16 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ25М |
16 МПа |
±0,4 |
±0,5 |
±1,0 |
|
25 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ИМ60М |
40 МПа |
±0,4 |
±0,5 |
±1,0 |
|
60 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
1) Нижний предел измерений равен нулю. | ||||
Таблица 9.1 - Преобразователи избыточного давления-разрежения AHP-10L-,g,HB, AHP-10ExL-,g,HB, AHP-10ExdL-,g,HB
|
Условное обозначение модели |
Ряд верхних пределов измерений |
Пределы допускаемой основной приведенной (к диапазону измерений) 1) погрешности у, %, для индекса модели | |||
|
P BMIN |
P BMAX |
B |
C |
D | |
|
ВМ150 |
-100 кПа |
60 кПа |
±0,4 |
±0,5 |
±1,0 |
|
-100 кПа |
150 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ВМ300 |
-100 кПа |
150 кПа |
±0,4 |
±0,5 |
±1,0 |
|
-100 кПа |
300 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ВМ500 |
-100 кПа |
300 кПа |
±0,4 |
±0,5 |
±1,0 |
|
-100 кПа |
500 кПа |
±0,25 |
±0,4 |
±0,6 | |
|
ВМ1,5М |
-0,1 МПа |
0,9 МПа |
±0,4 |
±0,5 |
±1,0 |
|
-0,1 МПа |
1,5 МПа |
±0,25 |
±0,4 |
±0,6 | |
|
ВМ2,4М |
-0,1 МПа |
1,5 МПа |
±0,4 |
±0,5 |
±1,0 |
|
-0,1 МПа |
2,4 МПа |
±0,25 |
±0,4 |
±0,6 | |
1) Нижний предел измерений равен нулю.
PBMIN - минимальный верхний предел измерений.
Pbmax - максимальный верхний предел измерений.
Таблица 10 - Преобразователи абсолютного и избыточного давления АИР-10ПН-ДА, АИР-10ЕхПН-ДА, AHP-lOExdLH-ДА, АИР-101 J 1-ДИ,
АИР-ЮЕхРН-ДИ, AHP-10ExdLH-^___________________________________’__________________________________________________
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (диапазона измерений, глубина перенастройки (Рв:Рвмах) и ряд верхних пределов (диапазонов) измерений | |||
|
1 (PBMAX) |
2 |
3 |
4 | ||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 | ||
|
Абсолютное давление АИР-10ЕН-ДА АИР-10ЕхЬН-ДА АИР-ЮЕхйЬН-ДА |
АМ160 |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
|
АМ400 |
400 кПа |
250 кПа |
160 кПа |
100 кПа | |
|
АМ600 |
600 кПа |
400 кПа |
250 кПа |
160 кПа | |
|
АМ1М |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | |
|
АМ1,6М |
1,6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа | |
|
АМ2,5М |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа | |
|
АМ6М |
6 МПа |
4 МПа |
2,5 МПа |
1,6 МПа | |
|
АМ16М |
16 МПа |
10 МПа |
6 МПа |
4 МПа | |
Продолжение таблицы 10
|
Избыточное давление АИР-10ЬН-ДИ АИР-10ЕхЬН-ДИ АИР-10Ii\dI ,Н-ДИ |
ИМ160 |
160 кПа |
100 кПа |
60 кПа |
40 кПа |
|
ИМ250 |
250 кПа |
160 кПа |
100 кПа |
60 кПа | |
|
ИМ400 |
400 кПа |
250 кПа |
160 кПа |
100 кПа | |
|
ИМ600 |
600 кПа |
400 кПа |
250 кПа |
160 кПа | |
|
ИМ1М |
1,0 МПа |
0,6 МПа |
0,4 МПа |
0,25 МПа | |
|
ИМ1,6М |
1, 6 МПа |
1,0 МПа |
0,6 МПа |
0,4 МПа | |
|
ИМ2,5М |
2,5 МПа |
1,6 МПа |
1,0 МПа |
0,6 МПа | |
|
ИМ4М |
4,0 МПа |
2,5 МПа |
1, 6 МПа |
1,0 МПа | |
|
ИМ6М |
6,0 МПа |
4,0 МПа |
2,5 МПа |
1,6 МПа | |
|
ИМ16М |
16 МПа |
10 МПа |
6,0 МПа |
4,0 МПа | |
|
ИМ25М |
25 МПа |
16 МПа |
10 МПа |
6,0 МПа | |
|
ИМ60М |
60 МПа |
40 МПа |
25 МПа |
16 МПа |
Таблица 11- Преобразователи избыточного давления-разрежения АИР-10ПН-ДИВ, АИР-IQExI.H-ДИВ. AHP-lOExdLH^HB
|
Измеряемый параметр, модификация и исполнение |
Код модели |
Номера верхнего предела (диапазона измерений, глубина перенастройки (Рв:Рвмах) и ряд верхних пределов (диапазонов) измерений | |||
|
1 (Pbmax) (Pmax(-)) |
2 |
3 |
4 | ||
|
1:1 |
1:1,6 |
1:2,5 |
1:4 | ||
|
Избыточное давление -разрежение АИР-ЮЬН-ДИВ АИР-ЮЕхЬН-ДИВ АИP-10ЕхdLН-ДИВ |
ВМ150 |
-100 кПа |
-100 кПа |
-50 кПа |
-30 кПа |
|
150 кПа |
60 кПа |
50 кПа |
30 кПа | ||
|
ВМ300 |
-100 кПа |
-100 кПа |
-100 кПа |
-50 кПа | |
|
300 кПа |
150 кПа |
60 кПа |
50 кПа | ||
|
ВМ500 |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
0,5 МПа |
0,3 МПа |
0,15 МПа |
0,06 МПа | ||
|
ВМ1,5М |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
1,5 МПа |
0,9 МПа |
0,5 МПа |
0,3 МПа | ||
|
ВМ2,4М |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа |
-0,1 МПа | |
|
2,4 МПа |
1,5 МПа |
0,9 МПа |
0,5 МПа | ||
Таблица 12 - Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений АИР-IOLH, АИР-lOExLH, АИР-lOExdLH
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений у, %, для номеров верхних пределов (диапазонов) измерений для АИР-IOLH |
Индекс модели | |||
|
1 |
2 |
3 |
4 | |
|
±0,25 |
±0,25 |
±0,4 |
±0,4 |
В |
|
±0,4 |
±0,4 |
±0,5 |
±0,5 |
С |
|
±0,6 |
±0,6 |
±1,0 |
±1,0 |
D |
Таблица 13 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В: - для АИР-10Н, АИР-IOSH, АИР-IOLH - для АИР-IOSH - для АИР-IGL |
24:18; 36:627 24; 36:624 24:12; 36^27 |
|
Потребляемая мощность, Вт, не более: - при номинальном напряжении питания постоянного тока 24 В: - для АИР-10Н, АИР-IOL, АИР-IOLH - для АИР-IOSH - при номинальном напряжении питания постоянного тока 36 В |
0,6 0,7 1,0 |
|
Габаритные размеры (высота; ширина; длина), мм, не более 1) |
240; 165;100 |
|
Масса, кг, не более |
6 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды 2), °С: |
от +5 до +50; от -10 до +50; от -10 до +70; от -25 до +70; от -25 до +80; от -40 до +70; от -50 до +70; от -55 до +70; от -60 до +70; от -40 до +80 |
Продолжение таблицы 13
|
- относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
98 от 84 до 106,7 |
|
Маркировка взрывозащиты: - для АИР-10Ех - для АИР-10Ехd - для АИР-lOExdia |
0Ех ia ПА T6 Ga X; 0Ех ia 11В T6 Ga X; 0Ех ia IIC T6 Ga X 0Ех ia ПА T5 Ga X; 0Ех ia 11В T5 Ga X; 0Ех ia IIC T5 Ga X 0Ех ia ПА T4 Ga X; 0Ех ia 11В T4 Ga X; 0Ех ia IIC T4 Ga X 0Ех ia ПА T3 Ga X; 0Ех ia ПВ T3 Ga X; 0Ех ia IIC T3 Ga X 1Ex db ПА T6 Gb X; 1Ex db ПВ T6 Gb X; 1Ex db ПС T6 Gb X 1Ex db ПА T5 Gb X; 1Ex db ПВ T5 Gb X; 1Ex db ПС T5 Gb Х 1Ex db ПА T4 Gb X; 1Ex db ПВ T4 Gb X; 1Ex db ПС T4 Gb Х 1Ex db ПА T3 Gb X; 1Ex db ПВ T3 Gb X; 1Ex db ПС T3 Gb Х 0Ех ia IIC Т6 Ga Х, 1Ех db IIC Т6 Gb Х; 0Ех ia IIC Т5 Ga Х, 1Ех db IIC Т5 Gb Х; 0Ех ia IIC Т4 Ga Х, 1Ех db IIC Т4 Gb Х; 0Ех ia IIC Т3 Ga Х, 1Ех db IIC Т3 Gb Х; 0Ех ia IIB Т6 Ga Х, 1Ех db IIB Т6 Gb Х; 0Ех ia IIB Т5 Ga Х, 1Ех db IIB Т5 Gb Х; 0Ех ia IIB Т4 Ga Х, 1Ех db IIB Т4 Gb Х; 0Ех ia IIB Т3 Ga Х, 1Ех db IIB Т3 Gb Х; 0Ех ia IIA Т6 Ga Х, 1Ех db IIA Т6 Gb Х; 0Ех ia IIA Т5 Ga Х, 1Ех db IIA Т5 Gb Х; 0Ех ia IIA Т4 Ga Х, 1Ех db IIA Т4 Gb Х; 0Ех ia IIA Т3 Ga Х, 1Ех db IIA Т3 Gb Х |
|
Средняя наработка на отказ, ч, не менее 2) |
150000;160000 270000 (для исполнений А, АЕх, АЕхd, А ОМ, АЕх ОМ, АЕ\с1 ОМ) |
|
Средний срок службы, лет, не менее 2) |
15; 20 30 (для исполнений А, АЕх, ЛЕ\Е А ОМ, АЕх ОМ, АЕ\с1 ОМ) |
|
Примечания: 1) Габаритные размеры приведены без учета длины кабельных вводов 2) В зависимости от исполнения, конкретное значение приведено паспорте. | |
Знак утверждения типа
наносится на переднюю панель преобразователей термотрансферным способом, а также на руководства по эксплуатации и паспорта - типографским способом.
Комплектность
Комплектность преобразователей представлена в таблице 14.
Таблица 14 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный АИР-101) |
НКГЖ.406233.0ХХ2) |
1 шт. |
|
Комплект программного обеспечения 1) |
- |
1 шт. |
|
Комплект монтажных частей 1) |
- |
1 шт. |
|
Преобразователи давления измерительные АИР-10. Руководство по эксплуатации |
НКГЖ.406233.0ХХРЭ2) |
1 экз. на партию |
|
Преобразователь давления измерительный АИР-10. Паспорт |
НКГЖ.406233.0ХХ-YYYПС2) |
1 экз. |
|
Методика поверки |
НКГЖ.406233.052МП |
1 экз. |
|
1) Модель преобразователя, комплект программного обеспечения и монтажных частей в соответствии с заказом. 2) Обозначение в соответствии с исполнением и модификацией преобразователя (YYY - только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ). | ||
Сведения о методах измерений
приведены в п.3.2 Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений разности давлений до 1405 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904.;
ТУ 4212-029-13282997-09 Преобразователи давления измерительные АИР-10. Технические условия.
Смотрите также
