Измерители параметров микроклимата Метеоскоп-М

Назначение

Измерители параметров микроклимата «МЕТЕОСКОП-М» (далее по тексту -приборы) предназначены для проведения измерений параметров микроклимата (температуры, относительной влажности, скорости воздушного потока и давления) в режиме однократных или периодических замеров при проведении контроля санитарногигиенических требований на рабочих местах, в жилых и общественных зданиях, на открытых территориях в соответствии с ГОСТ 12.1.005-88, ГОСТ 30494-96 , СанПиН 2.2.4.548-96, СанПиН2.1.2.1002-00, СанПиН2.4.2.1178-02, СанПиН 2.1.2.2801-10, СНиП 2.01.01, СНиП 2.04.05-91 и др.

Описание

Принцип измерения температуры в приборе основан на зависимости сопротивления полупроводникового резистора NTC от температуры. Статическая характеристика преобразования полупроводникового резистора имеет номинальное сопротивление 2кОм (при 25 °С) и обратную зависимость сопротивления от измеряемой температуры. Принцип измерения относительной влажности в приборе основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги. Влагочувствительный слой располагается между двумя электродами сенсора, один из которых влагопроницаем, образуя конденсатор, емкость которого зависит от влажности окружающей среды. Принцип действия прибора в режиме измерения скорости воздушного потока состоит в сравнении температур двух термисторов - находящегося в тепловом равновесии с окружающей средой и нагреваемого заданным током. Данные измерений температур обрабатываются встроенным в прибор микропроцессором по заложенной программе. Принцип измерения давления, реализованный в приборе, основан на принципе изменения сопротивления при деформации тензорезисторов, приклеенных к упругому элементу, который деформируется под действием давления. Результаты измерений температуры, относительной влажности, скорости воздушного потока и давления высвечиваются на жидкокристаллическом дисплее прибора.

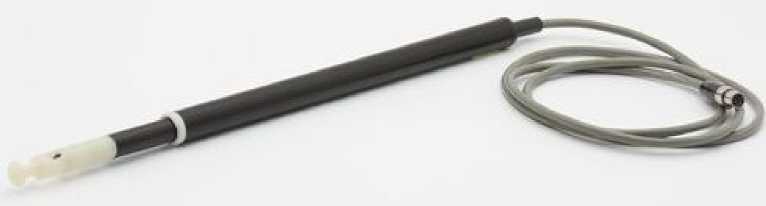

Измеритель параметров микроклимата «Метеоскоп-М» является переносным прибором и состоит из: сенсометрического щупа, в котором размещены термисторы и датчик влажности, и измерительно-индикаторного блока, в котором размещены: датчик давления, операционные усилители каналов нагрева и измерения сопротивления термисторов, аналого-цифровые преобразователи результатов, микропроцессор, блок индикации результатов и 4 аккумуляторных батареи питания прибора типа АА.

Прибор обеспечивает:

- измерение текущих значений параметров микроклимата;

- усреднение результатов измерения текущих значений параметров микроклимата за выбираемый пользователем интервал времени (от 1 до 30 мин);

- хранение в памяти процессора средних значений параметров микроклимата суммарным количеством до 1000 результатов;

- установку времени работы по таймеру.

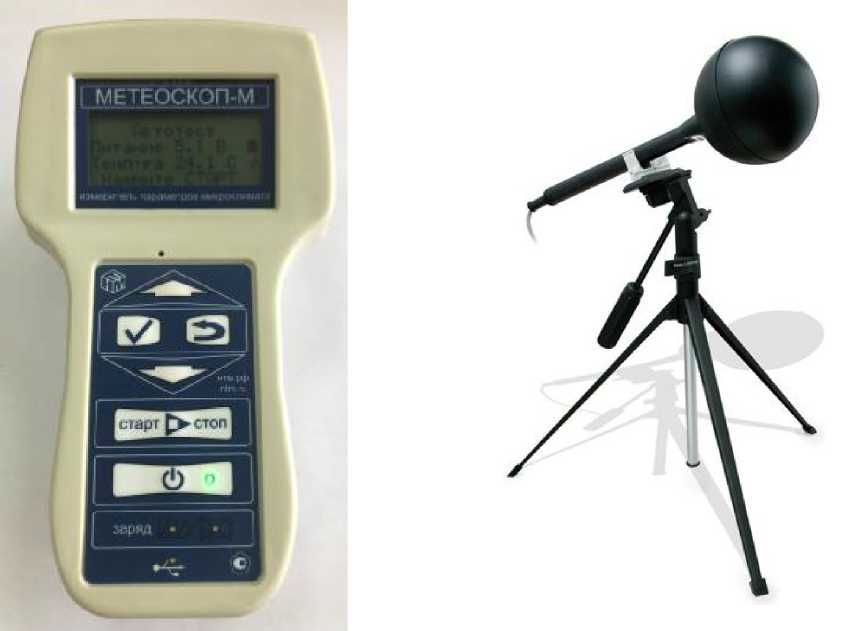

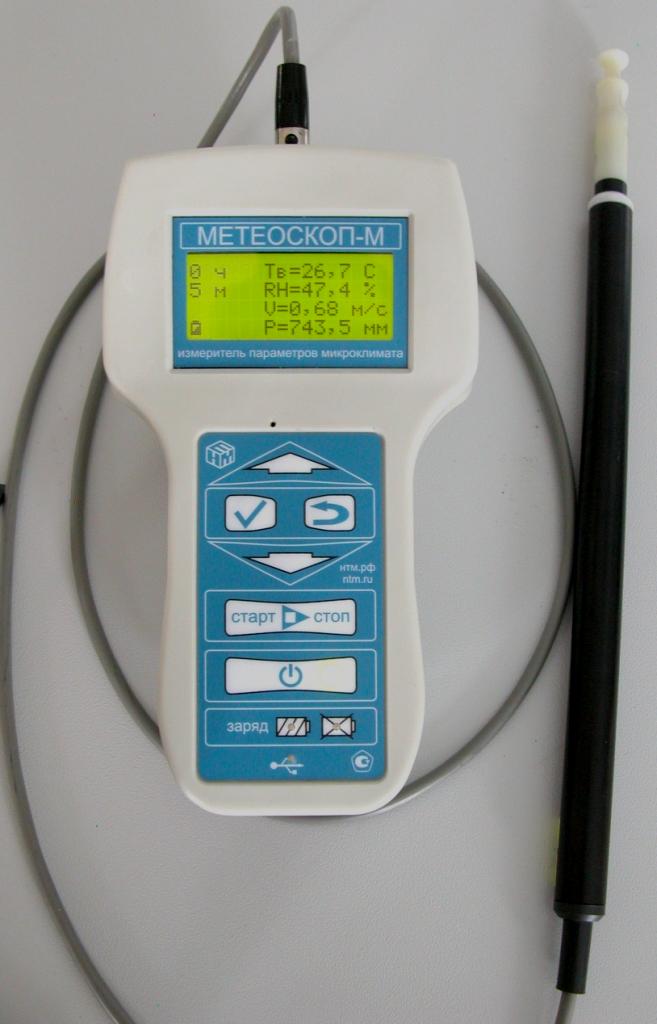

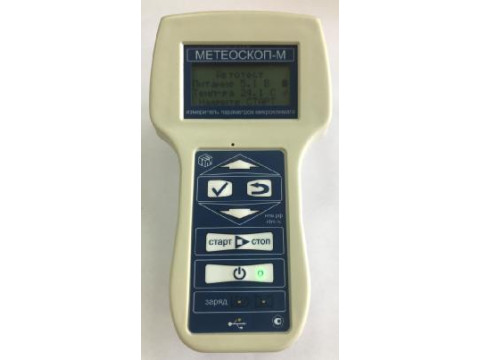

Фото 1 - Общий вида измерителя параметров микроклимата «МЕТЕОСКОП-М»

Технические характеристики

Таблица 1

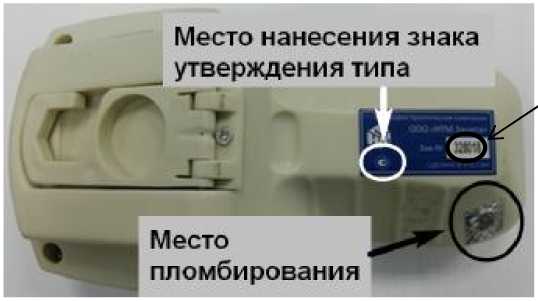

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к прибору.

Комплектность

Прибор (в комплекте с сенсометрическим щупом) - 1 шт.

Сумка укладочная - 1 шт.

Устройство зарядное БП-ЕИ-220/9 ТУ - 1 шт.

Руководство по эксплуатации БВЕК.43 11 10.04 РЭ - 1 экз.

Паспорт БВЕК.43 11 10.03 ПС - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется в соответствии с документом МП 32014-11 «Измерители параметров микроклимата «МЕТЕОСКОП-М». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», 25 апреля 2011 г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100), диапазон измерений: от минус 50 до 650 °С, пределы допускаемой основной погрешности: ± (0,03+ед.мл.разр) °С (в диапазоне от минус 50 °С до 400 °С), ± (0,06+ед.мл.разр.) °С (в диапазоне св. 400 °С до 650 °С);

- термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.. .0,01) °С;

- термостат жидкостный прецизионный переливного типа модели ТПП-1.2, диапазон воспроизводимых температур от минус 60 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С;

- камера климатическая мод. MHU-800CSSA, диапазон воспроизводимых значений относительной влажности от 5 до 98 %;

- термогигрометр «ИВА-6АР», ПГ канала измерений относительной влажности ±1,0 % в диапазоне от 2 до 98 %;

- барометр образцовый переносной БОП-1М-3, диапазон 0,5.110 кПа, ПГ: ±10 Па;

- стенд аэродинамический образцовый АДС-110/30, диапазон 0,1.30 м/с.

Сведения о методиках (методах) измерений приведены в п.4.5 Руководства по эксплуатации БВЕК.43.1110.04 РЭ.

Нормативные документы

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.

ГОСТ 8.017-79.   ГСИ. Государственный первичный эталон и общесоюзная

поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ    431110-003-18446736-11    «Измеритель    параметров    микроклимата

«МЕТЕОСКОП-М»».Технические условия .

Рекомендации к применению

Осуществление измерений, производимых при выполнении работ по обеспечению безопасных условий и охраны труда; осуществлении деятельности в области охраны окружающей среды; осуществлении мероприятий государственного контроля (надзора).
