Датчики давления серии АМ-2000
| Номер в ГРСИ РФ: | 35035-14 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО "АМ - Все измерения", г.Челябинск |
Для измерения абсолютного, избыточного, разности и гидростатического давления и преобразования в унифицированный выходной аналоговый или цифровой сигналы в различных отраслях промышленности. Измеряемые среды - газ, пар и жидкости (в том числе нефтепродукты). Область применения - в системах автоматического контроля, регулирования и управления технологическими процессами, технологического и коммерческого учета на предприятиях газовой, нефтеперерабатывающей, энергетической, металлургической, химической, нефтехимической, пищевой и других отраслей промышленности.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 35035-14 | |||||||||||||||||||||
| Действует | по 26.03.2029 | |||||||||||||||||||||
| Наименование | Датчики давления | |||||||||||||||||||||
| Модель | серии АМ-2000 | |||||||||||||||||||||
| Приказы |
№1351 от
03.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bc277fca-62af-2dda-91f7-8ab3b9d056fd | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
| Год регистрации | 2014 | |||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 21.04.2014 утвержден вместо 35035-08 |
| Информация о сертификате | |
| Срок действия сертификата | 21.04.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 505 п. 10 от 21.04.201414д2 от 25.12.08 п.496 |
Производитель / Заявитель
ООО «АМ-Все измерения», РОССИЯ, 454085, Челябинская обл., г.о. Челябинский, вн.р-н Тракторозаводский, г. Челябинск, ул. Хохрякова, д. 40, помещ. 3
Россия
454084, ул.Кирова, 5-В, 454078, ул.Дзержинского, 93 Б
Поверка
| Методика поверки / информация о поверке |
МП-04-2024-20 Государственная система обеспечения единства измерений Датчики давления серии АМ-2000 Методика поверки
(с 28.04.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
для датчиков с осн. погрешностью ±0,065 %, ±0,075 %; ±0,5 %; ±1,0 %
5 лет
для остальных
4 года
для датчиков с осн. погрешностью ±0,10 %
|
| Зарегистрировано поверок |
12780
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12599 (99%) |
| Неуспешных поверок (СИ непригодно) | 181 (1 %) |
| Актуальность информации | 06.12.2025 |
Поверители
Скачать
|
35035-14: Описание типа
2025-35035-14.pdf
|
Скачать | 769.1 КБ | |
|
35035-14: Методика поверки
2025-mp35035-14.pdf
Файл устарел
|
Скачать | 3.5 MБ | |
|
35035-14: Методика поверки
МП-04-2024-20
2025-mp35035-14-1.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Датчики давления серии АМ-2000 (далее - датчики) предназначены для измерения давления абсолютного, избыточного (в том числе давления-разрежения), дифференциального (разности давлений), гидростатического давления (уровня) и преобразования измеренных значений в унифицированный выходной аналоговый сигнал постоянного тока и/или в цифровой выходной сигнал в стандарте протокола HART. Измеряемые среды - газ, пар и жидкости (в том числе нефтепродукты, агрессивные и едкие среды).
Описание
Принцип действия датчиков основан на емкостном методе измерений давления. Под воздействием измеряемого давления изменяется общая электрическая емкость сенсора, состоящего из двух последовательно соединенных конденсаторов. Изменение общей электрической емкости сенсора пропорционально измеряемому давлению.
Датчик состоит из сенсорного модуля, включающего в себя: сенсор, аналого-цифровой преобразователь (АЦП) и микропроцессор; цифро-аналогового преобразователя (ЦАП). Каждый сенсорный модуль проходит индивидуальную градуировку параметров во всем диапазоне рабочих температур и давлений. Градуировочные характеристики сенсорного модуля хранятся в энергонезависимой памяти микропроцессора.
Датчик обладает функцией перенастройки диапазона измерений.
Датчики давления могут комплектоваться жидкокристаллическим индикаторным устройством (ЖКИ), которое обеспечивает визуализацию значений измеряемого давления.
Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал силы постоянного тока с наложенным на него цифровым сигналом в стандарте HART. Цифровые и аналоговые сигналы передаются одновременно по одной паре проводов. Управление ЖКИ и визуализация значений измеряемого параметра осуществляется микропроцессором сенсорного модуля.
Датчики имеют различные исполнения по материалам деталей, контактирующим с измеряемой средой. Датчики выпускаются во фланцевом и в штуцерном исполнениях. Конструкция датчиков позволяет подсоединять к ним различные типы фланцев, применять их совместно с клапанными/вентильными блоками различных форм и конструкций, использовать со специальными измерительными диафрагмами, осредняющими напорными трубками, а также с выносными разделительными мембранами. Датчики могут комплектоваться переходниками, кронштейнами, другими принадлежностями. Обозначение исполнения датчиков приведено в виде буквенно-цифрового кода в паспорте и имеет структуру, расшифровка которой приведена в технической документации на датчики.
В зависимости от измеряемого давления датчики имеют следующие модели:
• абсолютное давление: АР (фланцевое исполнение), ТА (штуцерное исполнение);
• избыточное давление (в том числе давление-разрежение): GP (фланцевое
исполнение), TG (штуцерное исполнение); GPYC (исполнение с выносной разделительной мембраной);
• разности давлений: DP (фланцевое исполнение), HP (фланцевое исполнение), DPYC (исполнение с выносными разделительными мембранами);
• гидростатическое давление: LT (фланцевое исполнение).
Корпус электронного преобразователя (ЦАП) датчиков стандартно выполнен в сине-голубом цвете; при этом возможно изготовление в другом цвете по индивидуальному запросу потребителя.
Общий вид датчиков приведен на рисунке 1.
Серийный номер в виде цифрового обозначения наносится на маркировочную табличку любым способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 2.

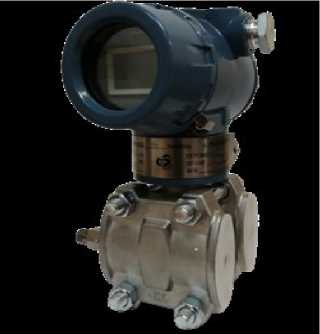

a) AM-2000 -DP/ -HP

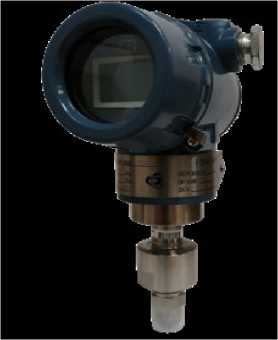

б) AM-2000 -TG/ -TA

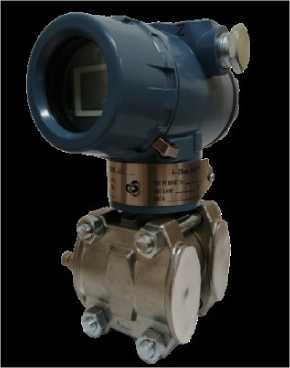

в) AM-2000 -GP/ -AP

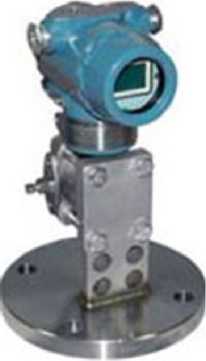

г) AM-2000-LT

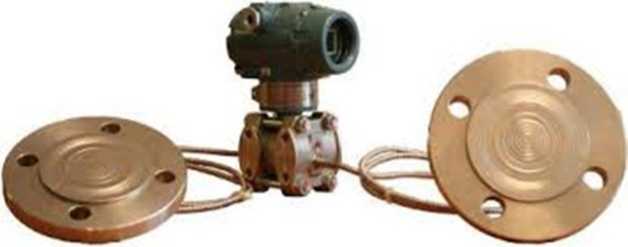

д) AM-2000 -DPYC/ -GPYC
Рисунок 1 - Общий вид датчиков

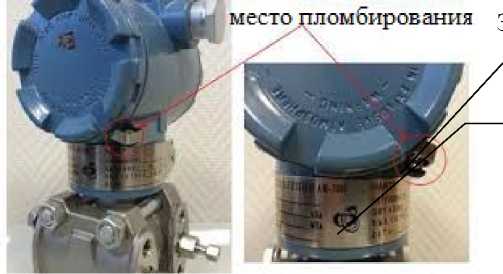

Датчики пломбируются скобой с контргайкой. Схема пломбирования в целях предотвращения несанкционированного вмешательства в работу датчиков, а также место нанесения знака утверждения типа приведены на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
место дтломбирования
Знак утверждения _____типа_____
Серийный номер
Рисунок 2 - Схема пломбирования датчиков
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), которое устанавливается (прошивается) в энергонезависимую память при изготовлении; в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) встроенного ПО датчиков АМ-2000 |
Значение |
|
Идентификационное наименование ПО |
WTR206 |
|
Номер версии (идентификационный номер) ПО, не ниже: |
R65 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений, кПа 1) - избыточного давления - абсолютного давления - разности давлений: модели DP, GPYC, DPYC модель НР - гидростатического давления |
от -100 до +41370 от 0 до 6890 от -6890 до +6890 от -2068 до +2068 от -690 до +690 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности при настройке на Ртах для датчиков избыточного давления, абсолютного давления, % 1) |
±0,065; ±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,5; ±0,75; ±1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности при настройке на Ртах для датчиков разности давлений, гидростатического давления, % 1) |
±0,1; ±0,15; ±0,2; ±0,25; ±0,5; ±0,75; ±1,0 |
|
Вариация выходного сигнала |
не превышает абсолютного значения допускаемой основной погрешности |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 0С, %/10 0С |
±(0,06+0,04^АРтах/АРв) 2) |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений (от максимального диапазона измерений) погрешности датчиков разности давлений, вызванной воздействием рабочего (статического) давления, ±%/МПа |
от ±0,023 до ±0,078 |
|
Нормальные условия измерений: - температура окружающей среды, ос - относительная влажность, % - атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106 |
|
Примечания: Ртах - максимальный верхний предел измерений модели датчика. Рв - верхний предел или диапазон измерений модели датчика, на который настроен датчик (от Ртах до Ртах/100). Poi - настраиваемый нижний предел измерений модели датчика при перенастройке. Po - нижний предел измерений модели датчика, равный Ртах/100. ) Фактическое значение диапазона измерения и пределов допускаемой погрешности приведены в заводском паспорте на средство измерений. 2) Для кодов диапазона 4-9, для остальных ±0,3 %. Коды диапазонов указаны в таблице 3. APmax = (Pmax - Po) - диапазон измерений модели датчика. ДРв = (Рв - P0i) - настраиваемый диапазон измерений модели датчика. | |
Таблица 3 - Пределы минимального диапазона и верхний предел измерений (ВПИ) датчиков давления
|
Датчики давления фланцевого исполнения |
Код диапазона | ||||||||
|
Пределы минимального диапазона и ВПИ, кПа | |||||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 | |
|
АМ-2000-DP |
0-0,100 ~1,5 |
0-0,188 ~7,5 |
0-0,374 ~37,4 |
0-1,868 ~186,8 |
0-6,900 ~690 |
0-20,68 ~2068 |
0-68,90 ~6890 |
“ |
“ |
|
АМ-2000-HP |
“ |
“ |
0-0,374 ~37,4 |
0-1,868 ~186,8 |
0-6,900 ~690 |
0-20,68 ~2068 |
“ |
“ |
“ |
|
АМ-2000-GP |
0-0,100 ~1,5 |
0-0,188 ~7,5 |
0-0,374 ~37,4 |
0-1,868 ~186,8 |
0-6,900 ~690 |
0-20,68 ~2068 |
0-68,90 ~6890 |
0-206,8 ~20680 |
0-413,7 ~41370 |
|
АМ-2000-AP |
0-0,100 ~1,5 |
0-0,188 ~7,5 |
0-0,374 ~37,4 |
0-1,868 ~186,8 |
0-6,900 ~690 |
0-20,68 ~2068 |
0-68,90 ~6890 |
“ |
“ |
|
Датчики давления фланцевого исполнения |
Код диапазона | ||||||||
|
Пределы минимального диапазона и ВПИ, кПа | |||||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 | |
|
АМ-2000-LT |
“ |
0-0,188 ~7,5 |
0-0,374 ~37,4 |
0-1,868 ~186,8 |
0-6,900 ~690 |
“ |
“ |
“ |
“ |
|
Датчики давления штуцерного исполнения |
Код диапазона | ||||||||
|
Пределы минимального диапазона и ВПИ, кПа | |||||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 | |
|
АМ-2000-TG |
“ |
0-0,188 ~7,5 |
0-0,374 ~37,4 |
0-1,868 ~186,8 |
0-6,900 ~690 |
0-20,68 ~2068 |
0-68,90 ~6890 |
0-206,8 ~20680 |
0-413,7 ~41370 |
|
АМ-2000-TA |
“ |
0-0,188 ~7,5 |
0-0,374 ~37,4 |
0-1,868 ~186,8 |
0-6,900 ~690 |
0-20,68 ~2068 |
0-68,90 ~6890 |
“ |
“ |
|
Датчики давления с выносными мембранами |
Код диапазона | ||||||||
|
Пределы минимального диапазона и ВПИ, кПа | |||||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 | |
|
АМ-2000-DPYC АМ-2000-GPYC |
“ |
0-0,188 ~7,5 |
0-0,374 ~37,4 |
0-1,868 ~186,8 |
0-6,900 ~690 |
0-20,68 ~2068 |
0-68,90 ~6890 |
“ |
“ |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Выходные сигналы: - аналоговый сигнал постоянного тока, мА - цифровой сигнал |
от 4 до 20; от 20 до 4 протокол HART |
|
Напряжение питания, В - для датчиков с ЖКИ - для датчиков с ЖКИ и подсветкой - для датчиков без ЖКИ |
от 15 до 45 от 24 до 45 от 12 до 45 |
|
Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа Диапазон рабочих температур, 0С: - для датчиков с ЖКИ - для датчиков без ЖКИ |
до 100 от 84 до 106 от -25 до +60 1) от -50 до +80 |
|
Габаритные размеры, мм, не более: 2) (высота х ширина х длина) - для моделей DP, GP, HP, DPYC, GPYC (с ЖКИ) - для моделей DP, GP, HP, DPYC, GPYC (без ЖКИ) - для моделей TG, TA (с ЖКИ) - для моделей TG, TA (без ЖКИ) - для модели LT (с ЖКИ) - для модели LT (без ЖКИ) |
210х140х115 210x115x115 215x140x115 215x115x115 270x140x115 270x115x115 |
|
Масса, кг, не более 2) - для моделей TG, TA - для моделей DP, GP, HP - для моделей LT - для моделей DPYC, GPYC |
от 1,0 до 2,0 от 4,0 до 5,0 2) 5,0 от 4,0 до 17,0 2) |
|
Наименование характеристики |
Значение характеристики |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
200 000 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254 |
IP67 |
|
Вид взрывозащиты 3) |
- искробезопасная электрическая цепь уровня «ia»; - взрывонепроницаемая оболочка уровня «d»; - комбинированная взрывозащита |
|
Примечания: 1) Воздействие температуры окружающей среды от минус 50 °С до минус 25 °С включительно не приводит к повреждению ЖКИ, при этом показания индикатора могут быть нечитаемыми, частота его обновлений снижается. 2) В зависимости от моделей датчиков; без учета капилляров и фланцев. 3) Маркировка взрывозащиты согласно действующему сертификату соответствия ТР ТС 012/2011. | |
Знак утверждения типа
наносится на металлическую маркировочную табличку, прикрепленную к корпусу датчика способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
АМ-2000 ХХХХ |
1 шт. |
|
Руководство по эксплуатации |
АМ-2000.000.00 РЭ 1) |
1 экз. |
|
Паспорт |
АМ-2000.000.02 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Комплект монтажных частей и иные принадлежности |
- |
в соответствии с запросом потребителя |
|
Примечание: 1) Допускается комплектовать 1 экз. на каждые 10 датчиков, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в эксплуатационном документе «Датчики давления серии АМ-2000. Руководство по эксплуатации. АМ-2000.000.00 РЭ» раздел 3.
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерения абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерения разности давлений до 1-105 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;
ТУ 4212-001-94773174-2006 «Датчики давления серии АМ-2000. Технические условия».
