Трансформаторы тока ТЛО-24

Назначение

Трансформаторы тока ТЛО-24 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 24 кВ.

Описание

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов - многовитковая или одновитковая, выводы первичной обмотки расположены на корпусе трансформатора, сбоку или сверху в зависимости от конструктивного исполнения. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов М12.

Трансформаторы изготавливаются с одной или с несколькими вторичными обмотками, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы внутренней установки могут быть установлены в любом положении, а наружной установки вертикально и крепятся к конструкции болтами М12. Трансформаторы тока изготавливаются в разных конструктивных исполнениях.

Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам и конфигурации, метрологическими и техническими характеристиками, указанными в таблицах 1 и 2.

Структура условного обозначения трансформаторов тока приведена на рисунке 1.

Общий вид трансформаторов с указанием места нанесения заводского номера, места нанесения знака утверждения типа представлен на рисунках 2 и 3.

Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

Заводской номер наносится арабскими цифрами справа на табличке технических данных (маркировочной табличке) для конструктивных исполнений МхХ в виде шильда с печатью данных полиграфическим способом, для конструктивных исполнений МНхХ в виде металлической таблички с нанесением данных методом лазерной гравировки.

ТЛО - 24 Х-ХХ-Х-Х/Х ХХ Х ХкА (Хс)

Время протекания тока термической стойкости, секунды (1 или 3 секунды)

__________Ток термической стойкости, кА___________________ ___________Уровень изоляции_____________________________

_____________Категория размещения ГОСТ 15150-69____________ _______________Климатическое исполнение ГОСТ 15150-69________

Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов __________________указываются все значения через тире)_____________

Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии ____________________отпайки или переключения указывается в скобках)

Номинальная вторичная нагрузка, В^А (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную ______________________вторичную нагрузку в виде дроби)________________

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для ________________________защиты (указывается только числовое значение)

Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби). Для трансформаторов тока с расширенным диапазоном номинальных первичных токов к обозначению __________________________класса точности добавляется символ «*»___________

Конструктивный вариант исполнения:

МхХ1) - трансформатор внутренней установки;

___________________________МНхХ1) - трансформатор наружной установки._____ ______________________________Номинальное напряжение, кВ____________________

Трансформатор тока с литой изоляцией, конструкция - опорный

Место нанесения знака утверждения типа

Место нанесения заводского номера

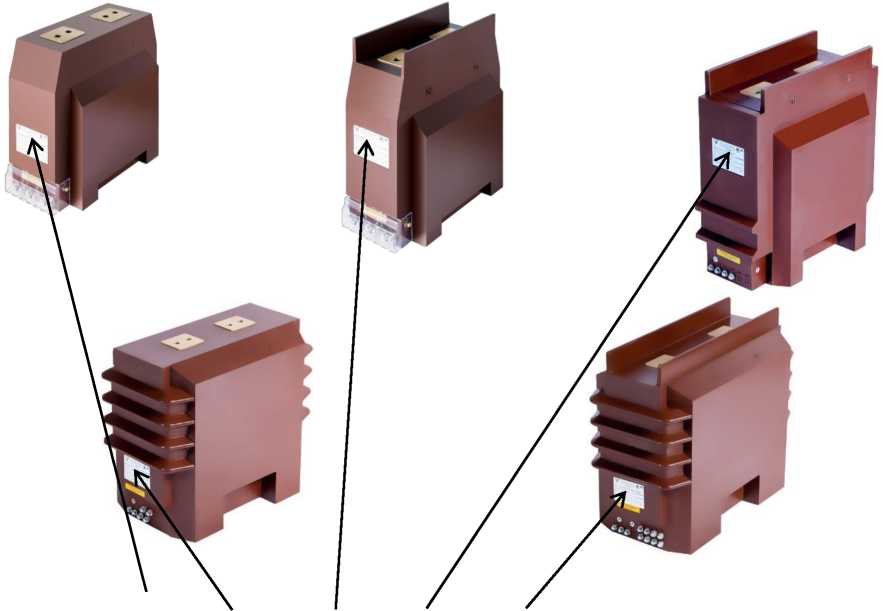

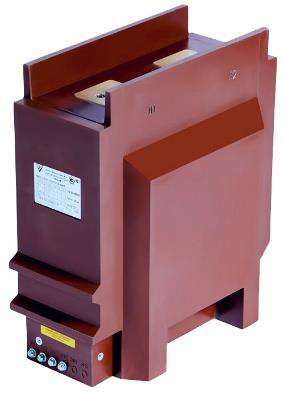

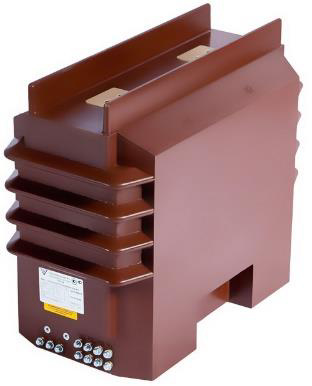

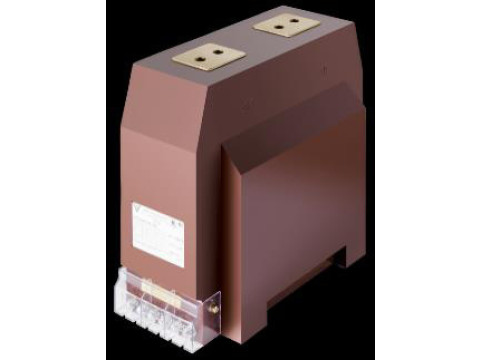

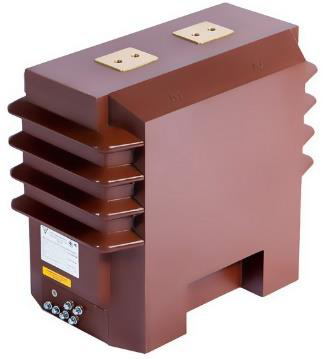

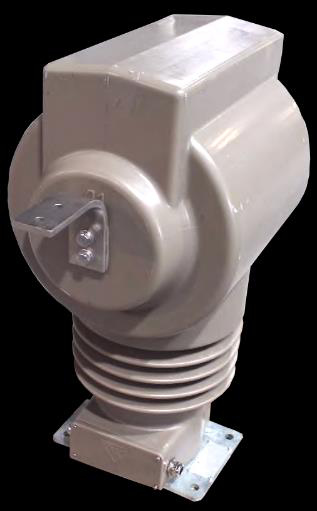

Рисунок 2 - Общий вид трансформаторов внутренней установки с указанием места нанесения заводского номера, места нанесения знака утверждения типа

Место нанесения

Место нанесения знака утверждения

заводского номера

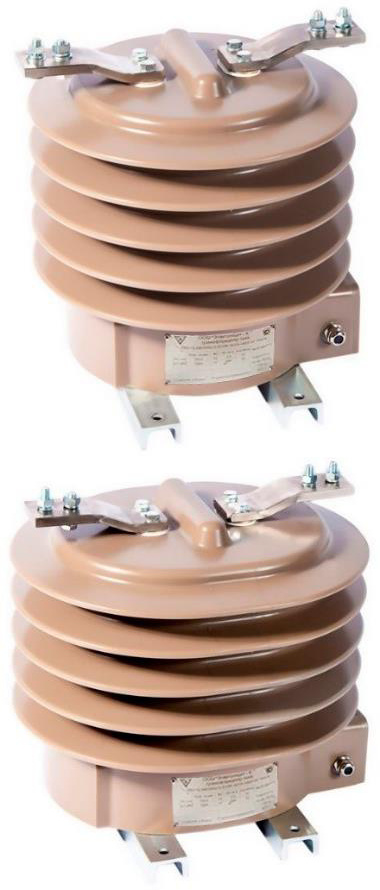

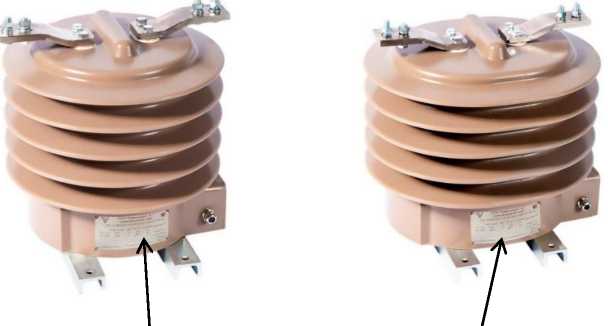

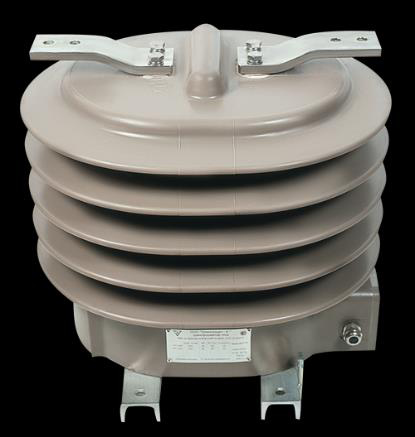

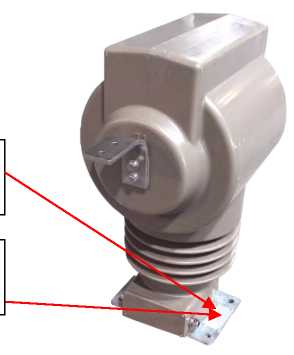

Рисунок 3 - Общий вид трансформаторов наружной установки с указанием места нанесения заводского номера, места нанесения знака утверждения типа

Технические характеристики

Таблица 1 - Метрологические характеристики

П Продолжение таблицы 1

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку (шильд) любым технологическим способом.

Комплектность

аблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 1.1 документа ЭК.1.760.010 РЭ «Трансформатор тока ТЛО-24. Руководство по эксплуатации» или ЭК.1.775.004 РЭ «Трансформатор тока ТЛО-24. Руководство по эксплуатации».

Нормативные документы

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

ГОСТ Р 70507.2-2024 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»

Приказ Росстандарта от 21.07.2023 № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ТУ 3414-024-52889537-07 «Трансформаторы тока ТЛО-24. Технические условия»
