Преобразователи давления корабельные ПДК
| Номер в ГРСИ РФ: | 37529-18 |
|---|---|
| Производитель / заявитель: | ООО "Валком", г.С.-Петербург |
Преобразователи давления корабельные ПДК (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного, абсолютного давления, а также разности давлений нейтральных и агрессивных жидких и газообразных сред в нормированный аналоговый выходной сигнал постоянного тока и (или) цифровой сигнал (HART).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 37529-18 | ||||||
| Действует | по 28.06.2029 | ||||||
| Наименование | Преобразователи давления корабельные | ||||||
| Модель | ПДК | ||||||
| Модификации |
ПДК-67-А ПДК-68-А ПДК-М8-А ПДК-ВО-А ПДК-67-И ПДК-68-И ПДК-М8-И ПДК-ВО-И ПДК-67-П ПДК-68-П ПДК-ВО-П ПДК-65-Д ПДК-67-Д ПДК-ВО-Д |
||||||
| Приказы |
№2042 от
08.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3fd3f904-3c9b-b945-943b-bbedaf4503b6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Валком», РОССИЯ, 196084, г. Санкт-Петербург, ул. Ломаная, д. 10
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 231-0052-2025 с изм. № 1 ГСИ. Преобразователи давления корабельные ПДК. Методика поверки
(с 08.10.2026)
МП 231-0052-2025 ГСИ. Преобразователи давления корабельные ПДК. Методика поверки
(по 08.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
с пределами осн. привед. погрешности ±0,15 %
5 лет
|
| Зарегистрировано поверок |
18659
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18454 (99%) |
| Неуспешных поверок (СИ непригодно) | 205 (1 %) |
| Актуальность информации | 21.10.2026 |
Поверители
Скачать
|
37529-18: Описание типа
2018-37529-18.pdf
|
Скачать | 465.7 КБ | |
|
37529-18: Методика поверки
2018-mp37529-18.pdf
Файл устарел
|
Скачать | 161.8 КБ | |
|
37529-18: Методика поверки
2025-mp37529-18.pdf
Файл устарел
|
Скачать | 3.1 MБ | |
|
37529-18: Описание типа
2026-37529-18.pdf
|
Скачать | 437.3 КБ | |
|
37529-18: Методика поверки
МП 231-0052-2025 с изм. № 1
2026-mp37529-18.pdf
|
Скачать | 2.9 MБ | |
|
37529-18: Методика поверки
МП 231-0052-2025
2025-mp37529-18-1.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Преобразователи давления корабельные ПДК (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного, абсолютного давления, а также разности давлений нейтральных и агрессивных жидких и газообразных сред в нормированный аналоговый выходной сигнал постоянного тока и (или) цифровой сигнал (HART).
Преобразователи предназначены для работы с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Описание
Принцип действия преобразователей основан на упругой деформации измерительной мембраны, на которую нанесены пьезорезистивные элементы, соединенные в мостовую схему. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезистивных элементов и разбалансу мостовой схемы. При этом возникает электрический сигнал, пропорциональный давлению, который поступает на вход электронной платы и преобразуется в нормированный выходной сигнал постоянного тока.
Преобразователи выпускаются в следующих модификациях: ПДК-67-А, ПДК-68-А, ПДК-М8-А, ПДК-ВО-А - предназначены для измерений абсолютного давления; ПДК-67-И, ПДК-68-И, ПДК-М8-И, ПДК-ВО-И, ПДК-67-П, ПДК-68-П, ПДК-ВО-П - для измерений избыточного давления, ПДК-65-Д, ПДК-67-Д, ПДК-ВО-Д - для измерений разности давлений. Модификации отличаются вариантами исполнения корпуса и типом измеряемого давления.
Конструктивно преобразователи выполнены в виде единого герметичного корпуса, в котором расположен чувствительный элемент и электронная плата преобразования. От воздействия измеряемой среды чувствительный элемент защищен металлической разделительной мембраной. Измеряемое давление подается через штуцер в рабочую полость преобразователей.
Преобразователи выпускаются как в общепромышленном, так и во взрывозащищенном исполнении. Преобразователи взрывозащищенного исполнения имеют исполнение «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», и могут применяться во взрывоопасных зонах.
Структура условного обозначения преобразователей:
Преобразователь давления корабельный ПДК-
ХХ - Х - ХХХХ - Х - Х - ХХХ - Х - ХХ - ХХХ
|
Тип корпуса | ||
|
Тип измерителя | ||
Диапазон измерений
Выходной сигнал____________________________
Взрывозащищенность______________________________
Тип и размер присоединения__________________________________
Исполнение мембраны_____________________________________________
Погрешность измерений____________________________________________________
Длина кабеля (для ПДК-68-.. и ПДК-М8-..), кабельный ввод или отверстие для кабельного ввода
Заводской номер в виде буквенно-цифрового обозначения наносится методом наклейки и (или) методом лазерной гравировки на корпус преобразователей.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей в зависимости от модификации представлен на рисунках 1-8. Места нанесения заводского номера и знака утверждения типа на преобразователи представлены на рисунке 9.

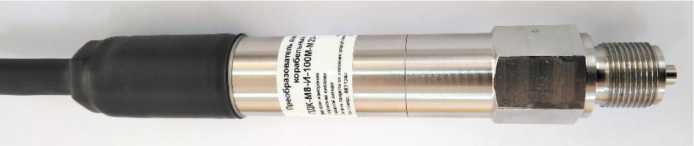

Рисунок 1 - Общий вид преобразователей давления корабельных ПДК, вариант исполнения корпуса M8

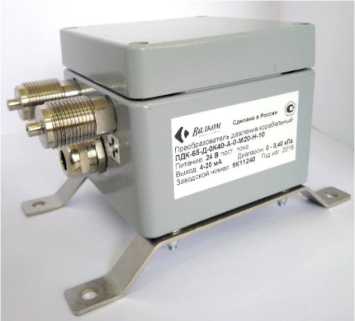

Рисунок 2 - Общий вид преобразователей давления корабельных ПДК, модификация ПДК-65-Д, вариант исполнения корпуса 65

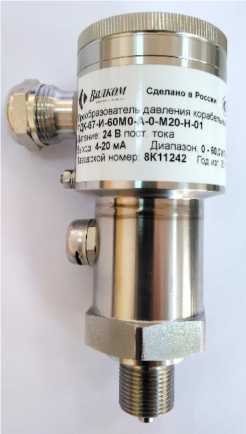

Рисунок 3 - Общий вид преобразователей давления корабельных ПДК, вариант исполнения корпуса 67
Рисунок 4 - Общий вид преобразователей давления корабельных ПДК, модификация ПДК-67-П, вариант исполнения корпуса 67

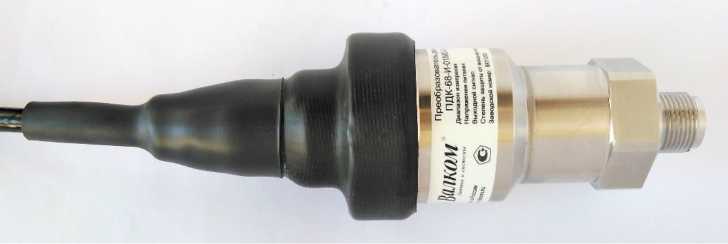

Рисунок 5 - Общий вид преобразователей давления корабельных ПДК, вариант исполнения корпуса 68

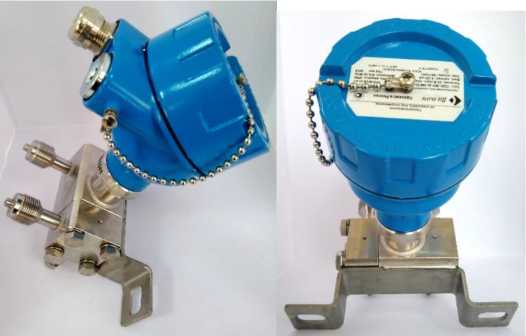

Рисунок 6 - Общий вид преобразователей давления корабельных ПДК, модификация ПДК-ВО-Д, вариант исполнения корпуса ВО
Рисунок 7 - Общий вид преобразователей давления корабельных ПДК, вариант исполнения корпуса ВО
Рисунок 8 - Общий вид преобразователей давления корабельных ПДК, модификация ПДК-67-Д, вариант исполнения корпуса 67
Место нанесения знака утверждения типа
Места нанесения заводского номера
Рисунок 9 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Преобразователи функционируют под управлением встроенного программного обеспечения (ПО). ПО выполняет следующие функции: считывание информации с пьезорезистивного сенсора, хранение калибровочных констант, преобразование полученных данных с учетом калибровочных констант и передачу результата на блоки выдачи аналогового и цифрового сигнала, а также хранение данных о превышении предельно допустимого давления.
Влияние встроенного ПО преобразователей учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
UPT T7cs vXX.X.X.XX.hex(1) |
|
Номер версии (идентификационный номер) ПО |
v.14.0.0.XX(2) |
|
Цифровой идентификатор ПО |
3A1BXX(2) |
|
Алгоритм вычисления идентификатора ПО |
CRC16 |
|
(1) XX.X.X.XX - номер версии ПО. (2) Цифровое обозначение «XX» (в диапазоне значение от 00 до 99) не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Верхние пределы измерений давления и пределы допускаемой основной
приведенной погрешности измерений давления
|
Модификация |
Верхний предел измерений давления из ряда по ГОСТ 22520, МПа |
Пределы допускаемой основной приведенной погрешности измерений давления y(1), % от верхнего предела измерений |
|
ПДК-67-А, ПДК-68-А, ПДК-М8-А, ПДК-ВО-А |
от 0,1 до 100,0 |
±0,15; ±0,25; ±0,5 |
|
ПДК-67-И, ПДК-68-И, ПДК-М8-И, ПДК-ВО-И |
0,01 |
±0,5 |
|
св. 0,01 до 0,06 включ. |
±0,25; ±0,5 | |
|
св. 0,06 до 100 |
±0,15; ±0,25; ±0,5 | |
|
ПДК-67-П |
0,01 |
±0,5 |
|
св. 0,01 до 100,0 |
±0,25; ±0,5 | |
|
ПДК-65-Д |
от 0,0004 до 0,004 включ. |
±1; ±1,5 |
|
св 0,004 до 0,01 включ. |
±1; ±1,5 | |
|
ПДК-67-Д, ПДК-ВО-Д |
св. 0,01 до 0,035 включ. |
±1; ±1,5 |
|
св. 0,035 до 0,06 включ. |
±0,5; ±1; ±1,5 | |
|
св. 0,06 до 3,5 |
±0,15; ±0,25; ±0,5; ±1; ±1,5 | |
|
(1) конкретное значение погрешности указывается в паспорте на преобразователь. | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % от верхнего предела измерений |
0,5y |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал мА Цифровой интерфейс |
от 4 до 20 HART |
|
Напряжение питания постоянного тока номинальное напряжение, В допустимое рабочее напряжение, В |
24 от 18 до 31,2 |
|
Потребляемая мощность, В^А, не более |
1 |
|
Предельно допустимое давление, % от верхнего предела измерений |
150 (1) |
|
Наименование характеристики |
Значение |
|
Степень защиты от воздействий окружающей среды: - для ПДК-65 - для ПДК-67 - для ПДК-68 и ПДК-М8 |
IP65 IP67 IP68 |
|
Маркировка взрывозащиты: - для ПДК-67, ПДК-68, ПДК-М8 - для ПДК-65 - для ПДК-ВО |
0Ex ia IIC T5 Ga X 0Ex ia IIC T4 Ga X 1 Ex db IIC T6 Gb |
|
Условия эксплуатации: - температура окружающей среды, °С - температура рабочей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -60 до +100 (2) от -40 до +85 от -20 до +85 (3) 98 от 84 до 106,7 |
|
(1) но не более 110 МПа. (2) дополнительная погрешность в диапазоне от -60 до -40 °С (от -60 до -20 °С для ПДК-65) и от +85 до +100 °С не нормируется. Воздействие предельной температуры в диапазоне от +85 до +100 °С допускается не более 1 часа. (3) для ПДК-65. | |
Таблица 5 - Масса и габаритные размеры
|
Модификация |
Вариант исполнения корпуса |
Габа |
ритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота |
диаметр | |||
|
ПДК-xx-A, ПДК-хх-И |
67 |
86 |
55 |
138 |
- |
1,3 |
|
68 |
- |
- |
225 |
60 |
2,1 | |
|
ВО |
196 |
90 |
197 |
- |
2,8 | |
|
ПДК-хх-П |
67 |
55 |
87 |
176 |
- |
2,0 |
|
ПДК-xx-A, ПДК-хх-И |
М8 |
- |
- |
168 |
30 |
1,1 |
|
ПДК-хх-Д |
65 |
163 |
101 |
100 |
- |
1,1 |
|
67 |
117 |
155 |
185 |
- |
2,5 | |
|
ВО |
130 |
90 |
233 |
- |
2,8 | |
Примечание: хх - вариант исполнения корпуса.
Масса и габаритные размеры указаны для основных исполнений, без учета кабеля.
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
155000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на корпус преобразователя методом наклейки или иным методом, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь давления корабельный ПДК |
АТЛМ.406233.001-2008 |
1 шт. |
|
Паспорт |
АТЛМ.406233.001ПС |
1 экз. |
|
Руководство по эксплуатации |
АТЛМ.406233.001РЭ-2015 |
1 экз. (на партию не более 10 шт., поставляемых в один адрес) |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические требования
Государственная поверочная схема для средств измерений избыточного давления
до 4000 МПа, утвержденная Приказом Росстандарта от 14.04.2026 № 731
Государственная поверочная схема для средств измерений абсолютного давления, утвержденная Приказом Росстандарта от 05.12.2025 № 2667
Государственная поверочная схема для средств измерений разности давлений до 1-105 Па, утвержденная Приказом Росстандарта от 10.03.2025 № 472
АТЛМ.406233.001ТУ-2008 Технические условия. Преобразователи давления корабельные ПДК
