Хроматографы "Хроматэк - Кристалл 9000"
| Номер в ГРСИ РФ: | 38303-13 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ЗАО СКБ "Хроматэк", г.Йошкар-Ола |
Для анализов широкого спектра органических и некоторых неорганических соединений в жидкой и газовой фазах. При соответствующей пробоподготовке может быть использован для анализов твердых веществ. В состав хроматографа входит масс-спектрометрический детектор, что позволяет выполнять хромато-масс-спектрометрические анализы. Область применения - исследования в заводских и научно-исследовательских лабораториях, контроль качества продукции при производстве на предприятиях химической, химической, нефтеперерабатывающей, газовой и других отраслях промышленности, экологический контроль и т.д.Используются в системах коммерческого учета в сфере распространения государственного метрологического контроля и надзора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 38303-13 |
| Наименование | Хроматографы |
| Модель | "Хроматэк - Кристалл 9000" |
| Класс СИ | 31.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 10.09.2013 утвержден вместо 38303-08 |
| Информация о сертификате | |
| Срок действия сертификата | 10.09.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1086 п. 03 от 10.09.201309д от 24.07.08 п.23 |
Производитель / Заявитель
ЗАО СКБ "Хроматэк", г.Йошкар-Ола
Россия
424000, ул.Строителей, 94. (почт.адрес 424000, главпочтамт а/я 84) Тел./факс: (8362) 68-59-16; тел. 68-59-01, 68-59-02, 68-59-03, 68-59-04, 68-59-70, E-mail: chromatec@mari-el.ru, mail@chromatec.ru
Поверка
| Методика поверки / информация о поверке | 214.2.840.073-01Д |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок |
2486
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2477 (100%) |
| Неуспешных поверок (СИ непригодно) | 9 (0%) |
| Актуальность информации | 06.07.2025 |
Поверители
Скачать
| 38303-13: Описание типа | Скачать | 606.2 КБ | |
| 38303-13: Методика поверки | Скачать | 7.3 MБ |
Описание типа
Назначение
Хроматографы «Хроматэк-Кристалл 9000» (далее - хроматографы) предназначены для измерения содержания компонентов в газовых средах, жидких и твердых веществах и материалах.
Описание
Принцип действия хроматографов основан на разделении компонентов пробы методом газо-адсорбционной или газожидкостной хроматографии с последующим детектированием и обработкой хроматографических сигналов с помощью программного обеспечения. По режиму работы хроматографы относятся к изделиям многократно-циклического действия.
Хроматографы совместно с программным обеспечением и устройствами ввода пробы и пробоподготовки, вспомогательными устройствами являются комплексом аппаратно-программным для реализации методик измерений, в том числе для контроля микропримесей методом концентрирования в соответствии с аттестованными методиками измерений.
В состав хроматографов может входить широкий набор детекторов: пламенно-ионизационный детектор (ПИД), детектор по теплопроводности (ДТП) стандартного исполнения, ДТП повышенной чувствительности, ДТП микро и ДТП микро повышенной чувствительности, электронозахватный детектор (ЭЗД) стандартного исполнения и ЭЗД микро, пламенно-фотометрический детектор (ПФД), ПФД пульсирующий, термоионный детектор (ТИД), детектор термохимический (ДТХ), фотоионизационный (ФИД), пульсирующий разрядный детектор (ПРД),
хемилюминесцентный детектор серы (ХЛД-S), масс-спектрометрический детектор (МСД), трехквадрупольный масс-спектрометрический детектор (ТМС-ГХ) или их комбинации.

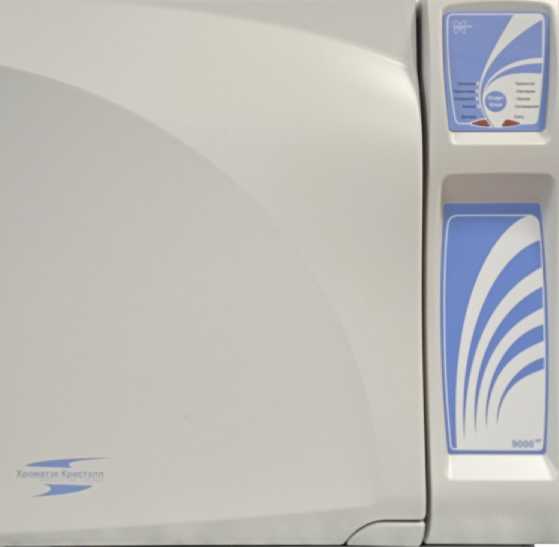

Общий вид хроматографа представлен на рисунке 1.
Рисунок 1 - Общий вид хроматографа «Хроматэк-Кристалл 9000»
Знак утверждения типа и заводской номер в виде цифрового обозначения наносятся методом лазерной гравировки на табличку, расположенную на задней панели хроматографа.

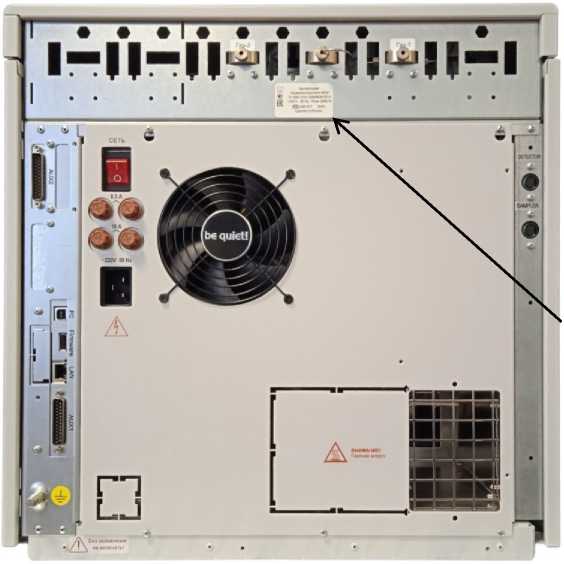

Место нахождения таблички со знаком утверждения типа и заводским номером представлено на рисунке 2.
Место нахождения таблички со знаком утверждения типа и заводским номером
Рисунок 2 - Место нахождения таблички со знаком утверждения типа и заводским номером

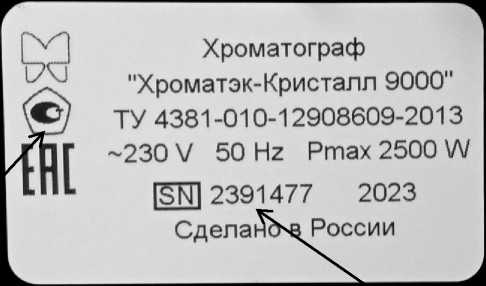

Места нанесения знака утверждения типа и заводского номера указаны на рисунке 3.
Хроматограф "Хроматэк-Кристалл 9000" ТУ 4381 -010-12908609-2013 -230 V 50 Hz Ртах 2500 W [SN1 2391477 2023
СделанЬ>в России
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Места нанесения знака утверждения типа и заводского номера
Нанесение знака поверки на хроматографы и их пломбирование не предусмотрено.
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением «Хроматэк Аналитик», обеспечивающим управление хроматографом, проведение анализов, сбор, обработку и хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» согласно Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения хроматографа приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование программного обеспечения |
Хроматэк Аналитик |
Хроматэк Аналитик |
|
Номер версии (идентификационный номер) программного обеспечения |
2.6.0.9 и выше |
3.0.0.2 и выше |
|
Цифровой идентификатор программного обеспечения |
b55a8ef086260598cb47893e2 5a34799 |
183cfadacae18722407391 64795ebcb4 |
|
Идентификационное наименование файлов программного обеспечения |
AnlCheckup.dll |
Analytic3Core.dll |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, В, не более | |
|
- ДТП стандартного исполнения |
1,040-7 (на гелии); 1,5-10’7 (на аргоне) |
|
- ДТП повышенной чувствительности |
1,0-10’7 (на гелии); 1,5-10’7 (на аргоне) |
|
- ДТП микро |
1,5-10’7 (на гелии); 2,040-7 (на аргоне) |
|
- ДТП микро повышенной чувствительности |
1,5-10’7 (на гелии); 2,040-7 (на аргоне) |
|
- ДТХ |
4,040-6 |
|
- ПРД |
1,240-4 |
|
Уровень флуктуационных шумов нулевого сигнала, А, не более | |
|
- ПИД |
1,340-14 |
|
- ПФД, ПФД пульсирующий |
2,040-11 |
|
- ЭЗД стандартного исполнения |
5,040-13 |
|
- ЭЗД микро |
1,040-12 |
|
- ФИД |
1,040-13 |
|
- ТИД |
1,540-13 |
|
- ХЛД-S |
2,040-11 |
|
Предел детектирования, г/см3, не более | |
|
- ДТП стандартного исполнения по гептану или пропану |
2,('?10 9 |
|
- ДТП стандартного исполнения по водороду |
1,0-10-9 |
|
- ДТП повышенной чувствительности по гептану или пропану |
4,040-10 |
|
- ДТП повышенной чувствительности по водороду |
8,040-11 |
|
- ДТП микро по гептану или пропану |
1,0-10-9 |
|
- ДТП микро по водороду |
8,040-10 |
|
- ДТП микро повышенной чувствительности по гептану или пропану |
4,040-10 |
|
- ДТП микро повышенной чувствительности по водороду |
1,0-10-1° |
|
- ДТХ по водороду |
5,040-11 |
|
Предел детектирования, г/с, не более | |
|
- ПИД по углероду в углеводородах (гептане, пропане) |
1,1'10-12 |
|
- ПФД, ПФД пульсирующий по фосфору в фосфорорганических соединениях |
1,040-13 |
|
- ПФД, ПФД пульсирующий по сере в серосодержащих соединениях |
8,040-13 |
|
- ЭЗД стандартного исполнения по линдану |
1,740-14 |
|
- ЭЗД микро по линдану |
3,940-15 |
|
- ФИД по бензолу |
2,040-13 |
|
- ТИД по фосфору в фосфорорганических соединениях |
1,540-14 |
|
- ПРД по метану или водороду |
2,440-13 |
|
- ХЛД-S по сере в сероводороде |
5,040-13 |
|
Наименование характеристики |
Значение |
|
МСД отношение сигнал/шум по гексахлорбензолу, не менее |
1500:1 |
|
ТМС-ГХ отношение сигнал/шум по гексахлорбензолу, не менее |
2000:1 |
|
Предел допускаемого значения относительного СКО выходного сигнала (время удерживания) при дозировании с помощью автоматического дозатора, % | |
|
- ПИД, ЭЗД стандартного исполнения, ЭЗД микро |
0,1 |
|
- ПФД, ПФД пульсирующий, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности, ФИД, ДТХ, ТИД |
0,2 |
|
- ПРД, ХЛД-S, МСД, ТМС-ГХ |
0,4 |
|
Предел допускаемого значения относительного СКО выходного сигнала (площадь пика) при дозировании с помощью автоматического дозатора, % | |
|
- ПИД, ПФД, ПФД пульсирующий, ЭЗД стандартного исполнения, ЭЗД микро, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности, ФИД, ДТХ |
1 |
|
- ТИД, ПРД |
2 |
|
- ХЛД-S, МСД, ТМС-ГХ |
4 |
|
Предел допускаемого значения относительного СКО выходного сигнала (время удерживания) при ручном дозировании, % | |
|
- ПИД, ПФД, ПФД пульсирующий, ЭЗД стандартного исполнения, ЭЗД микро, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности, ФИД, ТИД, ДТХ, ПРД, ХЛД-S, МСД, ТМС-ГХ |
2 |
|
Предел допускаемого значения относительного СКО выходного сигнала (высота пика) при ручном дозировании, % | |
|
- ПИД, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности, ДТХ, ПРД |
2 |
|
- ПФД, ПФД пульсирующий, ЭЗД стандартного исполнения, ЭЗД микро, ФИД, ТИД |
4 |
|
Предел допускаемого значения относительного СКО выходного сигнала (площадь пика) при ручном дозировании, % | |
|
- ПИД, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности, ДТХ, ПРД |
2 |
|
- ПФД, ПФД-пульсирующий, ЭЗД стандартного исполнения, ЭЗД микро, ФИД, ТИД |
4 |
|
- ХЛД-S, МСД, ТМС-ГХ |
5 |
|
Пределы допускаемого значения относительного изменения выходного сигнала (высота, площадь пика и время удерживания) за 48 ч непрерывной работы хроматографа (с системой криоконцентрирования за 6 ч непрерывной работы), % | |
|
Наименование характеристики |
Значение |
|
- ПИД, ДТП стандартного исполнения, ДТП повышенной чувствительности, ДТП микро, ДТП микро повышенной чувствительности |
±5 |
|
- ПФД, ПФД пульсирующий, ЭЗД стандартного исполнения, ЭЗД микро, ФИД, ТИД, ДТХ, ПРД, ХЛД-S |
±10 |
|
Пределы допускаемого значения относительного изменения выходного сигнала МСД, ТМС-ГХ (площадь пика и время удерживания) за 8 ч непрерывной работы хроматографа, % |
±5 |
|
Пределы допускаемой основной приведенной* погрешности измерения расхода встроенного измерителя расхода анализируемого газа (гелий или азот) в диапазоне от 20 до 450 см3/мин, % |
±4 |
|
* Нормирующим значением является верхний предел диапазона измерений (450 см3/мин) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230+23 |
|
- частота переменного тока, Гц |
50+1 |
|
Потребляемая мощность хроматографа без | |
|
персонального компьютера в установившемся режиме, кВт, не более |
1,0 |
|
Потребляемая мощность детектора ТМС-ГХ без форвакуумного насоса в установившемся режиме, кВт, не более |
1,0 |
|
Габаритные размеры, мм, не более | |
|
хроматограф | |
|
- высота |
540 |
|
- ширина |
590 |
|
- длина |
600 |
|
МСД | |
|
- высота |
470 |
|
- ширина |
350 |
|
- длина |
750 |
|
ТМС-ГХ | |
|
- высота |
450 |
|
- ширина |
340 |
|
- длина |
870 |
|
Масса, кг, не более | |
|
хроматограф |
48 |
|
МСД |
60 |
|
ТМС-ГХ |
70 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность при 30 °С, %, не более |
75 |
|
- атмосферное давление, кПа |
от 84 до 107 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы хроматографа, лет |
6 |
|
Средняя наработка на отказ хроматографа, ч |
10000 |
Знак утверждения типа
наносится методом лазерной гравировки на табличку, устанавливаемую на несъемную панель в верхней задней части хроматографа, и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Обозначение |
Наименование |
Количество |
Примечание |
|
214.2.840.073ВЭ |
Ведомость эксплуатационных документов и документы согласно 214.2.840.073ВЭ |
1 | |
|
Составные части хроматографа | |||
|
214.2.840.075 |
Хроматограф «Хроматэк-Кристалл 9000» |
1 | |
|
214.00045-51 |
Программное обеспечение «Хроматэк Аналитик» (на компьютерных носителях информации) |
1 | |
|
- |
Персональный компьютер |
По заказу потребителя | |
|
- |
Упаковка |
1 | |
|
- |
ЗИП согласно формуляру 214.2.840.073ФО |
1 | |
|
- |
Методика поверки |
1 | |
|
Устройства ввода пробы и пробоподготовки, вспомогательные устройства | |||
|
214.2.393.004 |
Термодесорбер ТДС-1 |
По заказу потребителя | |
|
214.2.508.006 |
Дозатор автоматический жидкостный ДАЖ-2М |
По заказу потребителя | |
|
214.2.508.007 |
Дозатор автоматический газовый ДАГ-1М |
По заказу потребителя | |
|
214.2.933.002 |
Компрессор |
По заказу потребителя | |
|
214.2.964.011 |
Автоматическая система криоконцентрирования |
По заказу потребителя | |
|
214.4.464.009 |
Вакуумный дегазатор |
По заказу потребителя | |
|
214.4.464.011 |
Испаритель пиролитический |
По заказу потребителя | |
|
214.4.464.014 |
Генератор водорода |
По заказу потребителя | |
|
214.4.464.016 |
Устройство для достижения равновесия |
По заказу потребителя | |
|
214.4.464.022 |
Дозатор равновесного пара |
По заказу потребителя | |
|
214.4.464.024 |
Кран 6-ти портовый |
По заказу потребителя | |
|
Обозначение |
Наименование |
Количество |
Примечание |
|
214.4.464.025 |
Кран 10-ти портовый |
По заказу потребителя | |
|
214.4.464.017 |
Кран-дозатор сжиженных газов |
По заказу потребителя | |
|
214.4.464.020 |
Инжектор бесшприцевого ввода |
По заказу потребителя | |
|
214.5.883.094 |
Устройство переливное |
По заказу потребителя | |
|
214.5.885.002 |
Переключатель колонок |
По заказу потребителя | |
|
214.5.002.035 |
Измеритель расхода газа |
По заказу потребителя | |
|
Колонки | |||
|
- |
Колонка хроматографическая |
По заказу потребителя | |
|
- |
Колонка масс-спектрометрическая |
По заказу потребителя | |
|
Сменные части хроматографа | |||
|
214.5.002.035 |
Измеритель расхода газа |
По заказу потребителя | |
|
214.2.840.005 |
Детектор ДТП |
По заказу потребителя | |
|
214.2.840.014 |
Детектор ФИД |
По заказу потребителя | |
|
214.2.840.040 |
Детектор ЭЗД |
По заказу потребителя | |
|
214.2.840.042 |
Детектор ПИД |
По заказу потребителя | |
|
214.2.840.044 |
Детектор ПФД |
По заказу потребителя | |
|
214.2.840.045 |
Детектор ТИД |
По заказу потребителя | |
|
214.2.840.068 |
Детектор МСД |
По заказу потребителя | |
|
214.2.840.074 |
Детектор ХЛД-S |
По заказу потребителя | |
|
214.2.840.079 |
Детектор ПРД |
По заказу потребителя | |
|
214.2.840.098 |
Детектор ПФД пульсирующий |
По заказу потребителя | |
|
214.5.184.023 |
Детектор ДТХ |
По заказу потребителя | |
|
214.5.840.084 |
Детектор ТМС-ГХ |
По заказу потребителя | |
|
Испарители | |||
|
214.5.886.000 |
Испаритель капиллярный |
По заказу потребителя | |
|
214.5.886.002 |
Испаритель насадочный |
По заказу потребителя | |
|
Обозначение |
Наименование |
Количество |
Примечание |
|
214.5.886.013 |
Испаритель программируемый |
По заказу потребителя | |
|
Примечание - Комплект поставки определяется заказом потребителя из составных частей хроматографа, приведенных в таблице 5 | |||
Сведения о методах измерений
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 10 июня 2021 г № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 31 декабря 2020 г № 2315 «Об утверждении
Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 4381-010-12908609-2013 «Хроматограф «Хроматэк-Кристалл 9000». Технические условия».
Другие Хроматографы
