Модули давления эталонные Метран-518

Назначение

Модули давления эталонные Метран-518 (далее - модули) предназначены для точных измерений и непрерывного преобразования абсолютного и избыточного давления жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.

Модули соответствуют уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления, утвержденной приказом Росстандарта от 05.12.2025 № 2667, уровню рабочего эталона 2-го, 3-го или 4-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Росстандарта от 20.10.2022 г. № 2653, уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной приказом Росстандарта от 10.03.2025 № 472.

Описание

Принцип действия модуля основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. В качестве преобразователя давления в модулях DO,63K, D6,3K и D63K используется емкостная измерительная ячейка, в остальных модулях - тензопреобразователь. Воздействие измеряемого давления на тензопреобразователь вызывает изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы, а воздействие измеряемого давления на емкостную ячейку вызывает появление разности емкостей между измерительной мембраной и пластинами конденсатора, расположенным по обеим сторонам от измерительной мембраны. Электрический сигнал, образующийся при разбалансе мостовой схемы или разности емкостей, подается на вход первого канала измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля. Для устранения влияния температуры на точность измерений, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер модуля по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя, хранятся в энергонезависимой памяти модуля. Модуль имеет встроенный асинхронный последовательный интерфейс, по которому он передает информацию калибратору давления (Метран-517, Метран-520 или другому совместимому с модулем калибратору давления) или через адаптер USB персональному компьютеру с установленной программой «Поверка СИД» или другим совместимым программным обеспечением.

Электропитание модуля осуществляется от блока электронного калибратора давления или адаптера USB.

Модули изготавливаются в металлическом или пластиковом корпусе.

Модули имеют два исполнения:

- общепромышленное;

- взрывозащищенное, только при работе с калибратором давления взрывозащищенного исполнения (например, Метран-517).

Модули взрывозащищенного исполнения с маркировкой взрывозащиты 1 Ex ia IIB T4 Gb X имеют высокий уровень защиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

Внешний вид модулей представлен на рисунке 1.

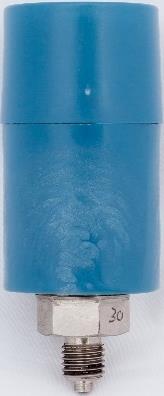

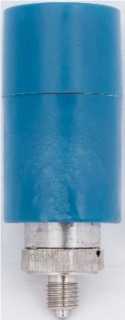

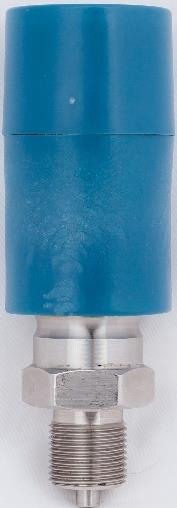

Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.

а)

МЕТРАН''

sr

б)

МЕТРАН"

Д.|Г<32О1       -100.. 160кПв

№864           06 .2011 г

в)

д Иэцсег г.ье^г.'

> МЕТРАН

.           ни Я14;и1ннь

> МЕТРА' - 1   D160KAE>.

7          ■Л«0.02Ъ

г)

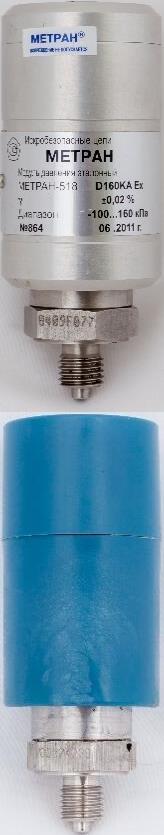

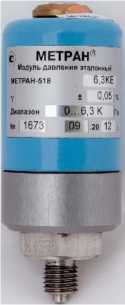

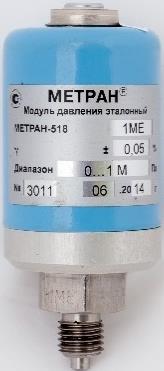

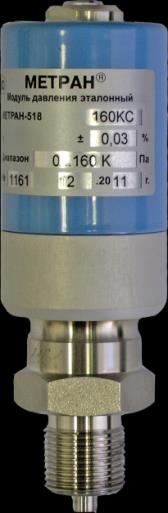

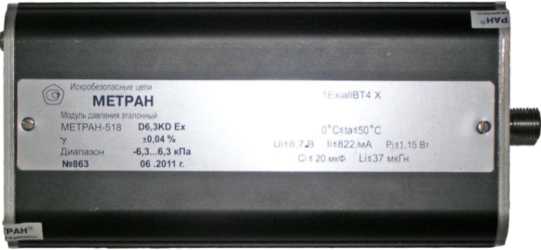

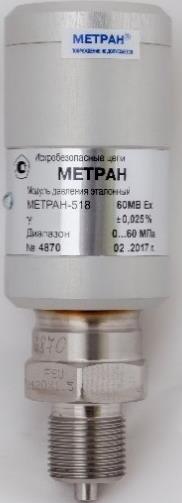

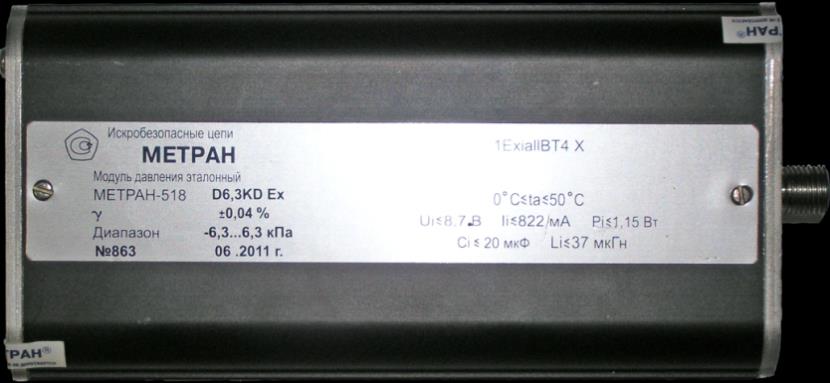

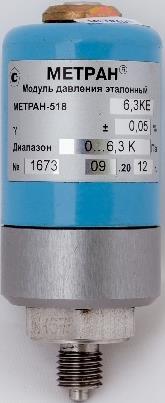

Рисунок 1 - Внешний вид модулей давления эталонных Метран-518:

а) модули с кодом: 160К, 1М, 6М, 25М, 60М, 160М, D160K, D1M, D2,5M, А160К, А1М, А6М с резьбой присоединительного штуцера М20х1,5;

б) модули с кодом: 160К, 1М, 6М, 25М, 60М, 160М, D160K, DIM, D2,5M, А160К, А1М, А6М, D6,3K1, D63K1 с резьбой присоединительного штуцера М12х1,5;

в) модули с кодом: 2,5К, 6,3К, 25К;

г) модули с кодом: D0,63K, D6,3K, D63K

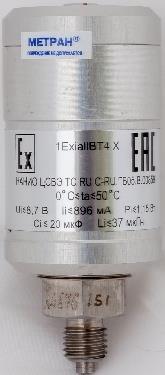

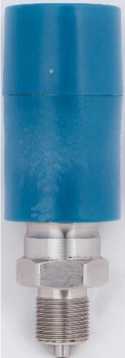

Рисунок 2 - Схемы пломбировки от несанкционированного доступа

Нанесение знака поверки на модули не предусмотрено.

Допускается изготовление модулей с другим цветом корпуса и его элементов.

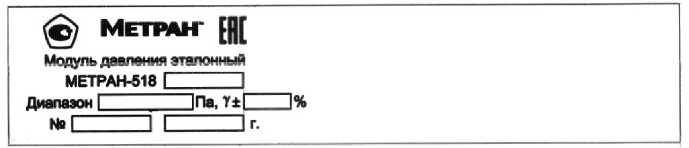

Заводской номер, состоящий из арабских цифр, наносится методом лазерной печати на маркировочные таблички, расположенные на корпусах модулей (рисунок 3). Допускается применение других методов маркировки, обеспечивающих сохранность маркированной информации в течение всего срока службы.

@ МЕТРАН [Ц[ модуль давления эталонный МЕТРАН-518 I         '

Диапазон I            |Па. Y±l l%

№1       ---1 I .....I г.

%

Модуль давления эталонный МЕТРАН-518 |

Диапазон             Па v±,

№ ZU        Ir

Изготовлено: ООО «КМС»

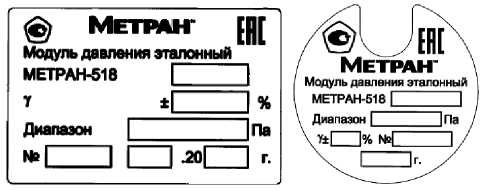

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Структура встроенного программного обеспечения (далее - ПО) представляет собой набор функций, вызываемые из главной системной функции «main», а также обработчика прерываний событий передачи данных по асинхронному последовательному интерфейсу (UART).

Идентификационные данные встроенного программного обеспечения модуля давления приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

В модуле давления отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов.

Передача информации калибратору давления через асинхронный последовательный интерфейс модуля не влияет на метрологические характеристики измерения.

Защита модуля давления эталонного Метран-518 от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается установкой наклеек «Повреждение не допускается» на корпусе прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Код модуля давления, диапазоны измерений и минимальный поддиапазон измерений модулей давления, предельно-допускаемое давление, пределы допускаемой основной приведенной погрешности и вид измеряемого давления приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, трафаретным способом - на табличку модуля в левом верхнем углу.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в п.1.4 документа 1595.200.00 РЭ «Устройство и работа модуля давления»

документа «Модуль давления эталонный Метран-518. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной

поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»

Приказ Росстандарта от 05 декабря 2025 г. № 2667 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления»

ТУ 4381-061-51453097-2010 «Модули давления эталонные Метран-518. Технические условия»
