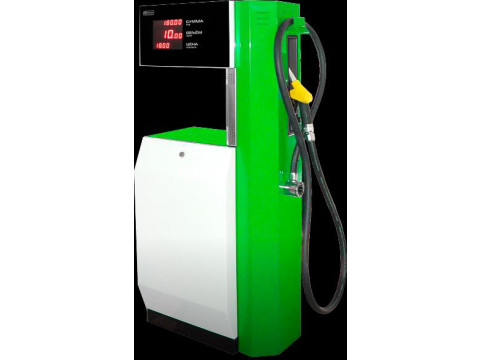

Колонки топливораздаточные «Топаз»

Назначение

Колонки топливораздаточные «Топаз» (далее - ТРК) предназначены для измерения количества нефтепродуктов (бензина, дизельного топлива) отпущенного в баки транспортных средств и тару потребителей на автозаправочных станциях (АЗС) и комплексах.

Описание

Принцип действия ТРК основан на прямом методе динамических измерений объёма или массы топлива в дозе, отпущенного в баки транспортных средств и тару потребителей. Доза топлива устанавливается на дистанционном устройстве или блоке местного управления. Топливо из резервуара подается в измерительные линии гидравлической части колонки через обратный клапан, фильтр предварительной очистки, измеритель объема или массы, электромагнитный клапан по системе трубопроводов с помощью внешних насосов или встроенных в колонку насосных моноблоков. Далее через разрывную муфту и раздаточный рукав с раздаточным краном, топливо поступает в топливный бак транспортного средства.

Измерительная информация с измерителя объема или массы поступает в блок управления и индикации ТРК, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена, стоимость и суммарное количестве отпущенного топлива по одному или нескольким раздаточным рукавам ТРК (одной измерительной линии).

Состав и количество электронных блоков в блоке управления и индикации определяются исполнением ТРК. Установка нулевых показаний указателя разового учёта, на индикаторе блока управления и индикации, перед каждым измерением объёма или массы топлива производится автоматически.

ТРК состоит из:

- корпуса рамной конструкции;

- блока индикации и управления, производства ООО «Топаз-сервис» в котором установлены блоки управления, индикации, модули расширения и устройства ввода;

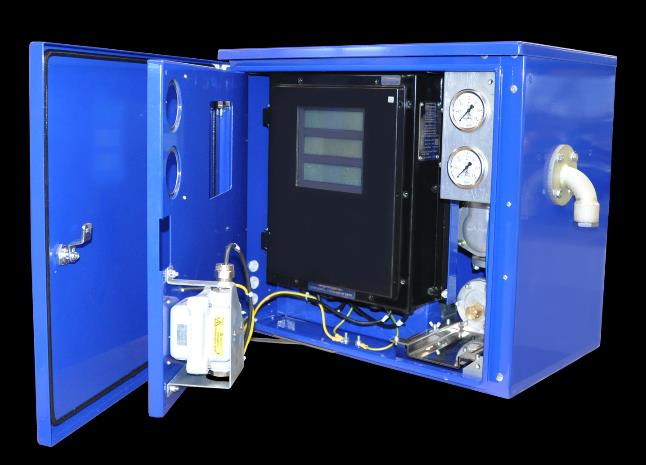

- гидравлического блока (с насосным моноблоком - всасывающий или без насосного моноблока - напорный) включающего в состав:

- моноблок насосный ZYB, производства фирмы «Zhengzhou Jayo Petroleum Machinery Co., Ltd.», Китай;

- измеритель объёма типа MG, производства фирмы «Zhejiang Maide MachineCo., Ltd», Китай;

- измеритель объема типа RSJ-50, производства фирмы «Zhejiang Maide Machine Co., Ltd.», Китай;

- измеритель объёма шнековый «Топаз», производства ООО «Топаз-сервис», Россия;

- расходомер массовый LPGmass или Promass, производства фирмы «Endress + Hauser Flowtec AG», Швейцария;

- расходомер массовый OPTIMASS, производства фирмы «KROHNE,Ltd», Великобритания;

- счетчик-расходомер массовый MicroMotion, производства фирм:

«Emerson Process Management Flow BV», Нидерланды;

«Emerson SRL», Румыния;

«Micro Motion Inc.», США;

«F-R Tecnologias de Flujo, S.A. de C.V.», Мексика;

«Emerson Process Management Flow Technologies Co., Ltd.», Китай;

- счетчик-расходомер Штрай Масс, производства ООО «Компания Штрай», Россия;

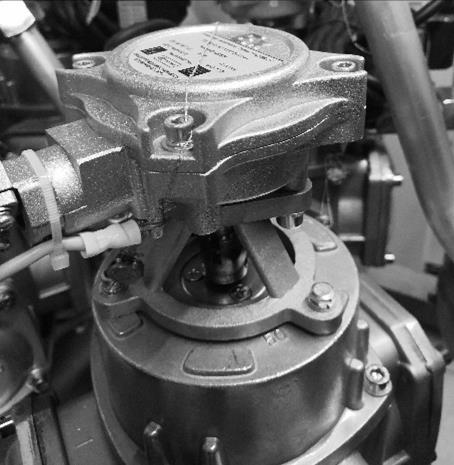

- генератор импульсов «Топаз-171Д», производства ООО «Топаз-сервис», Россия;

- клапан соленоидный;

- клапан электромагнитный;

- раздаточные рукава с раздаточными кранами.

По заказу потребителя ТРК могут быть оснащены вспомогательными и дополнительными устройствами:

- системой отбора паров топлива из заправляемого бака;

- системой подогрева с температурным модулем и термопреобразователем;

- электромеханическими указателями суммарного учета;

- блоком местного управления c интерфейсом связи (GSM, RS485; LAN, LON) и без него;

- терминалом управления отпуском топлива;

- считывателями бесконтактных карт;

- раздаточными рукавами с раздаточными кранами;

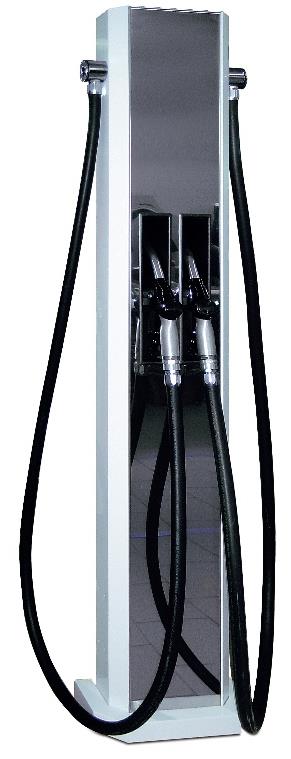

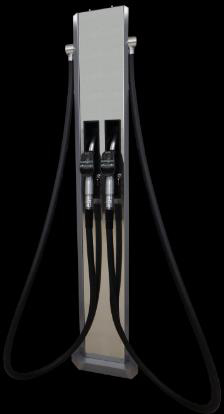

- раздаточными рукавами с раздаточными кранами, установленными на отдельно стоящих стойках (далее - сателлиты);

- механизмом возврата рукава;

- лотками, оборудованными замком для фиксации раздаточных кранов в колонке;

- датчиками открытия отсека гидравлики и БИУ колонки;

- экоподдонами;

- мультимедийным и другим оборудованием, улучшающим потребительские свой-ства колонки.

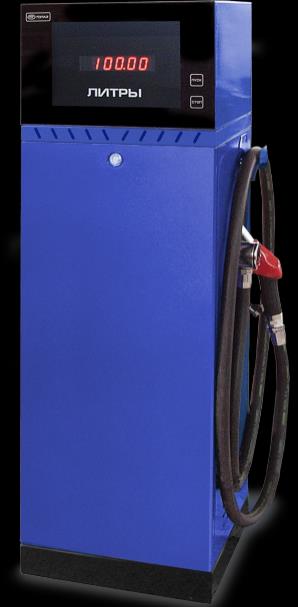

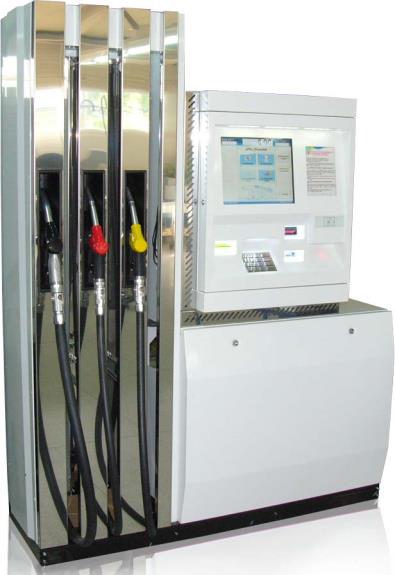

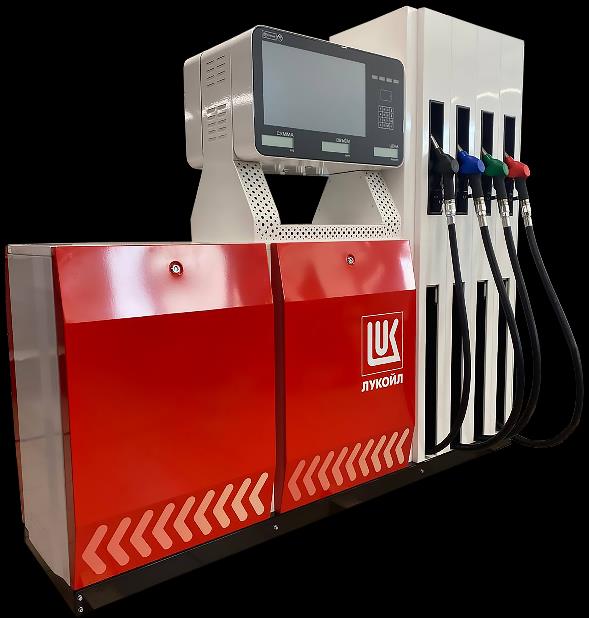

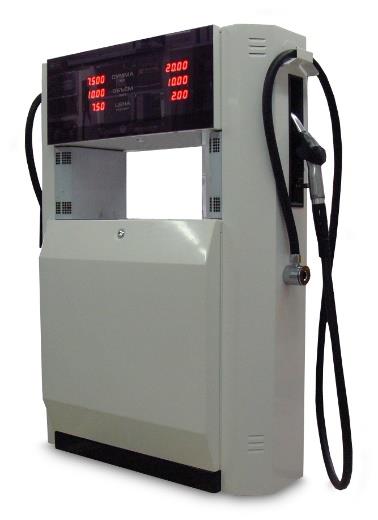

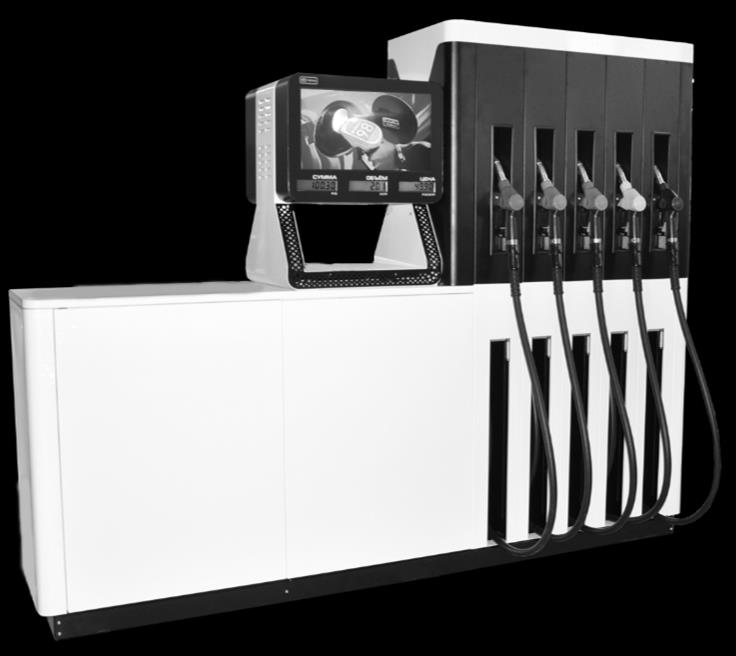

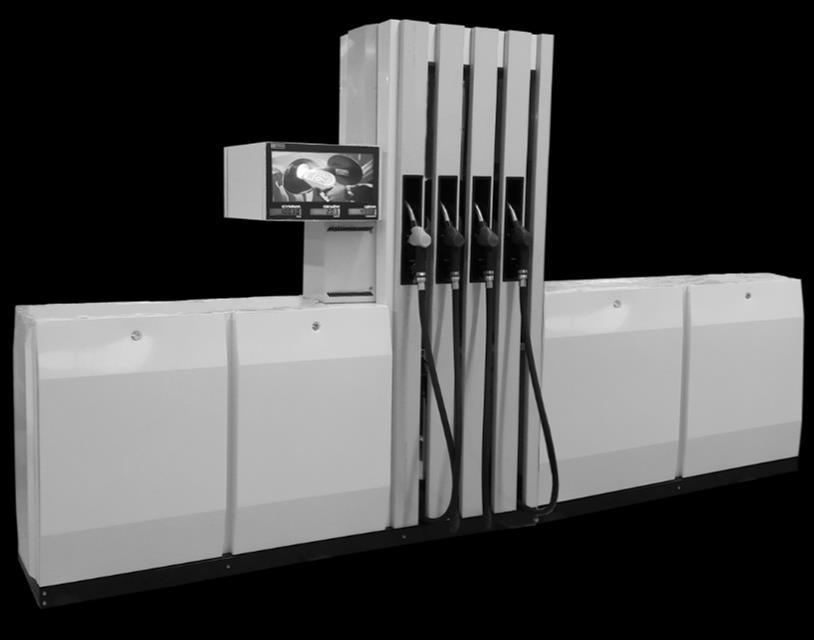

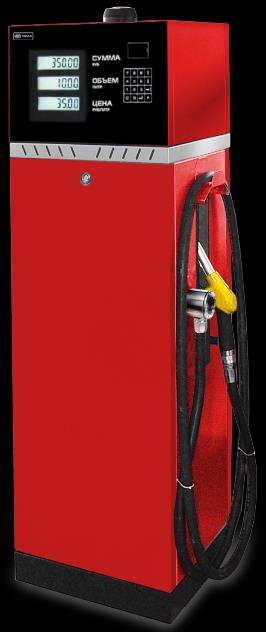

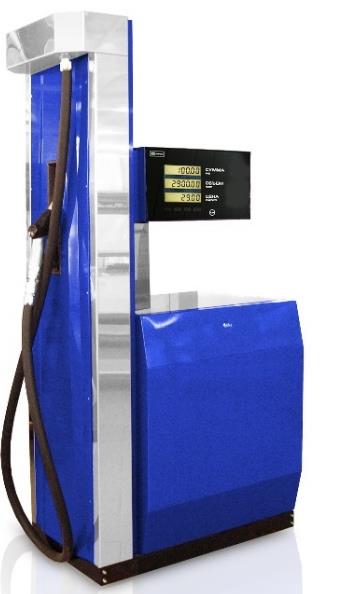

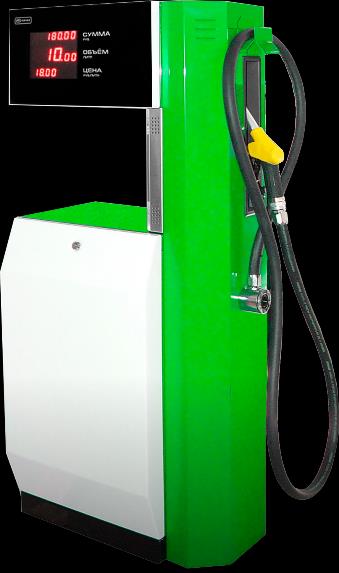

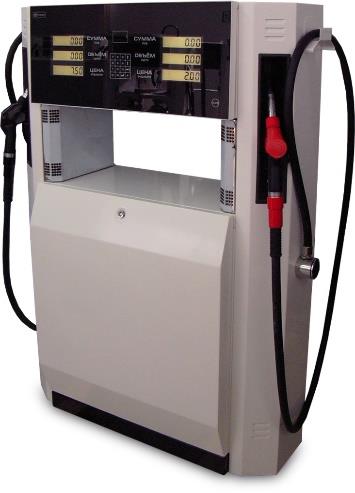

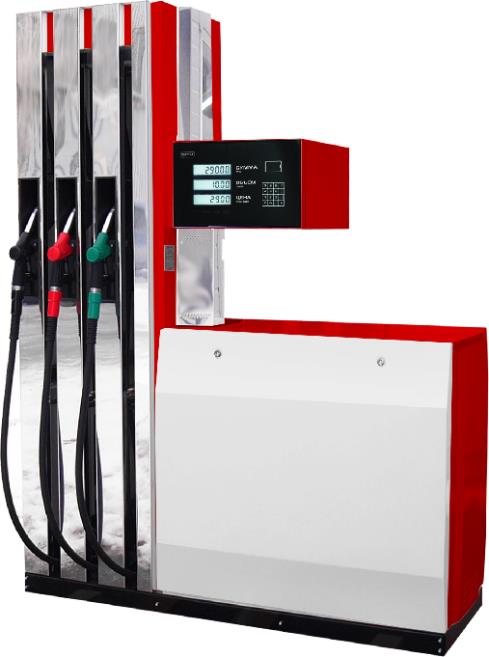

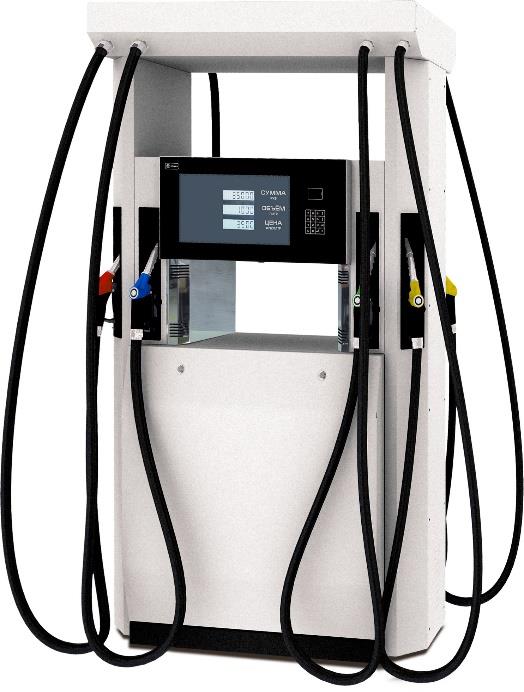

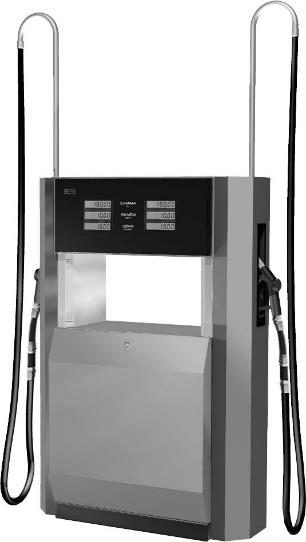

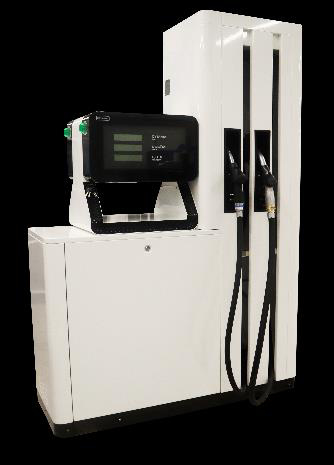

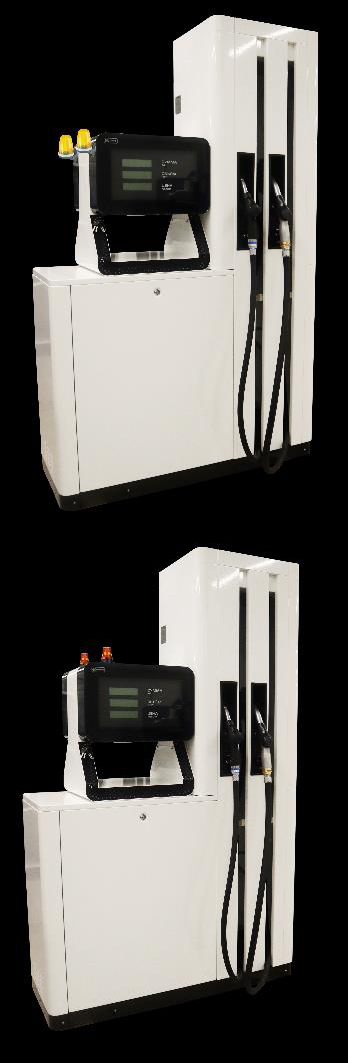

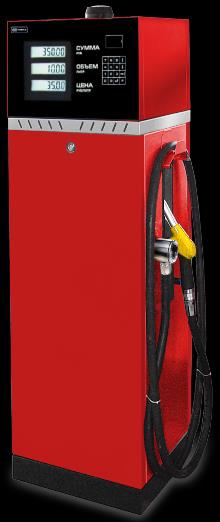

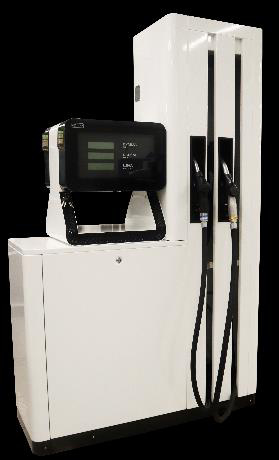

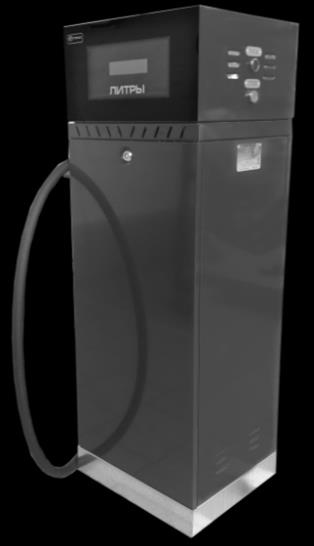

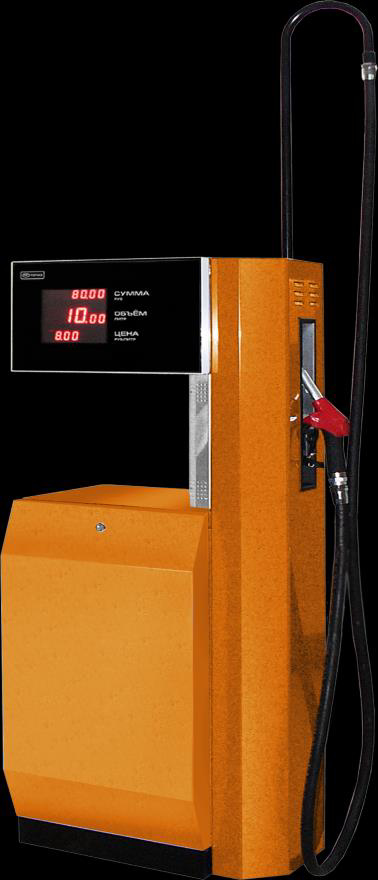

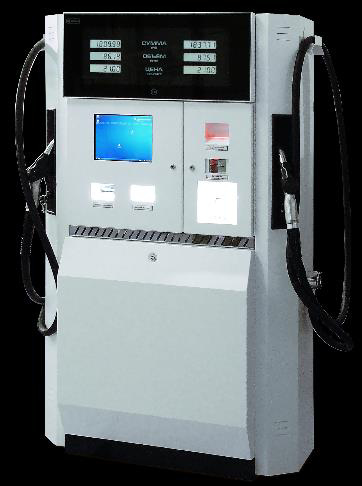

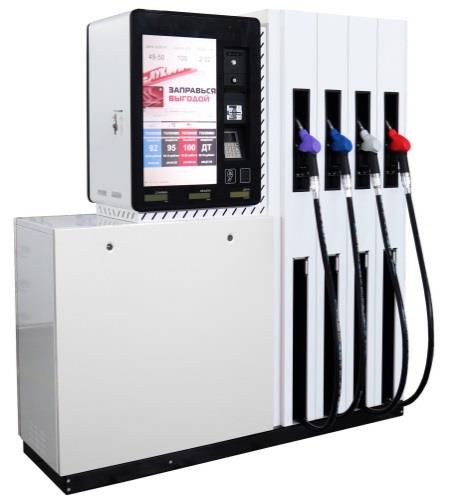

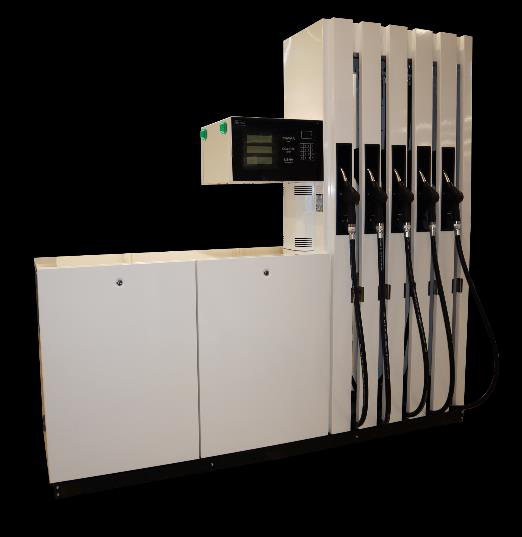

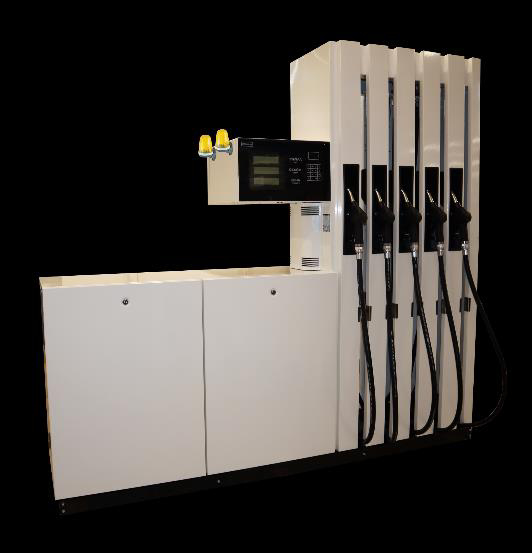

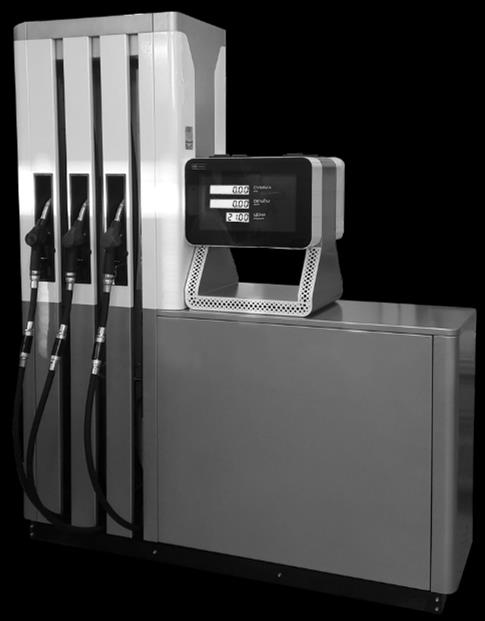

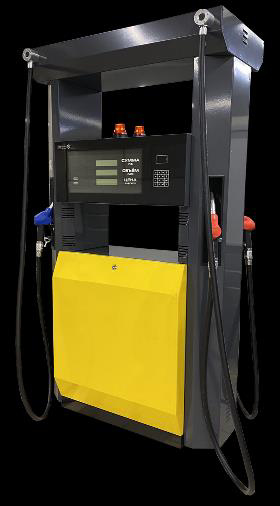

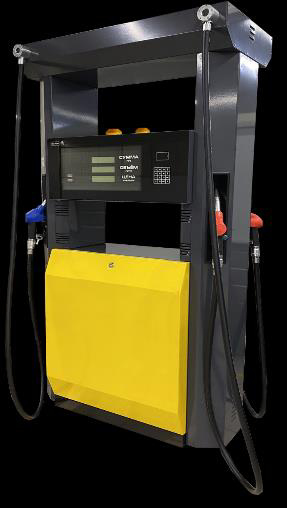

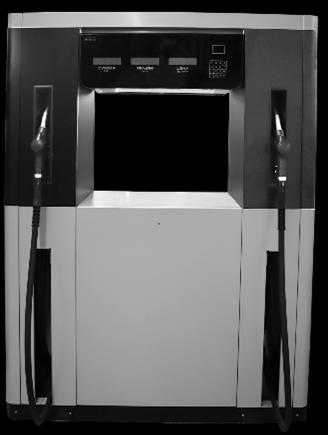

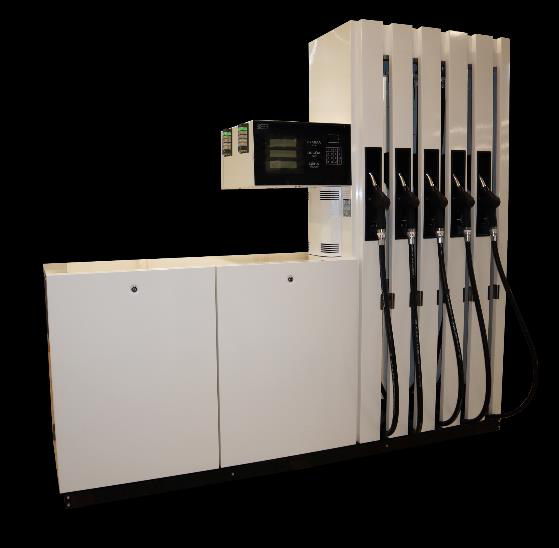

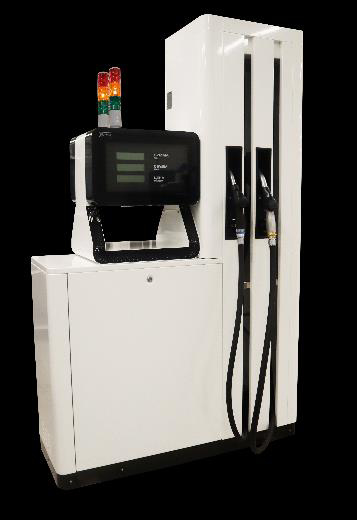

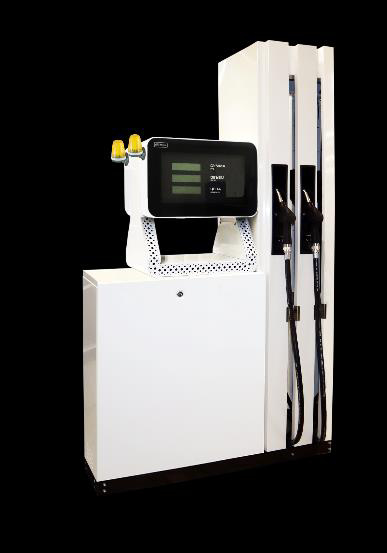

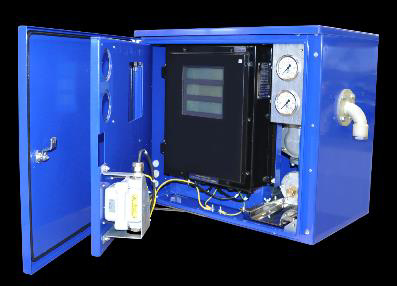

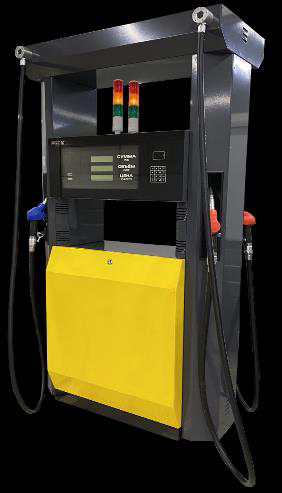

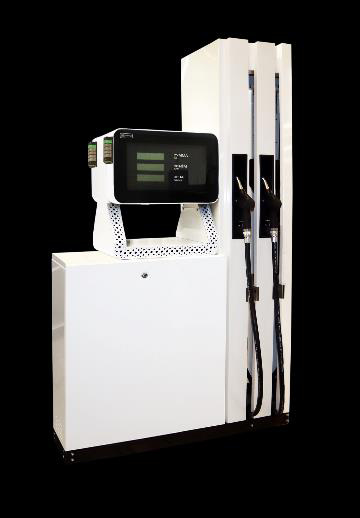

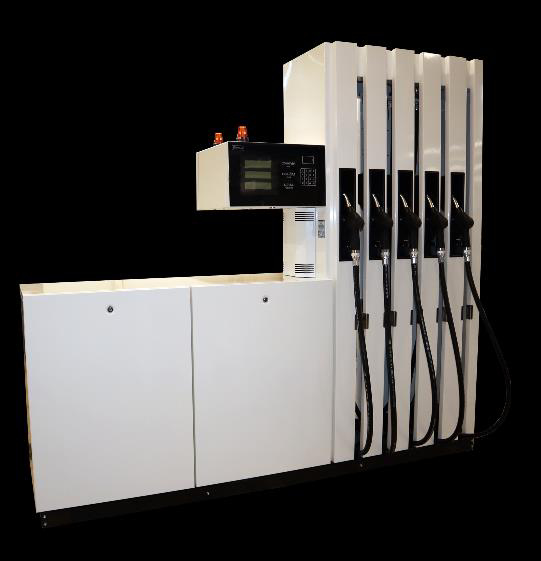

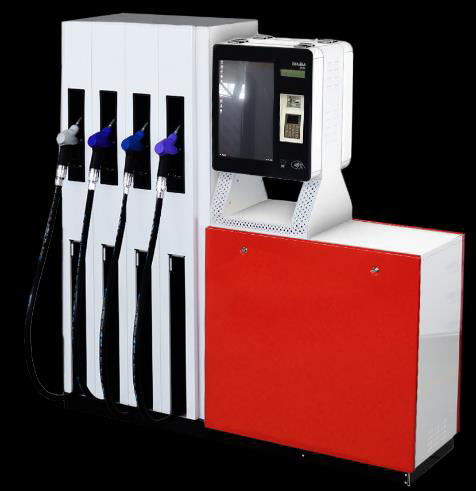

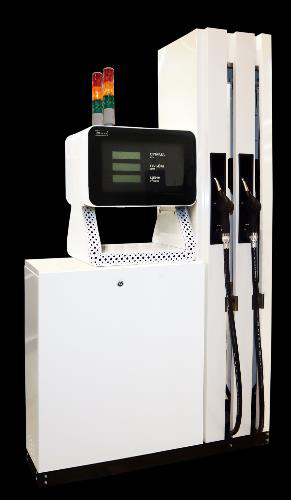

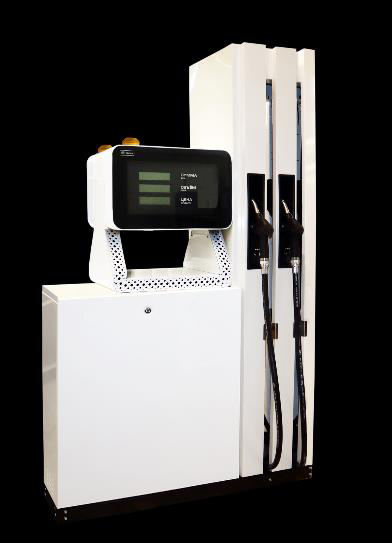

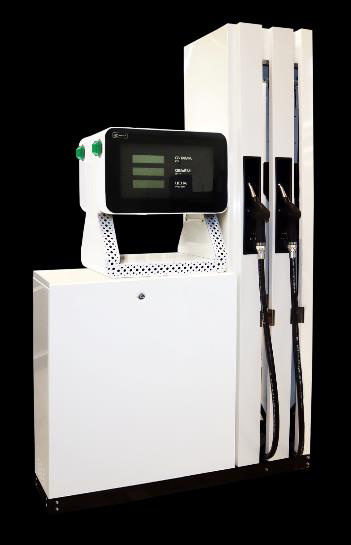

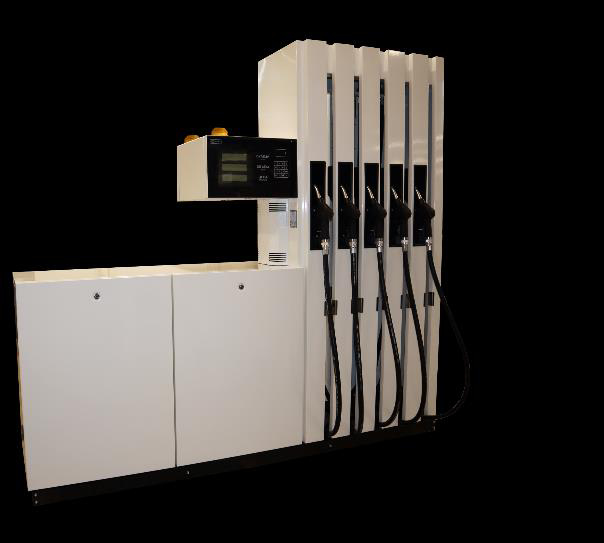

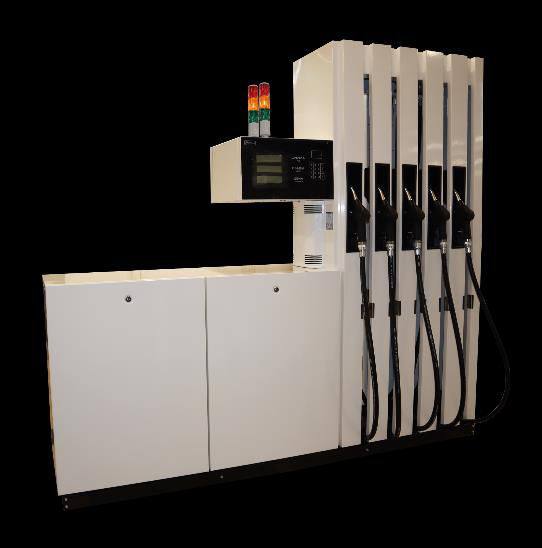

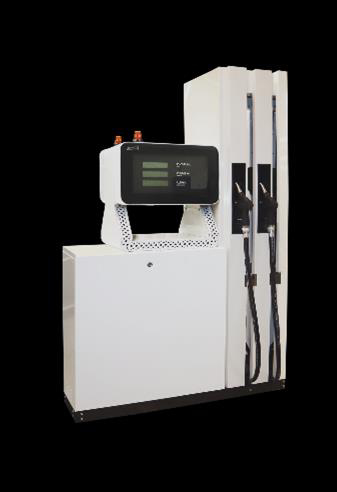

ТРК выпускается в нескольких модификациях, отличающихся исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритными размерами и массой. Исполнения ТРК каждой модификации отличаются количеством раздаточных рукавов, производительностью, комплектностью используемого оборудования.

ТРК имеет следующее обозначение:

Колонка топливораздаточная «Топаз-Х1Х2Хз-Х4Х5-ХбХ7ХзХ9/Х1о Х11 Х12Х13 ... Хзз» ТУ-4213-001-53540133-2009,

где X1 - конструктивное исполнение корпуса ТРК: от 1 до 6 и 8;

Рестайлинговые исполнения:

L1, L2, L3, L4, L5, L6, L8 - скругленный дизайн корпуса;

S1, S2, S3, S4, S5, S6, S8 - упрощенный дизайн корпуса.

Х2 - количество выдаваемых видов топлива: от 1 до 9;

Х3 - цифра, характеризующая комплектацию колонки насосными моноблоками:

0 - напорная;

1 - всасывающая;

Х4 - цифра, характеризующая количество одновременно обслуживаемых сторон и

наличие системы отбора паров:

1 - одинарная ТРК с двухсторонней индикацией без системы отбора паров;

2 - двойная ТРК с двухсторонней индикацией без системы отбора паров;

3 - одинарная ТРК с двухсторонней индикацией с системой отбора паров;

4 - двойная ТРК с двухсторонней индикацией с системой отбора паров;

5 - одинарная ТРК с односторонней индикацией без системы отбора паров;

6 - двойная ТРК с односторонней индикацией без системы отбора паров;

7 - одинарная ТРК с односторонней индикацией с системой отбора паров;

8 - модификация колонки в части гидравлической схемы;

Х5 - цифра, обозначающая номинальный расход топлива, л/мин:

1 - до 50;

2 - до 50 и до 80;

3 - до 50 и до 130;

4 - до 80;

5 - до 130;

6 - до 80 и до 130;

7 - свыше 130 до 160

8 - до 50, до 80 и до 130;

Хб - цифра, обозначающая тип индикации (пример записи - «2»):

1 - светодиодная индикация (стандарт 7/7/4, или 7/7/5 если LON);

2 - жидкокристаллическая индикация (стандарт 7/7/4, или 7/7/5 если LON);

3 - устройство индикации «Топаз-106ЦМ»;

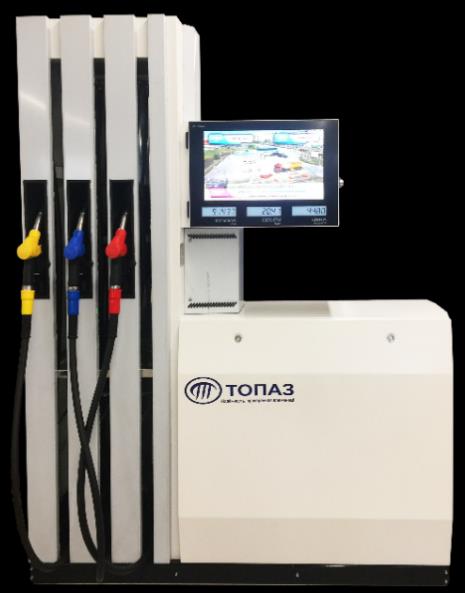

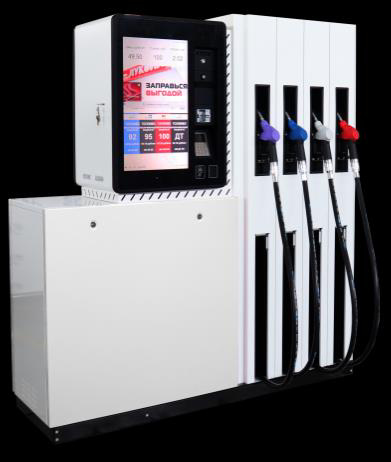

4 - светодиодная индикация с мультимедийным устройством для отображения пользовательского контента 21,5’;

5 - жидкокристаллическая индикация с мультимедийным устройством для

отображения пользовательского контента 21,5’;

6 - жидкокристаллическая индикация с мультимедийным устройством для

о тображения пользовательского контента 15’;

7 - светодиодная индикация с мультимедийным устройством для отображения пользовательского контента 15’;

Х7 - цифра, обозначающая наличие температурного модуля, комплектуемого по заказу (пример записи - «0»);

0 - отсутствует температурный модуль;

1 - имеется температурный модуль с одним датчиком температуры топлива;

2 - имеется температурный модуль с двумя датчиками температуры топлива;

3 - имеется температурный модуль с тремя датчиками температуры топлива;

4 - имеется температурный модуль с четырьмя датчиками температуры топлива;

Х8 - указывается наличие электромеханических указателей суммарного учета (их

количество цифрой от "0" (отсутствуют) до "8" и буквой: А - 10 указателей суммарного учета;

Х9 - цифра, обозначающая наличие блока местного управления (пример записи - «4»):

0 - отсутствует блока местного управления;

1 - установлен блок «Топаз-186-04»;

2 - установлен блок «Топаз-186-05»;

3 - установлен блок «Топаз-306БС»;

4 - установлен блок «Топаз-306БМУ1»;

5 - установлен блок «Топаз-186-08», связь с офисом по GSM, 485, LAN;

6 - установлен блок «Топаз-186-07», связь с офисом по 485, LAN;

7 - блок индикации и управления с терминалом управления отпуском топлива;

Х10 - число, обозначающее наличие устройства ввода/вывода:

00 - отсутствует устройство ввода;

от 01 до 99 - вариант комплектования: клавиатура, считыватель и т.д.

Х11 - буквенное обозначение рабочей стороны: (А) или (В), при отсутствии двухстороннее;

Х12 — буквенное обозначение, указывается в ТРК серии 21Х с торцевым расположением рукава - (Т);

Х13 - буквенное обозначение модификации конструктивного исполнения для 1-го и 4-го корпусов- «М», буквенное обозначение модификации с присоединением раздаточного рукава к надстроенной части корпуса - «Н» для ТРК в корпусах 4, 4М;

Х14 - указывается при наличии частотного регулятора - буква «Р» с дополнительными цифрами, указывающими на номер вида топлива (пример записи - «Р12», где «1» и «2» - это первый и второй виды топлива). Если номер не указан - частотный регулятор установлен на всех видах топлива. Наличие "РР" указывает, что ТРК подготовлена для модернизации до «Р», (пример записи - «РР»);

Х15 - буквенное обозначение наличия дополнительных кранов на входе в гидравлическую систему с напорной гидравликой (пример записи - «К»);

Х16 - буквенное обозначение ТРК с габаритами, уменьшенными относительно стандартных:

- «Уг» - ТРК с габаритами, уменьшенными по горизонтали;

- «Ув» - ТРК с габаритами, уменьшенными по вертикали;

- «Увг» - ТРК с габаритами, уменьшенными по вертикали и по горизонтали;

Х17 - указывается напряжение питания ТРК в случае, если оно отличается от 220 В или 380 В (пример записи - "=24 В");

Х18 - указывается при наличии однострочной индикации для ТРК в корпусе 1, 2, 3, 4, 6 (пример записи - «1»);

Х19 - указывается при наличии сателлита (ов) ТРК:

«Сат» - сателлит колонки;

«1», «2», «3», «4», «5», «6», «7», «8», «9» - номер топлива;

«А», «В» - сторона колонки;

«-» - при наличии сателлита в комплекте поставки, «0» - при возможности подключения сателлита, но отсутствии его в комплекте поставки;
