Нивелиры лазерные ротационные GRL 150 HV, GRL 300 HV
| Номер в ГРСИ РФ: | 44550-10 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "Robert Bosch GmbH", Германия |
| 44550-10: Описание типа СИ | Скачать | 183.2 КБ |
Для измерения превышений, высот и построения (задания) горизонтальных (вертикальных) плоскостей и направлений. Область применения - геодезические разбивочные работы, землеустроительные работы, строительство, отделочные работы и монтаж технологического оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44550-10 |
| Наименование | Нивелиры лазерные ротационные |
| Модель | GRL 150 HV, GRL 300 HV |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.02 |
| Год регистрации | 2010 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40041 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01д3 от 25.03.10 п.151 |
Производитель / Заявитель
Фирма "Robert Bosch GmbH", Германия
Германия
Franz-Oechsle Str. 4, 73207, Plochingen, www.bosch-pt.com, Robert Bosch GmbH Power Tools Division 70745 Leintelden-Echterdingen. Представительство в Москве: 129515, ул.ак.Королева, 13, тел. (495) 935 71 81, 926-58-69, факс 935-71-98
Поверка
| Методика поверки / информация о поверке | раздел руководства по эксплуатации Ростест-Москва |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 264 |
| Найдено поверителей | 38 |
| Успешных поверок (СИ пригодно) | 263 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 44550-10: Описание типа СИ | Скачать | 183.2 КБ |
Описание типа
Назначение
Нивелиры лазерные ротационные GRL 150 HV, GRL 300 HV (далее - нивелиры) предназначены для измерения превышений, высот и построения (задания) горизонтальных (вертикальных) плоскостей и направлений.
Описание
Принцип действия нивелиров основан на автоматической установке и стабилизации лазерного луча в горизонтальной (вертикальной) плоскости с помощью электронного компенсатора углов наклона. Измерение превышений состоит в вычислении разности отсчетов (проекция центра лазерного луча на нивелирной рейке) по нивелирной рейке, последовательно устанавливаемой на измеряемых точках.
Нивелиры представляют собой пыле- и влагозащищенный корпус, вмещающий оптические и электронные компоненты. Корпус имеет резьбовое соединение для установки нивелира на геодезический штатив.
Нивелиры имеют диодный лазерный излучатель видимого спектра (красный луч) и осуществляет излучение 2 лазерных лучей во взаимно перпендикулярных направлениях. При установке нивелира в вертикальное положение, один из лучей, с помощью вращающейся головки лазерной развертки образует горизонтальную плоскость, а второй задает вертикальное направление. При установке нивелира в горизонтальное положение задается вертикальная плоскость и горизонтальное направление. Различаемоемость лазерного луча повышается с помощью специальной мишени - приемником лазерного излучения LR 1, входящего в комплект нивелира, который с помощью держателя может крепиться на нивелирную рейку и позволяет выполнить фиксацию центра лазерного излучения по индикации ЖК-экрана и звуковому сигналу. Для удобства работы, нивелиры комплектуются инфракрасным пультом дистанционного управления.
Нивелиры имеют режим сканирования заданного сектора, что позволяет повысить различаемость лазерного луча при сильной освещенности.
Управление и выбор режима работы нивелиров осуществляется с помощью встроенной панели управления, объединяющей 4-х кнопочную клавиатуру и 3 светодиодных индикаторов.
Модификации GRL 150 HV и GRL 300 HV представляют собой маркетинговое обозначение одного и того же нивелира. В обозначение GRL 150 HV заложен радиус действия -150 м, а в обозначение GRL 300 HV заложен диаметр действия - 300 м

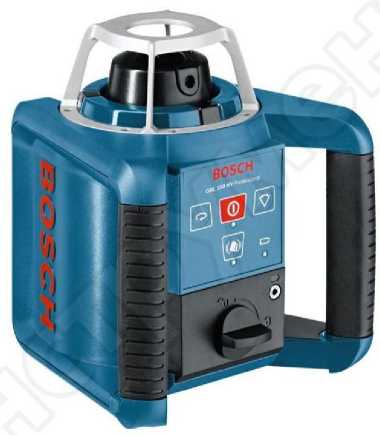

Рисунок 1 - Внешний вид нивелиров лазерных ротационных GRL 150 HV, GRL 300 HV
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Допускаемое среднее квадратическое отклонение нивелирования (задания горизонтального направления), не более, мм/м |
0,1 |
|
Допускаемое среднее квадратическое отклонение задания вертикального направления, не более, мм/м |
0,1 |
|
Допускаемое среднее квадратическое отклонение измерений лазерным приемником, не более, мм: - в режиме «точно» - в режиме «грубо» |
1 3 |
|
Диапазон (радиус) действия, не менее, м: - без лазерного приемника - с лазерным приемником |
0 - 30 0 - 150 |
|
Диаметр лазерного луча на выходе, не более, мм |
5 |
|
Диапазон работы компенсатора, не менее, ...° |
±5 |
|
Диапазон угла сканирования, не менее, ..° |
0 - 35 |
|
Длина волны лазерного излучения, нм |
635±3 |
|
Мощность лазерного излучения, не более, мВт |
1 |
|
Источник электропитания |
2 батарейки 2 аккумулятора типа D |
|
Продолжительность работы, не менее, ч: - батарейка - аккумулятор |
50 30 |
|
Диапазон рабочих температур, °С |
от - 10 до + 50 |
|
Диапазон температуры хранения, °С |
от - 20 до + 70 |
|
Габаритные размеры (ДхШхВ), не более, мм |
190 х 180х 170 |
|
Масса, не более, кг |
1,8 |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелира.
Комплектность
Таблица 2
|
Наименование |
Количество, шт. |
|
Нивелир |
1 |
|
Футляр для переноски |
1 |
|
Приемник лазерного излучения* |
1 |
|
Мишень для потолка |
1 |
|
Мишень с опорой* |
4 |
|
Аккумуляторный блок* |
1 |
|
Пульт дистанционного управления* |
1 |
|
Батарейка типа D |
2 |
|
Батарейка типа AA* |
1 |
|
Батарейка 9 В* |
1 |
|
Зарядное устройство |
1 |
|
Штатив* |
1 |
|
Настенное крепление* |
1 |
|
Рейка измерительная* |
1 |
|
Очки* |
1 |
|
Руководство по эксплуатации (на русском языке), включающее методику поверки |
1 |
* - по заказу
Поверка
осуществляется по документу МП 44550-10 (Раздел «Методика поверки» руководства по эксплуатации), согласованному ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2009 г.
Основные средства поверки:
- нивелир высокоточный типа Н-05 по ГОСТ 10528-90;
- квадрант оптический КО-60 по ТУ 3-3.1387-82.
Сведения о методах измерений
М етодика измерений приведена в документе: «Нивелиры лазерные ротационные GRL
150 HV, GRL 300 HV. Руководство по эксплуатации»
Нормативные документы
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2 Техническая документация фирмы «Robert Bosch GmbH», Германия.
