Дефектоскопы PELENG 307 УД3-307ВД
| Номер в ГРСИ РФ: | 46575-11 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "Алтек-Наука", г.С.-Петербург |
Дефектоскопы "PELENG 307м УД3-307ВД (далее по тексту - дефектоскопы) предназначены для выявления ультразвуковым и вихретоковым методами контроля дефектов типа нарушения сплошности (трещины, поры и другие) с измерением и регистрацией в памяти дефектоскопа характеристик выявленных дефектов (амплитуда отраженного сигнала, координаты, эквивалентная площадь и другие) при контроле вручную и (или) с использованием устройств сканирования в соответствии с предварительно созданными и запомненными настройками. Также дефектоскопы предназначены для измерения толщины изделий из металла и других материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46575-11 |
| Действует | по 21.03.2026 |
| Наименование | Дефектоскопы |
| Модель | PELENG 307 УД3-307ВД |
| Приказы |
№2675 от
08.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d2b323a3-ff6e-57f1-bd65-6102b8720f6d |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ДШЕК.412239.003 ТУ |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 31.03.2016 |
| Номер сертификата | 42355 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1425 от 31.03.11 п.06 |
Производитель / Заявитель
ООО «Алтек-Наука», РОССИЯ, 192029, г. Санкт-Петербург, пр-кт Обуховской Обороны, д. 86, литера П, офис 4
Россия
Юр.адрес: 188800, Ленинградская обл., ул.Некрасова, 27, лит. "А", www.altek.info, E-mail: altek@altek.info
Поверка
| Методика поверки / информация о поверке |
ДШЕК.412239.003 ИЗ Дефектоскоп "PELENG 307" УД3-307ВД. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2318
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2291 (99%) |
| Неуспешных поверок (СИ непригодно) | 27 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46575-11: Описание типа
2018-46575-11.pdf
|
Скачать | 197 КБ | |
|
46575-11: Методика поверки
2021-mp46575-11.pdf
Файл устарел
|
Скачать | 731.4 КБ | |
|
46575-11: Описание типа
2025-46575-11.pdf
|
Скачать | 203.6 КБ | |
|
46575-11: Методика поверки
ДШЕК.412239.003 ИЗ
2021-mp46575-11-1.pdf
|
Скачать | 731.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дефектоскопы "PELENG 307" УД3-307ВД (далее по тексту - дефектоскопы) предназначены для выявления ультразвуковым и вихретоковым методами контроля дефектов типа нарушения сплошности (трещины, поры и другие) с измерением и регистрацией в памяти дефектоскопа характеристик выявленных дефектов (амплитуда отраженного сигнала, координаты, эквивалентная площадь и другие) при контроле вручную и (или) с использованием устройств сканирования в соответствии с предварительно созданными и запомненными настройками. Также дефектоскопы предназначены для измерения толщины изделий из металла и других материалов.
Описание
Принцип действия дефектоскопов основан на применении ультразвуковых колебаний (УЗК), обладающих свойством отражаться от неоднородностей или поглощаться в контролируемом изделии. Возбуждение и прием УЗК осуществляется одним или парой ручным(ых) пьезоэлектрическим(их) преобразователей (ПЭП) подключенным(ых) к электронному блоку (БЭ) дефектоскопа.
Для вихретокового контроля в дефектоскопах предусмотрен анализ взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объект контроля этим полем с использованием вихретокового преобразователя (ВТП).
Для обнаружения различно ориентированных внутренних дефектов в работе дефектоскопов реализуется эхо-метод, зеркальный и зеркально-теневой методы ультразвукового контроля, а также амплитудный и фазовый методы обработки сигналов при вихретоковом контроле.
БЭ включает в себя устройство обработки, приемо-возбудитель, клавиатуру и дисплей. Фотография общего вида дефектоскопа представлена на рисунке 1. Устройство обработки является микропроцессорной системой, совместно с программным обеспечением (ПО) осуществляющей работу дефектоскопов во всех режимах.
Программное обеспечение используется для настройки дефектоскопа, сбора и обработки информации.
В ультразвуковом дефектоскопе общего назначения открыт доступ к "универсальной" версии ПО. Универсальная версия ПО не содержит готовых настроек для контроля различных объектов. Дефектоскопист самостоятельно создает нужные ему настройки, после чего сохраняет их в памяти прибора.
Кроме универсальной версии ПО в дефектоскопе может быть открыт доступ к «специализированным» версиям. Любая специализированная версия ПО содержит типовые варианты (заготовки) будущих настроек для проведения в соответствии с действующими нормативными документами ультразвукового и вихретокового контроля ответственных деталей.
Метрологические параметры специализированных дефектоскопов находятся в пределах метрологических характеристик дефектоскопов общего назначения. В одном дефектоскопе одновременно может быть открыт доступ сразу к нескольким версиям ПО. Доступные версии индицируются на экране дефектоскопов при их включении.
Дефектоскопы являются одноканальной системой ультразвукового (при контактном способе ввода УЗК) или вихретокового контроля.

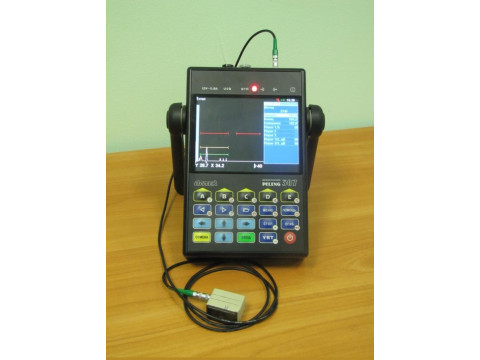

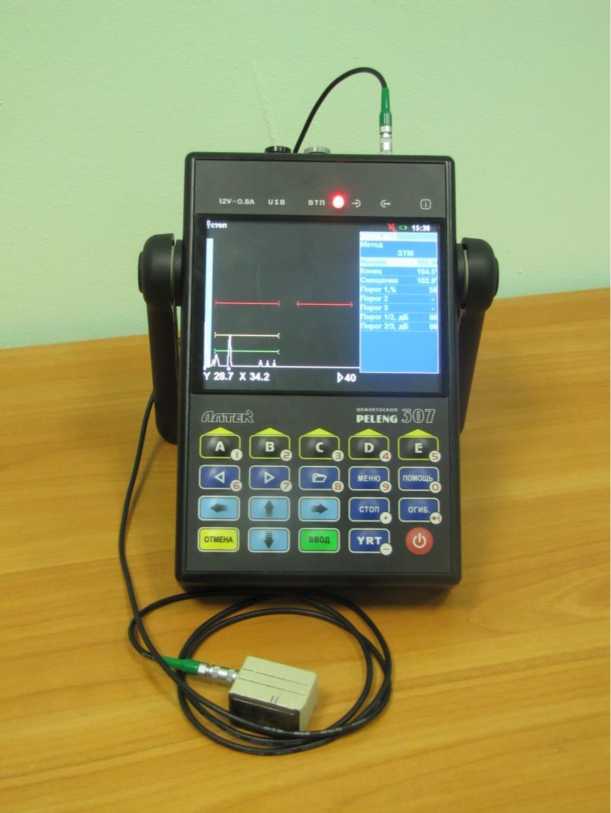

Рисунок 1 - Общий вид
Программное обеспечение
На дефектоскопе установлено программное обеспечение "Дефектоскоп "PELENG 307" УД3-307ВД". Идентификационные данные ПО приведены в таблице 4.
Программное обеспечение (ПО) обладает многоуровневой системой доступа (в том числе пароль на запуск программы). При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики дефектоскопа. ПО по уровню защиты относится к группе "А" согласно МИ 3286-2010.
аблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обработки данных |
Дефектоскоп "PELENG 307" УД3-307ВД |
1.0.0.1 |
- |
- |
Технические характеристики
Таблица 2 - Технические характеристики ультразвукового канала
|
Номинальное значение частоты заполнения зондирующих импульсов и предельное отклонение частоты, МГц |
0,40±0,04; 0,62±0,06; 1,25±0,12; 1,80±0,18; 2,00±0,20; 2,50±0,25; 4,00±0,40; 5,00±0,50; 10,00±1,00 |
|
Амплитуда электрических колебаний зондирующих импульсов, В, не менее, в режимах: высокой амплитуды низкой амплитуды |
105 4,5 |
|
Динамический диапазон амплитудной характеристики при нелинейности не более 2 дБ, дБ, не менее |
18 |
|
Запас чувствительности по СО-2 относительно отверстия диаметром 6 мм на глубине 44 мм, дБ, не менее, на частоте УЗК 2,5 МГц и номинальных значений угла ввода ПЭП: 0° 40° |
75 55 |
|
Пределы допускаемой абсолютной погрешности измерения отношений амплитуд сигналов с использованием регулировки усиления, дБ |
±1 |
|
Глубина (амплитуда) временной регулировки чувствительности, дБ |
не более 80 (определяется коэффициентом усиления приемного тракта) |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс |
±(0,2+0,01Т) |
|
Пределы допускаемой абсолютной погрешности измерения координат X и Y выявленного дефекта, мм, не более: для прямых ПЭП для наклонных ПЭП |
±(0,5+0,01 Y) ±(1+0,03 Y) и ±(1+0,03^) |
|
Пределы допускаемой абсолютной погрешности измерения эквивалентной площади 5экв , мм2, дефектов, расположенных на глубине не менее трех ближних зон и имеющих 5экв от 1 до 15 мм2, при отношении 5экв к площади пьезоэлемента не более 0,4 для совмещенных ПЭП с номинальным значением частоты 2,5 и 5 МГц, на контрольных образцах СО-2, СО-3 и углом ввода: 0° от 40° до 60°, мм2 пря |
±(1,5+0,15 5экв ) ±(0,4 5экв -0,3) |
|
Пределы допускаемой абсолютной погрешности измерения толщины плоскопараллельных изделий шероховатостью Rz не более 20 мкм при использовании двух донных сигналов для ПЭП с номинальным значением частоты 5 и 10 МГц в диапазоне толщин от 3 до 300 мм Y, мм |
±(0,07+0,0004Y) |
аблица 3 - Технические характеристики вихретокового канала
|
Частота возбуждения вихревых токов для ВТП серии ПН, кГц |
10.. .100 (с шагом 1) |
|
Амплитуда сигнала задающего генератора для ВТП серии ПН, В, не менее, электрических колебаний |
8,3; 3,4; 1,5; 0,8 |
|
Чувствительность (минимальная глубина выявляемых поверхностных искусственных дефектов в СОП-001.70) для ВТП серии ПН на частоте 70 кГц для значения шероховатости Rа 2,5, мм |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерения глубины дефекта Н для ВТП серии ПН, мм не более, для частоты 70 кГц |
±(0,1+0,3Н) |
|
Частота возбуждения вихревых токов для ВТП серии ПФ |
указана в паспорте подключенного ВТП |
аблица 4 - Общие технические характеристики
|
Параметры сетевого адаптера и зарядного устройства (САЗУ): напряжение питания переменного тока, В номинальное значение выходного напряжения постоянного тока, В максимальный выходной ток, А |
220±22 12,0 1,2 |
|
Время автономной работы от аккумуляторной батареи при средних значениях подсвета (яркости), ч, не менее |
12,0 |
|
Максимальный потребляемый ток, А, не более |
0,8 |
|
Масса БЭ, кг, не более |
1,35 |
|
Габаритные размеры БЭ, мм, не более |
140х220х42 |
|
Диапазон рабочих температур окружающего воздуха, ° С |
от минус 25 до +50 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
Знак утверждения типа
наносится на переднюю панель и(или) шильдик БЭ дефектоскопов и на титульный лист Руководства по эксплуатации (в правый верхний угол под линией, проходящей под названием организации изготовителя - ЗАО "АЛТЕК").
Комплектность
Комплект поставки дефектоскопов приведен в таблице 5.
аблица 5
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
Блок электронный |
ДШЕК.412231.009 |
1 | |
|
Сетевой адаптер и зарядное устройство для дефектоскопа |
ДШЕК.436611.002 |
1 | |
|
Комплект эксплуатационной документации: Руководство по эксплуатации (РЭ) Паспорт Методика поверки |
ДШЕК.410226.003 ДШЕК.412239.003 РЭ ДШЕК.412239.003 ПС - |
1 компл. 1 1 |
Приложение к РЭ |
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
Комплект инструмента и принадлежностей, включая ручные ПЭП: П111-0,4 П121-0,4-40 (50; 90) П111-0,62 П121-0,62-40 (50; 90) П111-1,25 (П112-1,25) П121-1,25-40 (50; 65; 90) П111-1,8 (П112-1,8) П121-1,8-40 (50; 65; 90) П111-2,5 (П112-2,5) П121-2,5-40 (45; 45; 50; 60; 65; 70; 90) П111-5 (П112-5) П121-5-40 (50; 65; 70; 75; 90) П111-10 (П112-10) П121-10-65 (70; 75) ручные ВТП ПН-7,5-АК-003 ПН-15-АК-004 ПФ-ОН-4-Ре (Al, Ti) ПФ-Г1-4-Ре(А1, Ti) ПФ-Г2-4-Ре(А1, Ti) ПФ-ОН-14 ПФ-ОН-38 |
ДШЕК.412924.003 |
1 компл. |
Комплектация согласно п.4.2 ДТПЕК.412239.003 ПС |
|
Программное обеспечение для ПЭВМ |
1 |
Диск | |
|
Чехол для БЭ |
1 | ||
|
Упаковка |
1 |
Сумка | |
|
Комплект ремней |
1 | ||
|
Пенал |
1 |
Для комплекта инструмента и принадлежностей | |
|
Кейс |
1 |
Для переноски всего комплекта | |
|
Контрольный образец |
СОП-НО-037 |
1 | |
|
Контрольный образец |
СОП-НО-038 |
1 |
Примечание - Полный перечень комплекта поставки, согласованный с Заказчиком, приводится в разделе 4 ДШЕК.412239.003 ПС.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров
ГОСТ 8.283-78 Дефектоскопы электромагнитные. Методы и средства поверки
Дефектоскоп "PELENG 307" УД3-307ВД. Технические условия ДШЕК.412239.003 ТУ
