Дозиметры-радиометры МКС-15Д Снегирь

Назначение

Дозиметры-радиометры МКС-15Д «Снегирь» (далее - дозиметр) предназначены для измерений амбиентного эквивалента дозы Н * (10) (далее - АЭД) и мощности амбиентного эквивалента дозы Н * (10) (далее - МАЭД) гамма и рентгеновского излучения (далее - фотонного излучения), а также плотности потока бета-излучения.

Описание

Принцип действия устройства основан на преобразовании гамма- и бета-излучения в последовательность импульсов напряжения, количество которых пропорционально интенсивности регистрируемого излучения.

Дозиметр выполнен в виде моноблока.

Корпус дозиметра состоит из верхней и нижней крышек. В верхней части верхней крышки расположен жидкокристаллический индикатор (далее - ЖКИ), слева и справа от него органы управления работой дозиметра: кнопки «СВЕТ», «РЕЖИМ», «ЗВУК» и «ПУСК», ниже - рычаг управления заслонкой, а в нижней части крышки - батарейный отсек.

В нижней крышке предусмотрено окно для измерения плотности потока бета-излучения. Окно закрывается заслонкой для экранирования бета-излучения, которая приводится в движение с помощью рычага. Выключатель питания расположен на боковой поверхности дозиметра в его верхней части.

Внутри корпуса находится детектор гамма- и бета- излучений и печатная плата, на которой расположены все элементы схемы формирования анодного напряжения, цифровой обработки, управления и индикации.

Нижняя крышка скрепляется с верхней крышкой с помощью четырех винтов.

Детектором ионизирующих гамма- и бета-излучений служит газоразрядный счетчик Гейгера-Мюллера типа Бета-2.

Схема формирования анодного напряжения, цифровой обработки, управления и индикации осуществляет:

- масштабирование и линеаризацию счетной характеристики детектора;

- измерение МАЭД гамма и рентгеновского излучения и поверхностной плотности потока бета-излучения путем измерения средней частоты импульсов, поступающих с выхода детектора;

- измерение АЭД гамма и рентгеновского излучения путем измерения общего количества импульсов, поступающих с выхода детектора;

- измерение времени накопления АЭД и реального времени;

- формирование и стабилизацию анодного напряжения детектора;

- управление режимами работы дозиметра;

- отображение результатов измерений.

Схема обработки и управления реализована на базе микропроцессора и служит для управления режимами работы дозиметра, математической обработки импульсных последовательностей от детектора, управления ЖКИ и звуковыми сигналами.

Формирователь анодного напряжения служит для формирования анодного напряжения + 400 В, необходимого для работы детектора.

лист № 2 всего листов 5 Программное обеспечение

Программное обеспечение дозиметра представляет собой встроенное программное обеспечение в виде программного кода (программа пользователя), калибровочных коэффициентов и констант, записанных на страницах Flash-памяти дозиметра.

Используемая микросхема процессора позволяет однократную запись программы и не допускает чтения самой программы, её идентификатора и контрольной суммы. Идентификационное наименование с номером версии программы Bank131_v5 высвечивается на ЖКИ дозиметра при его включении.

Программное обеспечение является неизменным, отсутствуют средства для программирования или изменения его юридически значимых функций.

Преднамеренное вмешательство в программное обеспечение дозиметра невозможно без разрушения прибора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 ..........................................................А.

Т аблиц а 1 — Идентификационные данные программного обеспечения

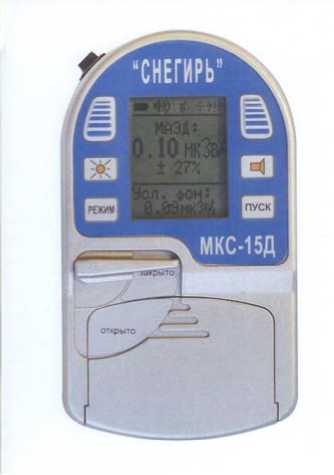

Внешний вид дозиметра представлен на рисунках 1.

Рисунок 1

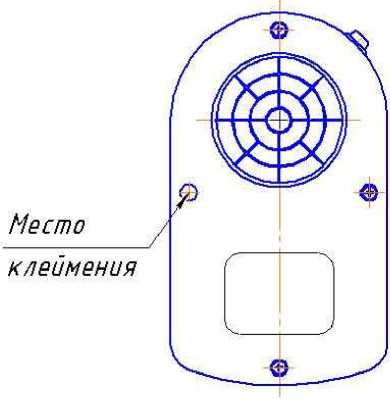

Дозиметр опломбирован в соответствии с конструкторской документацией. Место пломбирования дозиметра от несанкционированного доступа, расположенное на задней панели, показано на рисунке 2.

Рисунок 2

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель прибора методом фотопечати и титульный лист эксплуатационной документации типографским способом или специальным штампом.

Комплектность

Комплект поставки дозиметра указан в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с разделом 4 Руководства по эксплуатации ФВКМ.412152.005РЭ «Методика поверки», утвержденным ГЦИ СИ ФГУ «Менделеевский ЦСМ» в 2011 г.

Основное поверочное оборудование:

- установка поверочная гамма-излучения УПГД-2М-Д (или аналог), обеспечивающая воспроизведение МАЭД в пределах от 5-10’7 до 5-10’2 Зв^ч’1 с погрешностью не более ±5 %;

- комплект источников типа 4СО от 10 до 104 часгсм-2’мин-1, аттестованные по ГОСТ 8.326-89, или утвержденного типа не ниже рабочего эталона 2-го разряда.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации ФВКМ.412152.005РЭ.

Нормативные документы

1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

2. ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

3. ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

4. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

лист № 5 всего листов 5

5. ГОСТ 8.070-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.

Рекомендации к применению

Дозиметры-радиометры МКС-15Д «Снегирь» применяются для осуществления производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (для дозиметрического и радиометрического контроля на промышленных предприятиях; экологических исследований; контроля радиоактивного загрязнения денежных купюр в банках; контроля радиационной чистоты жилых помещений, зданий и сооружений, прилегающих к ним территорий, предметов быта, одежды, поверхности грунта на приусадебных участках, транспортных средств).
