Трансформаторы тока E3W1-3, PSA 613

Номер в ГРСИ РФ: 46933-11
Категория: Трансформаторы
Производитель / заявитель: Фирма "EFEN GmbH", Германия
Скачать
46933-11: Описание типа СИ Скачать 679.8 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока E3W1-3, PSA 613 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 46933-11
Наименование Трансформаторы тока
Модель E3W1-3, PSA 613
Технические условия на выпуск тех.документация фирмы
Класс СИ 34.01.01
Год регистрации 2011
Страна-производитель  Германия
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМС
Адрес центра 119361, г.Москва, Озерная ул., 46
Руководитель центра Кононогов Сергей Алексеевич
Телефон (8*095) 437-55-77
Факс 437-56-66
Информация о сертификате
Срок действия сертификата 09.06.2016
Номер сертификата 42825
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 2682 от 09.06.11 п.12
Производитель / Заявитель

Фирма "EFEN GmbH", Германия

 Германия

65344, Eltville, Schlangenbader Str. 40, Deutschland, Germany. Тел. + 49 (6129) 46 0; Факс + 49 (6129) 46 222. Web-сайт: www.efen.com

Поверка

Методика поверки / информация о поверке ГОСТ 8.217-03
Межповерочный интервал / Периодичность поверки 8 лет
Зарегистрировано поверок 8
Найдено поверителей 1
Успешных поверок (СИ пригодно) 8 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.11.2024

Поверители

Скачать

46933-11: Описание типа СИ Скачать 679.8 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Трансформаторы тока E3W1-3, PSA 613 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

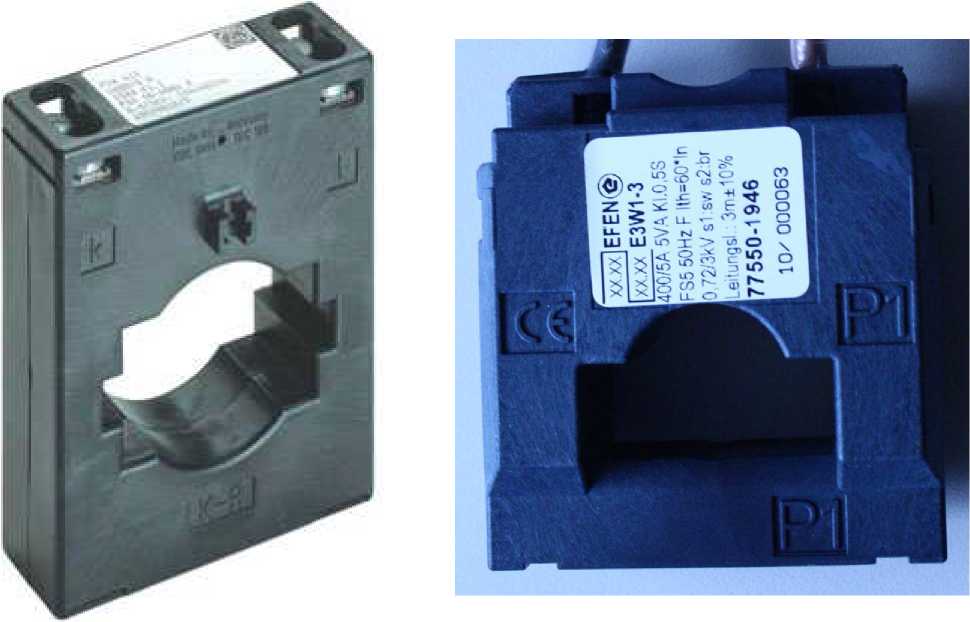

Трансформаторы тока E3W1-3, PSA 613 по принципу конструкции - шинные. С одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета.

Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод и заключена в изолирующий корпус из термопластика, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичных обмоток подключены к клеммникам, закрепленным на корпусе трансформатора.

На трансформаторе имеется табличка технических данных.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

лист № 2

всего листов 3

Технические характеристики

Трансформатор тока E3W1-3.

Номинальное напряжение, кВ

Наибольшее рабочее напряжение, кВ

Номинальная частота напряжения сети, Гц

Номинальный первичный ток, А

Номинальный вторичный ток, А

Класс точности вторичной обмотки для измерений и учета

Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более Габаритные размеры, мм, (длинахширинахвысота) Масса, кг

Рабочие условия применения:

0,66

0,72

50/60

от 200 до 800

5

0,5S

2,5; 5

5

63,5x60,1x30,2

0,176

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от - 20 до + 50 до 90

Трансформатор тока PSA 613.

Номинальное напряжение, кВ

Наибольшее рабочее напряжение, кВ

Номинальная частота напряжения сети, Гц

Номинальный первичный ток, А

Номинальный вторичный ток, А

Класс точности вторичной обмотки для измерений и учета

Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более Габаритные размеры, мм, (длинахширинахвысота) Масса, кг

Рабочие условия применения:

0,66

0,72

50/60

от 400 до 1600

1 и 5

0,5S; 0,5; 1,0

5, 10, 15

5

108x85x30

0,4

- температура окружающего воздуха, °С - относительная влажность воздуха, %

от - 40 до + 40 до 90

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист руководства по эксплуатации паспорта.

Комплектность

Трансформатор тока                  1 шт.

Паспорт                                1 экз.

Руководство по эксплуатации           1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные документы

1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4. Техническая документация фирмы «EFEN GmbH», Германия.

Рекомендации к применению

- «осуществление торговли и товарообменных операций...»

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям»
