Дефектоскопы ультразвуковые EPOCH 600

Назначение

Дефектоскопы ультразвуковые EPOCH 600 (далее дефектоскопы) предназначены для:

- измерений глубины залегания дефекта, расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем), толщины изделий из металла и сплавов при одностороннем доступе к ним;

- обнаружения дефектов сварных соединений, в стенках труб, в основном металле

резервуаров, турбин, узлов конструкций и др.

Описание

Принцип действия дефектоскопов основан на акустическом методе.

В дефектоскопах используются следующие методы акустического неразрушающего контроля:

- эхо-импульсный,

- теневой,

- контроль раздельно-совмещенным преобразователем.

Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком. По времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до границы дефекта или донных сигналов и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

Конструктивно дефектоскопы состоят из электронного  блока и  преобразователя,

соединенных кабелем.

Дефектоскопы  могут быть оснащены следующими типами ультразвуковых

преобразователей, изготавливаемых компанией «Olympus Scientific Solutions Americas», США, под торговыми марками «PANAMETRICS-NDT», «HARISONIC», «NDT ENGINEERING»:

- одноэлементные контактные серий M, A, C, V, SUC, CN, PF;

- раздельно-совмещенные серий DHC, D, MTD, DL;

- с линией задержки серий M, V, SCD, SCDR, HC;

- иммерсионные серий M, A, V, C;

- наклонные серий A, C, V, AM.

На передней панели корпуса электронного блока дефектоскопа расположены дисплей, функциональные кнопки, кнопка включения, индикаторы питания и сигнализации. На задней панели корпуса расположены подставка, аккумуляторный отсек, разъемы VGA Out и RS232. Каждый разъем закрыт резиновой накладкой. Два разъема для подключения одноэлементных и раздельно-совмещенных преобразователей, разъем для подключения зарядного устройства расположены на верхней панели корпуса. На боковой панели корпуса расположен герметичный отсек с USB-портом и слотом для карты памяти.

Дефектоскопы выпускаются в двух исполнениях: с настройкой параметров с помощью ручки регулирования на передней панели электронного блока или навигационной панели на клавиатуре. Степень защиты электронного блока от внешних воздействий по ГОСТ 14254-96 (в зависимости от исполнения) IP 67 или IP 66.

Результаты контроля отображаются на дисплее электронного блока в режиме реального времени в виде развертки типа А (А-скан) и измеренных значений.

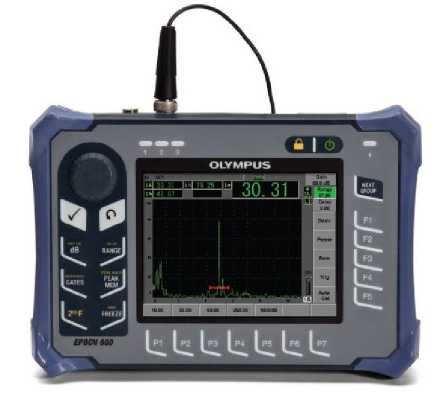

Рисунок 1 - Внешний вид дефектоскопов ультразвуковых EPOCH 600 и преобразователей

Программное обеспечение

Дефектоскопы имеют встроенное программное обеспечение «Epoch 600». Программное обеспечение идентифицируется при каждом включении дефектоскопа путем вывода на дисплей электронного блока номера версии.

Программное обеспечение предназначено для:

- сбора, обработки и хранения данных,

- настройки дефектоскопа,

- визуализации результатов измерений.

ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

И дентификационные данные ПО представлены в таблице 1.

Таблица 1

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Технические характеристики

Основные метрологические и технические характеристики дефетоскопов, включая показатели точности, представлены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель электронного блока дефектоскопа.

Комплектность

Комплектность дефектоскопов представлена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 2512-0006-2011 «Дефектоскопы ультразвуковые EPOCH 600. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в апреле 2011 г.

Основные средства поверки: контрольные образцы СО-2, СО-3 из комплекта КОУ-2, регистрационный номер в ФИФ по ОЕИ № 6612-99; комплект образцовых ультразвуковых мер КМТ 176М-1, регистрационный номер в ФИФ по ОЕИ № 6578-78; образцы с искусственными отражателями из комплекта КМД4-У, регистрационный номер в ФИФ по ОЕИ № 35581-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки и (или) оттиска клейма наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация компании «Olympus Scientific Solutions Americas», США.
