Дефектоскопы сварных соединений АРМС-МГ4

Назначение

Дефектоскопы сварных соединений АРМС-МГ4 (далее - дефектоскопы) предназначены для измерений амплитуды ультразвукового сигнала при контроле качества сварных стыковых соединений арматуры в соответствии с ГОСТ 23858-79 и СТО 02495307-002-2008 и листового проката по ГОСТ Р 55724 зеркально теневым методом.

Описание

Принцип действия дефектоскопа основан на измерении ослабления ультразвуковых колебаний (далее - УЗК) при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях. В основу работы дефектоскопа положено измерение амплитуды импульса УЗК при прохождении через изделие.

Дефектоскоп является ультразвуковым переносным измерительным прибором неразрушающего контроля специального назначения. Использует теневой и зеркально-теневой метод контроля при работе с ультразвуковыми пьезоэлектрическими преобразователями (в дальнейшем ПЭП), с номинальной частотой 2,5 МГц.

Для обеспечения акустического контакта между поверхностью ПЭП и поверхностью изделия используется специальная контактная смазка.

Дефектоскоп состоит из электронного блока, пьезоэлектрических преобразователей ПЭП, механического устройства для крепления ПЭП.

На лицевой панели электронного блока дефектоскопа размещен ЖК дисплей и клавиатура, состоящая из восьми кнопок: ПУСК, ВКЛ, РЕЖИМ, ВВОД, ^, ^, Т и ф.

На верхней панели электронного блока расположены разъемы для подключения ПЭП. В нижней части панели расположен разъем USB для связи с ПК.

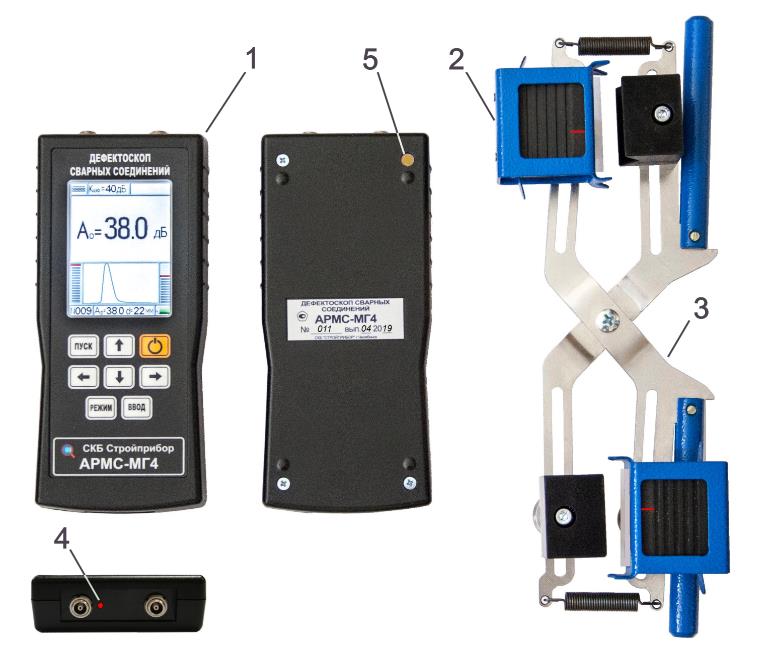

Общий вид дефектоскопов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 1.

а)

б)

4 - метка разъема излучающего ПЭП

5 - место пломбирования от несанкционированного доступа

1 - электронный блок

2 - пьезоэлектрический преобразователь (ПЭП)

3 - механическое устройство для крепления ПЭП

Рисунок 1 а, б - Дефектоскоп сварных соединений АРМС-МГ4

Программное обеспечение

Дефектоскопы имеют программное обеспечение:

1) встроенное (микропрограмма контроллера прибора версии V1.01);

2) внешнее (программа «ПО ПК» версии V1.0.0.1 для персонального компьютера).

Встроенное программное обеспечение дефектоскопа разработано изготовителем специально для решения задач измерения амплитуды ультразвукового сигнала. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения. Конструктивно дефектоскопы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Внешнее программное обеспечение «ПО ПК» устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для считывания результатов измерений, сохраненных в памяти дефектоскопа.

Таблица 1 - Идентификационные данные встроенного ПО

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии V1.01 является неотъемлемой частью прибора.

Внешнее программное обеспечение «ПО ПК» предназначено для сбора, сохранения, удаления данных из памяти дефектоскопов и не используется при выполнении измерений амплитуды ультразвукового сигнала.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на табличку, закрепленную на электронном блоке, фотохимическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4276-046-12585810-2012 Дефектоскопы сварных соединений арматуры АРМС-МГ4.

Технические условия
