Преобразователь измерительный электрической проводимости воздуха Электропроводность-2
| Номер в ГРСИ РФ: | 51302-12 |
|---|---|
| Производитель / заявитель: | ГУ "Главная геофизическая обсерватория им.А.И.Воейкова", г.С.-Петербург |
Преобразователь измерительный электрической проводимости воздуха ┌Электропроводность-2√ (далее ╞ ИП) предназначен для преобразования полярной (раздельно положительной и отрицательной) удельной электрической проводимости воздуха в напряжение постоянного тока и в комплекте с показывающими или регистрирующими приборами для измерений проводимости воздуха.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51302-12 |
| Наименование | Преобразователь измерительный электрической проводимости воздуха |
| Модель | Электропроводность-2 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48201 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 775 п. 37 от 21.09.2012 |
Производитель / Заявитель
ФГБУ "Главная геофизическая обсерватория им.А.И.Воейкова", г.С.-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | МП 51302-12 |
| Межповерочный интервал / Периодичность поверки | 2 года |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 51302-12: Описание типа СИ | Скачать | 291.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователь измерительный электрической проводимости воздуха «Электропроводность-2» (далее - ИП) предназначен для преобразования полярной (раздельно положительной и отрицательной) удельной электрической проводимости воздуха в напряжение постоянного тока и в комплекте с показывающими или регистрирующими приборами для измерений проводимости воздуха.
Описание
Принцип действия ИП основан на создании тока через измерительный электрод под действием приложенного напряжения на другой электрод аспирационного измерительного конденсатора (АИК) при продувании исследуемого воздуха через блок АИК (БАИК), работающего в режиме проводимости, преобразовании этого тока в выходное напряжение с его последующим измерением. Значение выходного напряжения ИП пропорционально измеряемой удельной электрической проводимости соответствующей полярности.
Конструктивно ИП выполнен в виде выносного (первичный преобразователь -БАИК) и центрального (вторичный преобразователь - ЦБ) блоков, соединенных между собой кабелями длиной до 20 м. В состав ЦБ ИП входит контрольное устройство, предназначенное для проведения внутренней калибровки вторичного преобразователя. БАИК состоит из двух цилиндрических аспирационных конденсаторов (АИК+ для измерения проводимости воздуха положительной полярности и АИК- для измерения проводимости воздуха отрицательной полярности) и вентилятора для отбора исследуемого воздуха. Управление режимом работы ИП осуществляется вручную, снятия показаний -визуальные.

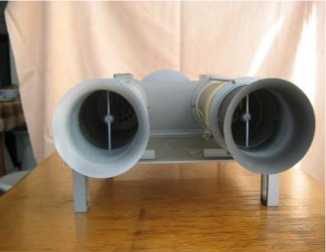

Фотография общего вида ИП и схема размещения наклеек для предотвращения несанкционированного доступа приведены на рисунке 1.
4

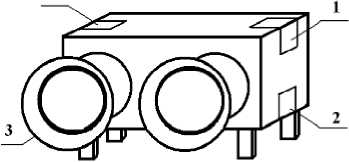

Рисунок 1 - Общий вид ИП «Электропроводность-2» и места размещения наклеек.
1, 2, 3, 4 - Места размещения наклеек
Технические характеристики
Метрологические и технические характеристики ИП приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значения характеристики |
|
Диапазон преобразования полярной (раздельно положительной и отрицательной) удельной электрической проводимости воздуха, фСм^м-1 |
от 3 до 25 |
|
Коэффициент преобразования статической характеристики, В^фСм-^м |
(4 ± 0,4)- 10-2 |
|
Пределы допускаемой основной приведенной погрешности преобразования удельной электрической проводимости воздуха каждой полярности в диапазоне от 3 до 25 фСм^м- 1, % |
±15 |
|
Диапазон изменений выходного напряжения при изменении электрической проводимости воздуха от 0 до 25 фСм^м-1, В - на канале преобразования положительной проводимости воздуха (АИК+) - на канале преобразования отрицательной проводимости воздуха (АИК-) |
от 0 до минус 1 от 0 до 1 |
|
Время установления показаний, с, не более |
100 |
|
Амплитуда шумов, мВ, не более |
15 |
|
Потребляемая мощность от сети, В А, не более |
100 |
|
Пределы допускаемой дополнительной погрешности преобразования, вызванной изменением температуры окружающей среды в рабочем интервале температур на каждые 10°С, % |
± 15 |
|
Линейная скорость потока воздуха, м/с, не менее |
1,8 |
|
Период контроля, с |
206 ± 10 |
|
Калибровочное напряжение, В |
29 ± 1,5 |
|
Рабочее напряжение на отталкивающей обкладке аспирационного измерительного конденсатора (АИК), В, на АИК+ на АИК- |
89 ± 2 минус (89 ± 2) |
|
Габаритные размеры (длина х ширина х высота), мм, не более Блок АИК (БАИК) Центральный блок (ЦБ) |
390 х 470 х 240 320 х 350 х 160 |
|
Масса, кг, не более БАИК ЦБ |
10 6 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Рабочие условия применения ИП: БАИК: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) ЦБ: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) |
от минус 50 до 50 до 100 от 86 до 106 (от 650 до 800) от 10 до 40 до 80 от 86 до 106 (от 650 до 800) |
|
Наименование характеристики |
Значения характеристики |
|
Напряжение питания от сети переменного тока частотой (50±0,5) Гц, В |
от 187 до 242 |
|
Нормальные условия применения ИП: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) напряжение питания от сети переменного тока частотой (50±0,5) Гц, В |
от 15 до 25 от 30 до 80 от 96 до 104 (от 735 до 795) от 198 до 242 |
Знак утверждения типа
Знак утверждения типа наносится на боковую стенку ЦБ ИП в виде наклейки и на титульный лист руководства по эксплуатации и паспорта ИП типографским способом.
Комплектность
Комплект поставки ИП приведен в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Блок аспирационных измерительных конденсаторов |
БАИК |
1 | |
|
Центральный блок |
ЦБ |
1 | |
|
Кабель питания ИП |
КП |
1 | |
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Кабель питания БАИК |
КБ |
1 | |
|
Кабель соединительный |
КС |
1 | |
|
Кабель выходной |
КВ |
2 | |
|
Кабель контрольный |
КК |
1 | |
|
Руководство по эксплуатации |
РЭ |
1 | |
|
Паспорт |
Пс |
1 |
Поверка
осуществляется в соответствии с МП 51302-12 - Приложением №1 «Методика поверки» к документу «Преобразователь измерительный электрической проводимости воздуха «Электропроводность-2». Руководство по эксплуатации», согласованным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в январе 2012 года.
Основные средства поверки: Государственный первичный эталон единиц объемной плотности электрического заряда ионизированного воздуха и счетной концентрации аэроионов ГЭТ 177-2010 (диапазон измерений полярной удельной электрической проводимости воздуха от 2,5 до 1000 фСм^м-1 при показателе полярности от -0,1 до 0,1, погрешность не более 10 %).
Сведения о методах измерений
Методы измерений изложены в документе «Преобразователь измерительный электрической проводимости воздуха «Электропроводность-2». Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.646-2008 «ГСИ. Государственная поверочная схема для средств измерений объемной плотности электрического заряда ионизированного воздуха и счетной концентрации аэроионов».
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
