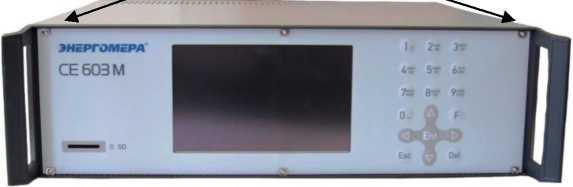

Ваттметры-счетчики эталонные многофункциональные СЕ603М

—

Максимальное значение силы тока:

10 - 10 А;

120 - 120 А;

240 - 240 А.

Основная относительная погрешность измерений напряжения, силы тока, активной мощности, в режиме определения погрешностей счетчиков активной энергии при значении коэффициента активной мощности, равном ±1,0 и в основном диапазоне силы тока:

0,015 - ±0,015 %;

0,030 - ±0,030 %;

0,050 - ±0,050 %.

—

Нормирование погрешностей в режиме определения погрешностей трансформаторов напряжения и тока:

символ отсутствует - погрешности не нормируются;

Т - погрешности нормируются.

—

Нормирование погрешностей измерений показателей качества электрической энергии и характеристик высших гармоник:

символ отсутствует - погрешности не нормируются (кроме погрешности искажения синусоидальности кривой сигналов напряжения и тока);

К - погрешности нормируются, точность стандартная;

КЭ - погрешности нормируются, точность повышенная.

—

СЕ603М - условное обозначение типа ваттметров-счетчиков.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Наименование программного обеспечения

Идентификаци онное наименование программного обеспечения

Номер версии (идентификац ионный номер) программного обеспечения

Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа для цифрового сигнального процессора (модуль ЦСП)

Энергомера СЕ603М_МЦС П

vl.340

035

LRC

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешности2)

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения Шф

основная, 6U, 5U(1), 5имф, %

±0,05

U и U(1) от 30 до 300 В имф от 50 до 500 В

1

2

3

4

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

основная, 3I, 31(1), %

±0,20

I и 1(1) от 0,001 до 0,01 А

±0,10

I и 1(1) от 0,01 до 0,05 А

±0,05

I и 1(1) от 0,05 А до Imax 3)

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66 Гц

Угол сдвига фазы основной гармоники:

от 0° до 360°; U от 30 до 300 В

- напряжение-напряжение ф(1)ии;

Аф(1)ии, °

±0,005

- ток-ток ф(1)п;

Аф(1)п, °

±0,010

I от 0,01 до 0,05 А

±0,005

I от 0,05 А до Imax

напряжение-ток ф(1)и1

Аф(1)и1, °

±0,010

I от 0,01 до 0,05 А

±0,005

I от 0,05 А до Imax

Коэффициенты активной и реактивной мощностей cosф и sinф соответственно

Acosф, Asinф

±0,001

от -1,0

до +1,0

U от 30 до 300 В;

I от 0,01 до Imax

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал4)

основная, 3Р1ф, ЗРзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В; | ais ф | =1,0

±(0,16 - 0,06- I соз ф|)

I от 0,01 до 0,05 А

U от 30 до 300 В;

| GUs ф| от 0,5 до 1,0

±(0,08 - 0,03 • | ^s ф|)

I от 0,05 А до Imax

±0,065/1 соз ф|

I от 0,01 до 0,05 А

U от 30 до 300 В;

| ais ф | от 0,1 до 0,5

±0,035/1 ais ф |

I от 0,05 А до Imax

1

2

3

4

Реактивная мощность Q, погрешность счетчиков реактивной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании реактивной мощности в импульсный сигнал, при измерении мощности и энергии методами4): - перекрестного включения;

- геометрическим; - сдвига сигнала напряжения на 1/4 периода основной гармоники;

- сдвига сигнала напряжения интегрированием; - по мощности основной гармоники; - в трехфазной трехпроводной цепи методом с искусственной нейтралью

основная, 5фф, 5Q3<t, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В;

| sin ф| =1,0

±(0,25 - 0,10- 1 sin ф|)

I от 0,01 до 0,05 А

U от 30 до 300 В;

| sin ф| от 0,5 до 1,0

±(0,16 - 0,06- 1 sin ф|)

I от 0,05 А до Imax

±0,065/1 sin ф|

I от 0,01 до 0,05 А

U от 30 до 300 В;

| sin ф| от 0,1 до 0,5

±0,050/1 sin ф|

I от 0,05 А до Imax

Полная мощность S, частота выходного сигнала частотного выхода при преобразовании полной мощности в импульсный сигнал4)

основная, 581ф, 5Sзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В; ф(1)ш от 0 до 360°

±0,15

I от 0,01 до 0,05 А

±0,10

I от 0,05 А до Imax

Электрическая энергия4):

основная

I от 0,05 А до Imax

U от 30 до 300 В; | ous ф | =1,0;

не менее 100 с

- активная;

5Р11ф, 5Ptзф, %

±0,05

- реактивная.

5Qt^, 5Qtзф, %

±0,10

U от 30 до 300 В;

| sin ф| =1,0. не менее 100 с

1

2

3

4

Активная и реактивная мощности основной гармоники каждой из фаз P(1) и Q(1) соответственно

основная, уР(1)1ф, yQ(1)h>, %

±0,20

х(1) от 0,01 до 0,05 А

U(1) от 30 до 300 В;

ф(1)их от 0 до 360°

±0,10

Х(1) от 0,05 А до Imax

Коэффициент искажения синусоидальности кривой напряжения Ku

ДКи, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ku менее 1 %

U от 30 до 300 В; n<40

ЗКи, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ku от 1% до 20 %

Коэффициент искажения синусоидальности кривой тока Ki

ДКх, %

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki до 10 %

Х от 0,01 до 0,1 А n<40

ДКх, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki менее 1 %

Х от 0,1 А до Imax n<40

5Кх, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki от 1% до 50 %

I от 0,1 А до Imax n<40

1

2

3

4

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

основная, 6Т, %

±0,0001

при времени усреднения не менее 20 с

Примечания

1) Наличие в таблицах и далее по тексту, в полном условном обозначении исполнений ваттметров-счетчиков символа «Х», означает допустимость в данном знакоместе любого символа (или символов), а также - отсутствие символа (или символов), принятых предприятием-изготовителем, в соответствии со структурой условного обозначения, для кодирования характеристик и функциональных возможностей прибора.

2) 6 - относительная погрешность; у — приведенная погрешность (нормирующее значение -полная мощность гармоники); Л - абсолютная погрешность.

3) Imax — максимальное значение силы тока последовательных цепей ваттметра-счетчика соответствующего исполнения.

4) Приведенные в таблицах 2 - 4 пределы допускаемых значений основной относительной погрешности измерений мощностей в трехфазных цепях, погрешностей в режиме определения погрешностей трехфазных счетчиков, погрешности частотного выхода при преобразовании трехфазной мощности в импульсный сигнал, погрешности измерений энергии в трехфазных цепях, погрешности в режиме определения погрешностей трехфазных преобразователей мощности даны для практически симметричных напряжений и нагрузки.

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешно сти

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения Шф

основная, 6U, 6U(1), бимф, %

±0,03

U и U(1) от 30 до 300 В имф от 50 до 500 В

1

2

3

4

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

основная, 3I, 31(1), %

±0,20

I и 1(1) от 0,001 до 0,01 А

±0,05

I и 1(1) от 0,01 до 0,05 А

±0,03

I и 1(1) от 0,05 А до Imax

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66 Гц

Угол сдвига фазы основной гармоники:

от 0° до 360° U от 30 до 300 В

- напряжение-напряжение ф(1)ии;

Аф(1)ии, °

±0,005

- ток-ток ф(1)п;

Аф(1)п, °

±0,010

I от 0,01 до 0,05 А

±0,005

I от 0,05 А до Imax

напряжение-ток ф(1)и1

Аф(1)и1, °

±0,010

I от 0,01 до 0,05А

±0,005

I от 0,05 А до Imax

Коэффициенты активной и реактивной мощностей cosф и sinф соответственно.

Acosф, Asinф

±0,001

от -1,0

до +1,0

U от 30 до 300 В;

I от 0,01 до Imax

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал

основная, 3Р1ф, ЗРзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В; | ais ф | =1,0

±(0,08 - 0,03 • | ^s ф|)

I от 0,01 до 0,05 А

U от 30 до 300 В; | ais ф | от 0,5 до 1,0

±(0,05 - 0,02 • | соз ф|)

I от 0,05А до Imax

±0,035/1 соз ф|

I от 0,01 до 0,05 А

U от 30 до 300 В; | ais ф| от 0,1 до 0,5

±0,020/1 соз ф|

I от 0,05 А до Imax

1

2

3

4

Реактивная мощность Q, погрешность счетчиков реактивной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании реактивной мощности в импульсный сигнал, при измерении мощности и энергии методами: - перекрестного включения;

- геометрическим;

- сдвига сигнала напряжения на 1/4 периода основной гармоники;

- сдвига сигнала напряжения интегрированием;

- в одно и трехфазных цепях по реактивной мощности основной гармоники;

- в трехфазной трехпроводной цепи методом с искусственной нейтралью

основная, 5фф, 5Q3<t, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В; | sin ф| =1,0

±(0,16 - 0,06- 1 sin ф|)

I от 0,01 до 0,05 А

U от 30

±(0,08 - 0,03 • | sin ф|)

I от 0,05 А до Imax

до 300 В;

| sin ф| от 0,5 до 1,0

±0,065/1 sin ф|

I от 0,01 до 0,05 А

±0,035/1 sin ф|

I от 0,05 А до Imax

U от 30 до 300 В; | sin ф| от 0,1 до 0,5

Полная мощность S, частота выходного сигнала частотного выхода при преобразовании полной мощности в импульсный сигнал

основная, 581ф, 5Sзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В; фО)^ от 0° до 360°

±0,10

I от 0,01 до 0,05 А

±0,05

I от 0,05 А до Imax

Электрическая энергия:

основная

I от 0,05 А до Imax

U от 30 до 300 В; | ais ф | =1,0;

не менее 100 с

- активная;

5Р11ф, 5Ptзф, %

±0,03

- реактивная.

5Qt^, 5Qtзф, %

±0,05

U от 3( до 300] | sin ф не мен

)

В;

=1,0;

ее 100 с

1

2

3

4

Активная и реактивная мощности основной гармоники каждой из фаз P(1) и Q(1) соответственно

основная, ?Р(1)1ф, yQ(1)h>, %

±0,10

1(1) от 0,01 до 0,05 А

U(1) от 30 до 300 В;

ф(1)и1 от 0° до 360°

±0,05

1(1) от 0,05А до Imax

Коэффициент искажения синусоидальности кривой напряжения Ku

ДКи, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ku менее 1 %

U от 30 до 300 В; n<40

ЗКи, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ku от 1 % до 20 %

Коэффициент искажения синусоидальности кривой тока Ki

ДКх, %

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki до 10 %

I от 0,01

до 0,1 А n<40

ДКх, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki менее 1 %

I от 0,1 А до

Imax

n<40

1

2

3

4

5Кх, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki от 1% до 50 %

I от 0,1 А до Imax n<40

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

основная, 5Т, %

±0,0001

При времени усреднения не менее 20 с

Примечание - См. примечания к таблице 2.

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешно сти

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения Шф

основная, 5U, 3U(1), 5имф, %

±0,015

U и U(1) от 30 до 300 В имф от 50 до 500 В

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

основная, 3I, 31(1), %

±0,200

I и 1(1) от 0,001 до 0,01 А

±0,030

I и 1(1) от 0,01 до 0,05 А

±0,015

I и 1(1) от 0,05 А до меньшего из значений: 120 А или Imax

±0,030

I и 1(1) от 120 А до Imax, для исполнений с Imax=240 А

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66 Гц

1

2

3

4

Угол сдвига фазы основной гармоники:

от 0° до 360°; U от 30 до 300 В

- напряжение-напряжение ф(1)ии;

Аф(1)ии, °

±0,005

- ток-ток ф(1)п;

Аф(1)п, °

±0,010

I от 0,01 до 0,05 А

±0,005

I от 0,05

А до Imax

напряжение-ток ф(1)ш

Аф(1)и1, °

±0,010

I от 0,01 до 0,05 А

±0,005

I от 0,05

А до Imax

Коэффициенты активной и реактивной мощностей cosф и sinф соответственно

Аcosф, Аsinф

±0,001

от -1,0

до +1,0

U от 30 до 300 В;

I от 0,01 до Imax

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал

основная, 6Р1ф, 5Рзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В; | с<.^ ф | = 1,0

±(0,050 - 0,020^ | соз ф|)

I от 0,01 до 0,05 А

U от 30 до 300 В;

| GUs ф | от 0,5 до 1,0

±(0,025 - 0,010- | соз ф|)

I от 0,05 А до меньшего из значений: 120 А или Imax

±(0,050 - 0,020^ | соз ф |)

I от 120 А до Imax. Для исполнений с Imax=240 А

±0,020/1 ais ф |

I от 0,01 до 0,05 А

U от 30 до 300 В; | с<.^ ф | от 0,1 до 0,5

±0,015/1 ais ф |

I от 0,05 А до меньшего из значений: 120 А или Imax

1

2

3

4

±0,020/1 соз ф|

I от 120А до Imax. Для исполнений с Imax=240 А

Реактивная мощность Q, погрешность счетчиков реактивной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании реактивной мощности в импульсный сигнал, при измерении мощности и энергии методами: - перекрестного включения;

- геометрическим;

- сдвига сигнала напряжения на 1/4 периода основной гармоники;

- сдвига сигнала напряжения интегрированием.

основная, 5фф, 5Qзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В;

| sin ф| =1

,0

±(0,080 - 0,030 • | sin ф|)

I от 0,01 до 0,05 А

U от 30 до 300 В; | sin ф| от 0,5 до 1,0

±(0,050 - 0,020 • | sin ф|)

I от 0,05 А до Imax

±0,035/1 sin ф|

I от 0,01 до 0,05 А

U от 30 до 300 В; | sin ф| от 0,1 до 0,5

±0,020/1 sin ф|

I от 0,05 А до Imax

Погрешность счетчиков реактивной энергии по импульсному выходу, измеряющих реактивную энергию по реактивной мощности основной гармоники.

Частота выходного сигнала частотного выхода при преобразовании реактивной мощности основной гармоники в импульсный сигнал

основная, 5^ф, 5Qзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В; | sin ф| от 0,5 до 1,0

±(0,16 - 0,06- | sin ф |)

I от 0,01 до 0,05 А

±(0,08 - 0,03 • | sin ф|)

I от 0,05 А до Imax

±0,065/1 sin ф|

I от 0,01 до 0,05 А

U от 30 до 300 В; | sin ф| от 0,1 до 0,5

±0,035/1 sin ф|

I от 0,05 А до Imax

1

2

3

4

Полная мощность S, частота выходного сигнала частотного выхода при преобразовании полной мощности в импульсный сигнал

основная, 581ф, 5S3(£, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В

±0,05

I от 0,01 до 0,05 А

±0,03

I от 0,05 А до меньшего из значений: 120 А или Imax

±0,05

I от 120 А до Imax. Для исполнени й с Imax=240 А

Электрическая энергия:

основная

I от 0,05 А до Imax

U от 30 до 300 В;

I ais ф | = 1,0;

не менее 100 с

- активная;

5Р11ф, 5Ptзф, %

±0,03

- реактивная.

5Qt^, 5Qtзф, %

±0,05

U от 30 до 300 В;

| sin ф| =1 ,0;

не менее 100 с

Активная и реактивная мощности основной гармоники каждой из фаз P(1) и Q(1) соответственно

основная, ?Р(1)1Ф, YQ(1)^, %

±0,05

I(1) от 0,01 до 0,05 А

U(1) от 30 до 300 В;

Ф(1)UI от 0° до 360°

±0,03

I(1) от 0,05 А до меньшего из значений: 120 А или Imax

±0,05

I от 120 А до Imax. Для исполне ний с Imax=240 А

1

2

3

4

Коэффициент искажения синусоидальности кривой напряжения Ku

ДКи, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ku менее 1 %

U от 30 до 300 В; n<40

ЗКи, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ku от 1 % до 20 %

Коэффициент искажения синусоидальности кривой тока Ki

ДКх, %

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki до 10 %

I от 0,01 до 0,1 А n<40

ДКх, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki менее 1 %

I от 0,1 А до Imax n<40

ЗКх, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki от 1 до 50 %

I от 0,1 А до Imax n<40

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

основная, ЗТ, %

±0,0001

При времени усреднения не менее 20 с

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешнос ти

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Коэффициент несимметрии напряжения по обратной последовательности K2U

AK2U, %

±0,10

K2U от 0,00 до 5,00

Коэффициент несимметрии напряжения по нулевой последовательности Кои, %

ДКои, %

±0,10

Кои от 0,00 до 5,00

Отклонение частоты ^ткл., Гц

AU, Гц

±0,003

^ткл от 0,000 до ±5,000 Гц при £ном.=50 Гц;     от 0,000

до ±6,000 Гц при Гном=60 Гц

Установившееся отклонение напряжения, 6Uy, %

диу, %

±0,10

Зиу от 0,00 до ±20,00 %

Коэффициенты высших гармонических составляющих напряжения, K(n)u

ДК(п)и, %

±0,01

К(п)и менее 1 %

п=2...40

5К(п)и, %

±1,00

К(п)и от 1 % до 20 %

Коэффициенты высших гармонических составляющих тока, K(n)i

ДК(п)х, %

±0,01

К(п)1 менее 1 %

п=2...40;

I от 0,1 А до Imax

5К(п)х, %

±1,00

К(п)1 от 1 до 50 %

Амплитудные и среднеквадратические значения высших гармонических составляющих фазных напряжений, и(п)а и и(п)ск, соответственно

5и(п)а, %; би(п)ск, %

±1,00

и(п)а от (0,3 V2 ) до (60 V2) В;

и(п)ск от 0,3

до 60 В

п=2...40

Амплитудные и среднеквадратические значения высших гармонических составляющих тока, 1(п)а и 1(п)ск, соответственно

ЗХ(п)а, %; ЗХ(п ск, %

±1,00

1(п)а от (0,001 V2) до (30 V2 ) А;

1(п) ск от 0,001 до 30 А

п=2...40

1

2

3

4

Углы сдвига фазы высших гармоник одного порядка сигналов:

- напряжение-напряжение ф(п)ии;

- ток-ток ф(п)п;

напряжение-ток ф(п)их

Дф(п)ии, °

Дф(п)п, °

Дф(п)ш, °

±0,30

±0,30

±0,30

ф(п)ии от 0° до 360

°

ф(п)п от 0° до 360 °

ф(п)их от 0° до 360 °

п=2...40; К(п)и от 1 % до 20 %;

I от 0,1 А до Imax; К(п): от 1 % до 50 %

Значения активных и реактивных мощностей высших гармоник в каждой из фаз Р(п)1Ф и Q(n) 1Фсоответственно

уР(п)1ф, % YQfa)^, %

±3,00

К(п)х от 10 до 50 %, I от 0,1 до 1 А

п=2...40;

К(п)и от 1 % до 20 %

±3,00

К(п)т от 1 до 5 %, I от 1,0 А до Imax

±1,00

К(п)1 от 5 до 50 %, I от 1,0А до Imax

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешнос ти

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Коэффициент несим-метрии напряжения по обратной последовательности K2U

ДК2и, %

±0,10

K2U от 0,00 до 5,00

Коэффициент несим-метрии напряжения по нулевой последовательности K0U, %

ДКои, %

±0,10

Кои от 0,00 до 5,00

Отклонение частоты Готкл., Гц

ДГоткл., Гц

±0,003

Готкл от 0,000 до ±5,000 Гц при

Гном=50 Гц;

Готкл от 0,000 до ±6,000 Гц при Гном =60 Гц.

Установившееся отклонение напряжения, 6Uy, %

диу, %

±0,10

биу от 0,00 до ±20,00 %

Коэффициенты высших гармонических составляющих напряжения, К(п)и

ДК(п)и, %

±0,003

К(п)и менее 1 %

п=2...40

бК(п)и, %

±0,300

К(п)и от 1 % до 20 %

1

2

3

4

Коэффициенты высших гармонических составляющих тока, K(n)i

ДК(п)х, %

±0,003

К(п)т менее 1 %

п=2...40;

I от 0,1 А до Imax

5К(п)х, %

±0,300

К(п)х от 1 % до 50 %

Амплитудные и среднеквадратические значения высших гармонических составляющих фазных напряжений, и(п)а и и(п)ск, соответственно

5и(п)а, %; би(п)ск, %

±0,300

и(п)а от (0,3 72 ) до (60 72) В; и(п)ск от 0,3 до 60 В

п=2...40

Амплитудные и среднеквадратические значения высших гармонических составляющих тока, 1(п)а и 1(п)ск, соответственно

5Т(п)а, %;

5Т(п) ск, %

±0,300

х(п)а от (0,001 72) до (30 71) А;

Х(п) ск от 0,001 до 30 А

п=2...40

Углы сдвига фазы высших гармоник одного порядка сигналов:

- напряжение-напряжение ф(п)ии;

- ток-ток ф(п)п;

напряжение-ток ф(п)и1

Дф(п)ии, °

Дф(п)п, °

Дф(п)и1, °

±0,10

±0,10

±0,10

ф(п)ии от 0° до 360 ° ф(п)хх от 0° до 360 ° ф(п)их от 0° до 360 °

п=2...40; К(п)и от 1 % до 20 %;

I от 0,1 А до Imax; K(ii)i от 1 % до 50 %

Значения активных и реактивных мощностей высших гармоник в каждой из фаз Р(п)1Ф и Q(n) 1Фсоответственно

уР(п)1ф, % YQfa)^, %

±1,00

К(п)х от 10 % до 50 %

I от 0,1 до 1А

п=2...40;

К(п)и от 1 % до 20 %

±1,00

К(п)х от 1 % до 5 %, I от 1,0 А до Imax

±0,30

К(п)х от 5 % до 50 %, I от 1,0 А до Imax

Наименовани е измеряемой величины и условное обозначение

Вид и единица измерений погрешнос ти

Пределы допускаемых значений погрешности измерений ваттметров-счетчиков исполнений

Диапазоны и поддиапазон ы изменений параметров входных сигналов

СЕ603МХХХ-0,050-Х

СЕ603МХХХ-0,030-Х

СЕ603МХХХ-

0,015-Х

Приведенные погрешности преобразователей 1), 2) :

основ ные

- активной мощности;

-

среднеквадра тического значения напряжения;

-

среднеквадра тического значения силы тока;

YPn, %;

YUn, %;

Yin, %

±(0,050+YBn) 3)

±(0,030+YBn)

±(0,015+YBn)

U от 0 до 300 В;

I от 0 до Imax;

I res ф| от 0 до 1,0 для активной мощности;

| sin ф| от 0 до 1,0 для реактивной мощности

- реактивной мощности; - полной мощности

YQn, %;

YSn, %

±(0,100+YBn)

±(0,050+YBn)

±(0,030+YBn)

Наименование измеряемой величины

Вид и единица измерен ий погрешн ости

Пределы допускаемых значений погрешности измерений ваттметров-счетчиков исполнений

Диапазоны и поддиапазоны изменений параметров входных сигналов

СЕ603М ХХТ-0,050-Х

СЕ603М ХХТ-0,030-Х

СЕ603М ХХТ-0,015-Х

1

2

3

4

5

6

Погрешности трансформаторов напряжения1), 2):

- погрешность напряжения SUth;

основ ная, А 5Итн, %

±0,10

±0,05

±0,03

Метод непосредственного измерения.

U(1) от 30 до 300 В

±(0,005+0,05 JSUth|)

U(1) от 5 до 20 В

Метод сличения с эталоном SUth от -20 % до +20 %

±(0,002+0,02JSUth|)

U(1) от 20 до 300 В

- угловая погрешность Афтн

основ ная, ААфтн, °

±0,005

Метод непосредственного измерения.

U(1) от 30 до 300 В

±(0,005+0,05 •|Афтн|)

U(1) от 5 до 20 В

Метод сличения с эталоном Афтн от -5° до +5°

±(0,002+0,02 •|Афтн|)

U(1) от 20 до 300 В

Погрешности трансформаторов тока3), 4), 5)

- токовая

погрешность SItt;

основ ная, А 81тг, %

±(0,010+0,10 •|51тт|)

1(1) от 0,01 до

0,05 А

SItt от -20 % до +20 %

±(0,005+0,05 • |SItt|)

1(1) от 0,05 до

0,20 А

±(0,002+0,02 • |SItt|)

1(1) от 0,20 А до Imax

- угловая погрешность Афтт

основ ная, Аафтт, °

±(0,010+0,10 • |Афтт|)

I(1) от 0,01 до

0,05 А

Афтт от -5° до +5°

±(0,005+0,05 •|Афтт|)

I(1) от 0,05 до

0,20 А

±(0,002+0,02 •|Афтт|)

I(1) от 0,20 А до Imax

1

2

3

4

5

6

Примечания

1) Входное сопротивление ваттметров-счетчиков в рабочем диапазоне частот не менее 200 кОм.

2) Диапазон номинальных значений вторичного напряжения должен быть в пределах от 30 до 250 В.

3) Входное сопротивление ваттметров-счетчиков в рабочем диапазоне частот, в зависимости от относительной разности сравниваемых токов 5т, в процентах, для различных диапазонов абсолютной разности, не превышает:

- значения, определяемого по формуле 1,50 • 5т/100 при абсолютной разности сравниваемых токов не более 0,01 А;

- значения, определяемого по формуле 0,10 • 5т/100 при абсолютной разности сравниваемых токов от 0,01 до 0,10 А;

- значения, определяемого по формуле 0,01 • 5т/100 при абсолютной разности сравниваемых токов от 0,10 А до Imax.

4) Диапазон номинальных значений вторичного тока должен быть в пределах от 1 А до Imax.

5) Входное сопротивление ваттметров-счетчиков для эталонного трансформатора тока не превышает сумму значения 0,01 Ом и значения, определенного, в зависимости от величины относительной разности сравниваемых токов 5т и от значения абсолютной разности сравниваемых токов, по примечанию 3).

Наименование величины

Примечание

1

2

Среднеквадратические значения фазных и междуфазных напряжений, фазных токов, а также среднеквадратических значений напряжения и силы тока основных гармоник фазных напряжений и токов

Для ваттметров-счетчиков всех исполнений

Активная, реактивная и полная мощности в каждой из фаз трехфазной четырехпроводной цепи, в однофазных цепях и трехфазная мощность в трехфазной четырехпроводной цепи

Активная, реактивная и полная трехфазные мощности в трехфазной трехпроводной цепи

Активная и реактивная мощности основной гармоники в каждой из фаз трехфазной четырехпроводной цепи и в однофазных цепях

Углы сдвига фазы основных гармоник сигналов фазных напряжений относительно основных гармоник сигнала фазных токов

Углы сдвига фазы основных гармоник сигналов междуфазных напряжений относительно основных гармоник сигналов фазных токов

Углы сдвига фазы основных гармоник сигналов фазных напряжений относительно основных гармоник сигналов фазных напряжений других фаз, а также углов сдвига фазы основных гармоник сигналов междуфазных напряжений друг относительно друга

Углы сдвига фазы основных гармоник сигналов фазных токов относительно основных гармоник сигналов фазных токов других фаз

1

2

Коэффициенты активной и реактивной мощностей в однофазных и трехфазных цепях

Частота тока основной гармоники

Коэффициент искажения синусоидальности сигналов напряжения

Коэффициент искажения синусоидальности сигналов тока

Коэффициенты высших гармонических составляющих сигналов напряжения

Для ваттметров-счетчиков исполнений СЕ603МК-Х-Х, СЕ603МКЭ-Х-Х, СЕ603МКТ-Х-Х, СЕ603МКЭТ-Х-Х

Коэффициенты высших гармонических составляющих сигналов тока

Коэффициент несимметрии напряжения по обратной последовательности

Коэффициент несимметрии напряжения по нулевой последовательности

Отклонение частоты

Установившееся отклонение напряжения

1) При определении погрешностей измерений величин, указанных в данной таблице, путем обмена информацией по цифровым интерфейсам, пределы допускаемых значений погрешностей ваттметров-счетчиков соответствуют значениям, приведенным в таблицах 2, 3, 4, 5, 6 для ваттметров-счетчиков соответствующих исполнений.

Наименование измеряемой величины

Наименование, диапазон изменения и единица измерения влияющей величины

Пределы допускаемых значений дополнитель ных погрешностей

Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

1

2

3

4

Среднекваратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения Шф

Температура окружающего воздуха от +10°С до +40°С

0,10^5U/°C;

0,10-5U(1)/°C;

0,10-5имф/°С

U и U(1) от 30 до 300 В, имф от 50 до 500 В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

U и U(1) от 30 до 300 В, имф от 50 до 500 В

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10-5]/%; 0,10-51(1)/%

I и 1(1) от 0,001 А до Imax

Температура окружающего воздуха от +10°С до +40°С

0,10-5I/°C; 0,10-51(1)/%

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

1

2

3

4

Активная и реактивная мощности, погрешность частотного выхода, погрешность счетчиков, измерение энергии

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10-5Р1ф/%, 0,10-5Рзф/%, 0,10-5Qi®/%, 0,10^зф/%

U от 30 до 300 В, I от 0,001 А до Imax, lcosфl от 0,1 до 1,0 или |8Шф1 от 0,1 до 1,0

Температура окружающего воздуха от +10°С до +40°С

0,10-5Р1ф/°С,

0,10^6Рзф/°С, 0,10-5Qi®/°C, 0,10^зф/°С

U от 30 до 300 В, I от 0,001 А до Imax, lcosфl от 0,1 до 1,0 или |8Шф1 от 0,1 до 1,0

Активная и реактивная мощности, погрешность частотного выхода, погрешность счетчиков, измерение энергии

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от30 до 300 В, I от 1,0 А до 60 А (от исполнения), lcosфl =1,0 или |8Шф1=1,0

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±26Р1ф, ±26Qi(i>, ±25РtзФ, ±26QtзФ

U от30 до 300 В, I от 1,0 А до 60 А (от исполнения), lcosфl =1,0 или |8Шф1=1,0

Полная мощность, погрешность частотного выхода

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10-5Si®/%, 0,10^зф/%

U от 30 до 300 В, I от 0,001 А до Imax

Температура окружающего воздуха от +10°С до +40°С

0,10-5Si®/°C, 0,10^зф/°С

U от 30 до 300 В, I от 0,001 А до Imax

Полная мощность, погрешность частотного выхода

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от30 до 300 В, I от 1,0 А до 60 А (от исполнения)

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±0,10 %

U от30 до 300 В, I от 1,0 А до 60 А (от исполнения)

1

2

3

4

Активная и реактивная мощность основной гармоники

Температура окружающего воздуха от +10°С до +40°С

0,10-уР(1)1ф/°С

0,10-YQ(1)io/°C

U от 30 до 300 В, I от 0,01 А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от30 до 300 В, I от 1,0 А до 60 А (от исполнения), 1со8ф1 =1,0 или |8Шф1=1,0

Погрешность преобразователей напряжения

Температура окружающего воздуха от +10°С до +40°С

0,10 • yUh /°C

U от 1 до 300 В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

U от30 до 300 В

Погрешность преобразователей силы тока

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10 • у!и /%

I от 0,01 А до Imax

Температура окружающего воздуха от +10°С до +40°С

0,10 • Yin /°C

I от 0,01 А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

I от 1 А до 60 А (от исполнения)

Погрешность преобразователей активной, реактивной и полной мощности

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10- YPn /%, 0,10- YQn /%, 0,10 • ySh /%

U от 1 до 300 В, I от 0,01 А до Imax, 1со8ф1 от 0,1 до 1,0 или |8Шф1 от 0,1 до 1,0

Температура окружающего воздуха от +10°С до +40°С

0,10 • YPn /°C, 0,10- YQn /°C, 0,10- YSn /°C

U от 1 до 300 В, I от 0,01 А до Imax, 1со8ф1 от 0,1 до 1,0 или |8Шф1 от 0,1 до 1,0

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от30 до 300 В, I от 1 А до 60 А (от испол.), 1со8ф1 =1,0 или |8Шф1=1,0

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±2- yP^ ±2-YQ^ ±2-YSn

U от 30 до 300 В, I от 1 А до 60 А (от испол.), 1со8ф1 =1,0 или |8Шф1=1,0

1

2

3

4

Погрешность напряжения трансформаторов напряжения

Температура окружающего воздуха от +10°С до +40°С

0,10 • Д5итн /°С

битнот -20 до +20 %, U(1) от 1 до 300 В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

битнот -20 до 20 %, U(1) от 30 до 300 В

Токовая погрешность трансформаторов тока

Температура окружающего воздуха от +10°С до +40°С

0,10- Д8ЙГ /°с

61ттот -20 до 20 %, 1(1) от 0,01А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

61ттот -20 % до +20 %, 1(1) от 1,0 А до 60 А (по испол.)

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

Температура окружающего воздуха от +10°С до +40°С

0,10-5Т/°С

При времени усреднения не менее 20 с

Наименование характеристики

Значение

1

2

Диапазон частот входных сигналов основной гармоники, Г ц

от 45 до 66

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

230135

(50±2,5) или (60±3,0) Гц

Потребляемая мощность, НА, не более:

70

Условия применения ваттметров-счетчиков:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

от +10 до +40 от 30 до 80 от 84 до 106 (от 630 до 795)

Габаритные размеры, мм, не более:

- высота

- ширина

- глубина

145

510

470

Масса, кг, не более

- ваттметров-счетчиков исполнений СЕ603МХХХ-0,050-Х,

СЕ603МХХХ-0,030-Х

ваттметров-счетчиков исполнений СЕ603МХХХ-0,015-Х

15

18

Средняя наработка до отказа, ч, не менее

20000

Средний срок службы, лет, не менее

10

Наименование

Обозначение

Количество

Ваттметр-счетчик эталонный многофункциональный СЕ603М

Одно из исполнений

1 шт.

Руководство по эксплуатации

САНТ.411151.003 РЭ

1 экз.

Формуляр

САНТ.411151.003 ФО

1 экз.

Комплект ЗИП

Одно из исполнений

1 комплект
