Преобразователи аналоговых сигналов измерительные универсальные ИТП-11
| Номер в ГРСИ РФ: | 52102-12 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Преобразователи аналоговых сигналов измерительные универсальные ИТП-11 (в дальнейшем по тексту именуемые ┌приборы√), предназначены для измерения и отображения значений физической величины (температуры, давления, влажности, расхода, уровня и т.п.), преобразованной в унифицированный сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 52102-12 |
| Наименование | Преобразователи аналоговых сигналов измерительные универсальные |
| Модель | ИТП-11 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 14.12.2017 |
| Номер сертификата | 49151 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1133 п. 23 от 14.12.2012 |
Производитель / Заявитель
ООО "ПО "ОВЕН", г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | КУВФ.421451.003МП |
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 44889 |
| Найдено поверителей | 66 |
| Успешных поверок (СИ пригодно) | 44878 (100%) |
| Неуспешных поверок (СИ непригодно) | 11 (0%) |
| Актуальность информации | 12.05.2024 |
Поверители
Скачать
| 52102-12: Описание типа СИ | Скачать | 202.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи аналоговых сигналов измерительные универсальные ИТП-11 (далее -приборы) предназначены для измерения, преобразования и отображения физической величины, преобразованной в унифицированный сигнал силы постоянного тока в диапазоне от 4 до 20 мА, в соответствии с ГОСТ 26.011-80, в единицах измерения физической величины или в процентах от максимального значения диапазона измерений.
Описание
Принцип действия приборов основан на преобразовании унифицированного сигнала силы постоянного тока, получаемого от датчиков измерения различных физических величин в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.
Конструктивно приборы выполнены в пластмассовых корпусах для щитового или настенного крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки управления (исполнения для настенного крепления). Клеммы для подключения к питающему напряжению и к первичным преобразователям, а также кнопки управления (исполнения для щитового крепления) расположены на задней панели.
Приборы выпускаются в различных исполнениях, отличающихся друг от друга цветом корпуса, цветом индикации и конструктивным исполнением корпуса.
Структура условного обозначения исполнений приборов представлена на рисунке 1.
ИТП - 11. Х. Х
Цвет индикации:
КР - красный;
ЗЛ - зеленый.
Конструктивное исполнение корпуса: отсутствует - щитовое крепление;
Н3 - настенное крепление.
Рисунок 1 - Структура условного обозначения исполнений приборов
Заводской номер наносится на корпус прибора методом лазерной гравировки в виде цифрового кода.
Общий вид приборов представлен на рисунках 2 - 3.
Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование приборов не предусмотрено.
а) Общий вид приборов со стороны передней панели

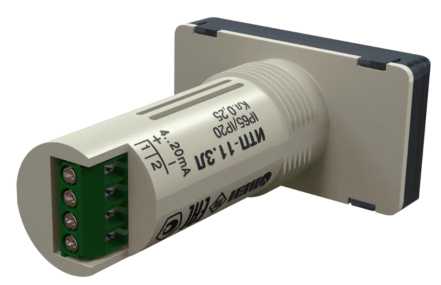

б) Общий вид приборов со стороны задней
панели
Рисунок 2 - Общий вид приборов в корпусе для щитового крепления

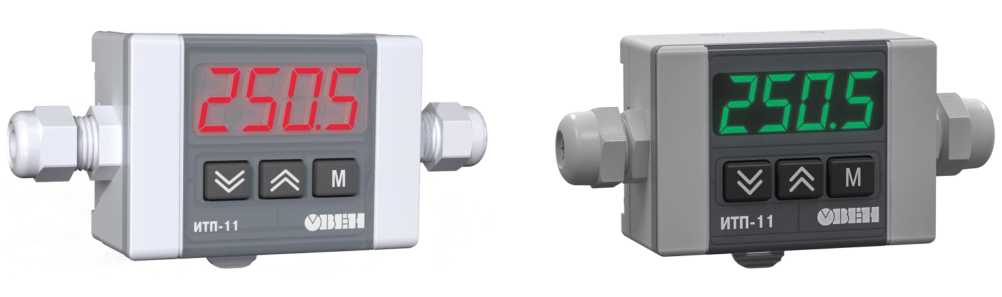

Рисунок 3 - Общий вид приборов в корпусе для настенного крепления
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренного унифицированного сигнала постоянного тока в диапазоне от 4 до 20 мА в единицы измерения физической величины или в проценты от максимального значения диапазона измерений. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий»
в соответствии с рекомендациями Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
itp v1 03.hex |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.03 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон входных сигналов, мА* |
от 4 до 20 |
|
Диапазон выходных сигналов, цифровой код |
от -999 до 9999 |
|
Значение единицы младшего разряда: - при значениях от 0 до 9,999 - при значениях от -9,99 до -0,01 и от 10,00 до 99,99 - при значениях от -99,9 до -10,0 и от 100,0 до 999,9 - при значениях от -999 до -100 и выше 999,9 |
0,001 0,01 0,1 1 |
|
Пределы допускаемой приведенной основной погрешности, % ** |
±(0,2 + N) |
|
Пределы допускаемой приведенной дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной плюс (20±5) °С до любой температуры в пределах рабочего диапазона на каждые 10 °С, от пределов приведенной основной погрешности |
0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
* Прибор обеспечивает измерение и индикацию входного токового сигнала в диапазоне от 3,2 до 25 мА. При этом в диапазоне от 3,2 до 3,8 мА прибор индицирует Lo, а в диапазоне от 22,5 до 25 мА - Hi. * * N - единица последнего разряда цифрового индикатора, выраженная в процентах от диапазона измерений. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима для прибора (предварительный прогрев) после включения напряжения питания, мин, не более |
5 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность без конденсации при температуре окружающего воздуха +35 °С, %, не более - атмосферное давление, кПа |
от -40 до +80 до 80 от 84,0 до 106,7 |
|
Электрическое питание от двухпроводной токовой петли при падении напряжения, В, не более |
7 |
|
Потребляемая мощность, Вт, не более |
0,2 |
|
Масса, кг, не более |
0,2 |
|
Габаритные размеры корпуса (ширинахвысотахглубина), мм, не более: - щитовое исполнение - настенное исполнение |
48x26x65 112x57x37 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус прибора любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь аналоговых сигналов измерительный универсальный ИТП-11 |
ТУ4217-032-46526536-2012 |
1 шт. |
|
Паспорт и Г арантийный талон |
КУВФ. 421451.003ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ. 421451.003РЭ |
1 экз. |
|
Крепежный элемент |
— |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа прибора» руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия»
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»
ТУ 4217-032-46526536-2012 «Преобразователи аналоговых сигналов измерительные
универсальные ИТП-11. Технические условия»
