Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+"

Назначение

Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) предназначены для измерений и преобразований сигналов измерительных преобразователей в значения измеряемых параметров и вычисления расхода, массы, объема нефти, нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей, объемного расхода и объема газа, приведенных к заданным стандартным условиям.

Описание

Принцип действия ИВК основан на измерении входных сигналов, их преобразовании в значения физических величин и вычислении расхода и количества жидкостей и газов по заложенным алгоритмам.

ИВК состоит из встроенных в один корпус центрального процессора и, опционально, плат ввода-вывода аналоговых и дискретных сигналов, дисплея и клавиатуры.

ИВК выпускается в модификации ИнКС.425210.003, позволяющей вести учет расхода и количества жидкостей и газов не более, чем по 12 измерительным линиям.

ИВК модификации ИнКС.425210.003 изготавливаются в следующих исполнениях:

- К1 - стандартное исполнение для монтажа в шкаф;

- К2 - исполнение с увеличенным клеммным отделом для монтажа в шкаф;

- К3 - исполнение для монтажа в щит;

- К4 - компактное исполнение для монтажа на панель;

- К5 - стандартное исполнение К1 с дисплеем во взрывозащищенном корпусе Exd;

- К6 - компактное исполнение К4 с дисплеем во взрывозащищенном корпусе Exd;

- К9 - исполнение для монтажа на din-рейку с возможностью применения в составе систем измерительных с модулями ввода-вывода от контроллеров программируемых логических АБАК ПЛК (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63211-16). Исполнение К9 доступно в различных вариантах исполнения, которые сохраняют общую функциональную основу, но могут отличаться внешним видом.

ИВК могут применяться в составе систем измерительных совместно с барьерами искрозащиты I-10 (регистрационный номер 93541-24).

В ИВК модификации ИнКС.425210.003 предусмотрена возможность реализации алгоритмов управления технологическим процессом.

ИВК может иметь цифровые порты связи RS232/RS485, USB, интерфейс связи Ethernet (10/100BaseT), счетчики импульсных входов, модули ввода/вывода аналоговых и частотных сигналов с поддержкой механизма горячей замены. При работе в режиме горячего резерва каналы токового ввода ИВК могут подключаться через одноканальные модули АБАК-AIl-R.

ИВК может применяться в составе систем сбора и обработки данных (ССОД) автоматических измерительных систем для контроля выбросов загрязняющих веществ в промышленных выбросах (АИС КВ) в соответствии с ГОСТ Р 70803-2023.

ИВК обеспечивает выполнение следующих функций:

- измерение аналоговых сигналов силы постоянного тока и напряжения (в том числе от нормирующих преобразователей термометров сопротивления по ГОСТ 6651-2009 и от термоэлектрических преобразователей по ГОСТ 6616-94 соответственно), а также импульсных и частотных сигналов;

- преобразование измерительных сигналов в физические параметры среды;

- приём и обработка данных через стандартизированные протоколы обмена данными Modbus или CAN (в том числе данные, поступающие через промежуточный интерфейсный модуль от HART-совместимых устройств);

- воспроизведение аналоговых сигналов силы постоянного тока, напряжения;

- вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием стандартных сужающих устройств в соответствии с ГОСТ 8.586.2-2005, ГОСТ 8.586.3-2005, ГОСТ 8.586.4-2005, ГОСТ 8.586.5-2005;

- вычисление расхода и количества жидкостей и газов методом переменного перепада давления с использованием специальных сужающих устройств (стандартная диафрагма для трубопроводов диаметром менее 50 мм, диафрагма с коническим входом) в соответствии с РД 50-411-83;

- вычисление объемного расхода (объема) газа, приведенного к стандартным условиям, методом переменного перепада давления с использованием осредняющих напорных трубок в соответствии с МИ 2667-2011;

- приведение объемного расхода (объема) природного газа и попутного нефтяного газа (далее - ПНГ) при рабочих условиях к стандартным условиям в соответствии с ГОСТ Р 8.740-2023, ГОСТ Р 8.733-2011;

- вычисление объемного расхода (объема) газа, приведенного к стандартным условиям, в соответствии с ГОСТ 8.611-2024;

- вычисление объемного расхода (объема) газа, приведенного к стандартным условиям, в соответствии с ГОСТ Р 8.741-2019 при применении средств измерений объемного расхода (объема) и использовании метода переменного перепада давления;

- вычисление массового расхода (массы) нефти в составе нефтегазоводяной смеси в соответствии с ГОСТ Р 8.910-2016;

- вычисление  массового  расхода  (массы) газового конденсата, сжиженного

углеводородного газа и широкой фракции легких углеводородов прямым и косвенным

(при измерении плотности с помощью лабораторного преобразователя плотности) методами динамических измерений в соответствии с ГОСТ Р 8.785-2012;

- вычисление массового расхода (массы) нефти и нефтепродуктов прямым и косвенным методами динамических измерений в соответствии с ГОСТ 8.587-2019;

- пересчет объемного расхода (объема) нефти и нефтепродуктов к стандартным условиям в соответствии с ГОСТ 8.587-2019;

- пересчет плотности нефти и нефтепродуктов в соответствии с ГОСТ 8.587-2019;

- вычисление массового расхода (массы) однофазных и однородных по физическим свойствам жидкостей и газов по результатам измерений кориолисовыми (массовыми) измерительными преобразователями расхода;

- вычисление объемного расхода (объема) нефти и нефтепродуктов, жидких углеводородных сред, однофазных и однородных по физическим свойствам жидкостей на основании массового расхода (массы) и плотности;

- вычисление корректирующего коэффициента, зависящего от режима течения, давления и температуры среды для счетчиков газа ультразвуковых FLOWSIC 600, FLOWSIC 600 XT, счетчиков газа КТМ600 РУС, КТМ700 РУС, расходомеров-счетчиков газа ультразвуковых Turbo Flow UFG, преобразователей расхода газа ультразвуковых SeniorSonic и JuniorSonic с электронными модулями серии Mark, преобразователей расхода газа ультразвуковых Daniel, моделей 3410, 3411, 3412, 3420 и 3400, 3414, 3422;

- вычисление физических свойств природного   газа   в соответствии

с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГОСТ Р 8.770-2011, ГОСТ Р 70927-2023;

- вычисление термодинамических свойств природного газа на основе уравнения состояния GERG-2008 в соответствии c МИ 3557-2016;

- вычисление термодинамических свойств природного газа в соответствии с приложением А методики измерений, регистрационный номер ФР.1.29.2022.43829 в Федеральном информационном фонде по обеспечению единства измерений;

- вычисление теплоты сгорания, плотности, относительной плотности, числа Воббе и энергосодержания природного газа в соответствии с ГОСТ 31369-2021;

- вычисление плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости ПНГ в соответствии с ГСССД МР 113-03;

- расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости технически важных газов и смесей в соответствии с ГСССД МР 135-07;

- вычисление плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей в соответствии с ГСССД МР 118-05;

- вычисление плотности, энтальпии, показателя адиабаты и коэффициента динамической вязкости воды и водяного пара в соответствии с ГСССД МР 147-2008;

- вычисление плотности, фактора сжимаемости, скорости звука, показателя адиабаты и коэффициента динамической вязкости влажного воздуха в соответствии с ГСССД МР 220-2014 и ГСССД МР 176-2010;

- расчет фактора сжимаемости многокомпонентных газовых смесей в соответствии с МИ 3548-2016;

- вычисление плотности, фактора сжимаемости, скорости звука, показателя адиабаты и коэффициента динамической вязкости влажных газовых смесей в соответствии с ГСССД МР 273-2018;

- вычисление плотности, фактора сжимаемости, показателя адиабаты и скорости звука сжиженного природного газа в соответствии с ГОСТ Р 56851-2016;

- вычисление плотности, коэффициентов объемного расширения и сжатия нефти, нефтепродуктов и смазочных масел по Р 50.2.076-2010;

- вычисление плотности нефти, нефтепродуктов и масел по ГОСТ Р 8.1008-2022;

- вычисление расхода и количества нефти и углеводородных сред в соответствии с МИ 2693-2001, МИ 3532-2015, СТО Газпром 5.9-2007;

- вычисление плотности жидких углеводородных сред при рабочих условиях в соответствии с приложением Б СТО Газпром 5.9-2007;

- определение температуры точки росы по воде природного газа в соответствии с ГОСТ Р 53763-2009;

- расчет температуры точки росы по воде и массовой концентрации водяных паров газа природного по ГОСТ 34807-2021;

- вычисление нормализованного компонентного состава газа по ГОСТ 31371.7-2020;

- вычисление температуры точки росы по воде, абсолютной влажности газов, молярной и объемной долей воды в соответствии с МИ 3558-2016;

- проведение поверки и контроля метрологических характеристик преобразователей расхода по МИ 3151-2008, МИ 3272-2010, МИ 3313-2011, МИ 3380-2012, МИ 1974-2004 в автоматическом режиме;

- проведение поверки и контроля метрологических характеристик по МИ 2622-2000, МИ 2974-2006 в автоматическом режиме;

- расчет тепловой энергии и количества теплоносителя в соответствии с МИ 2412-97 и МИ 2451-98;

- вычисление объемной доли воды в сырой нефти методом расчета по результатам измерений плотностей сырой нефти, обезвоженной нефти и воды в соответствии с рекомендацией «ГСИ. Сырая нефть. Методика измерений объемной доли воды» (свидетельство об аттестации методики (метода) измерений № 01.00257-2008/4406-11);

- вычисление вязкости нефти, приведенной к условиям измерений объема (или к стандартным условиям) по методике измерений «Нефть. Методика измерений вязкости на СИКН ПСП товарной нефти ЗАО «Мессояханефтегаз» (регистрационный номер ФР.1.31.2016.23430 в Федеральном информационном фонде по обеспечению единства измерений);

- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

- сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе ИВК;

- управление трубопоршневыми поверочными установками, компакт-пруверами;

- печать данных на подключенный принтер;

- выполнение функций аналитического контроллера для хроматографа;

- передача информации в системы более высокого уровня.

Пломбирование ИВК от несанкционированного доступа осуществляется с помощью свинцовых (пластмассовых) пломб и проволоки или наклеек с контрольными клеймами эксплуатирующей или обслуживающей организации.

Нанесение знака поверки на ИВК не предусмотрено.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом:

- для исполнений К1, К2, К3, К4 - на маркировочную табличку, расположенную на боковой стороне ИВК;

- для исполнений К5 и К6 - на маркировочную табличку, расположенную на боковой стороне ИВК или/и на верхней части взрывозащищенного корпуса Exd;

- для исполнения К9 - на лицевой или/и на боковой частях корпуса.

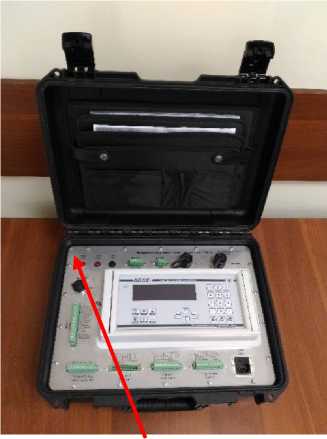

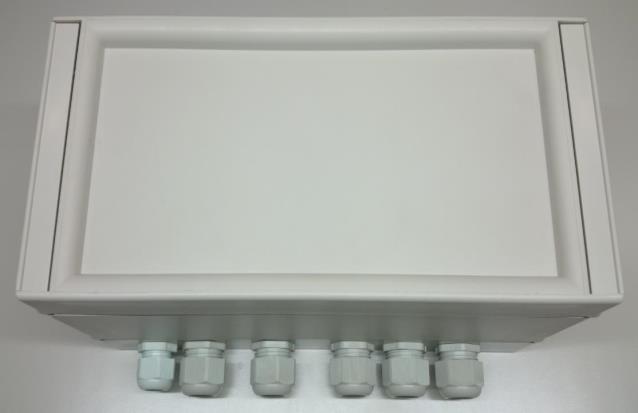

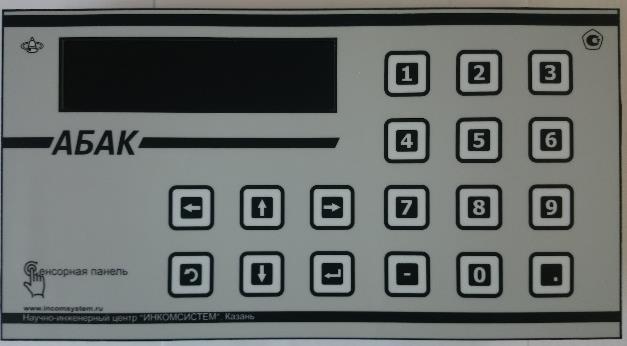

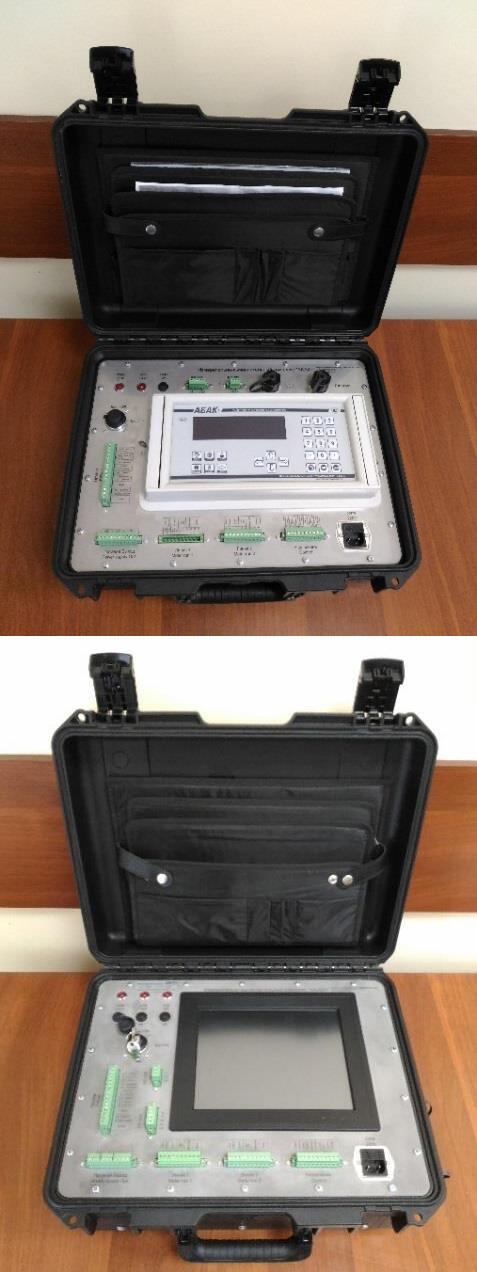

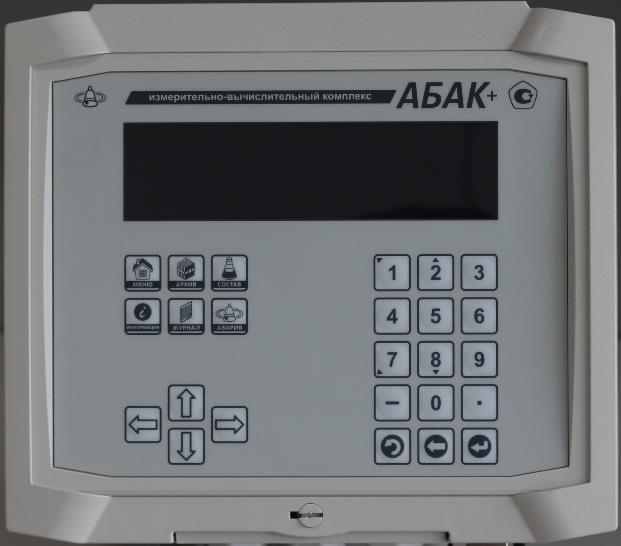

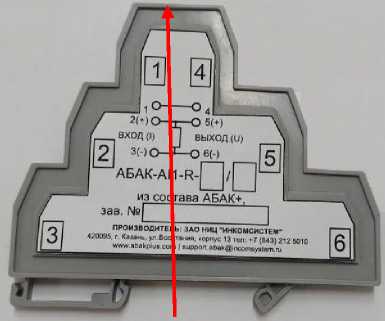

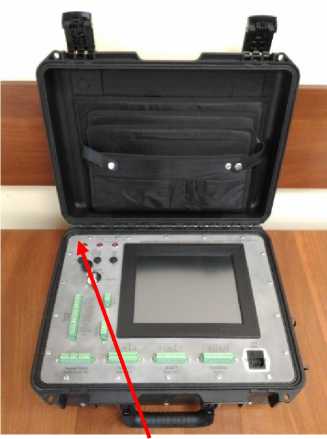

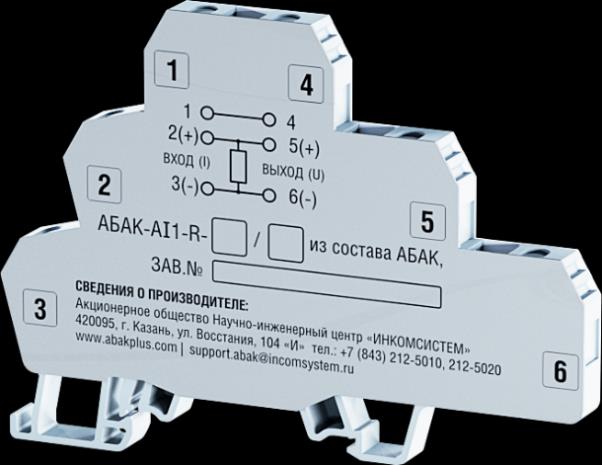

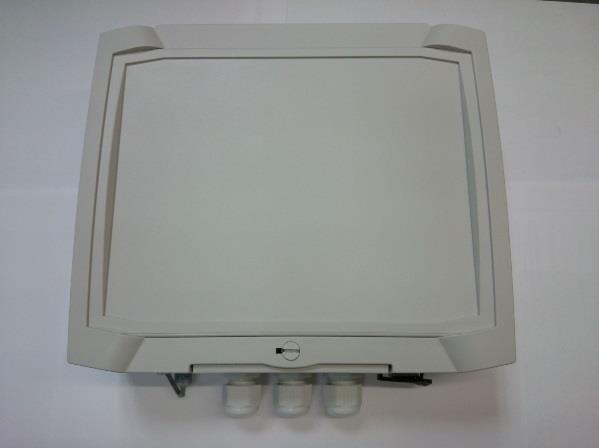

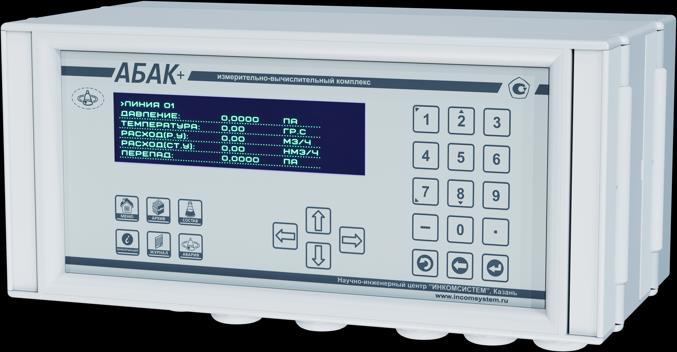

Общий вид ИВК представлен на рисунках 1-7. Общий вид модуля ABAK-AI1-R представлен на рисунке 10.

Схемы пломбировки ИВК представлены на рисунках 1, 2, 3, 4, 7. ИВК исполнений К5 и К6 конструктивно содержат корпус исполнения К1 и пломбируются аналогично исполнению К1.

Схема маркировочной таблички ИВК исполнений К1-К6 и схемы маркировки корпусного исполнения К9 представлены на рисунках 8, 9.

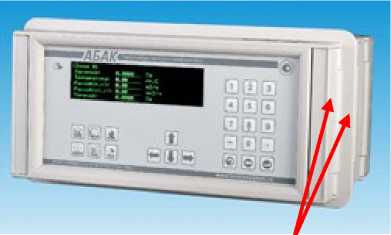

Место пломбировки

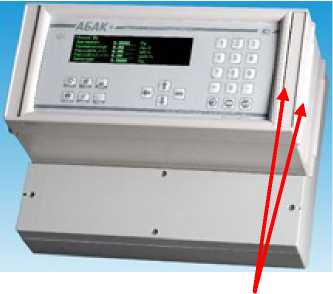

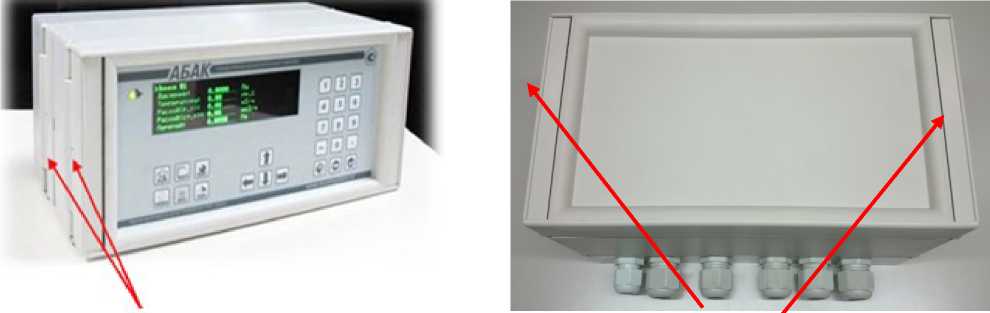

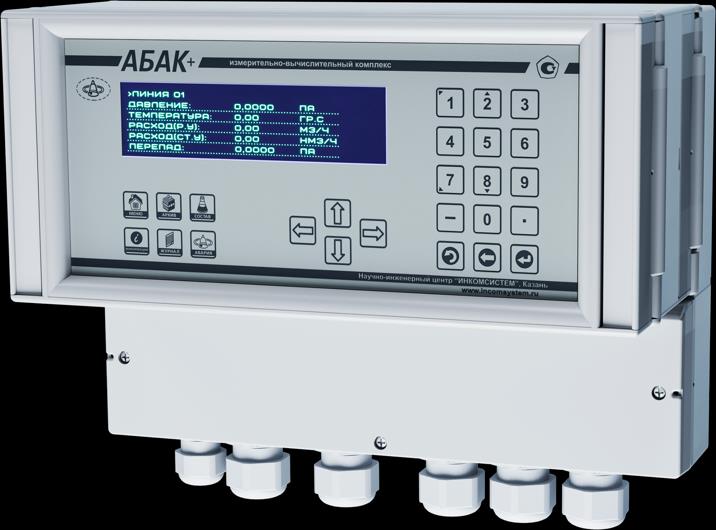

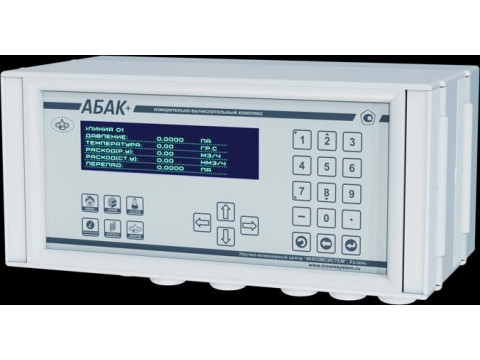

Рисунок 1 - ИВК исполнения К1

Место пломбировки

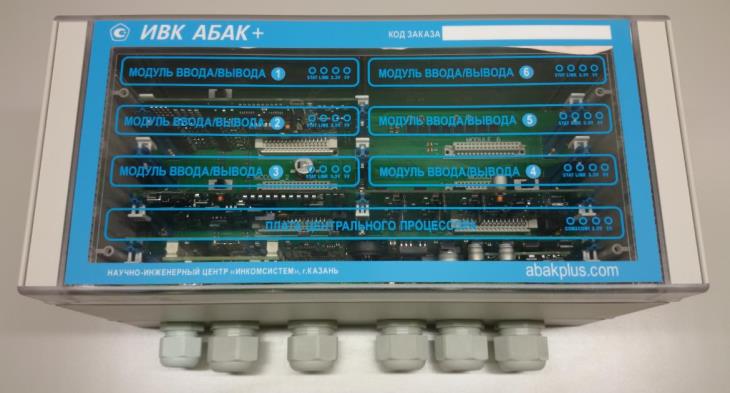

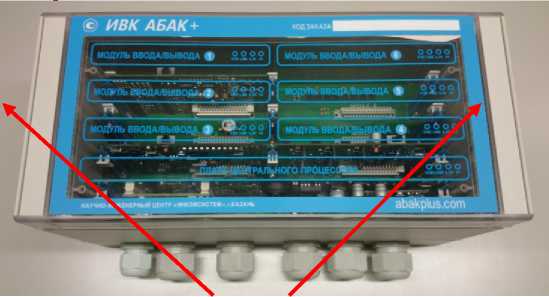

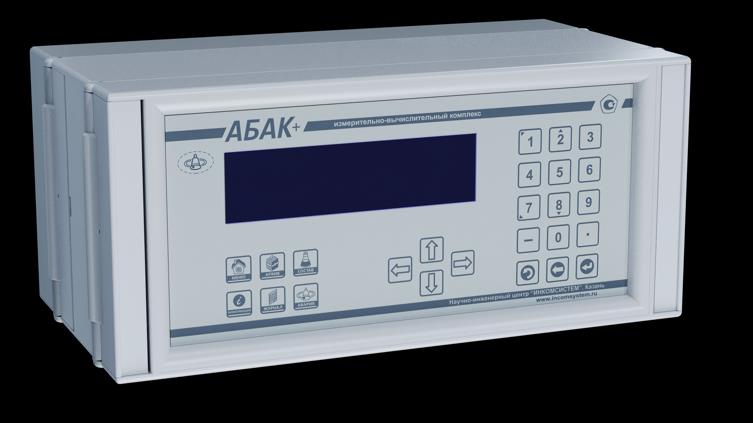

Рисунок 2 - ИВК исполнения К2

Место пломбировки

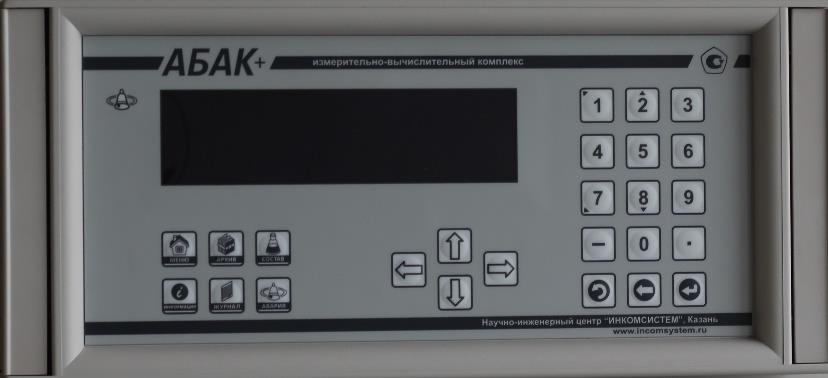

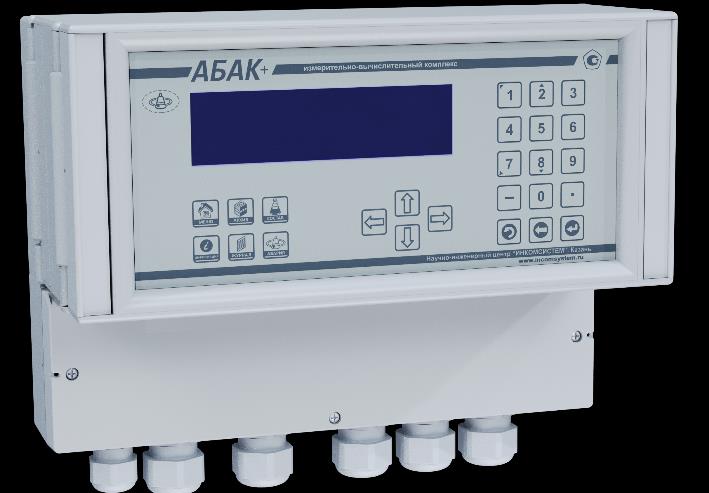

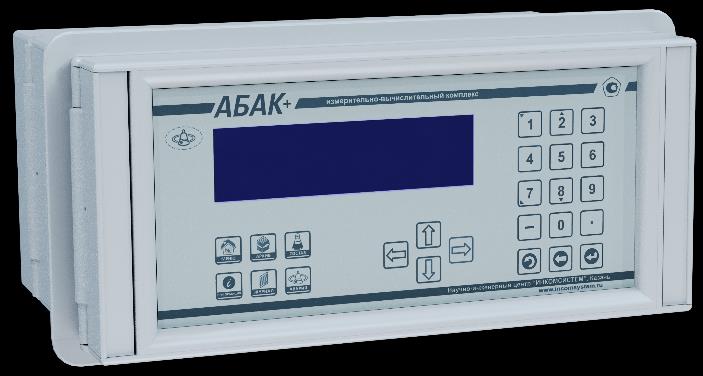

Рисунок 3 - ИВК исполнения К3

Место пломбировки

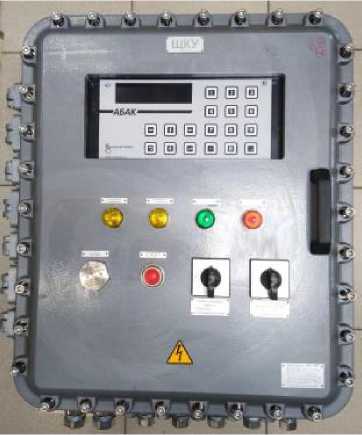

Место пломбировки

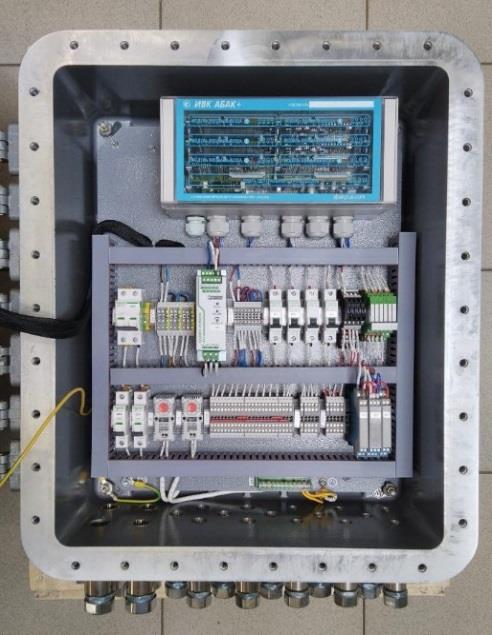

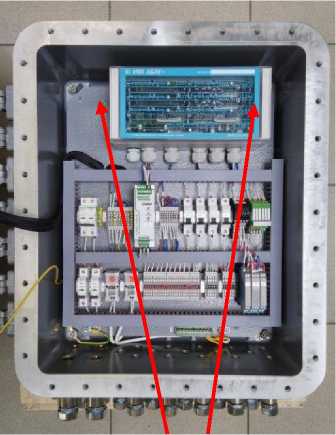

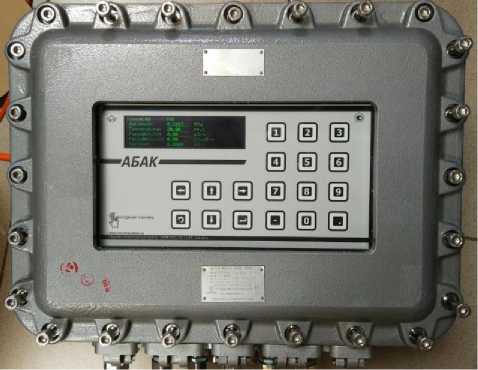

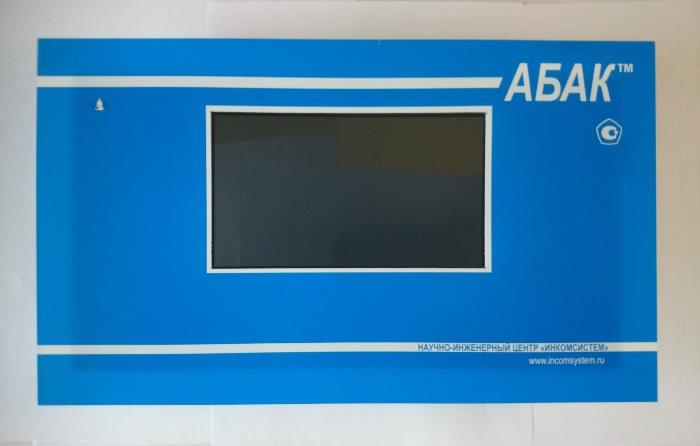

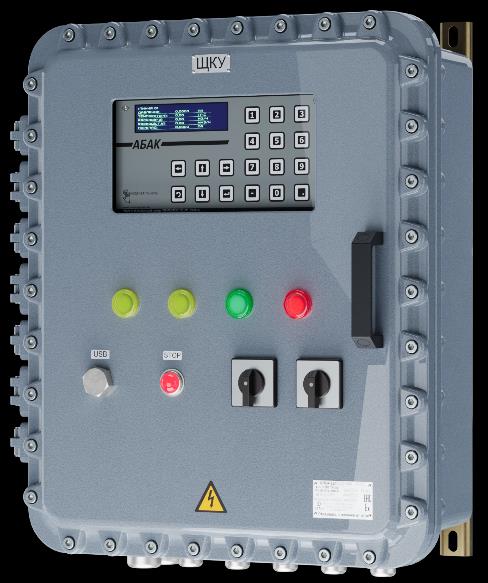

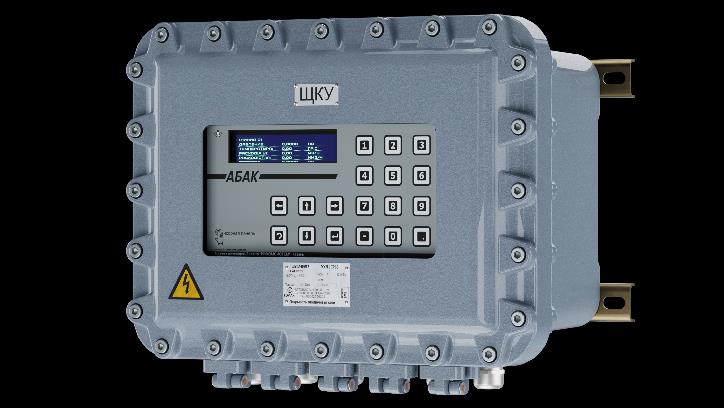

Рисунок 5 - ИВК исполнения К5

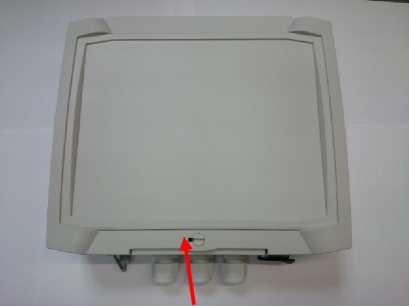

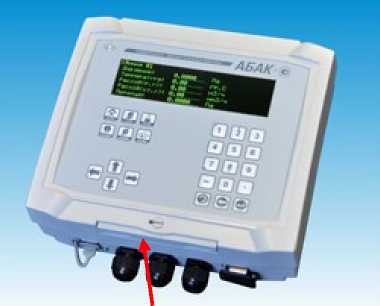

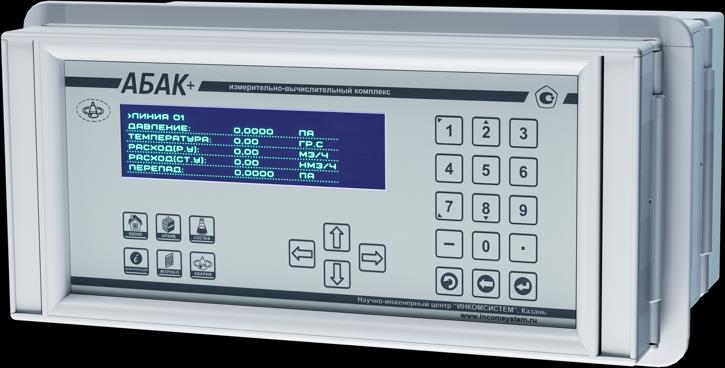

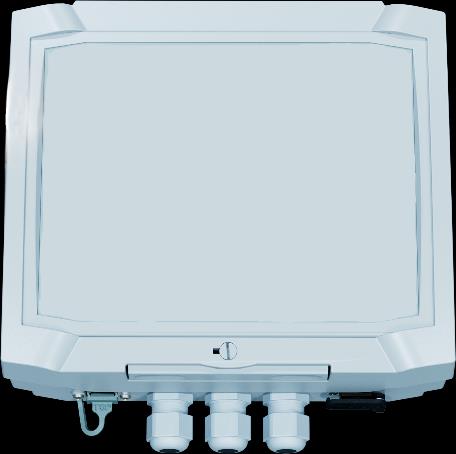

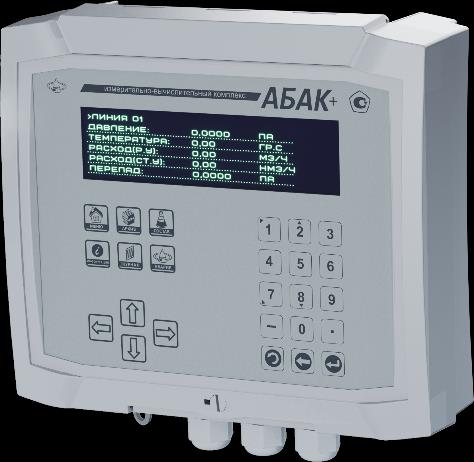

Рисунок 4 - ИВК исполнения К4

Место пломбировки

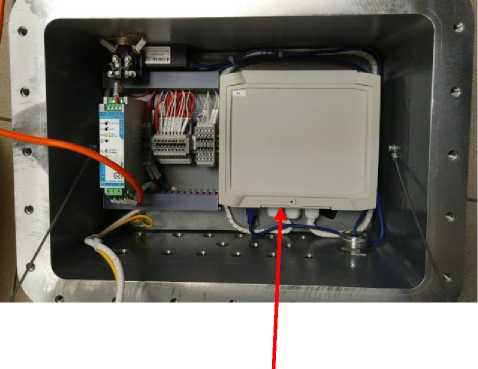

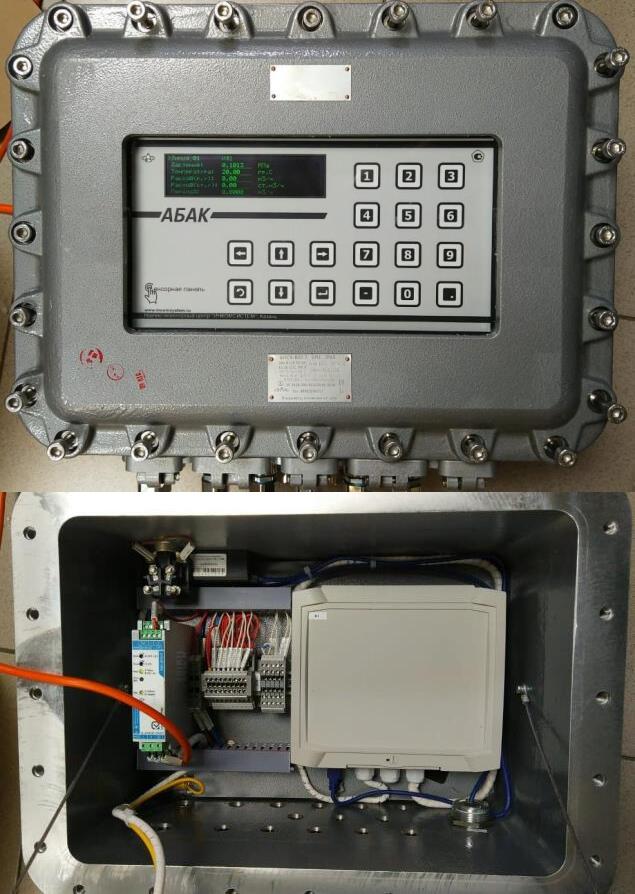

Рисунок 6 - ИВК исполнения К6

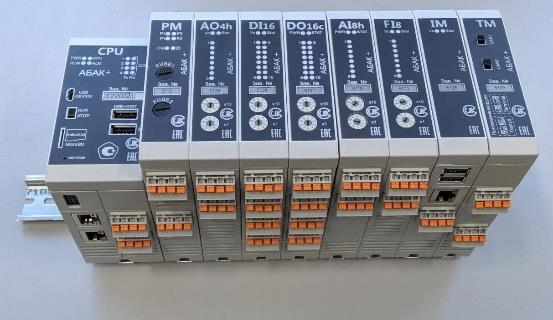

Место пломбировки

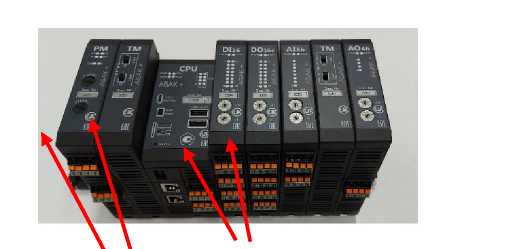

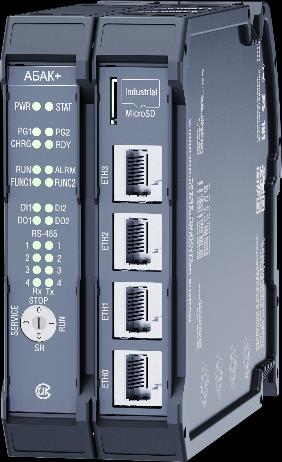

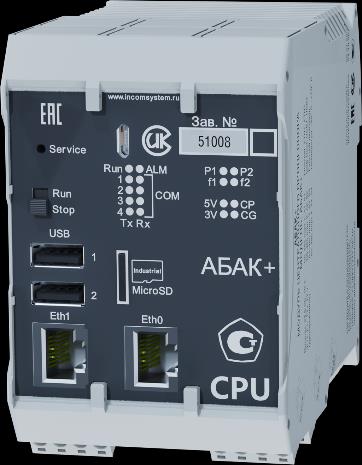

Рисунок 7 - ИВК исполнения К9

Питание: 24 8 (Р1+ Р1- Р2- Р2-) (дублированное)

Рисунок 8 - Схема маркировочной таблички ИВК исполнений К1-К6

АБАК ИВК

RS-485 порт 1: А1/В1

RS-485 лорт2- А2.В2

RS-485 порт 3. АЗ.'ВЗ

RS-485 порт 4 А4/В4

СВЕДЕНИЯ О ПРОИЗВОДИТЕЛЕ НИЦ«ИНКОМСИСТЕМ» Сайт www incomsystem.ru Телефон:+7(843)212 50-10 support abak@incomsystem.ru

ЗАВОДСКОЙ НОМЕР. ДАТА ИЗГОТОВЛЕНИЯ

Ethernet. 2

US8 host: 2

Рабочий диапазон температур- -40s С.+70° С

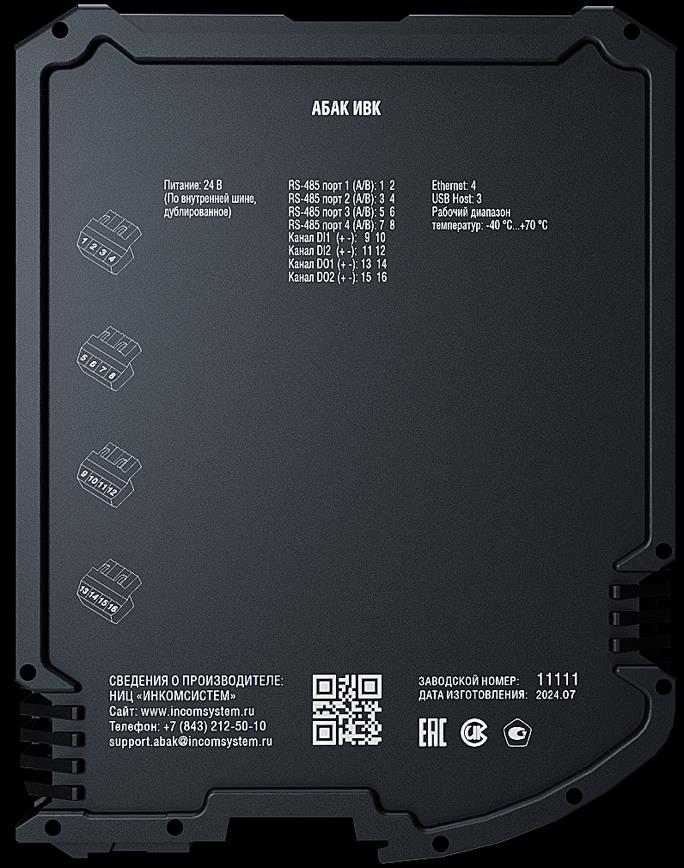

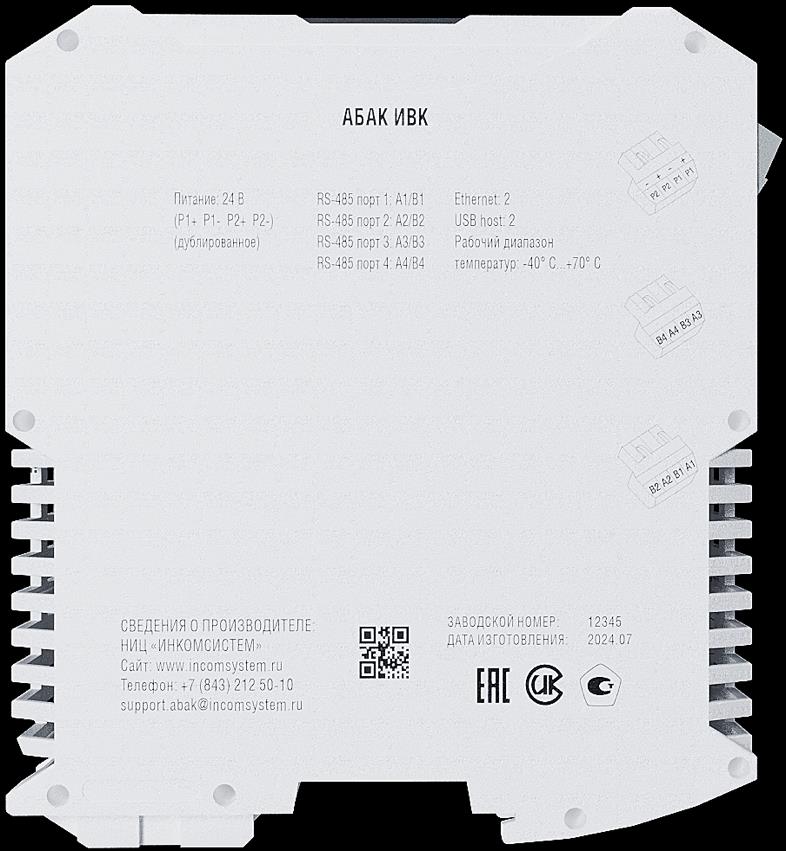

Рисунок 9 - Схемы маркировки ИВК исполнения К9

Программное обеспечение

Программное обеспечение (далее - ПО) ИВК обеспечивает реализацию функций ИВК.

ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем системы идентификации пользователя с помощью логина и пароля и пломбировки корпуса ИВК.

Соответствие ИВК утвержденному типу осуществляется путем контроля идентификационного наименования, номера версии (идентификационного номера) и цифрового идентификатора ПО, отображаемых на дисплее ИВК.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Габаритные размеры и масса

1) Указаны предельные значения геометрических размеров и массы.

2) Указаны предельные значения геометрических размеров и массы отдельных модулей.

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на паспорт для всех исполнений, а также на маркировочную табличку для исполнений К1, К2, К3, К4, К5, К6, для исполнения К9 на боковую часть ИВК типографским способом.

Комплектность

Таблица 6 - Комплектность ИВК

Сведения о методах измерений

приведены в разделе 1.2 «Основные функции» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной

поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ИнКС.425210.003 ТУ Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+». Технические условия
