Приборы показывающие и регистрирующие ДИСК 250М1

Назначение

Приборы показывающие и регистрирующие ДИСК 250М1 (далее - приборы) предназначены для измерений и регистрации сигналов силы и напряжения постоянного тока, сопротивления постоянному току, сигналов от преобразователей термоэлектрических, термопреобразователей сопротивления, пирометров.

Описание

Принцип действия приборов основан на измерении сопротивления, силы и напряжения постоянного тока, а также сигналов первичных преобразователей, преобразованных в сигналы преобразователей термоэлектрических (ТП), термопреобразователей сопротивления (ТС) или унифицированные сигналы.

Приборы выпускают в трёх модификациях: ДИСК 250М, ДИСК 250М1, ДИСК 250М СТАЛЬ. Модификация ДИСК 250М предназначена для измерения и регистрации физических величин, преобразованных в сигналы ТП, ТС или унифицированные сигналы; модификация ДИСК 250М1 - для измерения сопротивления, силы и напряжения постоянного тока, а также сигналов от датчиков, преобразованных в сигналы ТП, ТС или унифицированные сигналы; модификация ДИСК 250М СТАЛЬ - для измерения и регистрации температуры расплавов, преобразованной в сигналы ТП.

Приборы выполнены в прямоугольном металлическом корпусе и предназначены для утопленного щитового монтажа. Крепление приборов на щите осуществляется двумя струбцинами, входящими в комплект поставки.

На задней панели корпуса расположены разъёмы внешних подключений. Элементы индикации и клавиатура приборов модификации ДИСК 250М1 расположены на передней панели, модификаций ДИСК 250М и ДИСК 250М СТАЛЬ - за открывающейся передней панелью-крышкой.

Приборы могут выполнять:

- измерение величин, представленных сигналами ТП, ТС, пирометров или унифицированными сигналами силы и напряжения постоянного тока по одному, двум, трём или четырём каналам;

- вычисления в соответствии с функциями математических каналов (для модификации ДИСК 250М1);

- индикацию результатов измерений на графическом табло и на барграфе;

- регистрацию измеренных или вычисленных значений в энергонезависимой памяти;

- аналоговую регистрацию результата измерений фломастером на дисковой диаграммной бумаге;

- сигнализацию выхода контролируемого параметра за заданные пределы;

- преобразование контролируемого параметра в сигнал силы постоянного тока;

- коммуникацию с внешними устройствами через интерфейс RS 485; по сети Ethernet и USB (для модификации ДИСК 250М1).

Корпуса приборов окрашиваются в цвета, которые определяет изготовитель.

Заводской номер приборов имеет цифровой формат и наносится методом типографской печати на наклейку, прикреплённую к корпусу, или другим пригодным способом, обеспечивающим идентификацию каждого экземпляра прибора, возможность прочтения и сохранность номера в процессе эксплуатации.

Нанесение знака поверки на корпус приборов не предусмотрено.

Пломбирование приборов осуществляется  нанесением  гарантийной наклейки

на внутреннюю панель корпуса прибора.

Общий вид средства измерений с указанием мест нанесения заводского номера и места пломбирования представлен на рисунках 1, 2.

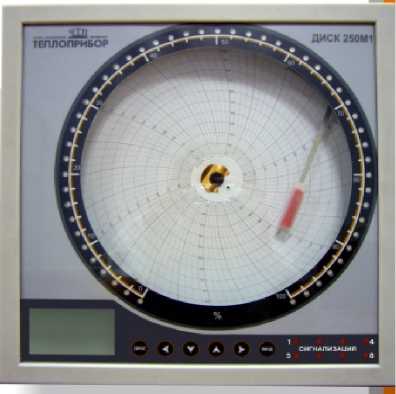

Рисунок 1 - Общий вид приборов модификации ДИСК 250М1

с указанием места пломбирования (1) и места нанесения заводского номера (2)

2

2

1

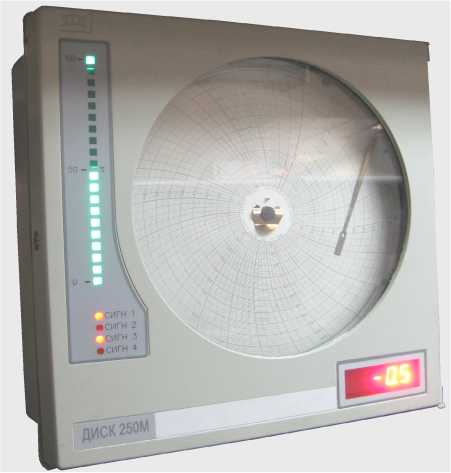

Рисунок 2 - Общий вид приборов модификаций ДИСК 250М, ДИСК 250М СТАЛЬ с указанием мест пломбирования (1) и мест нанесения заводского номера (2)

Программное обеспечение

Приборы оснащены встроенным программным обеспечением (далее - ПО).

Конструкция приборов исключает возможность несанкционированного влияния на ПО приборов и измерительную информацию. Несанкционированное изменение настоек прибора защищено паролем. Защита прибора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус прибора.

Влияние ПО приборов учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» по P 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО представлены в таблице 1.

аблица 1 - Идентификационные данные ПО

* - «X» относится к метрологически незначимой части и принимает значения от 0 до 9.

Технические характеристики

Метрологические характеристики приборов приведены в таблицах 2-4.

Основные технические характеристики приборов приведены в таблице 5.

Показатели надёжности приведены в таблице 6.

Таблица 2 - Метрологические характеристики модификаций ДИСК 250М, ДИСК 250М1

Таблица 3 - Метрологические характеристики модификации ДИСК 250М СТАЛЬ

Таблица 4 - Метрологические характеристики модификаций ДИСК 250М, ДИСК 250М1,

ДИСК 250М СТАЛЬ______________________________________________

Таблица 5 - Основные технические характеристики

Таблица 6 - Показатели надёжности

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений (модификация ДИСК 250М)

Таблица 8 - Комплектность средства измерений (модификация ДИСК 250М1)

Таблица 9 - Комплектность средства измерений (модификация ДИСК 250М СТАЛЬ)

Сведения о методах измерений

приведены в разделе «Описание и работа» руководства по эксплуатации 2.556.086 РЭ, в разделе «Описание и работа» руководства по эксплуатации 2.556.116 РЭ, в разделе «Описание и работа» руководства по эксплуатации 2.556.119 РЭ.

Нормативные документы

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной

поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

Приказ Росстандарта от 28.07.2023 № 1520 Об утверждении государственной

поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной

поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А

Приказ Росстандарта от 29.01.2026 № 147 Об утверждении Государственного

первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры

ТУ 4217-033-00226253-2004 Приборы показывающие и регистрирующие ДИСК 250М,

ДИСК 250М СТАЛЬ, ДИСК 250М1. Технические условия
