Счетчики электрической энергии статические МАЯК 101 АТД предназначены для учета активной энергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру 59167-14
Наименование Счетчики электрической энергии статические
Модель МАЯК 101АТД
Год регистрации 2014
Страна-производитель  Россия
Информация о сертификате
Срок действия сертификата 26.11.2019
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 1909 п. 30 от 26.11.2014
Производитель / Заявитель

ОАО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород

 Россия

Поверка

Методика поверки / информация о поверке МНЯК.411152.017 РЭ1
Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 283
Найдено поверителей 7
Успешных поверок (СИ пригодно) 270 (95%)
Неуспешных поверок (СИ непригодно) 13 (5%)
Актуальность информации 17.11.2024

Поверители

Скачать

59167-14: Описание типа СИ Скачать 149.1 КБ

Описание типа

Назначение

Счетчики электрической энергии статические МАЯК 101АТД предназначены для учета активной энергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.

Описание

Счетчики МАЯК 101АТД являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы. Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

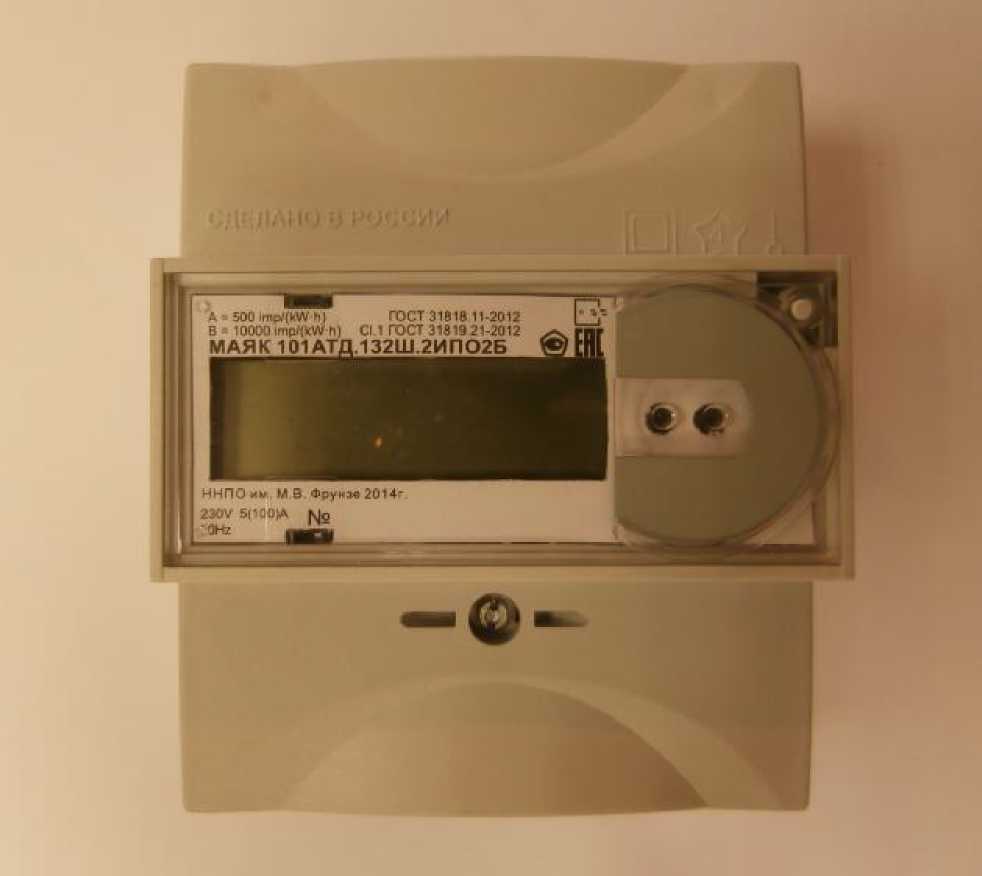

Внешний вид счетчика МАЯК 101АТД с закрытой клеммной крышкой приведён на рисунке 1.

Рисунок 1 - Внешний вид счетчика с закрытой клеммной крышкой

1 Принцип действия

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Микроконтроллер счетчика преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по последовательному каналу типа RS-485 или оптическому порту.

Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным (через RS-485 или оптический порт) или телеметрическим цепям системы энергоучета (АСКУЭ).

Счетчики предназначены для установки на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003 (на DIN-рейке).

В счетчиках установлены две электронных пломбы:

- для фиксации времени вскрытия клеммной крышки;

- для фиксации времени вскрытия крышки счетчика.

Счетчики предназначены для эксплуатации внутри закрытых помещений.

2 Варианты исполнения

Счетчики МАЯК 101АТД имеют несколько вариантов исполнения, отличающиеся типом интерфейса (наличием или отсутствием RS-485), а также способом управления нагрузкой. Варианты исполнения счетчиков приведены в таблице 1.

Таблица 1 - Варианты исполнения счетчиков

Условное обозначение счетчиков

Тип интерфейса

Управление нагрузкой

Ток, А 1б(1макс)

МАЯК 101АТД.132Ш.2ИО2Б

Оптопорт

сигнал

5(100)

МАЯК 101АТД.132Ш.2ИПО2Б

Оптопорт, RS-485

сигнал

5(100)

* В скобках указана постоянная счетчиков в режиме поверки.

Условное обозначение счетчиков состоит из:

- наименования счетчиков «Счетчик электрической энергии статический»;

- обозначения варианта исполнения МАЯК 101АТД.ХХХХ.ХХХХХ, где цифры и буквы ХХХХ.ХХХХХ зависят от варианта исполнения:

первая цифра определяет напряжение:

наличие цифры 1: 230 В;

вторая цифра определяет ток:

наличие цифры 3: базовый (максимальный) ток 5(100) А;

третья цифра определяет класс точности:

наличие цифры 2: соответствует классу точности 1при измерении активной энергии;

наличие буквы Ш в следующей позиции условного обозначения указывает на то, что в качестве датчика тока используется шунт;

наличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что в качестве индикатора для снятия информации со счётчика используется ЖКИ;

наличие буквы И указывает на наличие импульсного выхода;

следующий набор букв в условном обозначении указывает на тип интерфейса:

наличие буквы П указывает на наличие интерфейса RS-485;

наличие буквы О указывает на наличие оптопорта;

следующая позиция свидетельствует о выборе управления нагрузкой:

наличие цифры 2 - управление нагрузкой производится с помощью сигнала импульсного выхода;

наличие буквы Б в последней позиции свидетельствует об отсутствии резервного питания.

3 Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в четырех тарифных зонах. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:

- значения учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;

- значения учтенной активной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;

- значения учтенной активной электроэнергии каждого получаса месяца в течение двух месяцев.

4 Журналы

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала/окончания следующих событий:

- время включения/отключения питания (32 события);

- время открытия и закрытия канала на запись (32 события);

- время и дата до и после коррекции (32 события);

- время и дата открытия и закрытия клеммной крышки (32 события);

- время и дата открытия и закрытия крышки счетчика (32 события);

5 Профили мощности нагрузки

Счетчики ведут профиль мощности с временем интегрирования 30 минут для активной энергии и максимальной активной мощности.

6 Импульсный выход

В счетчиках функционирует изолированный импульсный выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.

Импульсный выход может дополнительно конфигурироваться:

- для формирования сигнала превышения программируемого порога мощности;

- для формирования сигнала контроля точности хода встроенных часов;

- для формирования сигнала управления нагрузкой по программируемым критериям.

7 Устройство индикации

В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы (ЖКИ), осуществляющие индикацию:

- текущего значения энергии по тарифам;

- суммарного значения накопленной энергии по тарифам;

- даты и времени;

- текущей активной мощности (справочно);

- заданного лимита мощности;

- энергии с начала текущего получаса;

- действующего тарифа.

Счетчики имеют кнопку для управления режимами индикации.

Лист № 4

Всего листов 7

Счетчики обеспечивают отображение информации на ЖКИ в виде семиразрядных чисел, пять старших разрядов дают показания в кВт^ч, шестой и седьмой разряды, отделенный точкой, указывают десятые и сотые доли кВт^ч, соответственно.

8 Интерфейсы связи

Счетчики, в зависимости от модификации, имеют независимый интерфейс связи: оптический интерфейс и интерфейс RS-485 по ГОСТ Р МЭК 61107-2001, которые поддерживают ASCII символьный протокол.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя «Schetchik_ART» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

Скорость обмена по последовательному порту, 9600 бод (бит/сек).

Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

9 Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб организации, осуществляющей поверку счетчика и этикетки ОТК завода - изготовителя

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

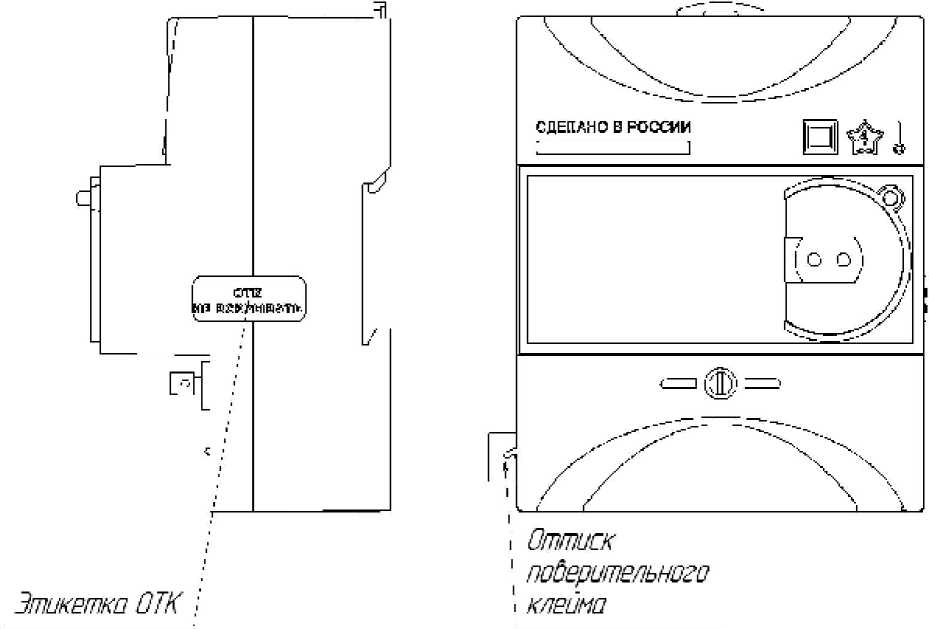

Сх ема пломбирования счетчиков приведена на рисунке 2.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование клеммной крышки и крышки счетчика. Электронные пломбы работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

Рисунок 2 - Схема пломбирования счётчика

Программное обеспечение

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной. Программное обеспечение:

- производит обработку информации, поступающей от аппаратной части счётчика;

- формирует массивы данных и сохраняет их в энергонезависимой памяти;

- отображает измеренные значения на индикаторе;

- формирует ответы на запросы, поступающие по интерфейсам связи;

Идентификационные признаки метрологически значимой части программного обеспе-

чения прибора приведены в таблице 2: Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО_101АТД.Ьех

Номер версии (идентификационный номер) ПО

не ниже 00.00.15

Цифровой идентификатор ПО

0х72С1

Алгоритм вычисления цифрового идентификатора ПО

CRC 16

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3

Наименование параметров

Значение

Класс точности по ГОСТ 31819.21-2012 при измерении энергии

1

Номинальное напряжение, В

230

Установленный рабочий диапазон напряжения, В

от 207 до 253

Расширенный рабочий диапазон напряжения, В

от 184 до 265

Предельный рабочий диапазон напряжения, В

от 0 до 265

Базовый/максимальный ток, А

5/100

Номинальное значение частоты, Гц

50

Потребляемая мощность, В А (Вт), не более: - по цепи напряжения - по цепи тока

5 (1) 0,1

Стартовый ток (чувствительность) при измерении энергии, А, не более:

0,02

Постоянная счетчика, имп ./(кВт-ч): - в основном режиме (А) - в режиме поверки (В)

500

10000

Установленный рабочий диапазон температур, °С

от минус 40 до плюс 60

Наименование параметров

Значение

Количество тарифов

4

Точность хода часов внутреннего таймера, с/сут, не хуже

0,4

Срок сохранения информации при отключении питания, лет

16

Средняя наработка счетчика на отказ, ч, не менее

220000

Средний срок службы счетчика, лет, не менее

30

Масса, кг, не более

0,35

Габаритные размеры, мм, не более: с крышкой МНЯК.731323.008:

110x90x69

136,03x90x69

Знак утверждения типа

Знак утверждения типа наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

Комплект поставки приведен в таблице 4

Таблица 4

Наименование

Обозначение документа

Кол.

Примечание

Счетчик электрической энергии статический МАЯК 101АТД

1

вариант условного обозначения в соответствии с таблицей 1

Руководство по эксплуатации

МНЯК.411152.017 РЭ

1

Формуляр

МНЯК.411152.017 ФО

1

Методика поверки*

МНЯК.411152.017 РЭ1

1

Программа проверки функционирования счетчиков МАЯК 101 АТД «Schetchik ART» *

МНЯК.00001-01

1

Крышка клеммной колодки

МНЯК.731323.008

1

Пластина переходная

МНЯК.745532.001

1

Ящик

МНЯК.321324.001-08

1

Для транспортирования 18 штук счетчика

Коробка

МНЯК.103635.002

1

Коробка

МНЯК.735391.002

1

Индивидуальная потребительская тара

Пакет полиэтиленовый 300x200x0,05

ГОСТ 12302

1

* Поставляется на партию счетчиков и по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков.

Поверка

осуществляется по документу МНЯК.411152.017 РЭ1 «Счетчик электрической энергии статический МАЯК 101АТД. Руководство по эксплуатации. Приложение В. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» в сентябре 2014 г.

Перечень эталонов, применяемых при поверке:

Установка для поверки счётчиков электрической энергии автоматизированная

У АПС-1М:

- номинальное напряжение 230 В;

- диапазон токов (0,01 - 100) А;

- погрешность измерения активной энергии ± 0,15 %.

Сведения о методах измерений

Сведения о методах измерений приведены в документе «Счетчик электрической энергии статический МАЯК 101АТД. Руководство по эксплуатации» МНЯК.411152.017РЭ.

Нормативные документы

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

МНЯК.411152.017ТУ. Счетчики электрической энергии статические МАЯК 101АТД. Технические условия.
