Система измерений количества и показателей качества нефти № 261ПСП "Дебесы"

Назначение

Система измерений количества и показателей качества нефти № 261 ПСП «Дебесы» (далее - СИКН) предназначена для динамических измерений массы нефти, транспортируемой по трубопроводу за отчетный интервал времени.

Описание

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью расходомеров-счетчиков массовых. Выходные электрические сигналы с расходомеров-счетчиков массовых поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

СИКН состоит из блока фильтров, блока измерительных линий, блока измерений показателей качества нефти, размещенных в отапливаемом блок-боксе, системы сбора, обработки информации и управления, системы дренажа нефти.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.

Т а б л и ц а 1 - Измерительные компоненты

Продолжение таблицы 1

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В качестве поверочной установки (далее - ПУ) применяют стационарную или передвижную трубопрошневую установку, компакт-прувер, массомерную установку или другую, предназначенную для поверки и контроля метрологических характеристик (далее - КМХ) РМ.

СИКН обеспечивает выполнение следующих основных функций:

- автоматизированные измерения массы брутто нефти прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

- автоматические измерения плотности, вязкости и объемной доли воды в нефти;

- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;

- проведение контроля метрологических характеристик и поверки РМ с применением ПУ и ПП;

- автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной лаборатории;

- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «ГСИ. Нефть и нефтепродукты. Методы отбора проб»;

- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

- защиту информации от несанкционированного доступа программными средствами.

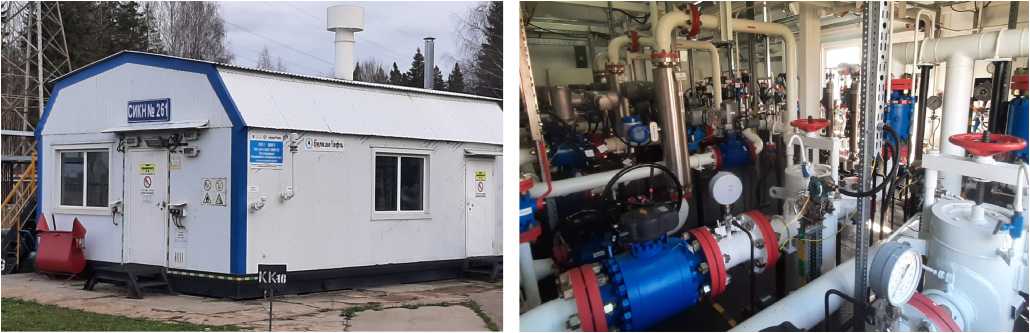

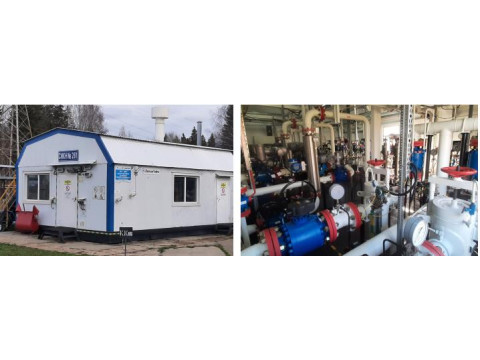

Общий вид СИКН приведен на рисунке 1.

Заводской № 8 нанесен на маркировочную табличку, закрепленную на внутренней стороне двери блок-бокса СИКН, согласно рисунку 2.

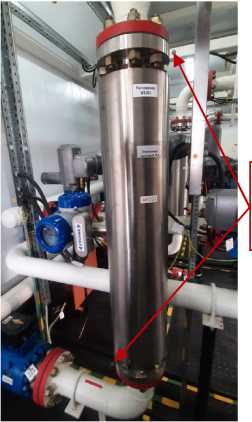

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях РМ предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, согласно рисунку 2.

Рисунок 1 - Общий вид СИКН

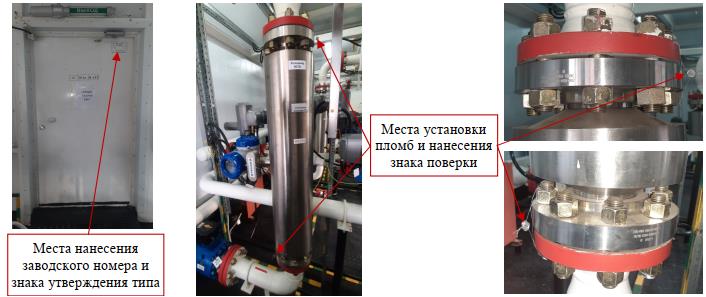

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа, знака поверки и места установки пломб

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 2.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Т а б л и ц а 2 - Идентификационные данные ПО

Технические характеристики

Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4, 5 и 6.

Т а б л и ц а 3 - Состав и основные метрологические характеристики ИК

* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений

Т а б л и ц а 4 - Метрологические характеристики

Т а б л и ц а 5 - Основные технические характеристики

П Продолжение таблицы 5

Т а б л и ц а 6 - Показатели надежности

Знак утверждения типа

наносится по центру титульного листа руководства по эксплуатации типографским способом, а также на маркировочную табличку.

Комплектность

Т а б л и ц а 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 261 ПСП «Дебесы» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2015.21750).

Нормативные документы

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
