Трансформаторы тока ТШ-ЭК-0,66
| Номер в ГРСИ РФ: | 59785-15 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Электрощит-К°", пос.Бабынино |
Трансформаторы тока ТШ-ЭК-0,66 (далее по тексту - трансформаторы тока, трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 59785-15 | ||||||||||||||||||||||||||||||
| Действует | по 18.12.2029 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | ТШ-ЭК-0,66 | ||||||||||||||||||||||||||||||
| Модификации |
ТШ-ЭК-0,66 Х1Х2—Х3Х4-Х5-X6/X7 Х8X9, где: ТШ - трансформатор тока, конструкция - шинный ЭК - производитель 0,66 - номинальное напряжение, кВ Х1 - конструктивный вариант исполнения Х2 - длина трансформаторов конструктивных исполнений «М» и «ПМ» Х3 - классы точности Х4 - номинальный коэффициент Х5 - номинальная вторичная нагрузка, В∙А X6 - номинальный первичный ток, А Х7 - номинальный вторичный ток, А Х8 - климатическое исполнение ГОСТ 15150-69 Х9 - категория размещения ГОСТ 15150-69 На испытания представлены: ТШ-ЭК-0,66 П1Т13-0.2SFS5-2.5-5/5 Т2 ТШ-ЭК-0,66 П1Т30-5P10-2.5-5/5 У2 ТШ-ЭК-0,66 П2И300-0.5SFS20-20-10000/1 У2 ТШ-ЭК-0,66 П8И265-5P30-10-8000/5 У2 ТШ-ЭК-0,66 М6B90—TPY35-1-100/5 У2 ТШ-ЭК-0,66 М6B90—TPZ10-15-100/5 У2 ТШ-ЭК-0,66 П1И125—0.2SFS5-15-6000/1 У2 ТШ-ЭК-0,66 П2И100—0.5FS10-30-3000/5 У2 ТШ-ЭК-0,66 М6B100—0.2S*FS5-30-3000/5 Т2.1 |
||||||||||||||||||||||||||||||
| Приказы |
№1936 от
24.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0c9cf468-da27-4f29-7747-6fff9b5b9a71 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Электрощит-К°», РОССИЯ, 249210, Калужская обл., Бабынинский р-н, п. Бабынино, ул. Советская, д. 24
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-028-26 ГСИ. Трансформаторы тока ТШ-ЭК-0,66. Методика поверки
(с 24.09.2026)
МП206.1-069-2022 ГСИ. Трансформаторы тока ТШ-ЭК-0,66. Методика поверки
(по 24.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
18936
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18919 (100%) |
| Неуспешных поверок (СИ непригодно) | 17 (0 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
59785-15: Описание типа
2023-59785-15.pdf
|
Скачать | 393.6 КБ | |
|
59785-15: Методика поверки
2023-mp59785-15.pdf
Файл устарел
|
Скачать | 3.1 MБ | |
|
59785-15: Описание типа
2026-59785-15.pdf
|
Скачать | 305.3 КБ | |
|
59785-15: Методика поверки
МП-НИЦЭ-028-26
2026-mp59785-15.pdf
|
Скачать | 3.8 MБ | |
|
59785-15: Методика поверки
МП206.1-069-2022
2023-mp59785-15-1.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Трансформаторы тока ТШ-ЭК-0,66 (далее по тексту - трансформаторы тока, трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.
При протекании по высоковольтному кабелю или шине, выполняющих функцию первичной обмотки, переменного тока, во вторичной обмотке индуцируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.
Трансформаторы по конструктивному исполнению являются шинными, с вторичными обмотками для измерения и защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки переключением на соответствующие ответвления. Трансформаторы могут быть установлены на высоковольтных кабельных или шинных линиях с напряжением от 3 до 35 кВ, при условии, что изоляция между линией и корпусом трансформатора полностью обеспечивается изоляцией высоковольтной линии.
Трансформаторы изготавливаются с одной или с несколькими вторичными обмотками, каждая из которых изготовлена на отдельном магнитопроводе.
Рабочее положение трансформатора в пространстве - любое.

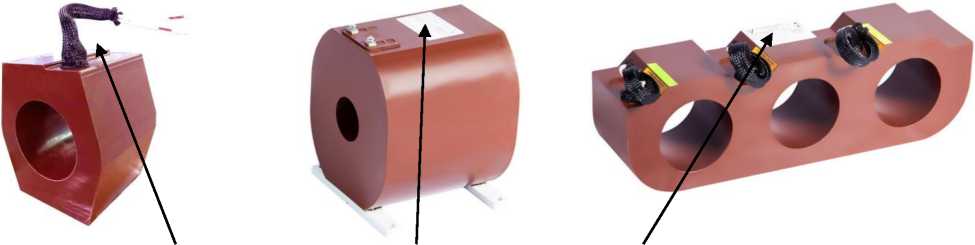

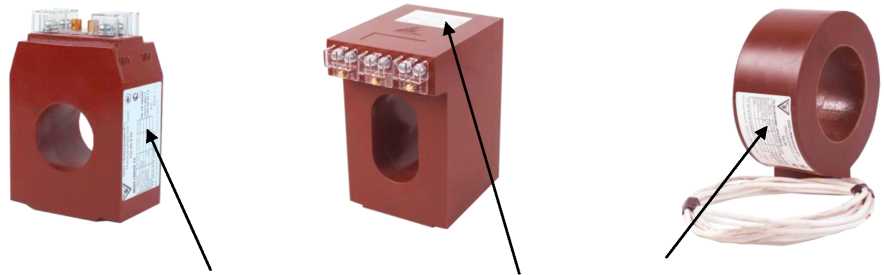

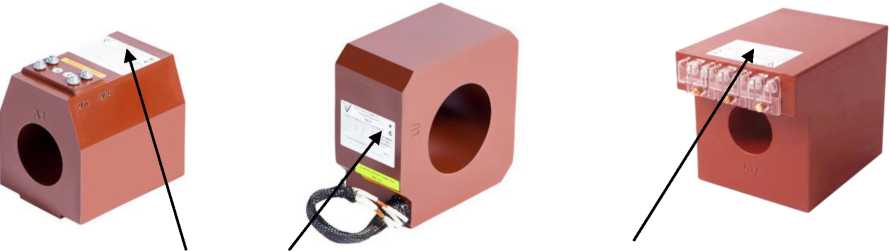

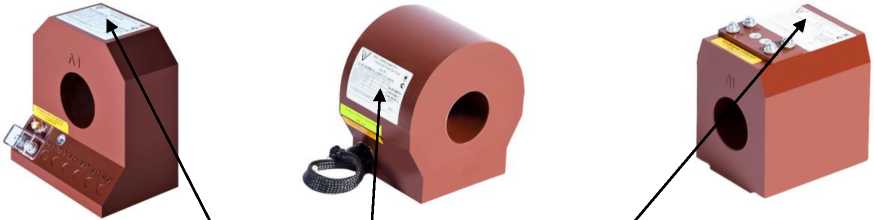

Трансформаторы тока изготавливаются в различных конструктивных исполнениях - «М», «ПМ» и «П», отличающихся конфигурацией, метрологическими и техническими характеристиками, указанными в таблицах 1 - 4. Трансформаторы тока конструктивных исполнений «П» могут иметь собственную первичную обмотку.
Структура условного обозначения модификаций трансформаторов тока представлена на рисунке 1.
ТШ - ЭК - 0,66 Х Х — Х Х - Х - X/X Х X
|
Категория размещения ГОСТ 15150-69 | |||||||
|
Климатическое исполнение ГОСТ 15150-69 | |||||||
|
Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указываются все значения через тире) | |||||||
|
Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии отпайки или переключения указывается в скобках) | |||||||
|
Номинальная вторичная нагрузка, В^А (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную вторичную нагрузку в виде дроби) | |||||||
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение) | |||||||
|
Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби). Для трансформаторов тока с расширенным диапазоном номинальных первичных токов к обозначению класса точности добавляется символ «*» | |||||||
Длина трансформаторов конструктивных исполнений «М» и «ПМ» (не указывается для трансформаторов с фиксированной длиной).
Для трансформаторов конструктивных исполнений «П» указывается ширина/диаметр проходного отверстия или первичной шины
Конструктивный вариант исполнения (буквенно-цифровое обозначение):

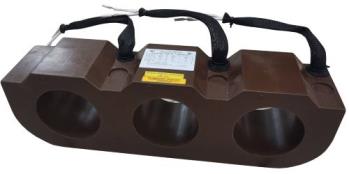

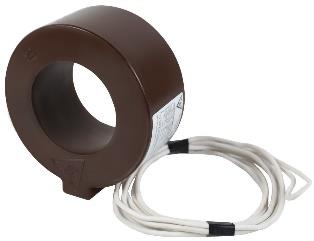

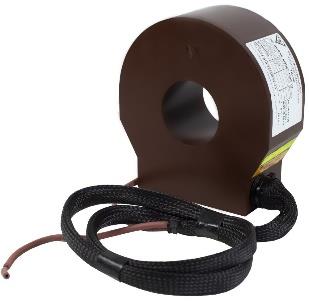

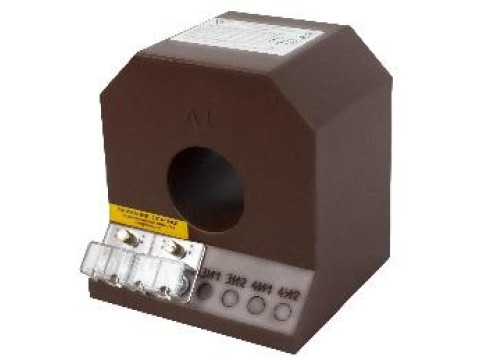

«М» и «ПМ» - конструктивные исполнения с литой изоляцией;

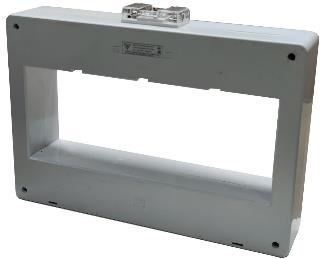

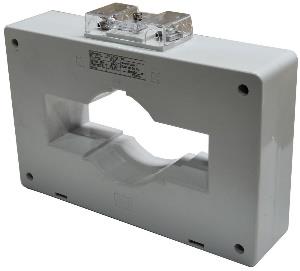

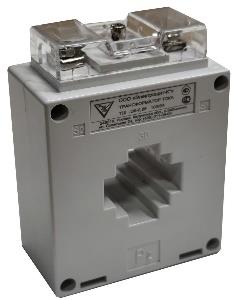

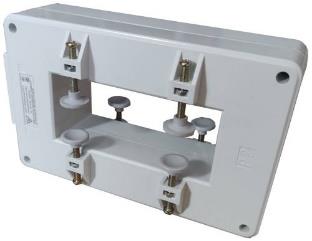

«П» - конструктивные исполнения с пластиковым изолирующим корпусом.
Номинальное напряжение, кВ
