Комплексы аппаратно-программные «Вокорд-Трафик Р»
| Номер в ГРСИ РФ: | 59904-15 |
|---|---|
| Производитель / заявитель: | ЗАО "Вокорд Телеком", г. Одинцово |
Комплексы аппаратно-программные «Вокорд-Трафик Р» (далее - комплексы) предназначены для дистанционного измерения скорости движения транспортных средств (ТС), времени фиксации ТС и его положения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59904-15 |
| Действует | по 14.01.2030 |
| Наименование | Комплексы аппаратно-программные |
| Модель | «Вокорд-Трафик Р» |
| Приказы |
№1350 от
10.07.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ceab934d-a9ed-dc00-ac90-90cafb714142 |
Производитель / Заявитель
ЗАО «Вокорд Телеком», РОССИЯ, 143072, Московская обл., г. Одинцово, пгт. ВНИИССОК, д. 1А, этаж/офис 2/1
Поверка
| Методика поверки / информация о поверке |
ШТАГ.421457.005 МП Инструкция. Комплексы аппаратно-программные «Вокорд-Трафик Р». Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
2801
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2770 (99%) |
| Неуспешных поверок (СИ непригодно) | 31 (1 %) |
| Актуальность информации | 15.07.2026 |
Поверители
Скачать
|
59904-15: Описание типа
2024-59904-15.pdf
|
Скачать | 236 КБ | |
|
59904-15: Методика поверки
2018-mp59904-15.pdf
Файл устарел
|
Скачать | 369 КБ | |
|
59904-15: Описание типа
2026-59904-15.pdf
|
Скачать | 173 КБ | |
|
59904-15: Методика поверки
ШТАГ.421457.005 МП
2018-mp59904-15-1.pdf
|
Скачать | 369 КБ |
Описание типа
Назначение
Комплексы аппаратно-программные «Вокорд-Трафик Р» (далее - комплексы) предназначены для дистанционного измерения скорости движения транспортных средств (ТС), времени фиксации ТС и его положения.
Описание
Конструктивно комплексы состоят из видеорадарного и вычислительного блоков. В качестве вычислительного блока может использоваться переносной, стационарный компьютер или компьютер промышленного исполнения (рисунок 2), либо вычислительный блок может быть встроен в видеорадарный блок.
Видеорадарный блок VOCORD Cyclops выполнен в едином пыле-влагозащищенном корпусе с кронштейном для крепления и содержит радар с двумя разнесенными приемными антеннами, видеокамеру с встроенным ГЛОНАСС/GPS приемником, инфракрасный прожектор и систему обогрева.
Видеорадарный блок с использованием VOCORD MicroCyclops состоит из двух частей - VOCORD MicroCyclops и радарного блока. VOCORD MicroCyclops выполнен в едином пыле-влагозащищенном корпусе с кронштейном для крепления и содержит видеокамеру с встроенным ГЛОНАСС/GPS приемником, вычислитель, инфракрасный прожектор, систему крепления радарного блока и систему обогрева. Радар устанавливается снаружи VOCORD MicroCyclops и подключается к нему.
Принцип действия комплекса основан на измерении скорости по разности частот между излученным радиолокационным модулем частотно-импульсно модулированным сигналом и сигналом, отраженным от движущегося ТС (эффект Доплера), измерении расстояния по относительным фазовым сдвигам отраженных сигналов, и измерении угла между продольной осью ВРБ и направлением на движущееся в зоне контроля ТС по разности фаз отраженного сигнала, принятого двумя приемными антеннами ВРБ.
В ВРБ комплекса встроен ГЛОНАСС/GPS приемник, обеспечивающий присвоение каждому кадру точную метку времени и положения ВРБ.
Данные о фиксации ТС представляются в едином электронном файле, включающем: измеренную скорость движения ТС, фотографию ТС с отображением государственных регистрационных знаков, сведения о местоположении измерителя, направлении движения ТС, дате и времени фиксации фактической скорости ТС, разрешенной скорости на данном участке автодороги, информацию о зафиксированном нарушении ПДД.
Все данные защищены от модификации и удаления цифровой подписью. Комплексы эксплуатируются в полностью автоматическом режиме.
Комплексы могут устанавливаться как сбоку от дороги, так и непосредственно над проезжей частью.
Внешний вид комплексов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1 и 1а.
Комплекс пломбируется специальной пломбой, разрушающейся при попытке удаления.
Схема пломбировки от несанкционированного доступа и серийного номера комплексов представлены на рисунке 2.

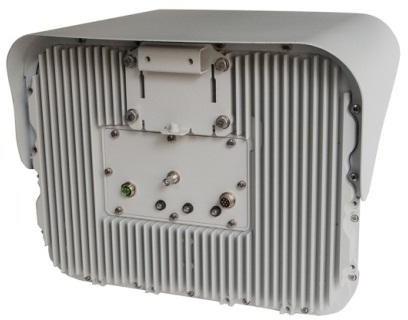

Рисунок 1 - Внешний вид ВРБ VOCORD Cyclops
Рисунок 1а - Внешний вид ВРБ VOCORD MicroCyclops
Места пломбировки от несанкционированного доступа
Место нанесения серийного номера

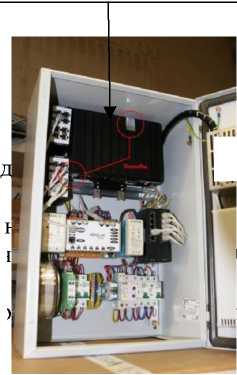

Рисунок 2 - Внешний вид с местами пломбировки и серийного номера
Серийный номер наносится на этикетку, выполненную типографским способом, на заднюю панель корпуса видеомодуля в виде наклейки. Формат нанесения серийного номера буквенно - цифровой.
Нанесение знака поверки на корпус комплексов не предусмотрено.
Программное обеспечение
Комплексы имеют специализированное программное обеспечения. Часть специализированного ПО является метрологически значимым. Защита ПО от непреднамеренных и преднамеренных изменений осуществляется с помощью проверки контрольной суммы исполняемого кода.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VTTrafficFL |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
E67E8C3687401DDEAA24 BDA694F21664ADEB8D01 |
|
Алгоритм вычисления идентификатора ПО |
SHA1 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч |
от 20 до 300 включ. |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч |
±1 |
|
Рабочая частота излучения, ГГц |
24,125±0,1 |
|
Диапазон измерений расстояния от комплекса до ТС, м |
от 10 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния от комплекса до ТС, м |
±1 |
|
Диапазон измерений угла между оптической осью комплекса и направлением на ТС, градусы: |
от 0 до 15 |
|
Пределы допускаемой абсолютной погрешности измерений угла между оптической осью комплекса и направлением на ТС, градусы |
±2 |
|
Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале UTC (SU), мс |
±1 |
|
Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат места установки комплекса (при геометрическом факторе PDOP не более 4), м |
±7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
24±2,4 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность видеорадарного блока VOCORD Cyclops, 1ГА, не более |
60 |
|
Габаритные размеры видеорадарного блока мм, не более: VOCORD Cyclops | |
|
- длина |
450 |
|
- ширина |
400 |
|
- высота |
400 |
|
Наименование характеристики |
Значение |
|
VOCORD MicroCyclops | |
|
- длина |
355 |
|
- ширина |
305 |
|
- высота |
400 |
|
Масса видеорадарного блока, кг, не более: | |
|
VOCORD Cyclops |
15 |
|
VOCORD MicroCyclops |
7,6 |
|
Рабочие условия эксплуатации видеорадарного блока VOCORD Cyclops: - температура окружающего воздуха, °С | |
|
- относительная влажность, % (при t=25°C) |
от -50 до +55 |
|
- атмосферное давление, кПа |
до 90 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации видеорадарного блока VOCORD MicroCyclops: | |
|
- температура окружающего воздуха, °С |
от -50 до +55 |
|
- относительная влажность, % (при t=25°C) |
до 98 |
|
- атмосферное давление, кПа |
от 60 до 107 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
35000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на лицевую панель комплекса в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс аппаратно-программный «Вокорд-Трафик Р» |
1шт. | |
|
Комплект вспомогательного оборудования* в составе: - табло точного времени - коммутационная коробка NCCross4 - ИК прожекторы - телекоммуникационное оборудование и оборудование электроснабжения - Комплекты кабелей и проводов | ||
|
Руководство по эксплуатации |
ШТАГ.421457.004РЭ |
1 экз. |
|
Формуляр |
ШТАГ.421457.004ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* - поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе 2 «Принципы работы» документа ШТАГ.421457.004РЭ «Комплекс аппаратно-программный «Вокорд-Трафик Р». Руководство по эксплуатации».
Нормативные документы
ТУ 4278-023-51209782-2014 Комплекс аппаратно-программный «Вокорд-Трафик Р». Технические условия
Приказ МВД России от 8 ноября 2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных требований к ним» (пункт 103.1 раздела 5)
