Толщиномеры покрытий магнитные ТМ-МГ4
| Номер в ГРСИ РФ: | 59933-15 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО "Вектор-НК", г.Челябинск |
Толщиномеры покрытий магнитные ТМ-МГ4 (далее по тексту - толщиномеры) предназначены для измерений толщины защитных покрытий на трубах нефте- и газопроводов, а также для измерений толщины любых немагнитных покрытий на ферромагнитном основании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 59933-15 |
| Действует | по 25.11.2029 |
| Наименование | Толщиномеры покрытий магнитные |
| Модель | ТМ-МГ4 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7e912037-da63-6631-2e9b-58492c50998d |
Производитель / Заявитель
Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор»), г. Челябинск; ООО "Конструкторско-технологическое бюро Стройприбор", г.Челябинск, ООО "Стройприбор-1", г.Челябинск, ООО "Вектор-НК", г.Челябинск (срок свидетельства: 25.11.2024г.).
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2306
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2242 (97%) |
| Неуспешных поверок (СИ непригодно) | 64 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
59933-15: Описание типа
2025-59933-15.pdf
|
Скачать | 280 КБ | |
|
59933-15: Методика поверки
2025-mp59933-15.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Толщиномеры покрытий магнитные ТМ-МГ4 (далее по тексту - толщиномеры) предназначены для измерений толщины диэлектрических покрытий на магнитных основаниях и/или немагнитных токопроводящих основаниях из алюминиевых и цинковых сплавов, с использованием индукционного и/или вихретокового преобразователей.
Описание
Принцип действия толщиномеров основан на индукционном методе магнитного неразрушающего контроля и/или импульсном методе вихретокового неразрушающего контроля.
Конструктивно толщиномеры выполнены в виде переносного прибора, представляющего собой электронный блок со встроенным и/или выносным преобразователем, который подключается к электронному блоку кабелем через разъемное соединение. На лицевой панели электронного блока расположены клавиатура управления и дисплей для отображения результатов измерений. Толщиномеры комплектуются мерами толщины.
Толщиномеры выпускаются в четырех модификациях, которые отличаются пределами измерений, габаритными размерами, массой и конструктивным исполнением. Толщиномеры модификации ТМ-20МГ4 и ТМ-50МГ4 имеют выносной индукционный преобразователь.
Толщиномеры модификации ТМ-50МГ4М имеют встроенный в корпус электронного блока вихретоковый преобразователь и подключаемый кабелем через разъемное соединение выносной индукционный преобразователь.
Толщиномеры модификации ТМИ-200МГ4 имеют встроенный в корпус электронного блока индукционный преобразователь.
Заводской номер в виде цифрового обозначения и знак утверждения типа наносятся на маркировочную табличку корпуса электронного блока печатным способом в виде наклейки. Нанесение знака поверки на толщиномер не предусмотрено.

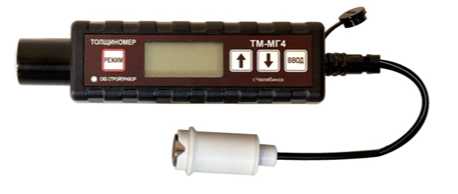

Общий вид толщиномеров представлен на рисунке 1.

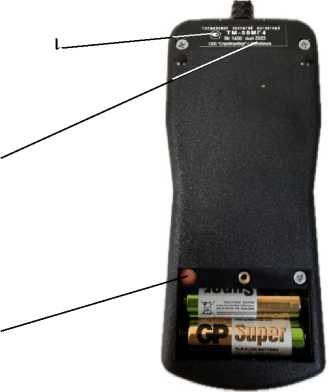

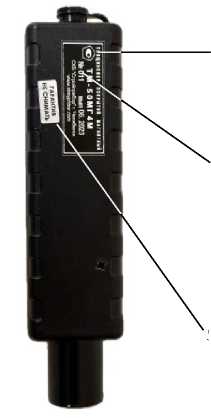

Обозначение мест нанесения знака утверждения типа, заводского номера, а также место пломбирования от несанкционированного доступа представлены на рисунке 2.
Цветовая гамма корпуса и дисплея толщиномеров может быть изменена по решению изготовителя.
а)
модификации ТМ-20МГ4; ТМ-50МГ4
б) модификация ТМИ-200МГ4
в)
модификация ТМ-50МГ4М
заводской номер
защитная пломба
Рисунок 1 - Общий вид толщиномера
знак утверждения типа
Рисунок 2 - Места нанесения заводского номера, знака утверждения типа и пломбирования от несанкционированного доступа
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
ТМ-20МГ4 ТМ-50МГ4 |
ТМИ-200МГ4 |
ТМ-50МГ4М | |
|
Идентификационное наименование ПО |
TM V1.02 |
TMI V1.01 |
TME V1.01 |
|
Номер версии (идентификационный номер) ПО |
V1.02 |
V1.01 |
V1.01 |
|
Цифровой идентификатор ПО ** |
13CC |
A805 |
21AF |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 | ||
|
* Номер версии ПО должен быть не ниже указанного | |||
Технические характеристики
|
Таблица 2 - Метрологические характеристики | ||||
|
Наименование характеристики |
Значение характеристик, для модификаций | |||
|
ТМ-20МГ4 |
ТМ-50МГ4 |
ТМ-50МГ4М |
ТМИ-200МГ4 | |
|
Диапазон измерений толщины покрытия, мм |
от 0 до 2 |
от 0 до 5 |
от 1 до 20 | |
|
Пределы допускаемой абсолютной погрешности измерений толщины покрытия, мм, в диапазоне измерений: - от 0 до 2 мм включ. - св. 2 до 5 мм включ. - от 1 до 20 мм включ. |
± (0,03h + 0,003) - - |
± (0,03h + 0,003) ± (0,05h + 0,005) - |
--± (0,03h + 0,1) | |
|
Цена единицы наименьшего разряда, в диапазоне измерений: от 0 до 2 (5) мм включ. от 1 до 10 мм включ. св. 10 до 20 мм включ. |
0,001 мм -- |
0,001 мм -- |
1 мкм -- |
- 0,01 мм 0,1 мм |
|
Примечание: h - значение измеренной толщины, мм | ||||
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение характеристик, для модификаций | ||
|
ТМ-20МГ4 ТМ-50МГ4 |
ТМ-50МГ4М |
ТМИ-200МГ4 | |
|
Потребляемая мощность, Вт, не более |
0,11 |
0,08 | |
|
Габаритные размеры: - электронного блока со встроенным преобразователем, мм, не более - электронного блока, мм, не более - индукционного преобразователя, мм, не более |
160 х 72 X 30 0 23 х 50 |
150х40х30 - 0 23 х 50 |
160 х 72 х 30 - - |
|
Масса, кг, не более |
0,34 |
0,2 |
0,34 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -10 до +40 до 95 | ||
|
Средняя наработка на отказ, ч, не менее |
4000 | ||
|
Средний срок службы, лет |
10 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке толщиномера, фотохимическим способом.
Комплектность
|
Таблица 4 - Комплектность толщиномеров | ||
|
Наименование |
Обозначение |
Количество, шт. |
|
Толщиномер покрытий магнитный |
ТМ-МГ4 |
1 |
|
Кабель связи с ПК |
- |
1 |
|
Программное обеспечение |
- |
1 |
|
Меры толщины |
МТ |
1 комплект ** |
|
Образец основания |
Fe, Al, Zn |
1 (3) *** |
|
Руководство по эксплуатации |
КБСП.427634.051-1 РЭ КБСП.427634.051-2 РЭ Э 26.51.66.123-051-2023 |
1**** |
|
Укладочный кейс |
- |
1 |
|
* Для передачи данных из архива электронного блока в ПК. * * Количество мер в комплекте в зависимости от модификации. * ** Тип и количество оснований в зависимости от модификации. * *** РЭ в зависимости от модификации. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документов КБСП.427634.051-1 РЭ, КБСП.427634.051-2 РЭ, Э 26.51.66.123-051-2023.
Нормативные документы
Государственная поверочная схема для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 3276;
ТУ 26.51.66.123-051-12585810-2023 «Толщиномеры покрытий магнитные ТМ-МГ4.
Технические условия» (взамен КБСП.427634.051 ТУ).
Другие Толщиномеры
