Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07

Назначение

Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07 (далее по тексту - счетчики МИР С-04, МИР С-05, МИР С-07) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной мощности, коэффициента мощности, частоты, среднеквадратических значений напряжений и силы переменного тока в электрических цепях переменного тока, а также для измерения показателей качества электрической энергии. Счетчики предназначены для организации многотарифного учета электрической энергии.

Счетчики МИР С-04 предназначены для непосредственного подключения к трехфазным четырехпроводным или однофазным цепям переменного тока с номинальным напряжением 220 В или 230 В. Счетчики МИР С-04 имеют функцию фазного учета электроэнергии и могут применяться как однофазные счетчики с возможностью одновременного подключения от одного до трех потребителей.

Счетчики МИР С-04 класса точности 0,2/0,2 предназначены для работы в трехфазных четырехпроводных или однофазных цепях переменного тока с номинальным напряжением 220 В или 230 В в автономном режиме в нормальных условиях по ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, при температуре плюс (23±3) °С и относительной влажности от 30 до 80 %.

Счетчики МИР С-05 предназначены для непосредственного подключения к однофазным цепям переменного тока с номинальным напряжением 220 В или 230 В и могут вести учет энергии по фазному, или по нейтральному проводу.

Счетчики МИР С-07 предназначены для работы в трехфазных трех и четырехпроводных цепях переменного тока с номинальным напряжением 57,7 В, 230 В или 220 В.

Подключение счетчиков МИР С-07 с номинальным напряжением 57,7 В к сети производится через измерительные трансформаторы напряжения и тока. Счетчики могут использоваться на подключениях с номинальными фазными/линейными напряжениями из ряда: 57,7/100; 63,5/110. Счетчики с номинальным напряжением 230 В могут использоваться

как с измерительными трансформаторами напряжения, так и без них на подключениях с номинальными фазными/линейными напряжениями из ряда: 127/220, 220/380, 230/400 В.

Счетчики МИР С-07 имеют цепи тока трансформаторного включения и цепи напряжения непосредственного или трансформаторного включения.

Счетчики МИР С-04 (за исключением счетчиков МИР С-04 класса точности 0,2/0,2), МИР С-05, МИР С-07 предназначены для эксплуатации:

- в автономном режиме;

- в составе автоматизированных систем контроля и учета электроэнергии;

- в составе совмещенных автоматизированных системах диспетчерского управления и автоматизированных системах контроля и учета электроэнергии;

- в составе автоматизированных систем управления наружным освещением.

- в составе систем телемеханики.

Описание

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.

Счетчики имеют в своем составе входные датчики напряжения и тока, аналого-цифровой преобразователь, микроконтроллер, устройства хранения и отображения измеряемых и вычисленных величин и набор интерфейсов.

В качестве датчиков напряжения в счетчиках используются резистивные делители напряжения. В качестве датчиков тока используются трансформаторы тока или шунты.

Счетчики (в зависимости от кода) имеют дополнительный датчик для измерения тока в нейтральном проводе сети.

Аналого-цифровой преобразователь производит измерения и вычисление значений входных величин под управлением микроконтроллера. Также микроконтроллер управляет процессом записи измеренных и вычисленных величин в энергонезависимую память, ведением журналов событий и выводом данных в интерфейсы и на индикатор.

Структуры условных обозначений счетчиков приведены на рисунках 1 - 3.

При наличии в счетчике нескольких, различающихся по типу, интерфейсов, функций, дополнительных функций или протоколов обмена, их коды записываются в соответствующей группе «Тип интерфейса», «Функции», «Дополнительные функции», «Протоколы обмена», согласно структуре условного обозначения счетчика, при этом последовательность задания кодов внутри этих групп произвольная. При наличии в счетчике нескольких однотипных интерфейсов их коды записываются последовательно по количеству однотипных интерфейсов. При отсутствии в счетчике интерфейсов, функций, дополнительных функций или протоколов обмена отсутствуют и соответствующие коды в условном обозначении.

Перечень поддерживаемых в счетчике интерфейсов, функций, дополнительных функций или протоколов обмена может быть расширен изготовителем функционалом, не влияющим на метрологические характеристики счетчика.

Пример записи счетчика при заказе:

Счетчик электрической энергии типа МИР C-07.02S-57-5(10)-RRZ1B-S2T2HQ-D.

Счетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направлений по четырем тарифам в двенадцати тарифных зонах по четырем типам дней.

Все регистрируемые счетчиками события фиксируются в журналах событий и затем хранятся в соответствующих архивах.

Счетчики (в зависимости от кода счетчика) обеспечивают измерение по классу S согласно ГОСТ IEC 61000-4-30-2017 и ГОСТ Р 30804.4.30-2013 следующих показателей качества электроэнергии:

- положительного и отрицательного отклонения напряжения;

- отклонения частоты;

- провала напряжения;

- перенапряжения.

МИР С-04.Х1-Х2-Х3-Х4-Х5-Х6-Х7

~|~ Протокол обмена_______________________________________

D - протокол DLMS/COSEM/СПОДЭС

Дополнительные функции1

E - счетчик наружной установки 2

S - счетчик внутренней установки на DIN-рейку 2)

Z - разъем для внешней антенны ZigBee

F - разъем для внешней антенны радиомодема G - разъем для внешней антенны GSM

I - накопительный источник питания

Функции

K - силовое реле

Sn - слаботочное реле, где n - количество реле

J - импульсные входы

Tn - вход телесигнализации, где n - количество входов

N - контроль тока в нейтрали L - резервное питание 24 В H - резервное питание 230 В Q - измерение показателей качества электроэнергии W - дополнительный функционал

V - контроль внешних воздействий

Тип интерфейса1

Gn - интерфейс GSM

Rn - интерфейс RS-485 Pn - интерфейс PLC En - интерфейс Ethernet Zn - интерфейс ZigBee Fn - радиоинтерфейс Bn - интерфейс Bluetooth, где n - версия от 1 до 93

Номинальный/максимальный ток

5(100) - номинальный ток 5 А (максимальный ток 100 А)

Номинальное напряжение

230 - номинальное фазное/линейное напряжение 3 х 230/400 В

Класс точности при измерении активной/реактивной энергии 02 - 0,2/0,2

05S - 0,5S/1

10 - 1/1

МИР C-05.X1-X2-X3-X4-X5-X6-X7

05S - 0,5S/1

10 - 1/1

МИР С-07.Х1-Х2-Х3-Х4-Х5-Х6-Х7

02S - 0,2S/0,5

05S - 0,5S/1

Работа со счетчиками через интерфейсы связи возможна как с помощью программного обеспечения «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» и «КОНФИГУРАТОР СЧЕТЧИКОВ МИР», так и с использованием программного обеспечения пользователей.

Доступ к конфигурации и данным счетчика защищен паролями (три уровня доступа).

Счетчики внутренней установки имеют в своем составе жидкокристаллический дисплей (далее - дисплей) для отображения измеренных и вычисленных параметров, а также дополнительной информации. Управление выводом информации на дисплей обеспечивается двумя или тремя кнопками управления, находящимися на лицевой панели счетчика.

Счетчики наружной установки не имеют встроенного дисплея и кнопок управления. Для считывания данных со счетчиков наружной установки используется удаленный дисплей потребителя МИР ДП-01 или МИР ДП-01.П.

Дисплей счетчиков внутренней установки имеет подсветку (в зависимости от кода счетчика), которая включается при нажатии любой из кнопок счетчика.

Счетчики (в зависимости от кода) позволяют управлять нагрузкой посредством встроенных силовых реле (с возможностью аппаратной блокировки срабатывания встроенных силовых реле), либо формировать сигналы управления внешними отключающими устройствами с помощью встроенных слаботочных реле по следующим критериям:

- по команде оператора, переданной по одному из интерфейсов счетчика;

- при превышении допустимого лимита потребляемой активной мощности;

- при превышении заданного порога по напряжению;

- при недопустимом перегреве счетчика;

- при превышении допустимого лимита потребляемого тока;

- при воздействии внешнего магнитного поля, превышающего установленные в ГОСТ 31819.21-2012 и ГОСТ 31819.23-2012 значения, в течение времени, заданного при конфигурировании;

- при превышении допустимого значения дифференциального тока;

- по годовому расписанию;

- и по другим критериям, приведенным в эксплуатационной документации.

Счетчики (в зависимости от кода счетчика) имеют не менее одного оптического испытательного выхода с параметрами по ГОСТ 31818.11.

Счетчики МИР С-04, МИР С-07 внутренней установки на щит имеют два испытательных электрических выхода:

- импульсный выход активной энергии прямого и обратного направлений;

- импульсный выход реактивной энергии прямого и обратного направлений.

Счетчики (в зависимости от кода счетчика) имеют входы телесигнализации и выходы телеуправления.

По требованию заказчика счетчики (в зависимости от кода) могут комплектоваться модулем интерфейсным, модификация поставляемого модуля выбирается при заказе. Установка и удаление модуля интерфейсного не влияет на метрологические характеристики счетчика.

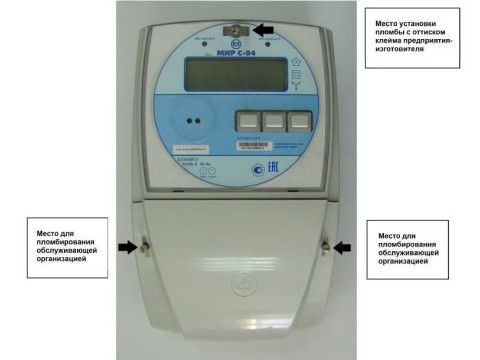

Общий вид счетчиков и схемы пломбировки от несанкционированного доступа, обозначения мест нанесения знака поверки, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа представлены на рисунках 4-13.

Место нанесения

информации об эксплуатирую

щей организации

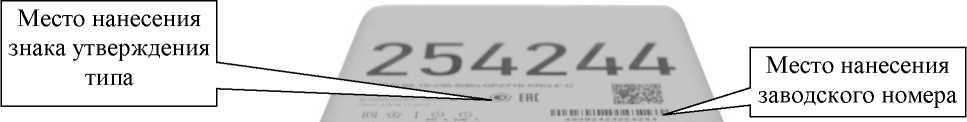

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы обслуживающей организации

Место нанесения знака поверки

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

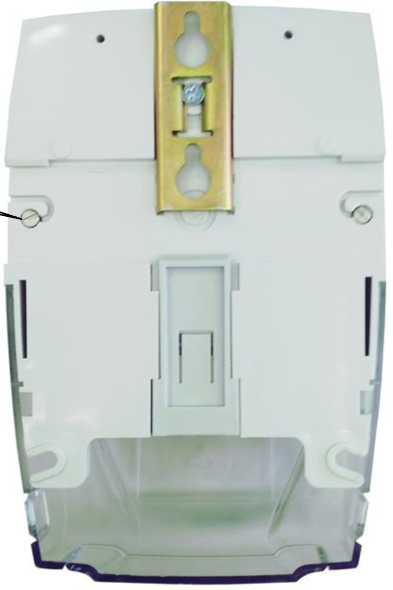

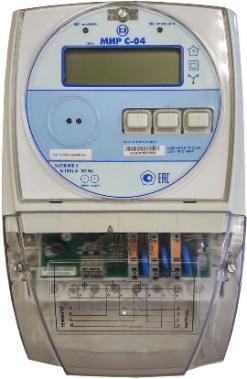

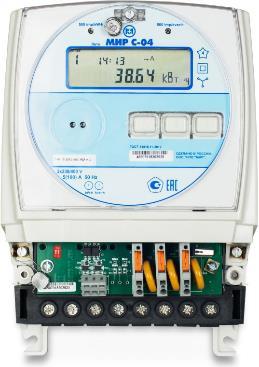

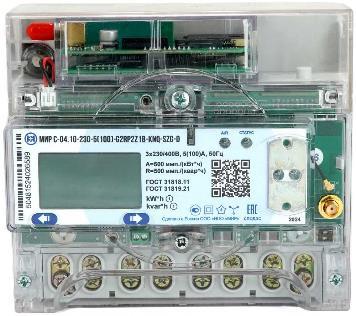

Рисунок 5 - Общий вид счетчиков МИР С-04 внутренней установки на DIN-рейку и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

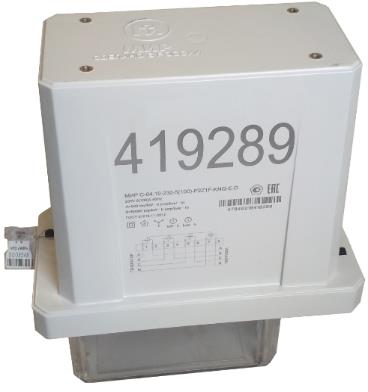

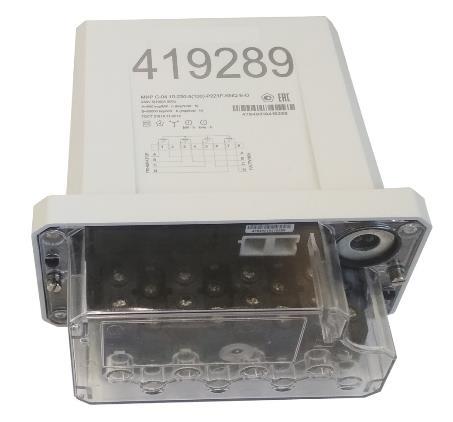

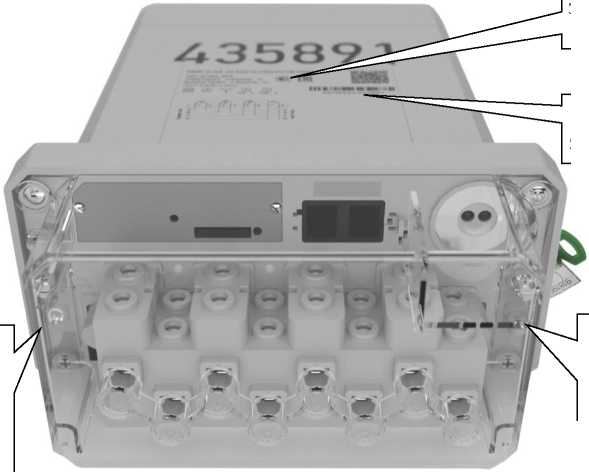

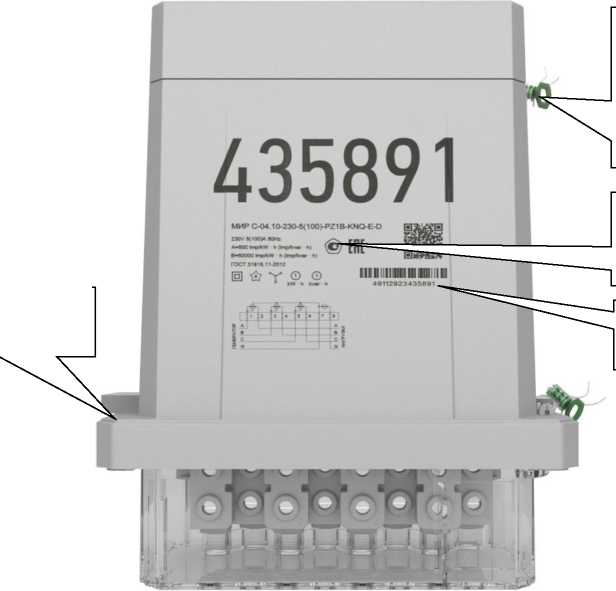

Рисунок 6 - Общий вид счетчиков МИР С-04 наружной установки и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место нанесения информации об эксплуатирующей организации

Место нанесения

заводского номера

знака утверждения типа

Место нанесения

Место нанесения информации об эксплуатирующей организации

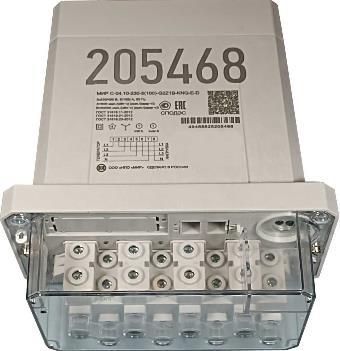

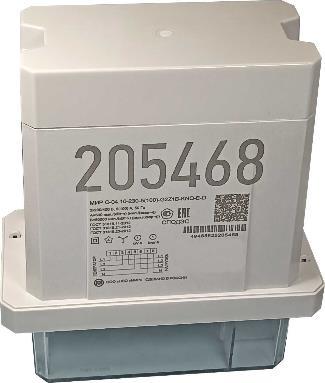

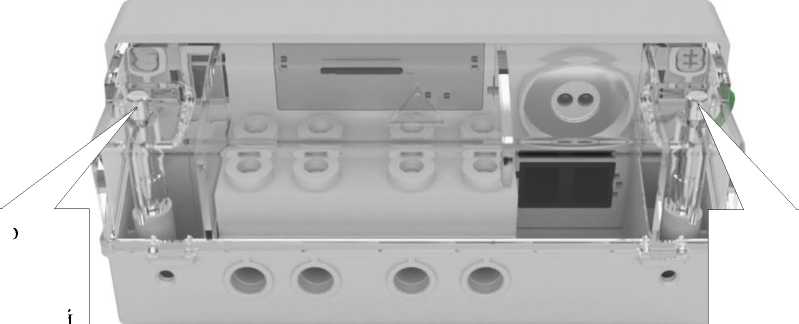

Рисунок 7 - Общий вид счетчиков МИР С-04 наружной установки с отсеком для установки модуля интерфейсного и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

Место установки пломбы обслуживающей организации

Место нанесения

знака поверки

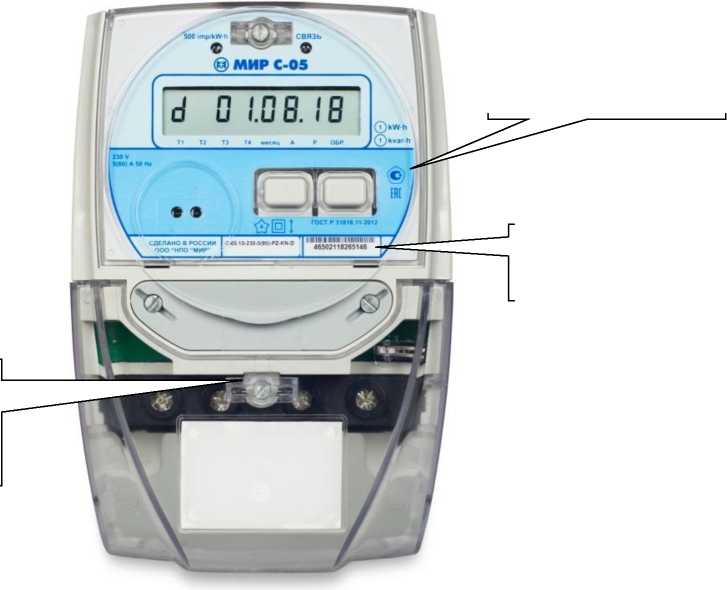

Рисунок 8 - Общий вид счетчиков МИР С-05 внутренней установки на щит и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

Место нанесения знака утверждения типа

Место нанесения

заводского номера

Место нанесения информации об эксплуатирующей организации

Место нанесения информации об эксплуатирующей _________организации     ____

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

Место нанесения заводского номера

Место установки пломбы обслуживающей организации

luuTvm н «12        иди*

МИР с-05.10-230-5(80)- P21I3-KN0-S-D

Место нанесения знака утверждения типа

Место нанесения знака поверки

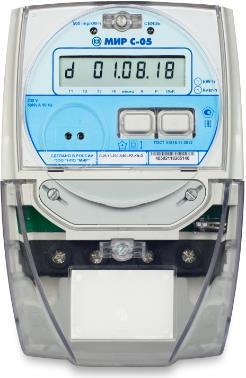

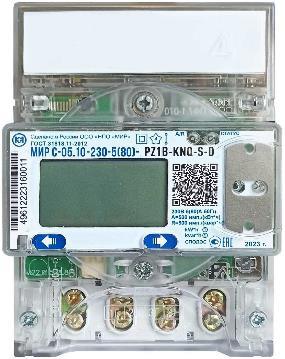

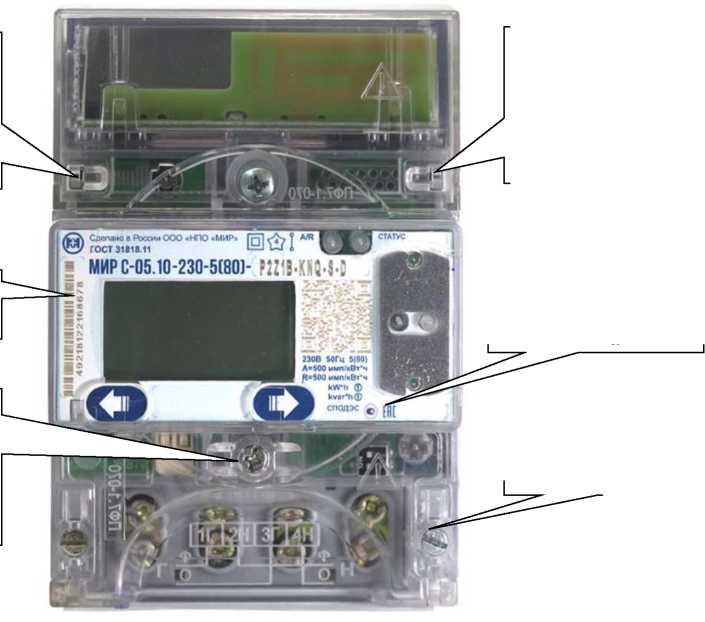

Рисунок 9 - Общий вид счетчиков МИР С-05 внутренней установки на DIN-рейку и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

Место нанесения

знака поверки

Место нанесения знака утверждения типа

Место установки пломбы обслуживающей организации

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место нанесения информации об эксплуатирующей организации

Место нанесения заводского номера

Место нанесения информации об эксплуатирующей организации

Место установки пломбы обслуживающей организации

Место нанесения

знака утверждения типа

Место нанесения знака поверки

1Ш I I -

Место нанесения

заводского номера

Место нанесения информации об эксплуатирующей организации

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

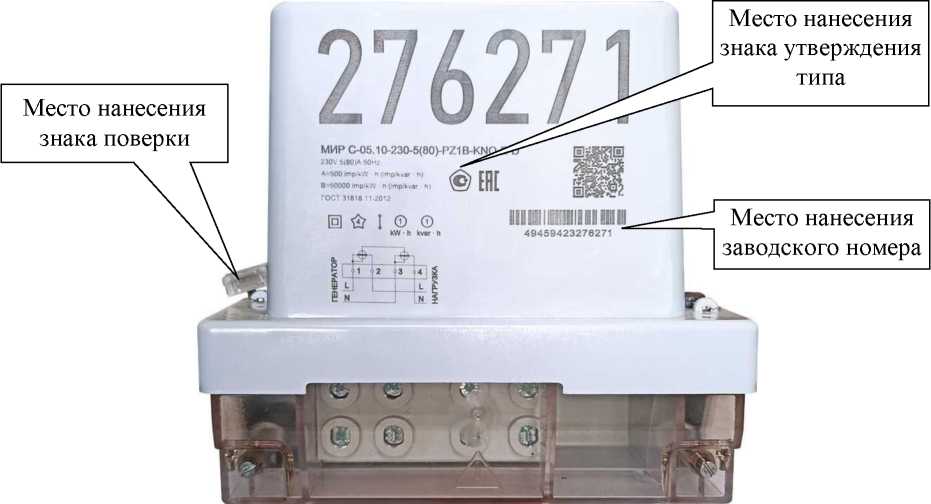

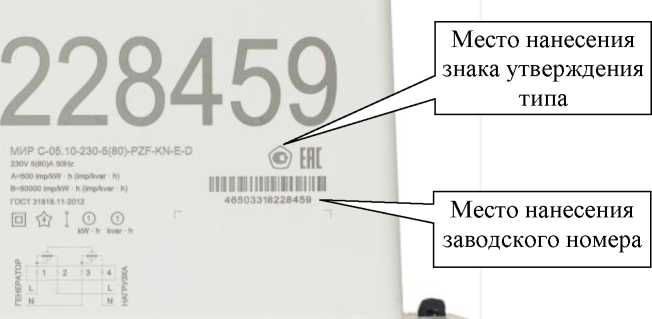

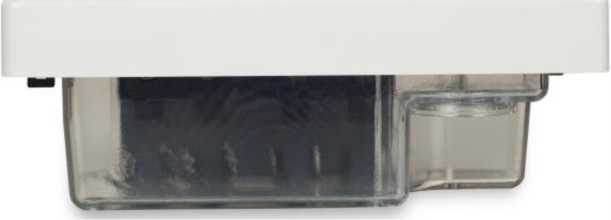

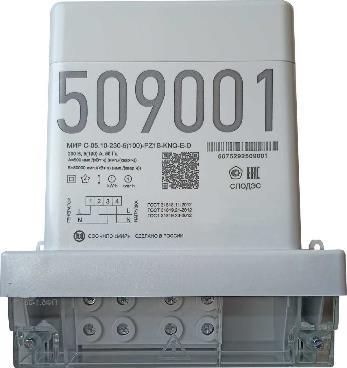

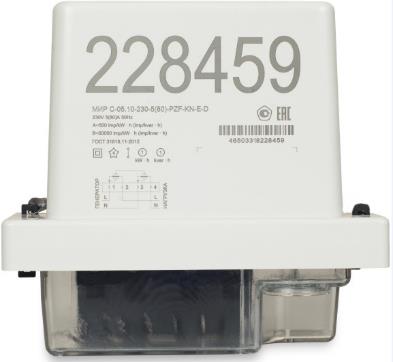

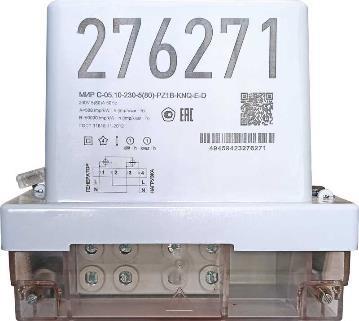

Рисунок 10 - Общий вид счетчиков МИР С-05 наружной установки с двумя вариантами исполнения крышки клеммной колодки и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

Место нанесения знака поверки

509001

м»1"=ск. а гх &;:>?> =г-с-НЭЕ D

сподас

Место установки пломбы обслуживающей организации

Место нанесения

заводского номера

Место нанесения

знака утверждения типа

Место нанесения информации об эксплуатирую щей организации

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

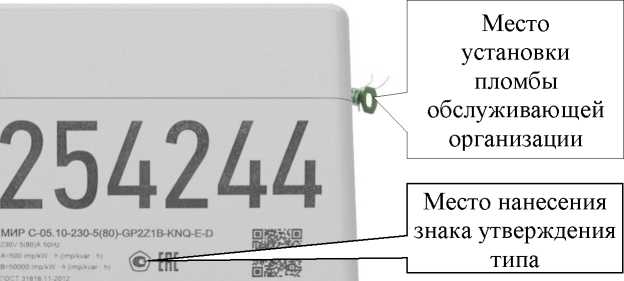

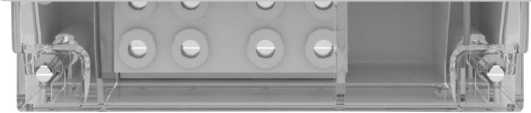

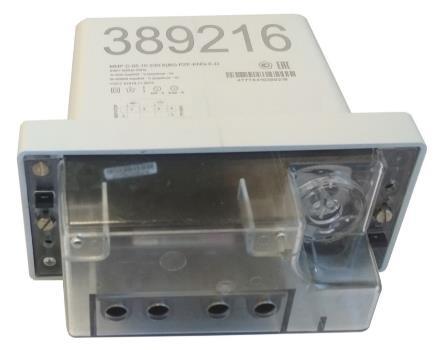

Рисунок 11 - Общий вид счетчиков МИР С-05 наружной установки с отсеком для установки модуля интерфейсного и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

Место нанесения информации об эксплуатирующей организации

Место нанесения заводского номера

Место установки пломбы обслуживающей организации

Место нанесения знака утверждения типа

Место установки пломбы обслуживающей организации

Место нанесения знака поверки

Место установки пломбы обслуживающей организации

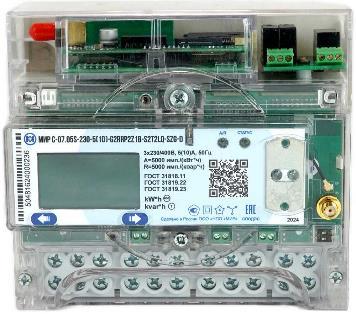

Рисунок 12 - Общий вид счетчиков МИР С-07 внутренней установки на DIN-рейку и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

Место нанесения

знака поверки

Место нанесения информации об эксплуатирующей организации

Место нанесения

Место нанесения

заводского номера

Место нанесения

заводского номера

Место нанесения знака утверждения типа

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

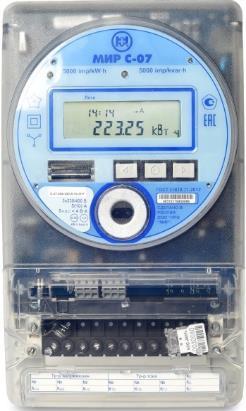

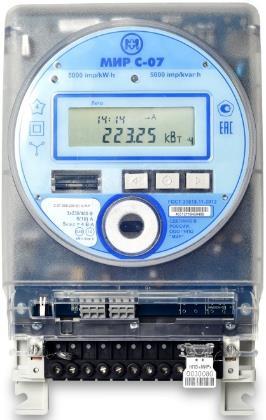

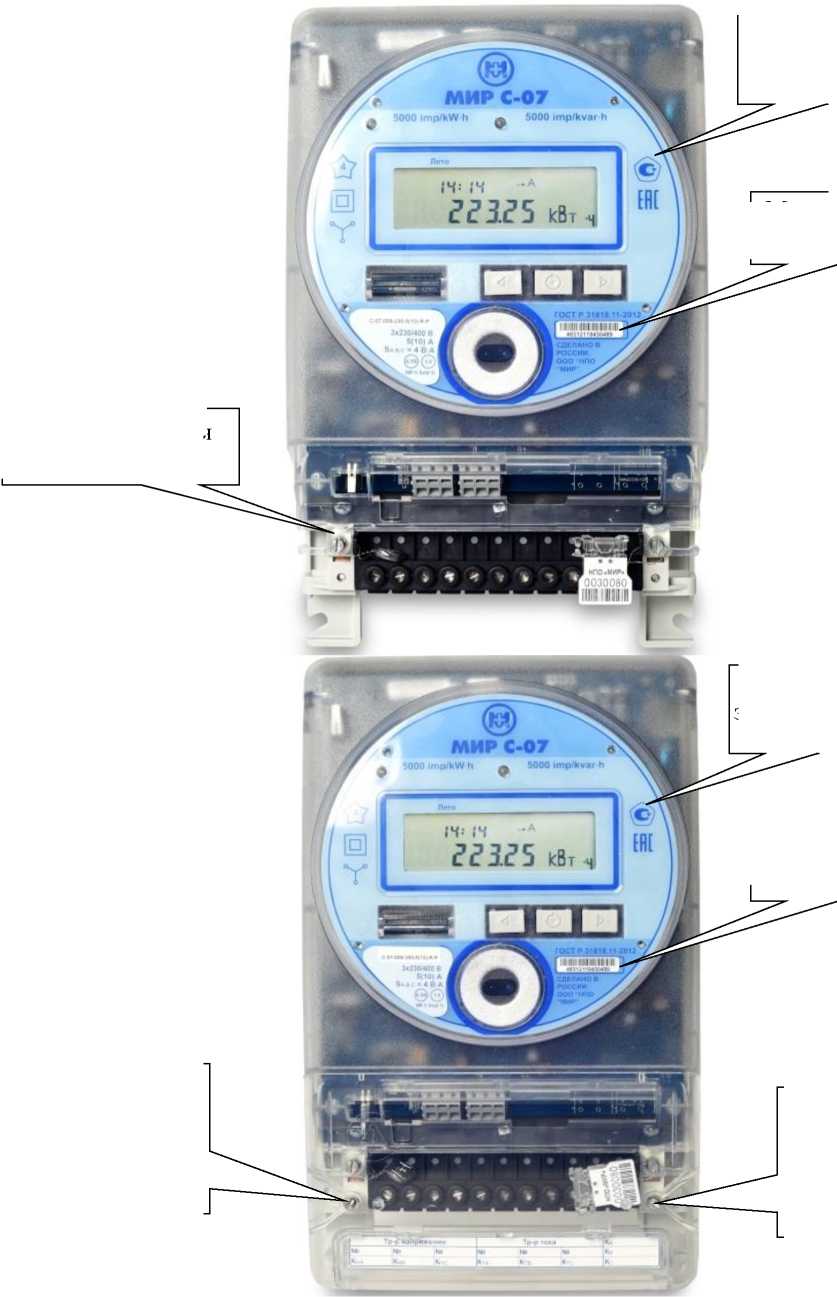

Рисунок 13 - Общий вид счетчиков МИР С-07 внутренней установки на щит и схемы пломбировки от несанкционированного доступа, обозначение мест нанесения заводского номера, знаков поверки и утверждения типа

знака утверждения типа

Счетчики могут иметь цветовое оформление корпуса отличное от приведенных на рисунках 4-11 цветов.

Счетчики имеют пломбировку завода-изготовителя и имеют возможность опломбировки организациями, осуществляющими поверку счетчика.

Кроме механических пломб счетчики имеют датчики вскрытия (электронные пломбы) крышки корпуса, крышки клеммной колодки и крышки отсека модуля интерфейсного (при наличии). Электронные пломбы работают как при включенном в сеть счетчике, так и при нахождении счетчика в отключенном состоянии. Факты вскрытия крышек и время вскрытия фиксируются в журнале событий.

Счетчики всех модификаций имеют датчик переменного и постоянного магнитного поля. Счетчики (в зависимости от кода) имеют датчик электромагнитного поля высокой частоты и датчик наклона. Факты воздействия на счетчик фиксируются в журнале событий.

Счетчики, прошедшие поверку, имеют навесные пломбы предприятия-изготовителя и пломбу с оттиском поверительного клейма. Пломбы расположены на головках пломбировочных винтов, крепящих лицевую крышку к основанию счетчика внутренней установки или крепящих клеммную колодку к корпусу счетчика наружной установки.

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится:

- методом термотрансферной печати на маркировочную этикетку, фиксируемую на внутренней стороне корпуса счетчика установки на щит;

- методом лазерной гравировки на корпус счетчика наружной установки и установки на DIN-рейку.

Программное обеспечение

Встроенное программное обеспечение счетчика (в дальнейшем - ПО) реализовано аппаратно (в управляющем микроконтроллере) и не может быть считано. Встроенное ПО разделено на метрологически значимую и метрологически незначимую (коммуникационную) части.

Идентификационные данные встроенного ПО счетчика приведены в таблице 1.

Номер версии ПО может быть считан со счетчиков по интерфейсам.

Таблица 1 - Идентификационные данные встроенного ПО

1)Номер версии метрологически значимой части ПО определяют первые две цифры.

2) Под Х обозначен набор символов, задающих номер версии метрологически незначимой

(коммуникационной) части.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с документом Р 50.2.077-2014.

Программное    обеспечение    «КОНФИГУРАТОР    СЧЕТЧИКОВ    МИР»

и «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» (внешнее) устанавливается на персональный компьютер и предназначено для конфигурирования счетчиков и считывания показаний.

Мобильные приложения МИР ДП (внешнее) устанавливается на мобильных устройствах, поддерживающих интерфейс связи Bluetooth, и предназначено для считывания показаний.

Мобильное приложение МИР ЛК устанавливается на мобильных устройствах, поддерживающих интерфейс связи Bluetooth, и предназначено для считывания данных со счетчика и их передачи ресурсоснабжающим организациям.

Метрологические характеристики счетчиков нормированы с учетом ПО.

Технические характеристики

Счетчики МИР С-04, МИР С-05 удовлетворяют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.

Счетчики МИР С-07 удовлетворяют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.

Счетчики не имеют самохода после приложения напряжения, равного 1,15 Uном, и при отсутствии тока в цепях тока.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Таблица 5 - Пределы допускаемой основной погрешности счетчиков при измерении активной энергии счетчиков класса точности 0,2

Примечание - Здесь и далее по тексту знаком «L» обозначена индуктивная нагрузка, знаком «С» - емкостная.

Таблица 6 - Пределы допускаемой основной погрешности счетчиков при измерении реактивной

энергии счетчиков класса точности 0,2_____________________________________________________

Таблица 7 - Пределы допускаемой основной погрешности счетчиков при измерении реактивной

энергии счетчиков класса точности 0,5____________________________________________________

Пределы допускаемой основной погрешности счетчиков МИР С-04 при измерении активной и реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, не превышают пределов допускаемой основной погрешности счетчиков при симметричной нагрузке.

Пределы допускаемой дополнительной погрешности счетчиков МИР С-04 и МИР С-05 класса точности 0,5S при измерении активной энергии прямого и обратного направлений, вызванной воздействием постоянной составляющей, четными и нечетных гармониками в цепи переменного тока не превышают ±2 %.

Средний температурный коэффициент и дополнительные погрешности измерения активной энергии не превышают пределов, установленных в ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 для соответствующего класса точности.

Средний температурный коэффициент и дополнительные погрешности измерения реактивной энергии, счетчиков класса точности 1, не превышают пределов, установленных в ГОСТ 31819.23-2012 для класса точности 1.

Средний температурный коэффициент и дополнительные погрешности измерения реактивной энергии, счетчиков класса точности 0,5, не превышают JA от пределов, установленных в ГОСТ 31819.23-2012 для класса точности 1.

Счетчики наружной установки по условиям эксплуатации соответствуют группе исполнения 4 по ГОСТ 22261-94. Диапазон рабочих температур - от минус 50 °С до плюс 70 °С.

Счетчики внутренней установки (кроме МИР С-04 класса точности 0,2/0,2) по условиям эксплуатации соответствуют группе исполнения 2 по ГОСТ 22261-94. Диапазон рабочих температур - от минус 50 °С до плюс 70 °С.

Таблица 8 - Мощность потребляемая счетчиками

Знак утверждения типа

наносится на лицевую панель счетчиков при изготовлении любым технологическим способом и в формуляр типографским способом.

Комплектность

Таблица 9 - Комплектность счетчика МИР С-04 класса точности 0,2/0,2

Таблица 10 - Комплектность счетчика МИР С-04 классов точности 1/1 и 0,5 S/1

Таблица 11 - Комплектность счетчика МИР С-05

Таблица 12 - Комплектность счетчика МИР С-07

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации:

- М15.034.00.000 РЭ для счетчиков МИР С-04 класса точности 1/1 и 0,5S/1 (раздел 6 «Устройство и работа»);

- М15.034.00.000-50 РЭ для счетчиков МИР С-04 класса точности 0,2/0,2 (раздел 4 «Устройство и работа»);

- М15.035.00.000 РЭ для счетчиков МИР С-05 (раздел 6 «Устройство и работа»);

- М15.037.00.000 РЭ для счетчиков МИР С-07(раздел 6 «Устройство и работа»).

Нормативные документы

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения

ГОСТ IEC 61000-4-30-2017 Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии

ГОСТ Р 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерения показателей качества электрической энергии

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 28906-91 Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными

ТУ 4228-005-51648151-2015 Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07. Технические условия

Приказ Росстандарта от 10 сентября 2025 г. № 1932 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
