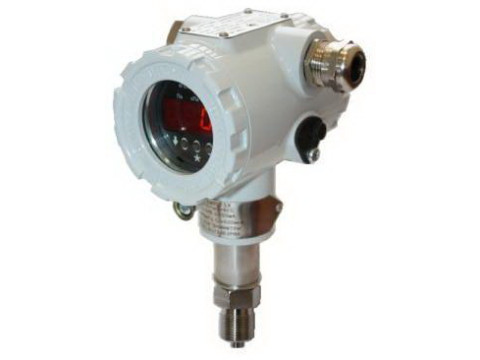

Преобразователи давления измерительные СДВ-SMART

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EPDD_hart.a43

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Верхние пределы измерений (ВПИ)*:

- для преобразователей избыточного давления

- для преобразователей абсолютного давления

- для преобразователей давления-разрежения с различающимися по абсолютному значению ВПИ избыточного давления и разрежения:

- по избыточному давлению

- по разрежению

- для преобразователей давления-разрежения с одинаковыми по абсолютному значению ВПИ избыточного давления и разрежения

от 25 кПа до 100 МПа от 4 кПа до 16 МПа

от 0,125 кПа до 16 МПа

от 0,125 кПа до 100 кПа

от 0,125 до 100 кПа

Пределы допускаемой основной приведенной к ВПИ погрешности у, %

В соответствии с таблицами 3-5

Пределы допускаемой дополнительной приведенной к ВПИ погрешности рт, вызванной изменением температуры окружающего воздуха на каждые 10 °С, %

В соответствии с таблицами 3-5

Вариация выходного сигнала, % от ВПИ, не более

0,5- Y

Пульсация выходного сигнала, % от ВПИ, не более: - в диапазоне частот от 0,06 до 5 Гц включ. - в диапазоне частот от 5 до 106 Гц

0,7-у 0,25

Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ**

±0,1 • Р -Рв

Пределы дополнительной приведенной погрешности, вносимой разделителем сред, % от ВПИ**

±0,04; ±0,075; ±0,1; ±0,15;

±0,2; ±0,25; ±0,4;

±0,5; ±0,6; ±1,0; ±1,5

Пределы дополнительной приведенной погрешности, вносимой разделителем сред с капиллярной линией, % от ВПИ**

±0,04; ±0,075; ±0,1; ±0,15;

±0,2; ±0,25; ±0,4; ±0,5;

±0,6; ±1,0; ±1,5; ±2,0; ±2,5

* Допускается указывать ВПИ преобразователей в других единицах давления, допущенных к применению в Российской Федерации. ВПИ преобразователей, поставляемых на экспорт, могут быть выражены в единицах величин, предусмотренных договором (контрактом), заключенным с заказчиком

* * Фактическое значение пределов допускаемой дополнительной приведенной погрешности указано в паспорте

Модифик ация преобраз ователей

Пределы допускаемой основной приведенной погрешности у, ±, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности у, вызванной изменением температуры окружающего воздуха на каждые 10 °С, ±, % от ВПИ*

Ртах/3 < Рв < Р max

Рmax 10 < Рв <Ртах/3

Ртах/25<Рв

<Ртах/10

Ртах/100<Рв

<РтаХ25**

1041

0,04/(0,05+0,03—)

'                   Рв '

0,04+0,006*(Ргр2--3)/ (0,05+0,03 ^Ц

Рв '

0,082+0,01*(РР2£-10)/ (0,1+0,04 ^Ц

Рв '

0,232+0,02*(Рр2--25)/ (0,1+0,04^ )

Рв '

0,075/ (0,05+0,05—)

'                   Рв '

0,075+0,007*(Рр2--3)/ (0,05+0,05^)

Рв '

0,124+0,012* (^-10)/ (0,1+0,04 Р^2-) Рв '

0,304+0,024*(Р;р2--25)/ (0,1+0,04^) Рв

0,15/

(0,05+0,05 —)

Рв '

0,5/ (0,1+0,04 ^) Рв

0,39+0,036^^-25)/ (0,1+0,04^)

Рв '

0,25/

(0,05+0,05 —) Рв

0,58+0,05^^-25)/ (0,1+0,04^22-)

Рв '

0,5/

(0,1+0,05 —) Рв

1,0/ (0,1+0,04 ^) Рв

0,95+0,07^^-25)/ (0,1+0,04^)

Рв '

* Ртах - максимальный верхний предел измерений для соответствующей модификации преобразователя.

Рв - верхний предел измерений, на который настроен преобразователь.

Рраб - значение рабочего избыточного давления

Значения рассчитанных пределов допускаемой основной приведенной погрешности округляют до двух значащих цифр

* * Для преобразователей с маркировкой «S»

Модификации преобразователей

Пределы допускаемой основной приведенной погрешности у, ±, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности рт, вызванной изменением температуры окружающего воздуха на каждые 10 °С, ±, % от ВПИ

РтЛ0 < Рв < Pmax

Ртах/25<Рв<Ртах/10

РтЛ00<Рв<Рт»/25*

1050

0,15/

(0,05+0,05 —)

Рв '

0,5/ (0,1+0,04 ^) Рв '

0,39+0,036^^-25)/ (0,1+0,04^)

0,25/

(0,05+0,05 —)

Рв '

0,58+0,05^^-25)/ (0,1+0,04^)

Рв '

0,5/

(0,1+0,05 —)

Рв '

1,0/ (0,1+0,04 ^) Рв '

0,95+0,07^^-25)/ (0,1+0,04^) Рв

Модификации преобразователей

Пределы допускаемой основной приведенной погрешности у, ±, % от ВПИ/

пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, ±, % от ВПИ

Ртах/3 < Рв < Ртах

Ртах/10 < Рв < Ртах/3

Ртах/'25<Рв<Рпах/10

Ртах/100 < Рв < Ртах/25*

1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150,1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351,2350

0,04/ (0,05+0,03 Ртах)**

Рв ’

0,04+0,006*(Р!Ра^-3)/

(0,05+0,03 —) Рв

0,082+0,01*(Р!Ра^-10)/ (0,1+0,04Р^а^ )

Рв

0,232+0,02*(РР^-25)/ (0,1+0,04^ ) Рв

0,075/

(0,05+0,05 —) Рв '

0,075+0,007*(Р!Ра^-3)/ (0,05+0,05 —)

Рв '

0,124+0,012*(РгРа^-10)/ (0,1+0,04 ^) Рв

0,304+0,024*(Р;Ра^-25)/ (0,1+0,04^ ) Рв

0,1/

(0,05+0,05 —) Рв

0,15/

(0,05+0,05 —) Рв

0,5/ (0,1+0,04 Р^а±) Рв '

0,36+0,03^^-25)/ (0,1+0,04Р^ва- )

Рв '

0,15/ (0,05+0,05 —)

'                  Рв '

0,39+0,036^^-25)/ (0,1+0,04^ )

Рв '

0,25/ (0,05+0,05 —)

'                  Рв '

0,58+0,05^^-25)/ (0,1+0,04^^01^ )

Рв '

0,5/ (0,1+0,05 —)

'                Рв '

1,0/ (0,1+0,04 Р^а±) Рв

0,95+0,07^^-25)/ (0,1+0,04^20* )

Рв '

* Для преобразователей с маркировкой «S»

Значения рассчитанных пределов допускаемой основной приведенной погрешности округляют до двух значащих цифр

* * Не распространяется для преобразователей с выходным сигналом LoRa и Nblot и для преобразователей давления-разрежения с одинаковыми по абсолютному значению ВПИ избыточного давления и разрежения от 0,125 до 1 кПа

Наименование характеристики

Значение

Выходной сигнал:

аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола HART; аналоговый сигнал напряжения постоянного тока от 0,8 до 3,2 В; цифровой сигнал на базе интерфейса RS485, LoRa, Nblot; аналоговый сигнал напряжения постоянного тока от 0,8 до 3,2 В, совмещенный с цифровым сигналом протокола HART

Напряжение питания постоянного тока, В:

- для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка»

- для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь»

- номинальное значение

для преобразователей с выходным сигналом по напряжению

для остальных преобразователей

от 3 до 42

от 3 до 24

7±0,5 24±0,5

Потребляемая мощность, В^А, не более:

- для преобразователей невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка»

- для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь»

1,5

1,2

Масса (в зависимости от модификации преобразователя), кг, не более

12

Габаритные размеры, мм, не более:

- высота

- ширина

- длина

220

155

110

Условия эксплуатации

- температура окружающего воздуха, °С

для преобразователей с выходным сигналом LoRa

Nblot

для остальных преобразователей

- относительная влажность, %, не более

от -55 до +85

от -20 до +85

от -61 до +85

100 при температуре +30 °С

Средний срок службы, лет

14

Средняя наработка на отказ, ч

157 000

Наименование

Обозначение

Количество

Преобразователь давления измерительный

СДВ-SMART

1 шт.

Этикетка(паспорт)

АГБР.406239.001-33 ПС

1 экз.

Методика поверки

-

1 экз.*

Руководство по эксплуатации

АГБР.406239.001-ХХРЭ

1 экз.*

* По требованию или в электронном виде
