Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1

Номер в ГРСИ РФ: 62420-15
Производитель / заявитель: ООО "Инжиниринговый Центр", г.Москва
Скачать
62420-15: Описание типа СИ Скачать 145.5 КБ
Нет данных о поставщике
Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Информация по Госреестру

Основные данные
Номер по Госреестру 62420-15
Наименование Стенд для измерения массы, координат центра масс и моментов инерции
Модель МЦИ-1200М1
Срок свидетельства (Или заводской номер) зав.№ 006
Производитель / Заявитель

ООО "Инжиниринговый Центр", г.Москва

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 1
Найдено поверителей 1
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

62420-15: Описание типа СИ Скачать 145.5 КБ

Описание типа

Назначение

Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1 (далее - стенд) предназначен для измерений массы, координат центра масс в трехмерной ортогональной системе координат OXYZ и трех моментов инерции изделия относительно центральных ортогональных осей О'Х', O'Y', O'Z', полученных параллельным переносом осей ОХ, OY и OZ в центр масс изделия.

Описание

Конструктивно стенд состоит из взвешивающей системы, измерительновычислительного и управляющего комплекса (ИВУК) и рабочего места оператора.

В состав взвешивающей системы стенда входят неподвижная платформа, установленные на ней грузоприемное устройство и изолированные колебательные системы. Грузоприемное устройство представляет собой четыре тензорезисторных весоизмерительных датчика, многокомпонентный тензометрический датчик сил и моментов сил и рабочий стол, служащий для монтажа объекта измерений. Изолированные колебательные системы представляют собой три платформы, установленные друг на друга с помощью одностепенных шарниров, и пружины, обеспечивающие колебание платформ относительно соответствующих осей.

В состав ИВУК стенда входят шкаф управления стендом, пост управления, переносной пульт ручного управления, первичные преобразователи (датчики), два мотор-редуктора и один линейный механизм. Шкаф управления стендом включает в себя промышленный логический контроллер, два измерительных блока, промышленный компьютер и элементы системы управления стендом.

Принцип действия стенда при измерении массы основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза.

Принцип действия стенда при измерении координат центра масс и моментов инерции основан на преобразовании деформации упругого элемента многокомпонентного тензометрического датчика, возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, изменяющийся пропорционально моменту силы, создаваемому объектом измерений при отклонении его на некоторый угол (статический режим) или при колебательном движении (динамический режим) относительно одной из координатных осей.

Общий вид стенда приведен на рисунке 1. Пломбы от несанкционированного доступа устанавливаются на два измерительных блока. Схема расположения измерительных блоков на стенде показана на рисунке 1, схема пломбировки - на рисунке 2.

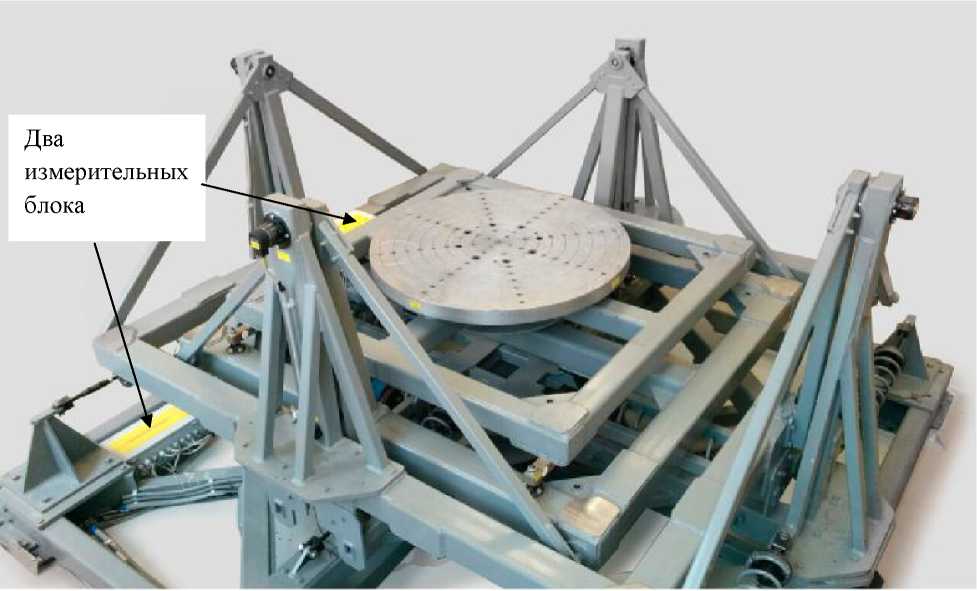

Рисунок 1 - Общий вид стенда МЦИ-1200М1

Пломба

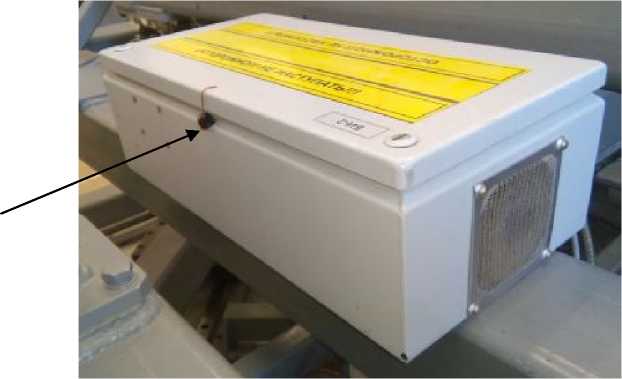

Рисунок 2 - Место установки пломбы на измерительном блоке

Программное обеспечение

Программное обеспечение (далее - ПО) является автономным, используется на промышленном компьютере, входящем в состав ИВУК стенда.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается средствами операционной системы, установленной на промышленном компьютере (авторизация пользователя при входе в операционную систему). Кроме того, при запуске ПО пользователь должен авторизоваться. Доступ к программному обеспечению контроллеров невозможен без применения специализированного программного обеспечения. Защиту ПО и измеренных данных от прекращения подачи электропитания осуществляет источник бесперебойного питания.

Контроль целостности ПО осуществляется при его запуске. В случае нарушения целостности ПО, пользователь увидит на экране сообщение о неработоспособности ПО.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014. Идентификация ПО (таблица 1) осуществляется путем расчета контрольных сумм файлов, реализующих модули ПО. Расчет производится с помощью программы DivHasher 1.2, полученной с электронного ресурса http:/softmydiv.net/win/adload179215-DivHasher.html.

Технические характеристики

Таблица 1 — Идентификационные данные ПО

Идентиф икационные данные (признаки)

Значение

Идентификационное наименование ПО

Tenzor_v1.0.exe

CalcMass.exe

tenzorMassC al cul ator.py с

CalcMC.exe

tenzorStati cMxC alculator.py с

CalcMI.exe

tenzorDynamicCalculateNew.py с

CalcMIyz.exe

tenzorDynamicCalculateSpecial.pyc

tepy.pyс

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

Цифровой идентификатор программного обеспечения ПО в формате CRC32

1B1CA916

1A2A0CD9

AFD50288

16D259B6

F43BFD4C

E780A3B4

5BD73BB7

36CBADAF

B37BC18D

0346C4E3

Цифровой идентификатор программного обеспечения ПО в формате MD5

12B900009D2E220F2778A742C5BE00178

DAB4E50A8F49566900F18FF3A82C5E28

472A433 AAC0BB18294F151A523BD1642

F3CA6250F185FFC3E97C240106EE0DA3

E2D8DF9750F4B574234E2EE0C2830913

366CF035B701DE8244DE593E3826EBAD

B87F50FB8DFC704B31C14AB3FF52464E

CC9D752C76E7AAF114F3FBAF6C3D0725

6E55E9B69165210AE670FE186E550FBC

BF3623E556BFE472FEFD5AB12F4351A0

Метрологические и технические характеристики

Таблица 2

Наименование параметра

Значение

Технические характеристики объектов измерений

Габаритные размеры, мм, не более: по осям OY и OZ

1200

по оси ОХ

2200

Масса, кг

от 50 до 1200

Моменты инерции, кг м2:

относительно оси О'Х'

от 2 до 100

относительно оси O'Y'

от 4 до 510

относительно оси O'Z'

от 4 до 580

Технические и метрологические характеристики стенда

Диапазон измерений массы, кг

Пределы допускаемой абсолютной погрешности в диапазоне измерений, кг:

от 50 до 1200

от 50 до 200 включ.

± 0,5

св. 200 » 500 »

± 1,0

» 500 » 1200 »

± 1,5

Диапазон измерений координат центра масс по оси ОХ, мм

Пределы допускаемой абсолютной погрешности по оси ОХ в диапазоне измерений, мм

от 40 до 1200

от 40 до 600 включ.

± 1,0

св. 600 » 900 »

± 1,5

» 900 » 1200 »

± 2,0

Диапазон измерений координат центра масс по осям OY и OZ, мм

Пределы допускаемой абсолютной погрешности измерения по осям OY и OZ при высоте от установочной поверхности изделия до расчетного положения центра масс, мм

± 100

от 40 до 600 включ.

± 1,0

св. 600 » 900 »

± 1,5

» 900 » 1200 »

± 2,0

Диапазон измерений моментов инерции, кг м2:

относительно оси О'Х'

от 2 до 100

относительно оси O'Y'

от 4 до 510

относительно оси O'Z'

от 4 до 580

Пределы допускаемой приведенной к верхней границе диапазона измерений погрешности, %:

± 1,0

Угол наклона установочной поверхности рабочего стола к горизонтальной плоскости, градусов, не более

± 0,5

Расстояние от нулевой отметки анкерных площадок стенда до плоскости установки изделия на рабочий стол стенда, мм, не более

1200

Масса стенда без учета анкеров, закладных элементов и массы конструкций фундамента, кг, не более

3800

Габаритные размеры стенда, мм, не более:

длина

3250

ширина

3250

высота

1700

Напряжение питания, В

380 ± 38

Частота сети, Гц

50 ± 10

Потребляемая мощность, кВт, не более

2

Продолжение таблицы 2

Условия эксплуатации

Температура воздуха, оС

от 15 до 25

Относительная влажность, %

от 30 до 80

Знак утверждения типа

наносится на корпус стенда в виде наклейки и на титульные листы эксплуатационных документов типографским способом.

Комплектность

Таблица 3

Обозначение составной части стенда

Наименование составной части стенда

Количество, шт.

ИЦ1.01.Н.016.000.000

Взвешивающая система

1 компл.

ИЦ1.01.Н.016.990.000

Измерительно-вычислительный и управляющий комплекс (ИВУК)

1 компл.

ИЦ1.01.Н.016.000.000 ФО

Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1.

Формуляр

1

ИЦ1.01.Н.016.000.000 РЭ

Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1.

Руководство по эксплуатации

1

МП 4.28.001-2015

Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1.

Методика поверки

1

Поверка

осуществляется по документу МП 4.28.001-2015 «Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ЦАГИ» 06.04.2015 г.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 1.2.2.5 документа «Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1. Руководство по эксплуатации.»

При проведении поверки используются следующие основные средства поверки:

- набор гирь КГО-Ш-20: номинальные значения массы от 1 до 10 кг; допускаемые отклонения от ± 30 до ± 300 мг;

- государственный эталон 4 разряда единиц: массы в диапазоне значений от 24 до 1193 кг, длины в области измерений координат центра масс в диапазоне значений от 37 до 1232 мм, момента инерции в диапазоне значений от 0,1 до 552,8 кгм2 (регистрационный номер эталона 3.1.АЗО.0252.2015)

Сведения о методах измерений

приведены в разделе 2.2 документа «Стенд для измерения массы, координат центра масс и моментов инерции МЦИ-1200М1. Руководство по эксплуатации. ИЦ1.01.Н.016.000.000 РЭ»

Нормативные документы

1 Локальная поверочная схема для средств измерений массы, координат центра масс и моментов инерции, согласованная с ФГУП «ВНИИМС» и утвержденная руководителем ГЦИ СИ ФГУП «ЦАГИ» 27 октября 2014 г.

2 Техническая документация предприятия-изготовителя
