Счетчики воды "Протей"

Назначение

Счетчики воды «Протей» (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09 в различных отраслях народного хозяйства, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Описание

Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды крыльчатки, расположенной внутри датчика расхода.

Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки.

На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и индикация его на жидкокристаллическом индикаторе в м3.

Рабочий датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей. При этом измерение прошедшего через счетчик объема воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.

В зависимости от исполнения счетчики могут осуществлять передачу результатов измерений во внешние информационные системы по проводному (RS-485, M-Bus) и беспроводному (wM-Bus, LoRaWAN) интерфейсу.

Счетчики защищены от воздействия внешнего магнитного поля.

Счетчики выпускаются в трех модификациях: «Протей 15», «Протей 15С», «Протей 20», которые отличаются метрологическим классом и диаметром условного прохода. Каждая модификация имеет ряд исполнений, которые отличаются типом интерфейса связи, степенью защиты оболочки счетного механизма и наличием монтажного комплекта. Структура условного обозначения счетчиков представлена в таблице 1.

Счетчики имеют импульсный выход, выполненный на основе оптопары в виде инфракрасного светодиода. Передаточный коэффициент К:

- для счетчиков с диаметром условного прохода 15 мм - 1,784-10-5 м3/имп.;

- для счетчиков с диаметром условного прохода 20 мм - 2,23240-5 м3/имп.

Счетчики, предназначенные для измерений объема воды с температурой в диапазоне от 5 до 90 °С и могут устанавливаться на горизонтальных (Н), вертикальных (V) или наклонных трубопроводах, при этом метрологические характеристики счетчиков зависят от способа установки и соответствуют приведенным в таблице 3. При монтаже счетчиков необходимо обеспечить прямолинейный участок трубопровода длиной не менее двух диаметров условного прохода перед счетчиком и после него.

Структурная схема обозначения счетчиков в других документах и при заказе:

Счетчик «Протей

Таблица 1 - Структура условного обозначения индикаторов

Примеры условного обозначения счетчиков:

- счетчик «Протей 15С.485.8.М» - счетчик воды с диаметром условного прохода 15 мм, метрологического класса С, с проводным интерфейсом RS-485 (протокол обмена ModBus), с герметичным счетным механизмом, с монтажным комплектом;

- счетчик «Протей 20.0» - счетчик воды с диаметром условного прохода 20 мм, метрологического класса В, с беспроводным интерфейсом 433 МГц (протокол обмена wM-Bus), с негерметичным счетным механизмом, без монтажного комплекта.

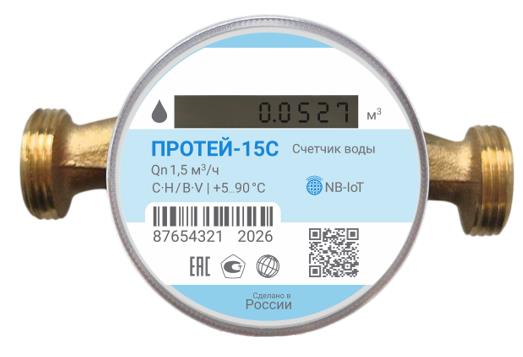

Счётчики могут выпускаться с изображением на маркировочной панели товарного знака поставщика услуг или компании-партнёра. Общий вид счетчиков представлен на рисунках 1 - 5.

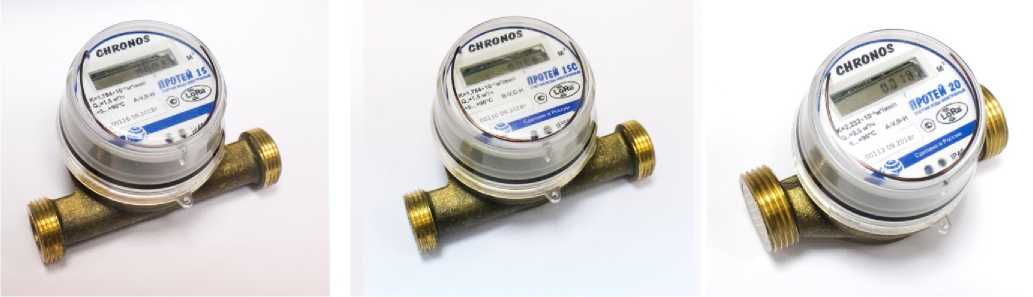

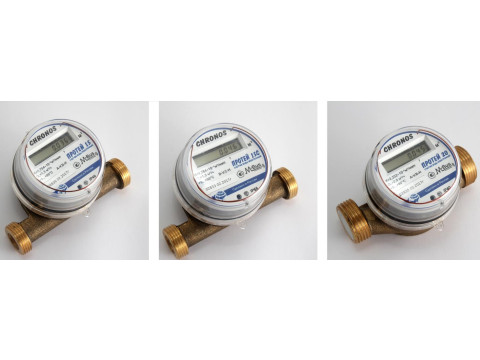

Рисунок 1 - Общий вид счетчиков с беспроводным интерфейсом 433 МГц (протокол обмена wM-Bus)

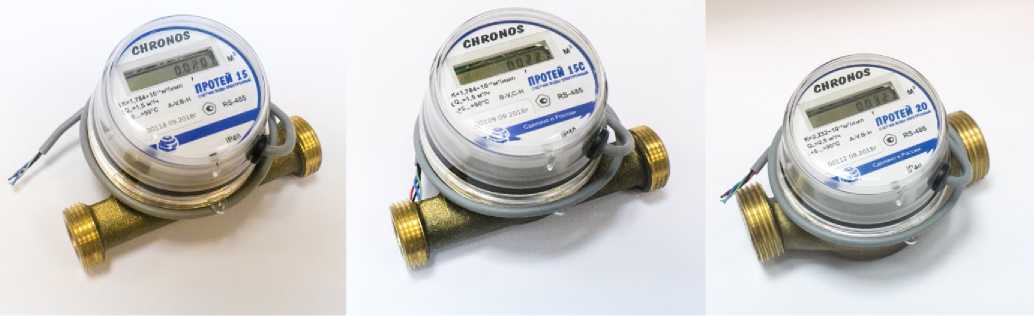

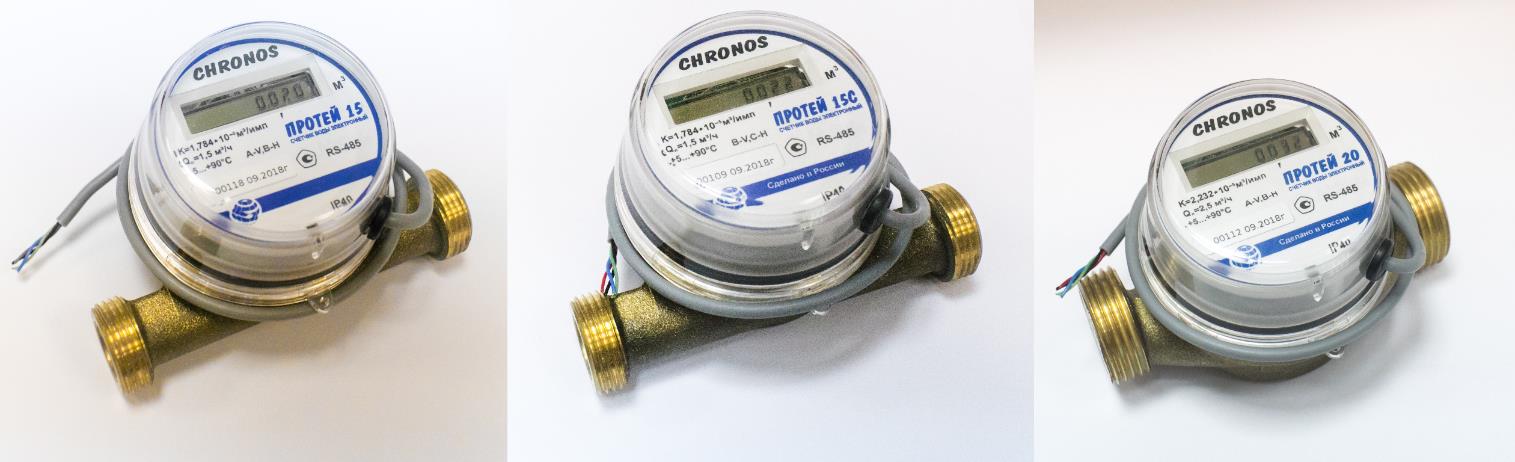

Рисунок 2 - Общий вид счетчиков с беспроводным интерфейсом RS-485 (протокол обмена ModBus)

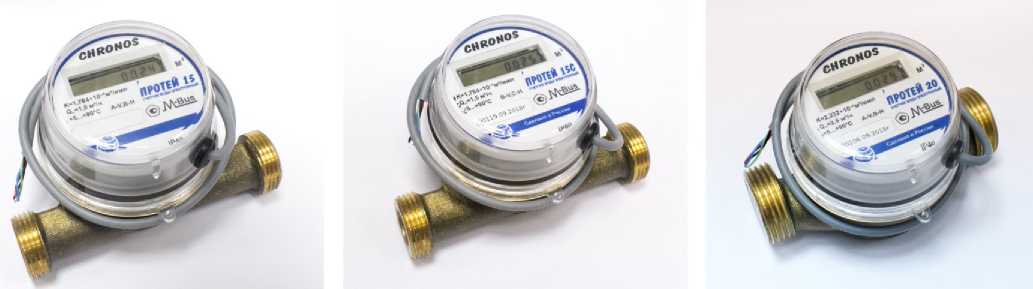

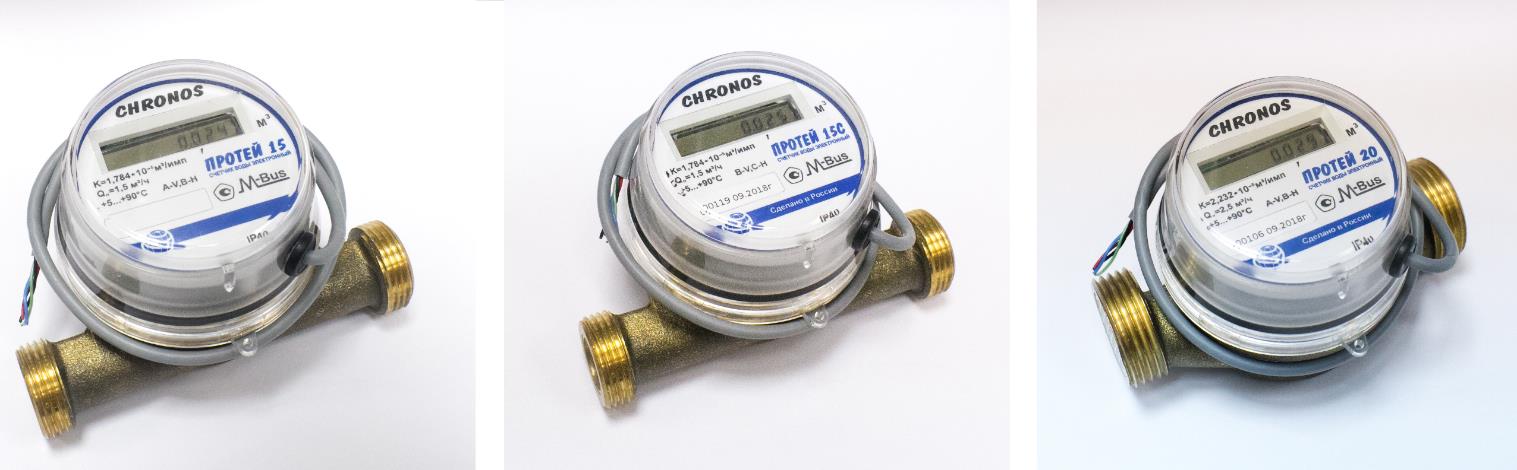

Рисунок 3 - Общий вид счетчиков с беспроводным интерфейсом M-Bus (протокол обмена M-Bus)

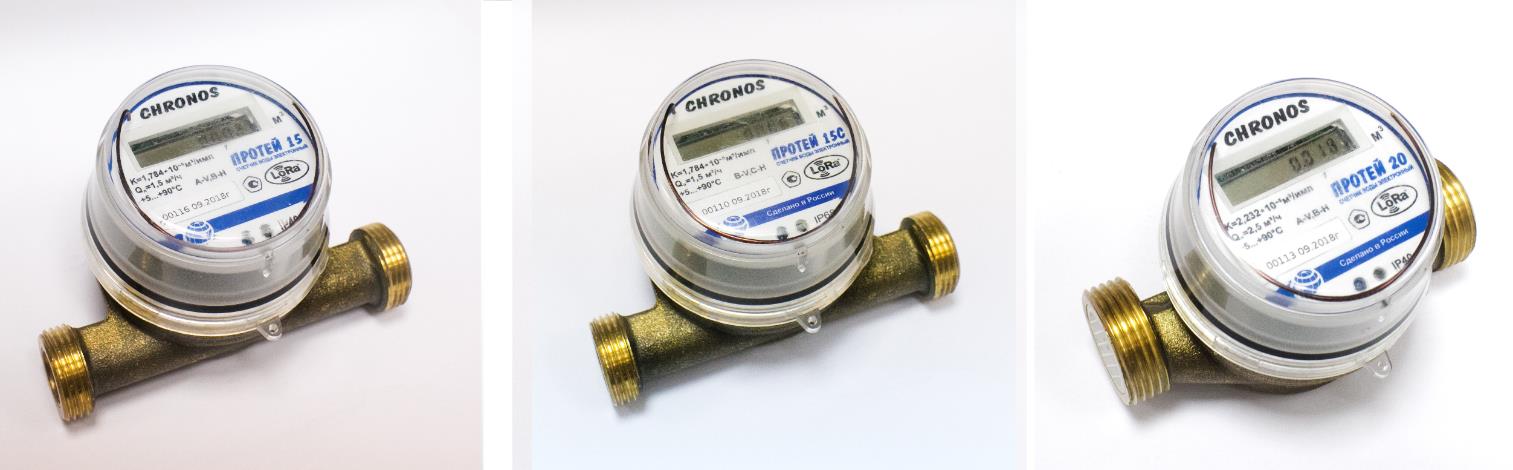

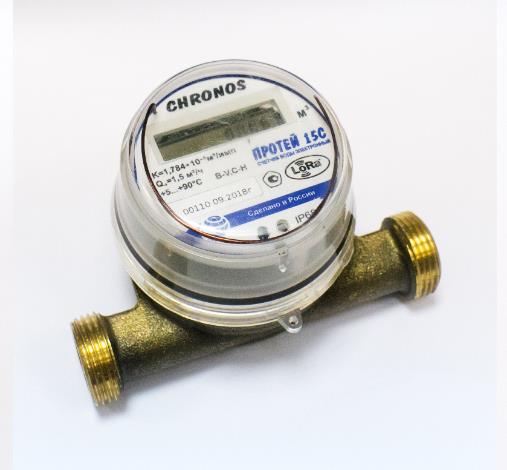

Рисунок 4 - Общий вид счетчиков с беспроводным интерфейсом 868 МГц (протокол обмена LoRaWAN)

Место нанесения товарного знака поставщика услуг

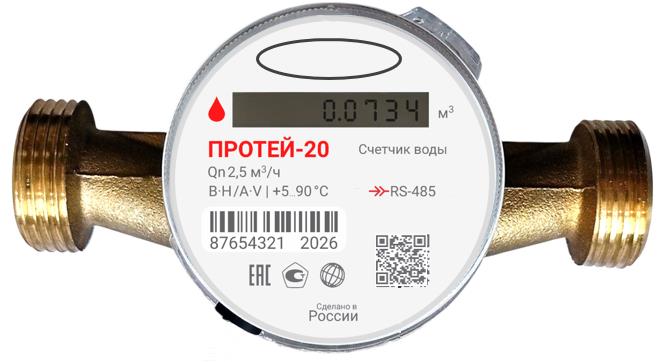

Рисунок 5 - Места нанесения товарного знака поставщика услуг

Защита от несанкционированного доступа обеспечивается механическим опечатыванием. Схема пломбировки от несанкционированного доступа представлена на рисунке 6.

а)                                                       б)

а) - Счетчики «Протей 15...», «Протей 15С...»;

б) - Счетчик «Протей 20. ».

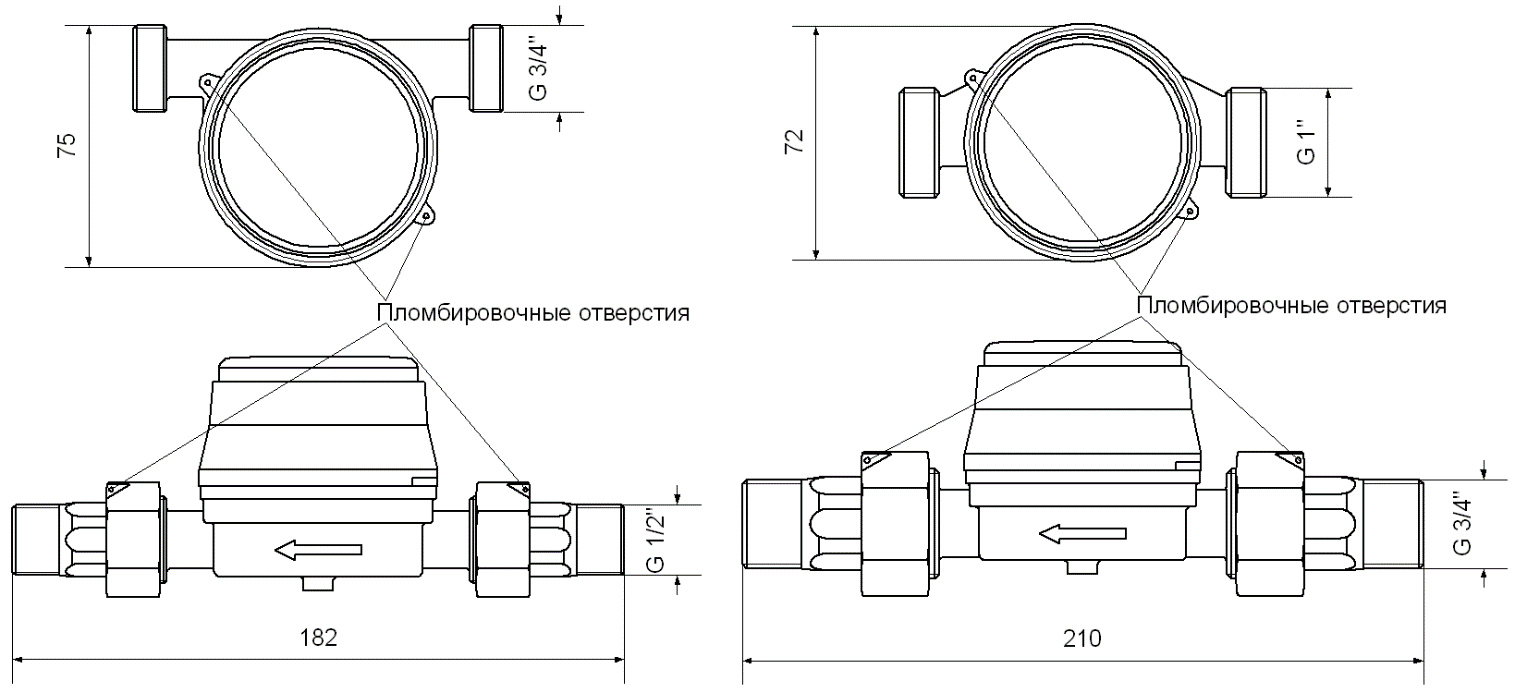

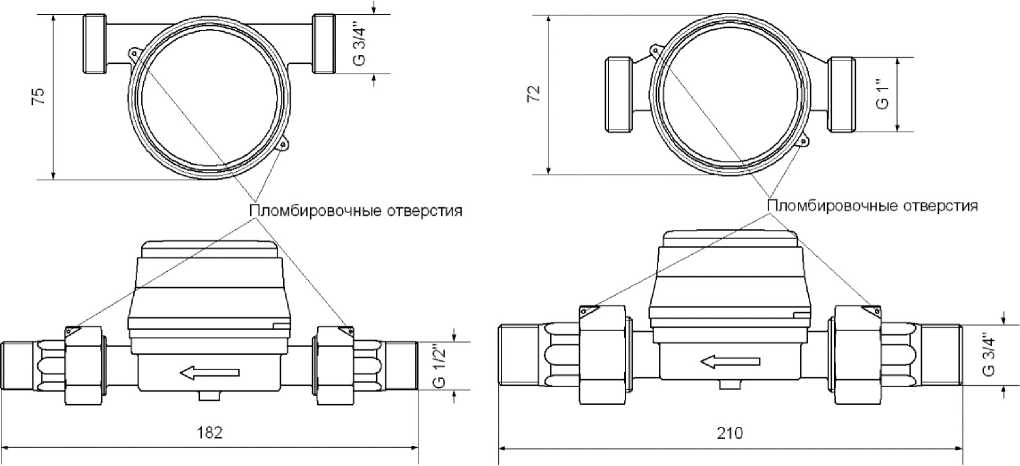

Рисунок 6 - Схема пломбировки счетчиков от несанкционированного доступа

Заводской номер в виде децимального кода, состоящего из арабских цифр, а также штрих-кода, наносится на корпус распределителя методом струйной печати или лазерной гравировки в соответствии с рисунком 7.

Место нанесения знака утверждения типа средств измерений

Место нанесения заводского номера

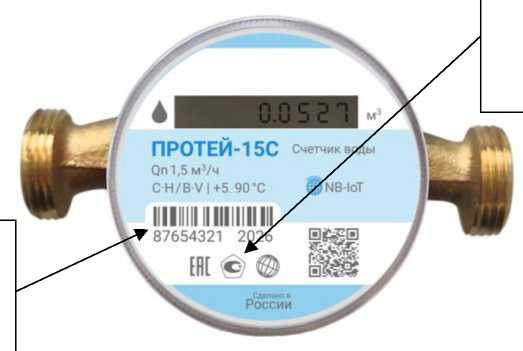

Рисунок 7 - Места нанесения заводского номера и знака утверждения типа средств измерений

Знак поверки на корпус средства измерений наносится в соответствии с рисунком 8.

Место нанесения

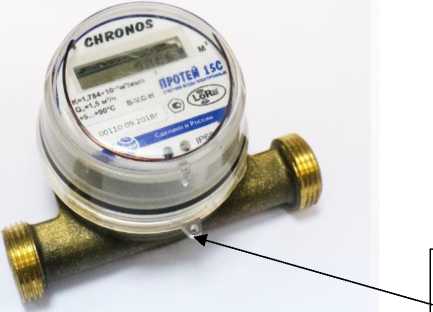

Рисунок 8 - Место нанесения знака поверки на корпус средства измерений

знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.

Идентификационные данные ПО приведены в таблице 2.

Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики приведены в таблицах 3 - 5.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на корпус средства измерений в соответствии с рисунком 7, методом струйной печати или лазерной гравировки.

Комплектность

в соответствии с таблицей 6.

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Описание и работа счетчика воды «Протей» СЭТ.469333.046 ПС «Счетчик воды «Протей». Паспорт».

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

СЭТ.469333.046 ТУ Счетчики воды «Протей». Технические условия
