Манометры дифференциальные DM32-RU (далее - манометры) предназначены для измерения разности давлений воздуха при испытаниях оболочек и помещений на воздухонепроницаемость.

Информация по Госреестру

Основные данные
Номер по Госреестру 65355-16
Наименование Манометры дифференциальные
Модель DM32-RU
Срок свидетельства (Или заводской номер) 06.10.2021
Производитель / Заявитель

Фирма "Retrotec Inc.", США

Поверка

Зарегистрировано поверок 55
Найдено поверителей 17
Успешных поверок (СИ пригодно) 55 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 16.03.2025

Поверители

Например:
Поверителей: 17
ОГРН: 1135543055691 ИНН: 5507244148 КПП: 550701001
644073, ОБЛАСТЬ ОМСКАЯ, ГОРОД ОМСК, УЛИЦА 2-Я СОЛНЕЧНАЯ*
Поверено
16
ОГРН: 1085012002680 ИНН: 5012047838 КПП: 501201001
143987, ОБЛАСТЬ МОСКОВСКАЯ, ГОРОД БАЛАШИХА, УЛИЦА МОСКОВСКАЯ (ЖЕЛЕЗНОДОРОЖНЫЙ МКР.)*
Поверено
7
ОГРН: 1137746200558 ИНН: 7714899700 КПП: 773101001
121471, ГОРОД МОСКВА, УЛИЦА МАРШАЛА НЕДЕЛИНА*
Поверено
4
ОГРН: 1057746608754 ИНН: 7709602713 КПП: 890901001
629700, АВТОНОМНЫЙ ОКРУГ ЯМАЛО-НЕНЕЦКИЙ, РАЙОН ЯМАЛЬСКИЙ, СЕЛО ЯР-САЛЕ, УЛИЦА ХУДИ СЭРОКО, дом 25*
Поверено
4
ОГРН: 1022201507624 ИНН: 2224002819 КПП: 222401001
+7(3852)775957* altcsm@mail.ru*
656010, КРАЙ АЛТАЙСКИЙ, ГОРОД БАРНАУЛ, УЛИЦА ПЕТРА СУХОВА*
Поверено
3
ОГРН: 1227200004052 ИНН: 7203534699 КПП: 720301001
625005, РОССИЯ, ТЮМЕНСКАЯ ОБЛ., ГОРОД ТЮМЕНЬ, ТИХИЙ ПР-Д, Д. 4, ПОМЕЩ. 7
Поверено
3
ОГРН: 1023000828180 ИНН: 3015004130 КПП: 301501001
astmetr@bk.ru*
414014, ОБЛАСТЬ АСТРАХАНСКАЯ, ГОРОД АСТРАХАНЬ, УЛИЦА БЕХТЕРЕВА, дом 6*
Поверено
3
ОГРН: 1091690052178 ИНН: 1658111791 КПП: 165801001
+7(843)5903952* nmop@bk.ru*
420095, РЕСП ТАТАРСТАН, Г КАЗАНЬ, УЛ ВОССТАНИЯ*
Поверено
3
ОГРН: 1025500739538 ИНН: 5502029980 КПП: 550301001
+7(3812)957643* 957643@ocsm.omsk.ru*
644116, ОБЛАСТЬ ОМСКАЯ, ГОРОД ОМСК, УЛИЦА СЕВЕРНАЯ 24-Я*
Поверено
2
ОГРН: 1217700470492 ИНН: 9731083834 КПП: 773101001
121433, город Москва, улица Малая Филёвская, дом 10, корпус 1, цокольный этаж, помещение VIIIб, комната №10
Поверено
2

Скачать

65355-16: Описание типа СИ Скачать 103.8 КБ
65355-16: Методика поверки ОЦСМ 20877-2016 МП Скачать 1.7 MБ

Описание типа

Назначение

Манометры дифференциальные DM32-RU (далее - манометры) предназначены для измерения разности давлений воздуха при испытаниях оболочек и помещений на воздухонепроницаемость.

Описание

Принцип действия манометров основан на преобразовании упругой деформации первичного преобразователя, возникающей в результате воздействия измеряемого давления в электрический выходной сигнал с последующим преобразованием этого сигнала в цифровой код и выдачи измеренного значения на дисплей.

Манометры состоят из панели соединений, сенсорного емкостного дисплея, встроенного литий-полимерного аккумулятора, двух измерительных преобразователей давления и электронного блока.

Внешний вид манометров приведен на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки приведены на рисунке 2.

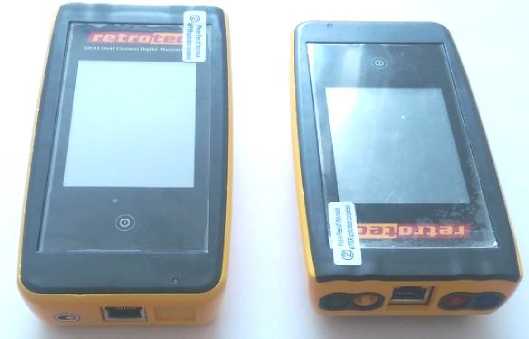

Рисунок 1 - Внешний вид манометров

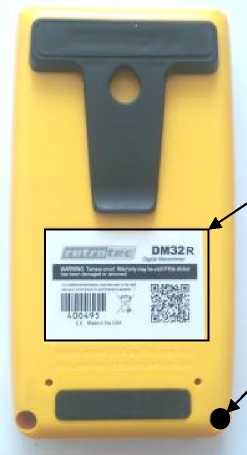

Саморазрушающаяся этикетка предприятия-изготовителя, ограничивающая несанкционированный доступ

Место нанесения знака поверки в виде оттиска поверительного клейма

Рисунок 2 - Схема пломбировки манометров

Программное обеспечение

Манометры функционируют под управлением специального программного обеспечения (далее - ПО), записанного в микроконтроллере и являющимся неотъемлемой частью прибора. ПО обеспечивает сбор, обработку, индикацию и передачу измерительной информации и управление работой манометров.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО приборов и измеренных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Russian dm-32 v2.3.65B.hex

Номер версии (идентификационный номер) ПО

2.3.65B

Цифровой идентификатор ПО

b7b4f97f4d71d8007763b88ea16f3987

* - допускается обновление ПО до более поздних версий

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Диапазон измерений дифференциального давления, Па

от-1244 до +1244

Пределы допускаемой абсолютной погрешности измерения дифференциального давления в условиях эксплуатации, Па:

±(1,00+0,01<P) где P - измеренное значение, Па

Вариация показаний, в долях пределов допускаемой погрешности

0,5

Цена единицы младшего разряда, Па

0,1

Количество измерительных каналов

2

Напряжение питания, В:

- от встроенного аккумулятора

- от сети переменного тока через адаптер, В

от 3,5 до 4,2 от 198 до 242

Г абаритные размеры (длина, ширина, высота), мм, не более

150; 90; 40

Масса, кг, не более

0,34

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при +35 °С, %

от 0 до +50 до 95

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на этикетку на корпусе манометров и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплектность приведена в таблице 3.

Таблица 3

Наименование

Количество

Манометр дифференциальный DM32-RU

1 шт.

Кабель соединительный USB

1 шт.

Кабель соединительный Ethernet

1 шт.

Адаптер сетевой

1 шт.

Руководство пользователя

1 экз.

Паспорт

1 экз.

Методика поверки

1 экз. на партию

Поверка

осуществляется по документу ОЦСМ 20877-2016 МП «ГСИ. Манометры дифференциальные DM32-RU. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 24.06.2016 г.

Основные средства поверки: задатчик избыточного давления Воздух-1600 (рег. №12143-04): от 20 до 16000 Па, КТ 0,02; микроманометр МКВ-250-0,02 (рег. №968-74): от 0 до 2500 Па, КТ 0,02.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма в паспорт и на манометр в соответствии с рисунком 2.

Сведения о методах измерений

РИПИ.400604.001 ПС «Манометр дифференциальный DM32-RU. Паспорт»

Нормативные документы

ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па»;

ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;

Техническая документация фирмы Retrotec Inc.
