Дефектоскопы многоканальные "ЭХО-КОМПЛЕКС-3"
| Номер в ГРСИ РФ: | 65926-16 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ЗАО "Фирма ТВЕМА", г.Москва |
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3» (далее по тексту -дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 65926-16 | |||||||||
| Действует | по 14.12.2026 | |||||||||
| Наименование | Дефектоскопы многоканальные | |||||||||
| Модель | "ЭХО-КОМПЛЕКС-3" | |||||||||
| Приказы |
№1610 от
07.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 70039301-425d-83e0-6ea8-bfcd0f89359a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Фирма ТВЕМА», РОССИЯ, 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13, стр. 5
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1322-445-2024 Государственная система обеспечения единства измерений Дефектоскопы многоканальные "ЭХО-КОМПЛЕКС-3" Методика поверки
(с 07.08.2025)
МП 039.Д4-16 Государственная система обеспечения единства средств измерений Методика поверки
(с 15.08.2016 по 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 25 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
65926-16: Описание типа
2024-65926-16.pdf
|
Скачать | 283.5 КБ | |
|
65926-16: Методика поверки
2016-mp65926-16.pdf
Файл устарел
|
Скачать | 538.2 КБ | |
|
65926-16: Описание типа
2025-65926-16.pdf
Файл устарел
|
Скачать | 196.2 КБ | |
|
65926-16: Описание типа
2024-65926-16-1.pdf
Файл устарел
|
Скачать | 283.5 КБ | |
|
65926-16: Методика поверки
РТ-МП-1322-445-2024
2025-mp65926-16.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
65926-16: Методика поверки
2016-mp65926-16-1.pdf
Файл устарел
|
Скачать | 538.2 КБ | |
|
65926-16: Описание типа
2025-65926-16-1.pdf
|
Скачать | 196.2 КБ | |
|
65926-16: Методика поверки
РТ-МП-1322-445-2024
2025-mp65926-16-1.pdf
|
Скачать | 2.6 MБ | |
|
65926-16: Методика поверки
МП 039.Д4-16
2016-mp65926-16-2.pdf
|
Скачать | 538.2 КБ |
Описание типа
Назначение
Дефектоскопы многоканальные «ЭХО-КОМПЛЕКС-3» (далее по тексту -дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе рельсов, ультразвуковым и магнитным методами неразрушающего контроля.
Описание
В дефектоскопах реализован ультразвуковой и магнитный методы неразрушающего контроля.
Ультразвуковой метод основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Магнитный метод основан на регистрации изменений параметров магнитного поля контролируемого объекта, вызванного наличием в объекте дефектов типа нарушения сплошности материалов.
Дефектоскоп состоит из следующих основных частей: блока электронного, компьютера типа ноутбук, комплекта пьезоэлектрических преобразователей (ПЭП) производства АО «Фирма ТВЕМА» и магнитных преобразователей производства АО «Фирма ТВЕМА». Блок электронный дефектоскопа включает в себя 18 блоков (каналов) ультразвуковых - 16 блоков для подключения совмещенных ПЭП, 2 блока для подключения раздельно-совмещенных ПЭП и 2 магнитных блока (канала).
Передача данных и прием команд управления и настройки с компьютера осуществляется блоком управления, входящим в состав блока электронного. Блок управления обеспечивает синхронизацию работы блока магнитных каналов и блоков генераторно-усилительных ультразвуковых каналов, приём от них данных, а также трансляцию им команд управления. Сигналы с выхода датчика угла поворота (ДУП), сигналы от кнопок служебной отметки, а также сигналы коррекции путевой координаты с пульта дистанционной отметки (ПДО) поступают на входы синхронизатора, где они обрабатываются и формируются синхроимпульсы, которые передаются на блок управления электронного блока дефектоскопа.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, наносится методом кернения на шильдик, который механически крепится на задней панели корпуса электронного блока.
Общий вид дефектоскопа представлен на рисунках 1, 2.

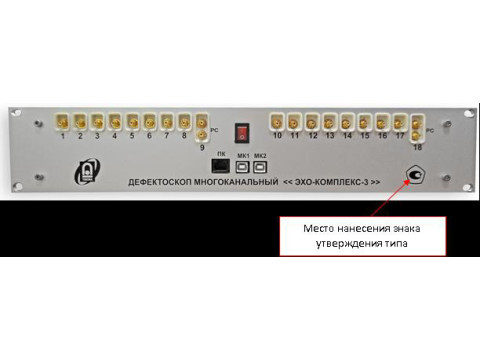

Рисунок 1 - Общий вид средства измерений

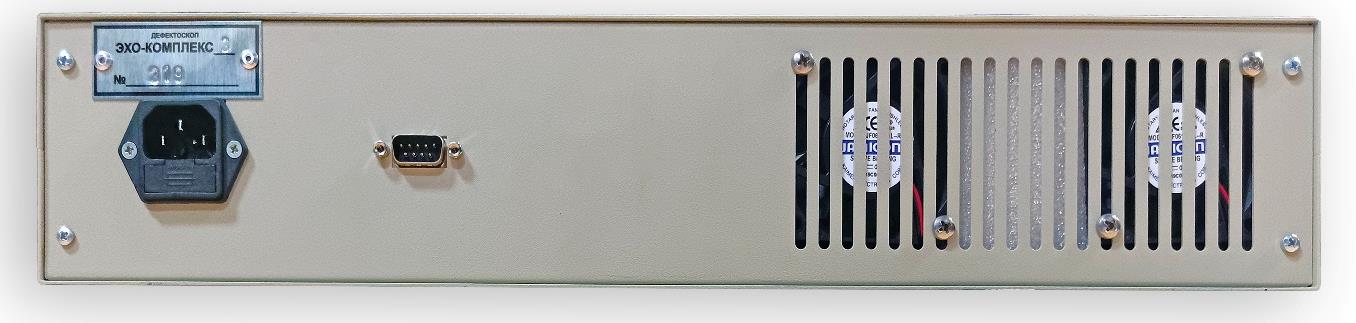

Место нанесения серийного и заводского номера
Рисунок 2 - Место нанесения серийного и заводского номера
Пломбирование дефектоскопов не предусмотрено.
Программное обеспечение
Дефектоскопы имеют в своем составе программное обеспечение, идентификационные данные которого приведены в таблице 1.
Внешнее программное обеспечение «ИНТЕГРАЛ-НК» предназначено для управления дефектоскопом.
Метрологически значимая часть ПО записана в энергонезависимую память дефектоскопов и защищена кодом производителя. При работе пользователь не имеет возможности вносить изменения в результаты измерений.
Уровень защиты встроенного программного обеспечения «высокий», внешнего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИНТЕГРАЛ-НК |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.20.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитуды сигнала на входе магнитного канала по положительной составляющей, В |
от 0,5 до 2,5 |
|
Пределы допускаемой относительной погрешности измеряемого значения амплитуды сигнала на входе магнитного канала, % |
±10 |
|
Динамический диапазон регистрации сигналов раздельно-совмещенных ультразвуковых каналов, дБ, не менее |
70 |
|
Диапазон измерений временных интервалов, мкс |
от 5 до 350 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс |
±3 |
|
Диапазон измерений координат отражателя по глубине по стали, мм: для ПЭП с номинальным значением угла ввода 0 градусов для ПЭП с номинальным значением угла ввода 40 градусов для ПЭП с номинальным значением угла ввода 58 градусов для ПЭП с номинальным значением угла ввода 70 градусов |
от 15 до 1000 от 8 до 420 от 6 до 300 от 3 до 190 |
|
Пределы допускаемой абсолютной погрешности измерений координат отражателя по глубине по стали, мм |
± 5 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ультразвуковых каналов *, шт. |
18 |
|
Количество магнитных каналов *, шт. |
2 |
|
Номинальные значения размаха колебаний импульсов возбуждений генератора**, В |
от 100 до 700 |
|
Допускаемое отклонения установки размаха колебаний импульсов возбуждения генератора, % |
±10 |
|
Номинальное значение эффективной частоты ПЭП, МГц |
1,25; 2,5; 5,0 |
|
Допускаемое отклонение эффективной частоты ПЭП от номинального значения, %, |
±10 |
|
Допускаемое отклонение угла ввода от номинального значения, градус - для ПЭП с номинальным значением угла ввода 0 градусов - для ПЭП с номинальным значением угла ввода 40 градусов - для ПЭП с номинальным значением угла ввода 58 градусов - для ПЭП с номинальным значением угла ввода 70 градусов |
+2 +2/-6 +2/-3 +2/-5 |
|
Время установления рабочего режима дефектоскопа с момента включения, минут, не более |
5 |
|
Время непрерывной работы дефектоскопа, ч, не менее |
12 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
480x600x90 |
|
Масса, кг, не более |
6 |
|
Питание от сети переменного тока с параметрами: - напряжение, В - частота, Гц |
от 187 до 242 50 |
|
Номинальная потребляемая мощность дефектоскопа, Вт, не более |
200 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, |
от +15 до +25 от 30 до 80 |
|
* - количество каналов определяется количеством блоков электронных дефектоскопа, согласуемым с Заказчиком. * * - номинальное значение размаха импульса возбуждения ультразвуковых каналов определяются по согласованию с заказчиком и указываются в формуляре на дефектоскоп. | |
Знак утверждения типа
наносится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Дефектоскоп многоканальный |
ЭХО-КОМПЛЕКС-3 |
1 шт. |
|
Компьютеры* |
- |
1 шт. |
|
Преобразователи ультразвуковые производства компании АО «Фирма ТВЕМА» ** |
- |
4 шт. |
|
Преобразователи магнитные производства компании АО «Фирма ТВЕМА» ** |
- |
2 шт. |
|
Программное обеспечение |
ИНТЕГРАЛ-НК |
1 диск |
|
Руководство по эксплуатации |
ВДМА.663500.168 РЭ |
1 экз. |
|
Формуляр |
ВДМА.663500.168 ФО |
1 экз. |
|
* - Количество компьютеров согласуется с заказчиком; * * - Тип и количество определяются требованиями заказчика. (состав комплекта ПЭП согласуется с заказчиком). | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации ВДМА.663500.168 РЭ.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2842 «Об утверждении государственной поверочной схемы для средств измерений скоростей распространения и коэффициента затухания ультразвуковых волн в твердых средах»
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Технические условия «Дефектоскоп многоканальный «ЭХО-КОМПЛЕКС-3». ВДМА.663500.168 ТУ»
