Резервуары вертикальные стальные цилиндрические РВС-5000, РВСПК-50000
| Номер в ГРСИ РФ: | 66034-16 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "АК "Транснефть", г.Москва |
| 66034-16: Описание типа СИ | Скачать | 258.5 КБ |
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66034-16 |
| Наименование | Резервуары вертикальные стальные цилиндрические |
| Модель | РВС-5000, РВСПК-50000 |
| Срок свидетельства (Или заводской номер) | на 4 шт. с зав.№ РВС-5000: 3, 4 и РВСПК-50000: 1, 2 |
Производитель / Заявитель
ПАО "Транснефть", г.Москва
Поверка
| Зарегистрировано поверок | 13 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 13 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 66034-16: Описание типа СИ | Скачать | 258.5 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары с плавающей крышей (РВСПК).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-5000 заводские №№ 3, 4 и РВСПК-50000 заводские №№ 1, 2 расположены в резервуарных парках общества с ограниченной ответственностью «Транснефть - Дальний Восток» районного нефтепроводного управления «Дальнереченск» нефтеперекачивающей станции - 34 (ООО «Транснефть - Дальний Восток» РНУ «Дальнереченск» НПС-34), адрес: Хабаровский край, Хабаровский р-н, с. Галкино, 5 км к юго-западу.
О бщий вид резервуаров стальных вертикальных цилиндрических РВС-5000 и РВСПК-50000 представлен на рисунках 1, 2.

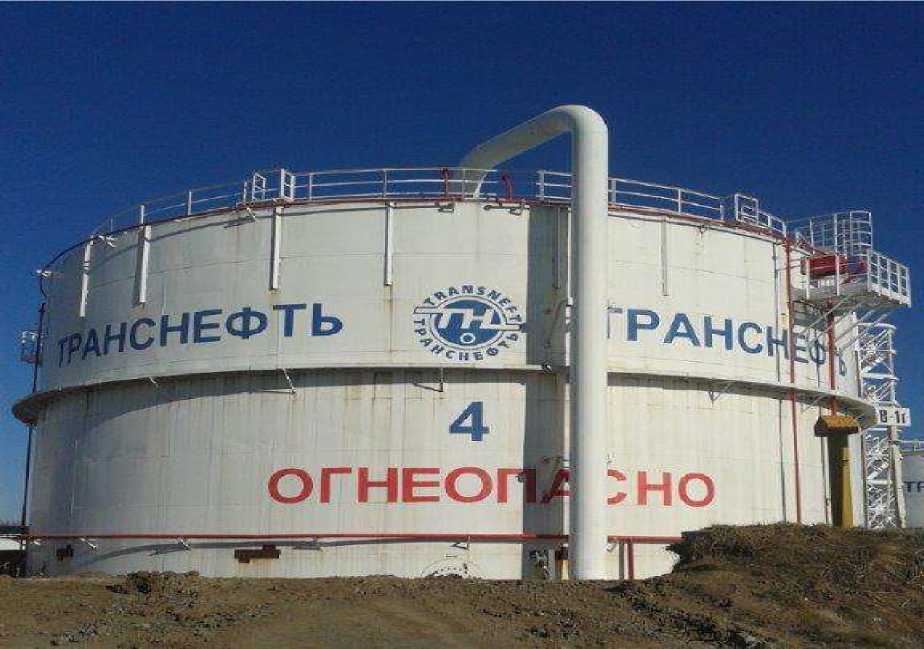

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-5000

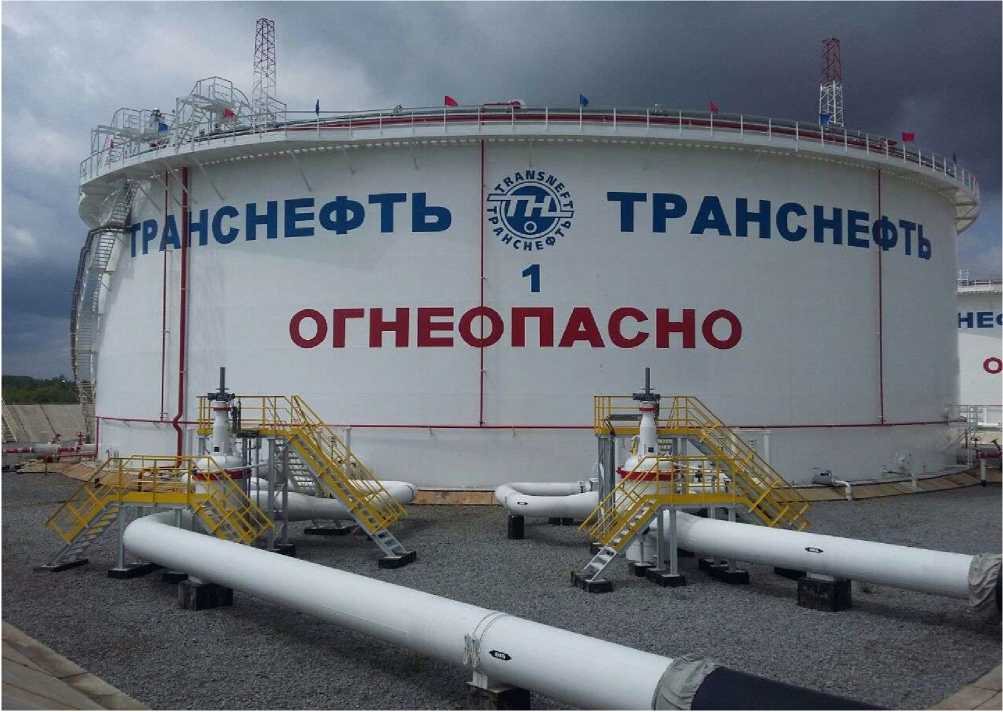

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического с плавающей крышей РВСПК-50000
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение | |
|
РВС-5000 |
РВСПК-50000 | |
|
Номинальная вместимость, м3 |
5000 |
50000 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,1 |
±0,1 |
|
Средний срок службы, лет, не менее |
20 | |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от - 49 до + 40 от 84 до 106,7 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
1 Резервуар вертикальный стальной цилиндрический РВС (РВСПК) |
1 |
|
2 Паспорт |
1 |
|
3 Г радуировочная таблица |
1 |
Поверка
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Основные средства поверки:
- рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502-98;
- рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;
- линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;
- штангенциркуль с диапазоном измерений 0-125 мм по ГОСТ 166-89;
- термометр с ценой деления шкалы 1 °С по ГОСТ 28498-90.
- динамометр с диапазоном измерений 0 - 100 Н по ГОСТ 13837;
- нивелир с рейкой по ГОСТ 10528;
- теодолит оптический с ценой деления микроскопа 2 (угловые секунды) по ГОСТ 10529
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измерений
МИ2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта» Регистрационный номер в Федеральном реестре ФР.1.29.2009.06637
Методика измерений: Массы нефти в резервуарах РВС-5000, РВСПК-50000 косвенным методом статических измерений. Регистрационный номер в Федеральном реестре ФР.1.29.2015.21804.
Нормативные документы
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Техническая документация ПАО «Транснефть»
