Система измерений количества и показателей качества нефти № 831 ПСП "Хмелевка"
| Номер в ГРСИ РФ: | 66215-16 |
|---|---|
| Производитель / заявитель: | ОАО НПП "Системнефтегаз", г.Октябрьский |
Система измерений количества и показателей качества нефти № 831 ПСП «Хмелевка» (далее - СИКН) предназначена для динамических измерений массы нефти, транспортируемой по трубопроводу за отчетный интервал времени.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66215-16 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 831 ПСП "Хмелевка" | ||||||
| Приказы |
№194 от
03.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 49776b6e-7e07-02f6-3153-0e1310eed0e5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «СНГ», РОССИЯ, 452613, Республика Башкортостан, г. Октябрьский, ул. Космонавтов, д. 61, к. 1; ООО "СистемНефтеГаз" (СНГ), г. Октябрьский
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
66215-16: Описание типа
2023-66215-16.pdf
Файл устарел
|
Скачать | 3.4 MБ | |
|
66215-16: Методика поверки
2023-mp66215-16.pdf
Файл устарел
|
Скачать | 881.4 КБ | |
|
66215-16: Описание типа
2023-66215-16-1.pdf
|
Скачать | 3.4 MБ | |
|
66215-16: Описание типа
2026-66215-16.pdf
|
Скачать | 181.4 КБ | |
|
66215-16: Методика поверки
2023-mp66215-16-1.pdf
|
Скачать | 881.4 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 831 ПСП «Хмелевка» (далее - СИКН) предназначена для динамических измерений массы нефти, транспортируемой по трубопроводу за отчетный интервал времени.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти с помощью расходомеров массовых. Выходные электрические сигналы расходомеров массовых поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.
СИКН состоит из блока фильтров, блока измерительных линий, блока измерений показателей качества нефти, размещенных в отапливаемом блок-боксе, стационарной трубопоршневой поверочной установки, системы сбора, обработки информации и управления, системы дренажа нефти.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.
Т а б л и ц а 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры массовые Promass (далее - РМ) |
15201-11 |
|
Преобразователи измерительные 644, 3144Р |
14683-09 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи давления измерительные EJX |
28456-09 |
Продолжение таблицы 1
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи плотности жидкости измерительные модели 7835 (далее - ПП) |
15644-01; 15644-06; 52638-13 |
|
Преобразователь плотности и вязкости жидкости измерительный модели 7829 |
15642-06 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-05; 14557-10; 14557-15 |
|
Контроллеры измерительные FloBoss модели S600+ (далее -ивк) |
38623-11 |
|
Преобразователи измерительные модели D1000 |
44311-10 |
|
Расходомер UFM 3030 |
48218-11 |
|
Счетчик нефти турбинный МИГ |
26776-08 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В качестве поверочной установки (далее - ПУ) применяют стационарную или передвижную трубопрошневую установку, компакт-прувер, массомерную установку или другую, предназначенную для поверки и контроля метрологических характеристик (далее - КМХ) РМ.
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массы брутто нефти прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;
- автоматические измерения плотности, вязкости и объемной доли воды в нефти;
- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- проведение КМХ и поверки РМ с применением ПУ и ПП;
- автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной лаборатории;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «ГСИ. Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.

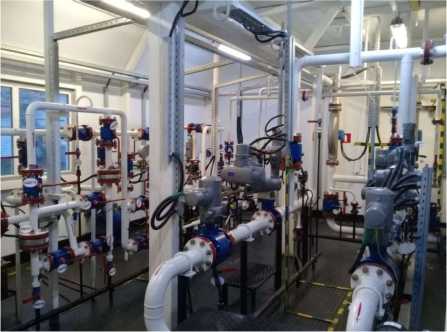

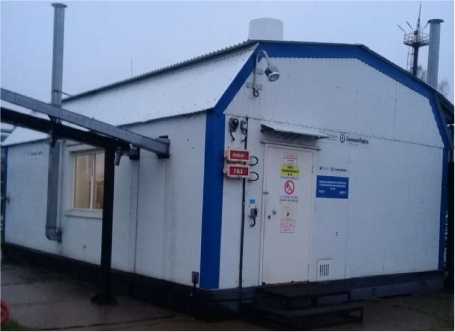

Общий вид СИКН приведен на рисунке 1.
Заводской № 7 СИКН нанесен на маркировочную табличку, закрепленную на внутренней стороне двери блок-бокса СИКН, согласно рисунку 2.

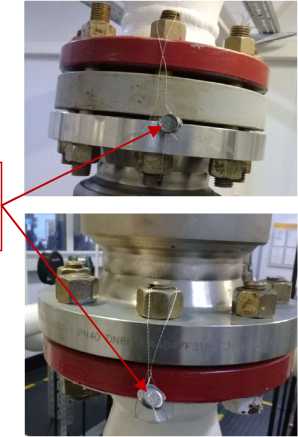

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях РМ предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, согласно рисунку 2.

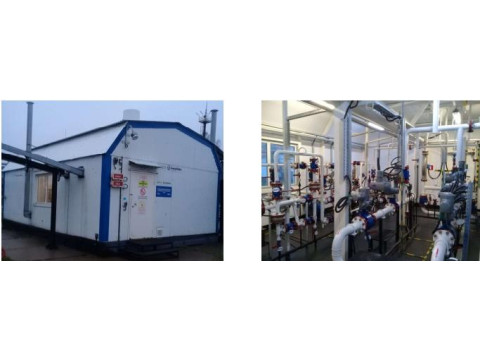

Рисунок 1 - Общий вид СИКН

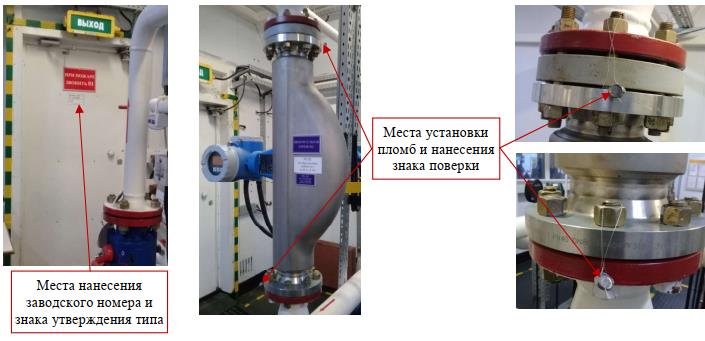

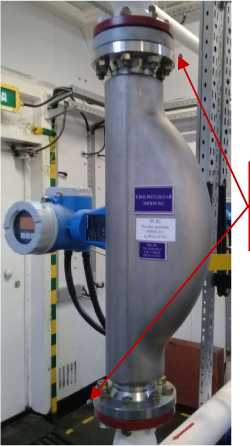

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа, знака поверки и места установки пломб
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Т а б л и ц а 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ПО ИВК (основного и резервного) |
ПО АРМ оператора (основного и резервного) | |
|
Идентификационное наименование ПО |
LinuxBinary.app |
OMS831 |
|
Номер версии (идентификационный номер) ПО |
06.09с/09с |
1.41 |
|
Цифровой идентификатор ПО |
4af5 |
3909E3CB |
Технические характеристики
Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4, 5 и 6.
Т а б л и ц а 3 - Состав и основные метрологические характеристики ИК
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений*, т/ч |
Пределы допускаемой относительной погрешности ИК, % | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1, 2 |
ИК массового расхода и массы нефти |
2 (ИЛ 1, ИЛ 2) |
РМ |
ИВК |
от 10 до 85 |
±0,25 |
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений
Т а б л и ц а 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефти*, т/ч |
от 10 до 85 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений | |
Т а б л и ц а 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
2 (1 рабочая, 1 резервная) |
|
Режим работы СИКН |
непрерывный |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
380±38 (трехфазное), 220±22 (однофазное) 50±1 |
|
Потребляемая мощность, кВА, не более |
40 |
|
Габаритные размеры блок-бокса СИКН, мм, не более: - высота - ширина - длина |
3900 6400 9000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - температура окружающего воздуха в блок-боксе СИКН, °С, не менее |
от -48 до +37 +5 |
|
Параметры измеремой среды | |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
|
Избыточное давление измеряемой среды, МПа, не более |
4,0 |
|
Температура измеряемой среды, °С |
от +5 до +45 |
|
Плотность измеряемой среды при рабочих условиях, кг/м3 |
от 850 до 950 |
П Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Вязкость кинематическая измеряемой среды, сСт, не более |
100 |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
900 |
|
Содержание свободного газа |
не допускается |
Т а б л и ц а 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится по центру титульного листа руководства по эксплуатации типографским способом, а также на маркировочную табличку.
Комплектность
Т а б л и ц а 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества нефти № 831 ПСП «Хмелевка» |
_ |
1 |
|
Руководство по эксплуатации |
СИКН5.00.00.000 РЭ |
1 |
Сведения о методах измерений
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 831 ПСП «Хмелевка» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2017.25701).
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
